Har nu börjat med att bygga slutsteg som var tänkta att drivas från batterier från början men har nu tänkt om lite.

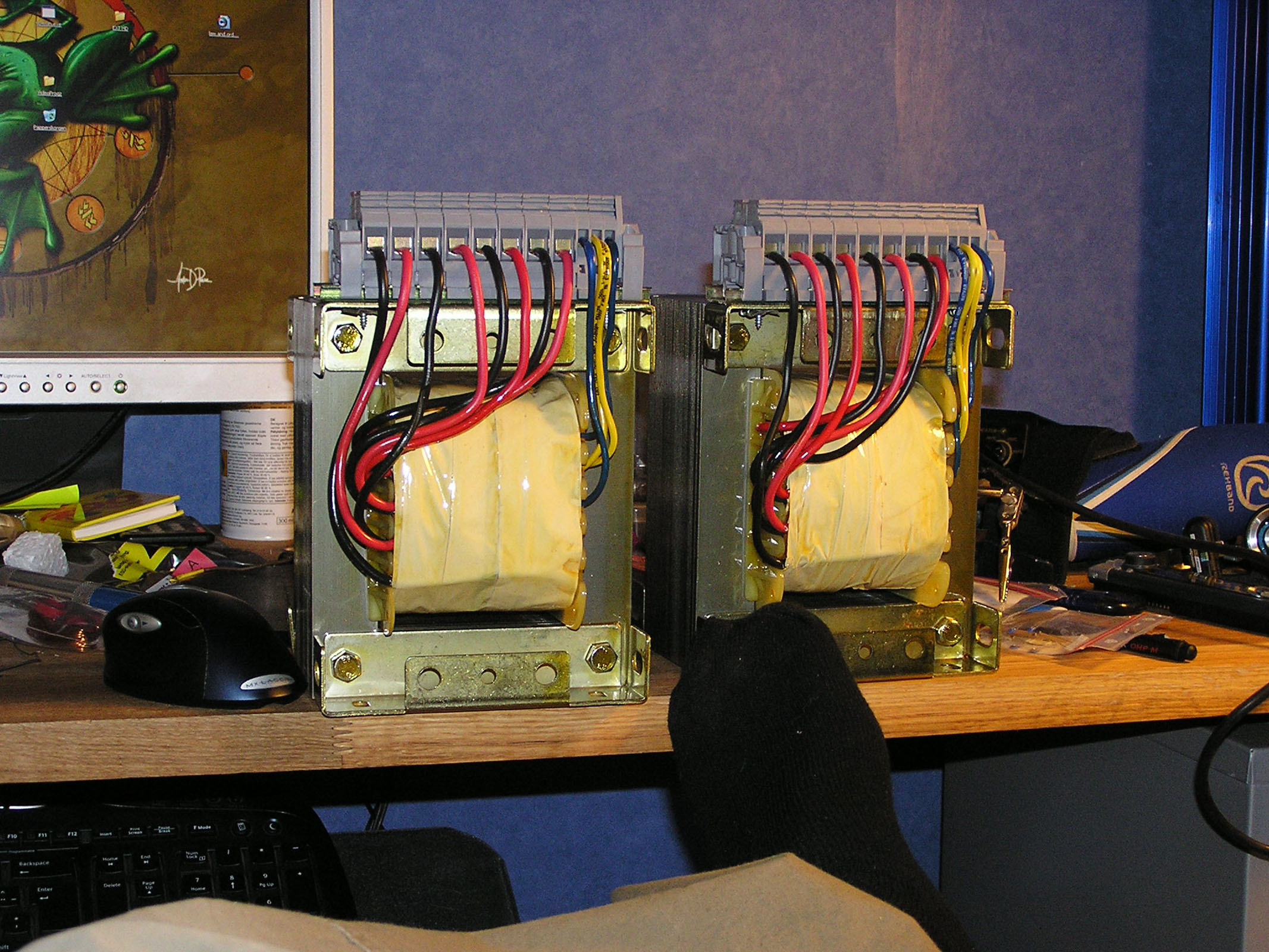

Beställde 2st trafos ifrån Legoelektroniks utförsäljning men blir inte klok på dom

http://user.faktiskt.io/james/trafo1.jpg
http://user.faktiskt.io/james/trafo2.jpg

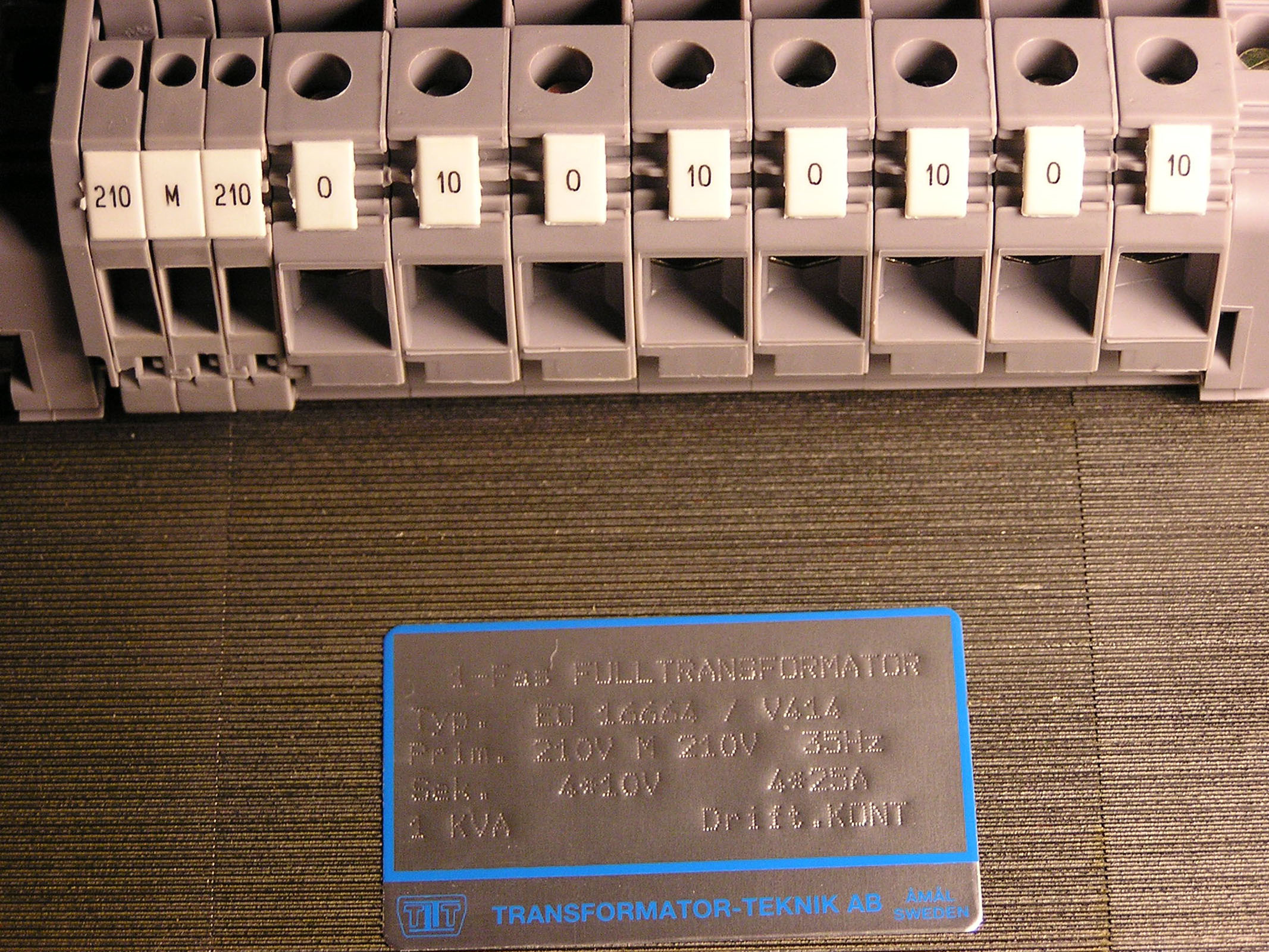

Enligt Legoelektronik så ska dom vara på: primär 230V och sekundär 4x9V. Vad jag kan förstå så verkar dom sekundära snarare varapå 4x10V vilket ställer till det hela litet.

Vad jag undrar är:

1. Vad ska in i ingången märkt M? Tänkte först jord men har mätt därifrån och till chassiet på trafon och det är ingen kontakt däremellan.

2. Hur koppla för att få ut 2x20V?

3. Vågar man försöka få ut 1x40V?

4. Hur stora säkringar bör man köra både på primär och sekundärsida?

5. Varför står det 210V på primäringångarna brukar väl stå 115V?

6. Varför står det 35Hz på etiketten borde väl vara 50Hz.

7. Nån som vet nånting (glödlampa) som man kan koppla på en sekundär för att mäta under belastning?

8. Om nu trafon skulle ge 10V och inte 9V finns det då något sätt att sänka lite på krämen, förutom att linda om trafon? Tänkte mer på något simpelt superknep, typ linda sladden 3varv runt foten på en död papegoja...

Den ena trafon ska driva 2st AMP9 från www.41Hz.com och den andra en AMP7. Trafosarna kommer sitta i helt egna chassin, dom väger trots allt 19kg/st

Nej, nu måste jag nog hoppa i kojen annars blir det nog en mindre glad chef imorgon....igen...

[norman]

Svar på en del frågor:

1. Är M-ingången de gula kablarna? Isåntfall är det troligen mittuttaget på primären. Kör du 230v kopplar du inget dit.

2. Du kopplar sekundärlindning 1 och 2 i serie och likadant med 3 och 4.

3. går bra att seriekoppla alla sekundärlindningar och få ut 40v, håll bara koll på fasen.

5. Kan vara så att den från början är tänkt som 210v och 35hz, då går det bra att köra 230v vid 50hz (om isolationen klarar spänningsökningen vilket den förmodligen gör om den säljs så). (Dom anger troligen för spänningen totalt för båda primärlindningarna)

6. Förmodligen klarar den 35hz vid angiven spänning. Funkar bra att köra på 50hz istället, enda nackdelen är att trafon är en anings större för att klara lägre frekvens. (man kan dock inte göra tvärtom, köra en 50hz trafo på lägre frekvens med angiven maxspänning, då mättas kärnan och det drar en massa ström)

7. Går bra att testa med en glödlampa, kolla bara spänningen och vilken ström lampan drar så det blir en rimlig last.

8. Trafos brukar lämna lite mer än de är märkta med då de är obelastade, belastar man den så kommer det bli runt 9v (men är det verkligen så noga så 10v istället för 9 ställer till det?)

[james]

Tack så mycket för svaret!
Jo det är lite kinkigt med 9V eller 10V, chippet som ska matas klarar max 27V så efter likriktningen blir det på gränsen redan med 2x18V. Ska mäta idag och se vad jag får ut i vila.

[soundbrigade]

Tänk på att utspänningen från trafon varierar med lasten. Obelastat kan du ju ha 10V men lastar du kan du kanske ha 9V. Pröva att slänga på ett lagom biffigt motstånd (beräkna vad du ska ha för ström ...)
