Förslag på åtgärd till Hypex UcD 180 problem sökes

av **paradigm** » 2008-01-19 15:08

Jag har sedan någon vecka märkt att mitt ena slutsteg brusar påtagligt en stund när jag slår på den med standby switchen.
När bruset försvinner, gör den inte det plötsligt, utan mjukt, ungefär som när man vrider ned volymen.

Någon som har några idéer, eller förslag på åtgärder, så tar jag tacksamt emot dem.

/Rolle

av **Ragnwald** » 2008-01-19 17:09

Jag är nyfiken på ditt bygge, kan du inte lägga in en nakenbild?

Det är väl avr7000 som är mästare på dessa, undrar om han själv håller räkningen på hur många han byggt?

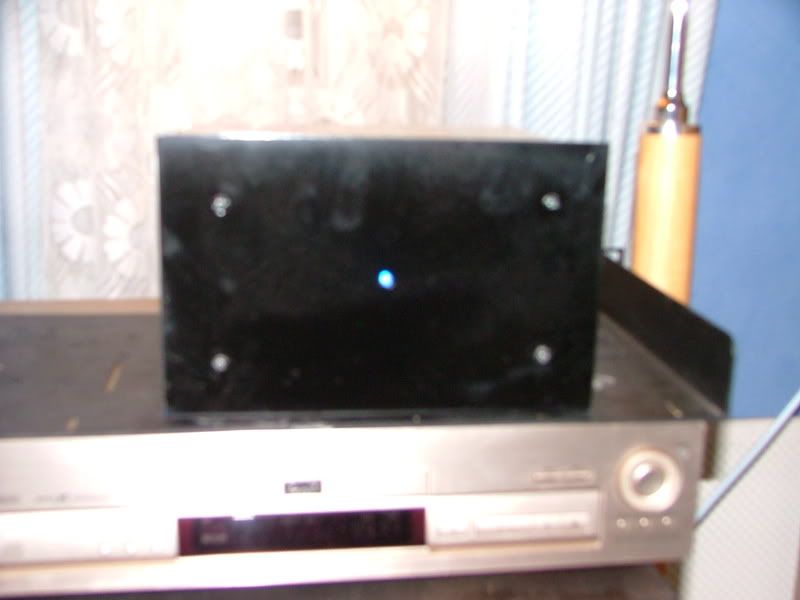

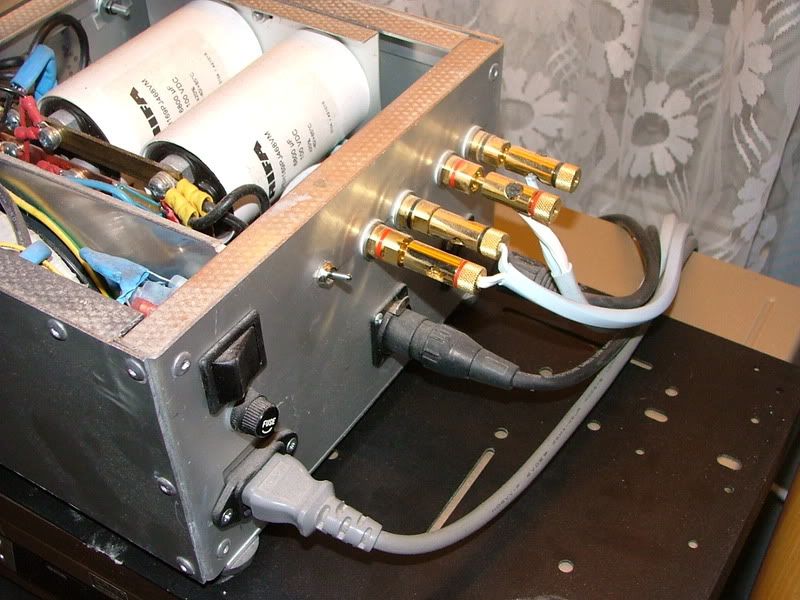

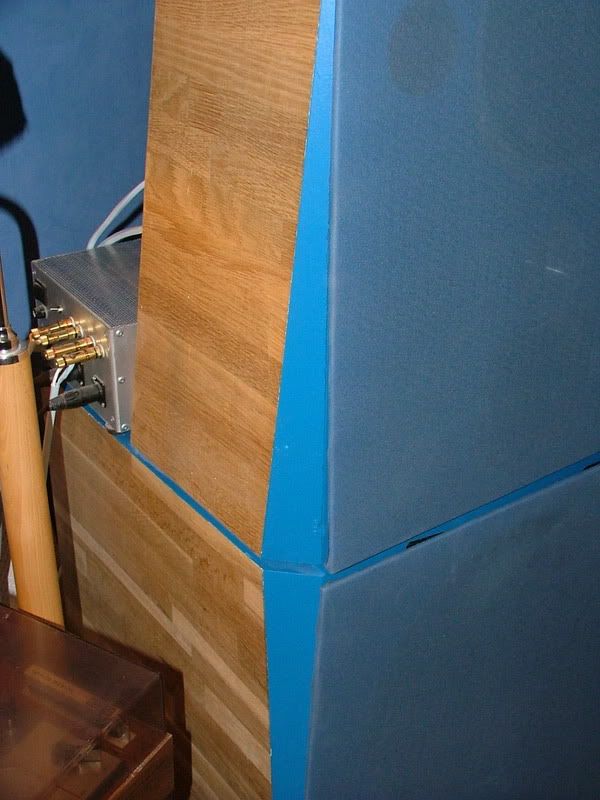

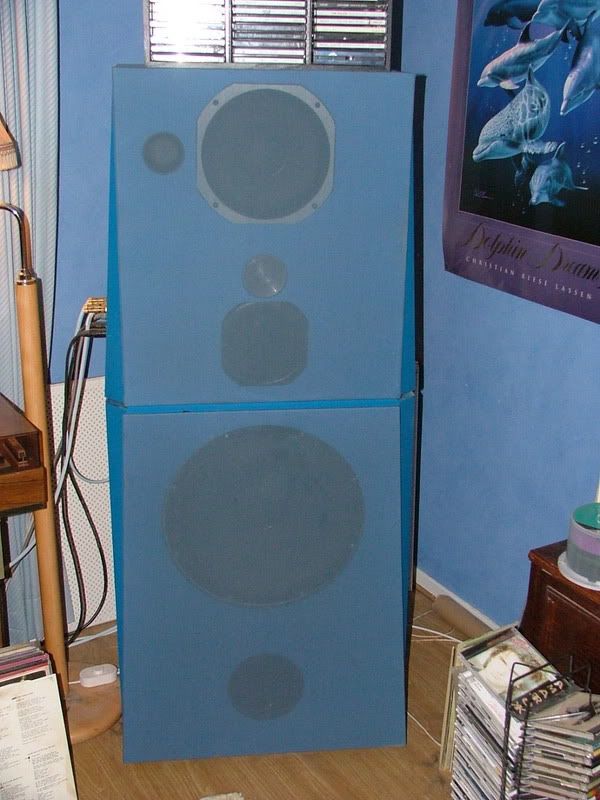

av **paradigm** » 2008-01-19 23:17

Ragnwald skrev:Jag är nyfiken på ditt bygge, kan du inte lägga in en nakenbild?

Det är väl avr7000 som är mästare på dessa, undrar om han själv håller räkningen på hur många han byggt?

av **Ragnwald** » 2008-01-20 00:33

Vad jag kan se har du köpt förstärkarkort+startfördröjarkort+trafo och sedan byggt resten efter eget huvud ?

Jösses vad trafon ser stor ut.

av **paradigm** » 2008-01-20 01:08

Ragnwald skrev:Vad jag kan se har du köpt förstärkarkort+startfördröjarkort+trafo och sedan byggt resten efter eget huvud ?

Jösses vad trafon ser stor ut.

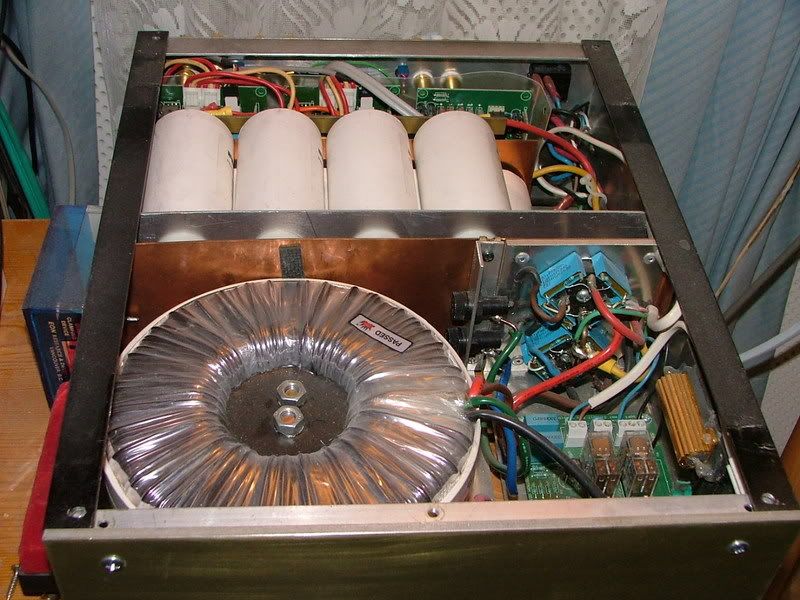

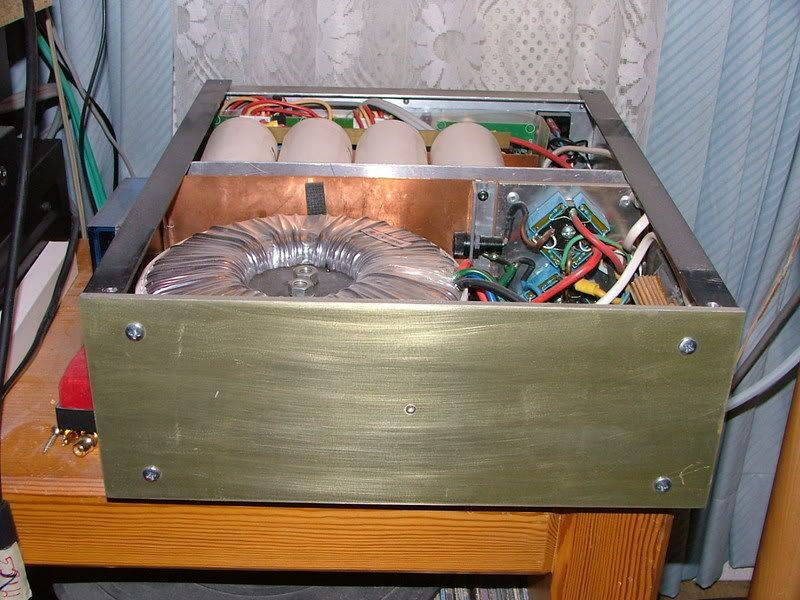

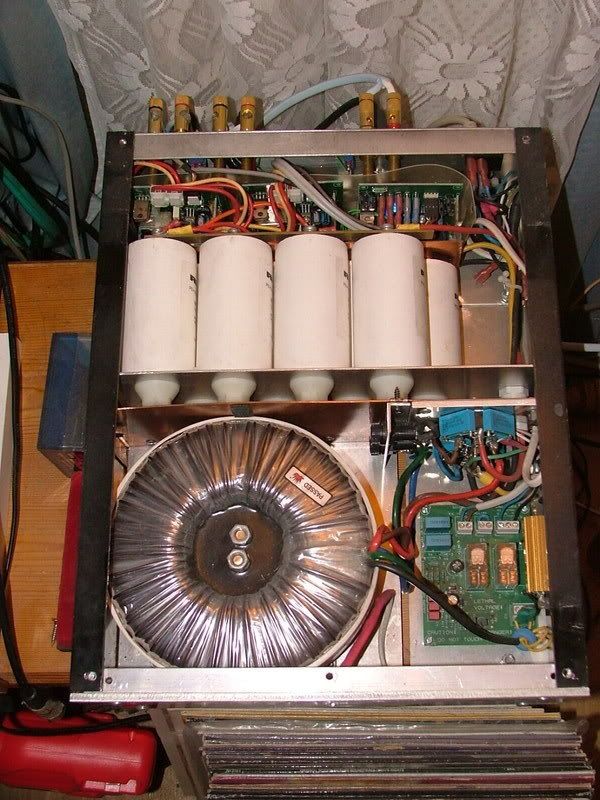

Den ÄR stor! Från Elfa, 800VA, 11 Kg tung, med mumetall runt om och VÄLDIGT sexig, plus ett knippe stora RIFA lytar. Räcker förmodligen till att driva 10 UcD moduler. :-)

Rykten sa, att Elfas Audio-trafar, ursprungligen var avsedda för ett Bladelius projekt som aldrig blev av och att Elfa köpte partiet.

Jag köpte UcD modulerna direkt från Hypex, Softstartskretskortet köpte jag naket av Per Anders, delarna till softstarten, tillsammans med resten av komponenterna är i huvudsak köpta hos Elfa, men även en del surplus från Belganet och Biltema!

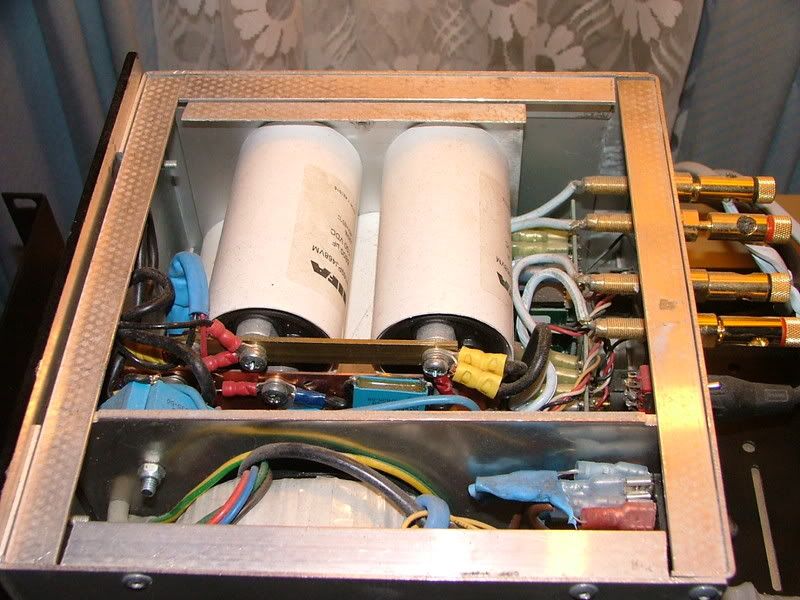

Nätdelen är på sätt och vis ett hopkok, med helvågsbryggor 35A, försedd med "snubbers", samt lite HF filtrering, plus några komponenter från andra forummedlemmar, ingen nämnd och ingen glömd.

Och jag kan säga, att jag har varit mycket nöjd med resultatet.
Har svårt att tänka mig något annat i förstärkar- och högtalar väg, de närmaste trettio åren, om jag nu får leva så länge....

/Rolle

av **skrutten** » 2008-01-20 11:50

Kan vara en jordledare som har oxiderat?? Jag skulle leta felet bland alla kabelanslutningar till att börja med.

av **paradigm** » 2008-01-20 19:08

skrutten skrev:Kan vara en jordledare som har oxiderat?? Jag skulle leta felet bland alla kabelanslutningar till att börja med.

Tack förtipset, jag ska försöka bringa lite ordning i råttboet/kabelhärvan och se om det hjälper... fast det är ju inget jag gör med nån större förtjusning, för det ser fördjävligt där bakom, på ren svenska. :oops:

/Rolle

av **paradigm** » 2008-01-23 18:44

skrutten skrev:Kan vara en jordledare som har oxiderat?? Jag skulle leta felet bland alla kabelanslutningar till att börja med.

Tack "skrutten"!

Jag gjorde just det och hittade några lösa anslutningar (banankontakt) och dålig lödpunkt i högtalarterminalen på insidan och ett glappande flatstift i nätbrunnen.

Nu är allt frid och fröjd igen, så tack än en gång för hjälpen!!!

/Rolle

av **skrutten** » 2008-01-23 21:57

Kul att du fixade problemet.

av **lilltroll** » 2008-01-24 05:56

Så nära man kan komma en reglerad rail utan återkoppling.

800 VA. Vilken spänning valde du ?

av **paradigm** » 2008-01-24 14:27

lilltroll skrev:Så nära man kan komma en reglerad rail utan återkoppling.

800 VA. Vilken spänning valde du ?

Just den där Audiotrafon med mumetal, finns bara med en sekundärspänning på 2*42V och då var det inget att tveka om, eftersom Hypex UcD 400 moduler behöver just en sådan... Ibland måste man ha lite flyt, eftersom jag är säker på att det inte går att få tag på en bättre trafo till den modulen och då kände jag att jag måste försöka optimera resten av nätdelen också... och resultatet blev ju extremt bra.

/Rolle

av **lilltroll** » 2008-01-24 23:14

Då är jag med.

Rubriken 'Ämne: Förslag på åtgärd till Hypex UcD 180 problem sökes'

förvirrade mig lite. Tänkte att den kanske fick spänning i högsta laget.
