Komponera liten förstärkare till datorn

Hemmapulare debatterar lämpligen i detta forum.

Moderator: Redaktörer

Användarvisningsbild
Tomas

Inlägg: 530
Blev medlem: 2003-10-20
Ort: Göteborg

Komponera liten förstärkare till datorn

Inläggav Tomas » 2008-05-06 22:06

Jag är sugen på att komponera ihop en liten förstärkare som jag kan ha vid datorn tillsammans med mina Mupps el Bosso.

Jag har hittat den här hos Kjelle...

Första frågan är om det är rene skiten. Vad tror ni?

Om jag hör ett rungande "Nej, det är inte rene skiten!"...

Var hittar man en billig och duglig 2x12V / 2A transformator?
Hittade den här på Elfa. Men 264 kr + moms... är det vad man ska räkna med att få betala?

Sen hade det varit smidigt med en potentiometer för att välja stark eller svag ljudstyrka. Vad ska man ha för motstånd på denna?
Drog till med en 20k från Elfa... 105 kr +moms... återigen, är det vad man ska räkna med att få betala?

Kan nån tipsa om en eller ett par bra källor för det jag behöver?
Gärna en komplett shoppinglista. :)

- Transformator: 2x12V / 2A
- Potentiometer (stereo): X ohm
- En käck liten låda
- En stor volymratt

Det går även bra att tipsa om andra bättre men billiga förstärkar-kit.
www.41hz.com tycker jag mig ha hört gott om. Jag har inga problem med att löda så länge det inte handlar om ytmonterat, det klarar inte Tompa-Darrhand av.

I en senare fas skulle jag vilja komplettera den lille förstärkaren med en DAC. Typ en sån här. Men det blir nog en senare tråd... :)

Användarvisningsbild
TygelBy

Inlägg: 202
Blev medlem: 2005-09-20
Ort: Malmö

Re: Komponera liten förstärkare till datorn

Inläggav TygelBy » 2008-05-06 22:54

Tomas skrev:Det går även bra att tipsa om andra bättre men billiga förstärkar-kit.
www.41hz.com tycker jag mig ha hört gott om. Jag har inga problem med att löda så länge det inte handlar om ytmonterat, det klarar inte Tompa-Darrhand av.


Jag kan verkligen rekommendera tripath-förstärkarna från 41hz.com. De är roliga att bygga och man får ett riktigt bra resultat, även som nybörjare. Speciellt de hålmonterade varianterna.

Jag själv började med en Amp6.

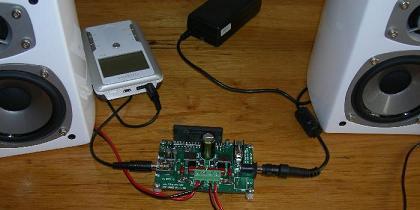

Den finns som ett 'basic'-kit utan power-supply, och då kan du göra den riktigt liten.


Batteri-eliminatorer du kan använda till Amp6 Basic (12V ca 2A) finns det en del billiga att välja på. T.ex. denna.

Lycka till!

/TygelBy

Användarvisningsbild
Tomas

Inlägg: 530
Blev medlem: 2003-10-20
Ort: Göteborg

Inläggav Tomas » 2008-05-06 23:07

TygelBy skrev:Jag själv började med en Amp6.

mmm... just den har jag spanat in lite grann... speciellt den med PS. Jag vill helst bygga en liten låda med en "riktig" nätdel. :)

Användarvisningsbild
TygelBy

Inlägg: 202
Blev medlem: 2005-09-20
Ort: Malmö

Inläggav TygelBy » 2008-05-06 23:18

Tomas skrev:
TygelBy skrev:Jag själv började med en Amp6.

mmm... just den har jag spanat in lite grann... speciellt den med PS. Jag vill helst bygga en liten låda med en "riktig" nätdel. :)


Det är ett riktigt bra "första-projekt" (tycker jag).

Börjar du bygga så fyll gärna på tråden med bygg-bilder och beskrivning. Läsa om andras projekt är ju det näst bästa... näst efter att bygga själv då förståss. :)

/TygelBy

Användarvisningsbild
Tomas

Inlägg: 530
Blev medlem: 2003-10-20
Ort: Göteborg

Inläggav Tomas » 2008-05-07 06:54

TygelBy skrev:
Tomas skrev:
TygelBy skrev:Jag själv började med en Amp6.

mmm... just den har jag spanat in lite grann... speciellt den med PS. Jag vill helst bygga en liten låda med en "riktig" nätdel. :)


Det är ett riktigt bra "första-projekt" (tycker jag).

Börjar du bygga så fyll gärna på tråden med bygg-bilder och beskrivning. Läsa om andras projekt är ju det näst bästa... näst efter att bygga själv då förståss. :)

/TygelBy


Will do!

Användarvisningsbild
soundbrigade
Inaktiverad

Inlägg: 25219
Blev medlem: 2005-10-29
Ort: STREJKAR

Inläggav soundbrigade » 2008-05-07 09:02

När det gäller komponenter kan man fynda på Conrad (www.conrad.se). Anmäl dig till deras veckobrev kan du lätt se när man kan handla frakt(avgifts)fritt.
Jag köpte en lagom trafo (9V) till min 41Hz:are. Kör utan regulator.
Att bara prata med dem som tycker som en själv är grundreceptet för att bli riktigt dum i huvudet.
Bo Rothstein, professor i statsvetenskap

Användarvisningsbild
RogerGustavsson

Inlägg: 23515
Blev medlem: 2004-05-02
Ort: Huskvarna

Inläggav RogerGustavsson » 2008-05-07 11:18

Om inte självbygge är ett krav... Har tidigare rekommenderat dessa: http://www.canton.de/download-bedienung ... Media3.htm Torde ligga i ungefär samma prisklass som de förstärkare+högtalare som nämns. MediaPlus 3 kostar ca 1600 kr inkl. frakt från Tyskland. Låter faktiskt rätt OK även vid TVn eller i tonårsrummet.

Användarvisningsbild
guldfisk

Inlägg: 3653
Blev medlem: 2005-10-11
Ort: Stockholm

Inläggav guldfisk » 2008-05-07 11:49

Hur svårt och dyrt är det att lägga till strömbrytare och en enkel volymkontroll (passiv?) till Amp6 Basic?
...perspektiv...

Användarvisningsbild
TygelBy

Inlägg: 202
Blev medlem: 2005-09-20
Ort: Malmö

Inläggav TygelBy » 2008-05-07 11:57

guldfisk skrev:Hur svårt och dyrt är det att lägga till strömbrytare och en enkel volymkontroll (passiv?) till Amp6 Basic?


Inte svårt alls. Det har jag gjort på alla mina 41Hz-förstärkare.

En pot på insignalen och en strömbrytare på primärsidan av trafon... eller har jag missupfattat frågan?

/TygelBy

Användarvisningsbild
guldfisk

Inlägg: 3653
Blev medlem: 2005-10-11
Ort: Stockholm

Inläggav guldfisk » 2008-05-07 12:00

Tack. Jag är helt enkelt intresserad av ett billigare och nästan lika enkelt alternativ till T-amp. Gärna allt i ett från samma ställe, fast jag kan tänka mig att cykla förbi Elfa i Solna.

Min köprådstråd på samma tema:
http://www.faktiskt.se/modules.php?name ... ic&t=23385
...perspektiv...

Användarvisningsbild
Tomas

Inlägg: 530
Blev medlem: 2003-10-20
Ort: Göteborg

Inläggav Tomas » 2008-05-07 12:40

RogerGustavsson skrev:Om inte självbygge är ett krav... Har tidigare rekommenderat dessa: http://www.canton.de/download-bedienung ... Media3.htm Torde ligga i ungefär samma prisklass som de förstärkare+högtalare som nämns. MediaPlus 3 kostar ca 1600 kr inkl. frakt från Tyskland. Låter faktiskt rätt OK även vid TVn eller i tonårsrummet.

Jag är precis i slutfasen av byggandet av nya högtalare till datorn och den framtida förstärkaren...

Användarvisningsbild
RealElwood

Inlägg: 209
Blev medlem: 2007-12-18

Inläggav RealElwood » 2008-05-08 08:09

soundbrigade skrev:Jag köpte en lagom trafo (9V) till min 41Hz:are. Kör utan regulator.


Såg att det stod 14,5V DC max på hemsidan, hur presterar den med en 9v trafo. Vad vinner/förloarar man på att använda en 9V?

Är det någon egentlig nackdel att köra utan regulator?

Användarvisningsbild
soundbrigade
Inaktiverad

Inlägg: 25219
Blev medlem: 2005-10-29
Ort: STREJKAR

Inläggav soundbrigade » 2008-05-08 13:06

Kretsen pajjar vid spänning över 14,5V (nåt sånt). Med en trafo på 9V, kan jag ju ha ett likriktat medelvärde (eller vad det heter) på 13-13,5V vilket är inom säkert område. Då slipper jag dessutom köpa en regulator för en hundralapp.
En trafo på 12V ger ju betydligt mer än 14,5V när man likriktat och filtrerat.

Jag valde enkelheten här.
Att bara prata med dem som tycker som en själv är grundreceptet för att bli riktigt dum i huvudet.
Bo Rothstein, professor i statsvetenskap

Användarvisningsbild
Tomas

Inlägg: 530
Blev medlem: 2003-10-20
Ort: Göteborg

Inläggav Tomas » 2008-05-08 13:10

[url=http://shop.conrad.se/cgi/websale6.cgi?Ctx={ver%2f6%2fver}{st%2f3eb%2fst}{cmd%2f0%2fcmd}{m%2fwebsale%2fm}{s%2fconrad-swe%2fs}{l%2f01-aa%2fl}{mi%2fSHOP_AREA_14740_0203051%2fmi}{pi%2f522945%2fpi}{type%2fextern_search%2ftype}{po%2f1%2fpo}{sf%2f%3Cs1%3Eled%3C%2fs1%3E%3Cs5%3E1%3C%2fs5%3E%2fsf}{fc%2fx%2ffc}{sid%2f405efc99955b365504adb37481659cc5%2fsid}{md5%2f21c3adaced7bf7be694243825d81176b%2fmd5}]Funderar på en så här låda...[/url]

Ev. sitter sidstycken och toppen ihop i en del vilket skulle göra det svårt att montera det som måste kylas mot flänsen. Har mailar Conrad och frågat om så är fallet.

Någon kanske kan tipsa om någon annan trevlig liten låda.

Användarvisningsbild
TygelBy

Inlägg: 202
Blev medlem: 2005-09-20
Ort: Malmö

Inläggav TygelBy » 2008-05-08 13:15

Tomas skrev:Någon kanske kan tipsa om någon annan trevlig liten låda.


Här finns en del bra tips...

/TygelBy

Användarvisningsbild
RealElwood

Inlägg: 209
Blev medlem: 2007-12-18

Inläggav RealElwood » 2008-05-08 15:46

Om man bygger in den i en monitorhögtalare behöver man ha någon låda för att leda av värmen eller kan man helt enkelt låta skruva fast den i botten av lådan utan hölje?

Användarvisningsbild
Tomas

Inlägg: 530
Blev medlem: 2003-10-20
Ort: Göteborg

Inläggav Tomas » 2008-06-02 18:51

Nu är amp6-modulen ihopmonterad och testad. Den lät riktigt bra...

Jag har hunnit med ett par rookie mistakes...

1. Jag lyckades sprättköpa en stereopot med mittläge. Passar säkert utmärkt till balanskontroll eller nåt. [url=http://shop.conrad.se/cgi/websale6.cgi?Ctx={ver%2f6%2fver}{st%2f3eb%2fst}{cmd%2f0%2fcmd}{m%2fwebsale%2fm}{s%2fconrad-swe%2fs}{l%2f01-aa%2fl}{mi%2fSHOP_AREA_17440_0241730%2fmi}{pi%2f441935%2fpi}{type%2fintern_search%2ftype}{po%2f1%2fpo}{sf%2f%3Cs1%3E441935%3C%2fs1%3E%3Cs5%3E3%3C%2fs5%3E%2fsf}{sid%2f55561bdc968b44cec378c67a00172f36%2fsid}{md5%2f7c51d03a64563d7867249d545e8550d9%2fmd5}]Länk[/url].
Jag borde väl ha valt [url=http://shop.conrad.se/cgi/websale6.cgi?Ctx={ver%2f6%2fver}{st%2f3eb%2fst}{cmd%2f0%2fcmd}{m%2fwebsale%2fm}{s%2fconrad-swe%2fs}{l%2f01-aa%2fl}{mi%2fSHOP_AREA_17440_0241730%2fmi}{pi%2f442739%2fpi}{type%2fextern_search%2ftype}{po%2f1%2fpo}{sf%2f%3Cs1%3Epotentiometer%3C%2fs1%3E%3Cs5%3E1%3C%2fs5%3E%2fsf}{fc%2fx%2ffc}{sid%2f55561bdc968b44cec378c67a00172f36%2fsid}{md5%2fcb5b7ca2ad8425f6c39c7ab026fe2b1c%2fmd5}]denna som dessutom är logaritmisk?[/url]

2. Jag köpte en för liten låda. Länk.
Alternativt att jag borde fattat det när jag överdimensionerar trafon. Länk

3. Jag frågade Jan på 41hz.com: "What rating should I look for on the transformer? All the toroids I find have 2x12V. Can I go for a 2x12V 100VA and just use one of the two 12 volts, so to say?"
På det svarade Jan: "You can use a 2x12V transformer. It will give around 17V DC which is about right. You can put the two windings in paralell."
Sagt och gjort, jag kopplade de två lindningarna parallellt. Det funkade ju så där... trafon började ryka och lämnade ca 0 volt. När mitt skrivbordsunderlägg hade smällt tillräckligt stängde jag av strömmen och kopplade bort den ena lindningen. Då funkade förstärkaren alldeles utmärkt, trots röken och den smälta plasten.

Nån faktiskare kanske vill byta en lite för liten låda mot en lite större?
... och nån annan kanske behöver en käck potentiometer med mitt-klick...


Så här ser mitt projekt ut just nu...
Jag använde min mp3-spelare som signalkälla vid testet, därav den påmonterade sönderklippta hörlurssladden.
I vänsterkanten ser ni min föredömligt isolerade anslutningskontakt för nätsladden. :lol:

Användarvisningsbild
soundbrigade
Inaktiverad

Inlägg: 25219
Blev medlem: 2005-10-29
Ort: STREJKAR

Inläggav soundbrigade » 2008-06-02 19:04

Tomas skrev:Någon kanske kan tipsa om någon annan trevlig liten låda.

Hur liten??
Jag har lådor som ser ut så här:

Elektronikskrot
Att bara prata med dem som tycker som en själv är grundreceptet för att bli riktigt dum i huvudet.
Bo Rothstein, professor i statsvetenskap

Användarvisningsbild
Tomas

Inlägg: 530
Blev medlem: 2003-10-20
Ort: Göteborg

Inläggav Tomas » 2008-06-02 23:21

soundbrigade skrev:
Tomas skrev:Någon kanske kan tipsa om någon annan trevlig liten låda.

Hur liten??
Jag har lådor som ser ut så här:

Elektronikskrot


Njaa... inte riktigt en sån låda jag tänkte mig. Lite för ruffig för min smak. ;)

Nu när jag har alla komponenterna så ser hur dimensionerna på lådan borde vara.
BxHxD: 16x8x16 cm
Eller nåt däromkring...

Ev. kan jag få till det i lådan om jag bygger i våningar. Om jag byter till en mindre trafo så ska det nog gå vägen.


BTW. Ska det gå att parallellkoppla lindningarna på en trafo?
... och visst bör väl en volympot vara logaritmisk?

Användarvisningsbild
viggen

Inlägg: 91
Blev medlem: 2008-01-22

Inläggav viggen » 2008-06-03 00:34

jag använde samma lådmodell fast den som är några cm högre när jag byggde mina monoblock med elektronik från chipamp. fick plats med en 80 va transformator monterad vertikalt på en avskärmningsplåt.
squeezebox-hemmabygt passivt försteg med fjärr-monoblock med lm3886-stativhögtalare med jordan jx92s

Användarvisningsbild
viggen

Inlägg: 91
Blev medlem: 2008-01-22

Inläggav viggen » 2008-06-03 00:39

ja det går bra att parrallellkopla lindningarna från trafon men man måste vara noga så man koplar ihopp början då båda lindningarna med varandra så dom ligger i samma fas. annars blir det som om man kortsluter båda lindningarna dvs 0v och mycket varmt.
squeezebox-hemmabygt passivt försteg med fjärr-monoblock med lm3886-stativhögtalare med jordan jx92s
