Datahögisar nu ett DIY-projekt

av **Pettersson** » 2009-01-25 13:51

Hej
Sugen på att bygga bra, billiga högtalare till datorn.
[s]Om man ser på Hifi-kit:s hemsida (högtalarbyggsatser; stativ) finns det några erfarenheter om dessa. En absolut gräns för priset är satt till 400kr/st. Om inte erfarenhet finnes, vilka ser ut att vara prisvärdas, rent tekniskt.?
Finns det andra butiker som säljer lika billiga byggsatser?[/s]

Blir ett DIY-projekt istället med ett par Alesis 5-1/4" Poly Cone Woofer och ett par diskanter som soundbrigade räddat ur ett par trasiga Heybrook-lådor. Det står D25 TG- 05 6ohm på dessa.

mvh

av **Pettersson** » 2009-01-26 00:57

Det löste sig snabbt, tack soundbrigade, ska bli kul att cadda/bygga lådan

av **Pettersson** » 2009-01-31 13:54

Hej
Har som sagt kommit över ett par Vifa diskanter
Det står D25 TG- 05 6ohm på dessa. Vet någon något mera?
Har sökt men hikttar inte några data om dessa.

En annan fråga är var eller hur ser man vilket akustiskt centrum en diskant har? I "vanliga" element så kan man efter vad jag har förstått lägga mätpunkten på toppen av talspolen men när det gäller diskantelement så ser man ju inte denna. :?:

mvh

av **soundbrigade** » 2009-01-31 16:54

Jag vet bara att diskanterna kommer från ett par Heybrook HB-1.

av **Pettersson** » 2009-02-01 11:03

Tänkte göra en frontbaffel med samma utseende som pi60. Behöver limma ihop lite MDF-plattor då och vad (och var) finns det när det gäller dämplim. Kan man ta och stryka ut ett tunt lager av någon sorts silikon -lim/fogmassa?

mvh

av **Pettersson** » 2009-02-09 11:31

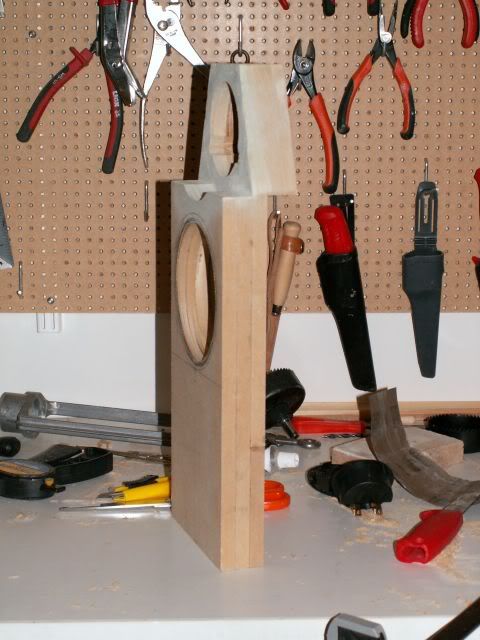

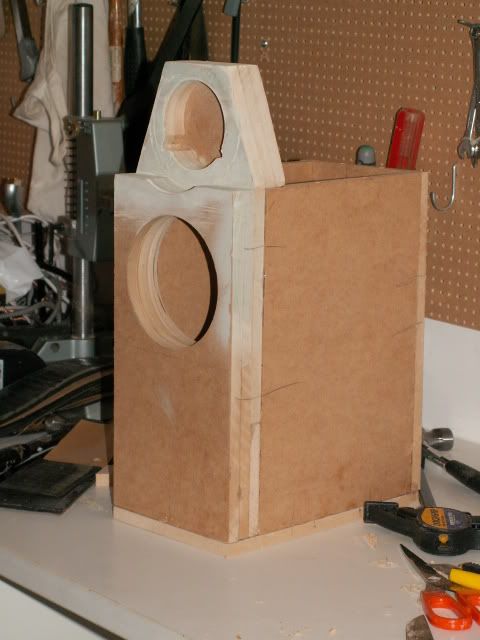

Det går så sakta framåt med projektet, har fixat bafflarna och bygger på en av lådorna. Har använt någon sorts silikonlim som jag köpte på biltema för att göra bafflarna och lådan. Baffeln blir enormt stum (resonasfri).
Nackdelen med silikonlim är ju att det inte går att måla på så jag funderar på att "klä in " sidorna med ett extra lager tunn MDF.

Vad tycks, är jag på rätt spår?

av **Kaffekoppen** » 2009-02-09 12:11

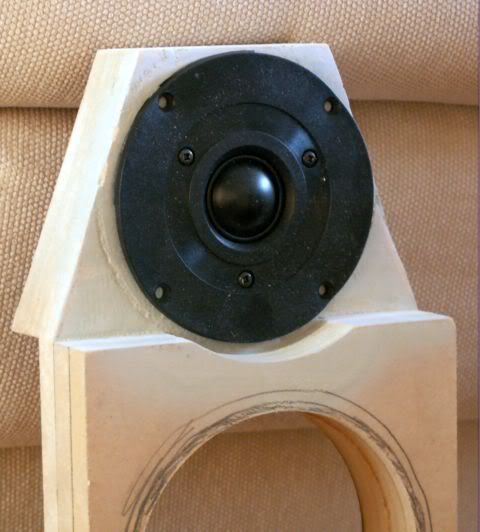

Varför har du fasat ur fortsättningen på diskanten i baffeln?

Väldigt tjock baffel - föreslår att du fassar ur insidan på baffeln ordentligt!

Det är svårt att veta hur djupt diskanten skall sitta utan mätningar. rätt avstånd är inte alltid att botten på baselementets kon ligger när diskantkalottens i vertikalled.

Kan bli snyggt

av **m_persson79** » 2009-02-09 13:35

Vilken monster-baffel. Är inte det lite overkill?

Vilken bas skall användas?

av **Pettersson** » 2009-02-09 16:18

Kaffekoppen skrev:Varför har du fasat ur fortsättningen på diskanten i baffeln?

Väldigt tjock baffel - föreslår att du fassar ur insidan på baffeln ordentligt!

Kan bli snyggt

Jo, jag ska ta ett tag med slipen

Tack, konstigt det här diy , först så tänkte jag att "äähh slänger la ihop en låda, skit samma hur den ser ut bara den låter något.." men det går ju inte nu... :wink:

m_persson79 skrev

Vilken monster-baffel. Är inte det lite overkill?
Vilken bas skall användas?

Overkill finns inte i min värld

Denna bas ska användas

Alesis 5-1/4" Poly Cone Woofer

mvh

av **m_persson79** » 2009-02-09 16:32

m_persson79 skrev
Vilken monster-baffel. Är inte det lite overkill?
Vilken bas skall användas?

Overkill finns inte i min värld
Denna bas ska användas

Alesis 5-1/4" Poly Cone Woofer

mvh

Hehe. Läste på lite om basen och fann detta lite märkligt, dom uppger 91dB känslighet (reagerade faktiskt på att den var så hög). Sen läste jag mätningarna.
http://www.mcmelectronics.com/content/P ... 5-1205.pdf
86.6 dB - skumt.

Är det detta elementet?

av **Pettersson** » 2009-02-09 19:59

Se länk
http://www.parts-express.com/pe/showdetl.cfm?Partnumber=299-160

De anger känsligheten till 87 dB, vet inte riktigt var du fått 91 dB ifrån?
Bara bra att känsligheten inte var 91 dB, förmodligen så hade jag tvingats att dämpa diskanten då. Tyvärr vet jag inte så mycket om diskanten iofs men det är kul att pula med delningsfilter, särskilt nu när Leif befinner sig på en annan kontinent så man tvingas fundera lite själv och inte kan fråga han...

mvh

av **m_persson79** » 2009-02-09 21:07

Pettersson skrev:Se länk
http://www.parts-express.com/pe/showdetl.cfm?Partnumber=299-160

De anger känsligheten till 87 dB, vet inte riktigt var du fått 91 dB ifrån?
Bara bra att känsligheten inte var 91 dB, förmodligen så hade jag tvingats att dämpa diskanten då. Tyvärr vet jag inte så mycket om diskanten iofs men det är kul att pula med delningsfilter, särskilt nu när Leif befinner sig på en annan kontinent så man tvingas fundera lite själv och inte kan fråga han...

mvh

Här:
http://www.mcmelectronics.com/product/55-1205
Förmodligen bara ett skrivfel, menade inte att dom försökte bluffa. Bara att det var, skumt

Går det att underavstämma med så högt Qts tro? Vore ju skoj med en liten knuff.

Har du lekt lite med en simulator?

av **Pettersson** » 2009-02-10 00:17

Kollade runt lite och kollade tråden Ämne: Mumma audio mosen - en klen klon och fick en förklaring varför jag helst ska göra hålet större bakom elementet.
Vet tyvärr inte riktigt vad understämma innebär men det minskar väl effekt tåligheten?Det höga QTS- värdet indikerar väl att detta element trivs bäst i en sluten låda?

Har använt plattor, från en utgången modell, som vi har byggt delningsfilter på och de blev faktiskt en låda på exakt 7,2l, den volym som man får vid beräkning av den optimala lådvolymen (sluten låda) via Hi-fi kit:s program.

Tänkte använda 2:a gradens Linkwiz Riley till LP & HP filtret och dela vid 4000Hz. Blir det kanske för hög delning?

mvh

av i » 2009-02-10 08:25

Pettersson skrev:Nackdelen med silikonlim är ju att det inte går att måla på så jag funderar på att "klä in " sidorna med ett extra lager tunn MDF.[/img]

Ska man måla på plast brukar tvätt med aceton hjälpa. Kanske kan det funka för silikonlim också ?

av **DIRAVI** » 2009-02-10 09:05

aceton fungerar inte på silicon, det finns speciella rengörningsmedeln som lackfirmor använder och tvättar bilar med för att få bort siliconrester innan lack(många moderna lackbevarare innehåller sillicon) de tenderar att lukta ättika.

Men då handlar det om att få bort eventuella spår av sillicon, för annars går det inte att få till lacken. Inte att lacka på sillicon.

av **Stone** » 2009-02-10 10:27

Jag skulle garanterat inte tänk på att lacka på silicon.

Så som jag ser det finns det två alternativ
1 täck ytan med ex tapet, läder eller liknande Ev kan pappersbakad faner fungera?
2 Täck ytan med trä typ mdf eller liknande och lacka.

Själv skulle jag nog köra konstläder på sidorna och en snygg plåt på framsidan.

av **Pettersson** » 2009-02-10 20:16

Själv skulle jag nog köra konstläder på sidorna och en snygg plåt på framsidan.

Eller tunn MDF på sidorna och kost läder på baffeln, det är ju bra med en mjuk baffel akustiskt sett.

mvh

av **soundbrigade** » 2009-02-10 23:24

Kolla någon tygaffär och se om de inte har riktigt skinn - det blir MYCKET bättre.

av **Kaffekoppen** » 2009-02-11 00:31

Baffelsteget bör tänkas på i filtret. 4Khz funkar nog inte så bra, eller så tycker du det

Det lär bli skitbrant filtrerat iallafall med tanke på hur elementet beter sig..

Du bör mäta när lådan är byggd innan du funderar på filter...

av **DVD-ai** » 2009-02-11 07:55

Jo, han kommer garanterat bli tvungen att göra en dämpning av diskanten och kompensation för baffelsteget och det påverkar ju hur resten av filtret ska byggas upp.
SÅ det är väldigt bra om han mäter innan han bygger filter, eller simulerar fram ett filter som blir bra och bygger detta, sedan hoppas på det bästa

av **RogerGustavsson** » 2009-02-11 09:00

Pettersson skrev:Vet tyvärr inte riktigt vad understämma innebär men det minskar väl effekt tåligheten?Det höga QTS- värdet indikerar väl att detta element trivs bäst i en sluten låda?

Har använt plattor, från en utgången modell, som vi har byggt delningsfilter på och de blev faktiskt en låda på exakt 7,2l, den volym som man får vid beräkning av den optimala lådvolymen (sluten låda) via Hi-fi kit:s program.

Men Qts för elementet ligger ju över vad man önskar för den färdiga lådan. Med låda kan det väl bara bli ännu högre? Över 0.7 brukar passa öppna bafflar.
