Eftersom jag har lite brist på pengar och kopparlaminat så försökte jag klämma in alla komponenter på en yta så att det jag har ska räcka
(blivande student, därav mitt ekonomiska (läs snåla) tänkande)
Har lite frågor gällande layouten och komponenter:
- Klarar man sig på de 0,1W ytmonterade motstånden jag hade tänkt att använda?
- Finns det några uppenbara fel i layouten?
- Förlorar man mer på att använda jordplan och därmed kortare ledningar, mot att använda stjärnjordning?

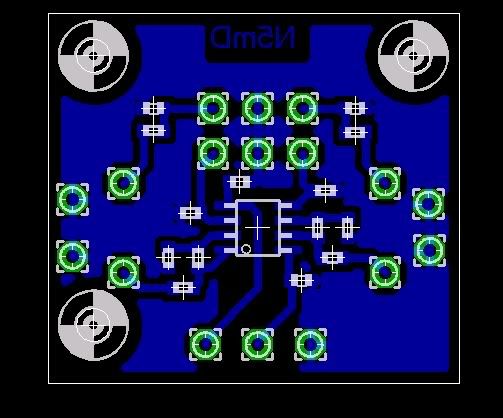

Layouten: (observera att detta bara är en förstaversion, därav lite osymetrisk design osv
):
Tog bort namnen då det blev väldans rörigt annars..
HAr försökat att spara in lite på etsvätskan genom att fylla ut till plan

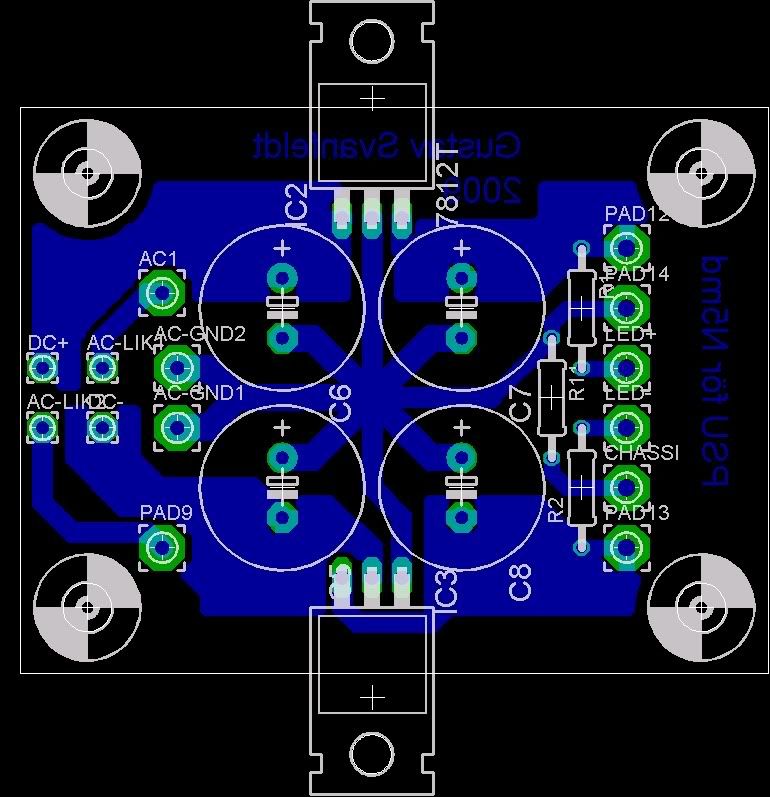

Anledningen att den är gjord på två kort är helt enkelt att jag inte fick till det på något bra sätt på ett.
Här är Nagrefs schema:
http://www.naqref.com/pdf/N5mD_schematic.pdf
Tack på förhand!
