LM3886 från HongKong

av **manger** » 2010-05-19 19:21

Precis som i tråden kort till LM3886T har jag också köpt några kort till LM3886-förstärkare på ebay.
Bifogat amp-korten och nätdels-kortet får man två kretsscheman med enkla komponentvärden.
Efter ett par kvällar på ELFAs hemsida har jag nog fått ihop de flesta komponenterna men det är ett par som jag inte hittat eller med säkerhet kan välja rätt.
Då jag är en amatör när det gäller DIY-elektonik skulle jag väldigt gärna vilja ha lite hjälp från er proffs... :wink:

R1 och C5 kan jag inte hitta...


Frågan är om D1 250V 2,5A är rätt...

Hittar ni sen fler fel så ös på med tips och kritik.

av **Gastone** » 2010-05-19 20:22

Beroende på hur kortets layout är, men på mina kort är "D1" 35A/1000V.

Bild på korten finns nånstans på forumet, vänta...

Hittade det:

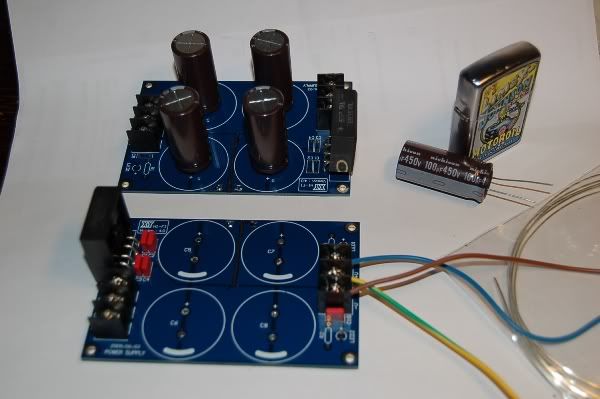

Mina kort är ombyggda med andra kondingar till en PSU för 300V B+ till ett rörsteg, men diodbryggan är original för en GC med LM3886.

Har de "gamla" 10000uF/50V "Audio Grade" kondingarna kvar... :wink

av **manger** » 2010-05-19 21:17

D1 35A 1000V ...men jag hittar bara "de vanliga" fyrkantiga på ELFA och jag tror att det kan bli svårt att få in dem på kretskortet...

Mina kort ser ut såhär:

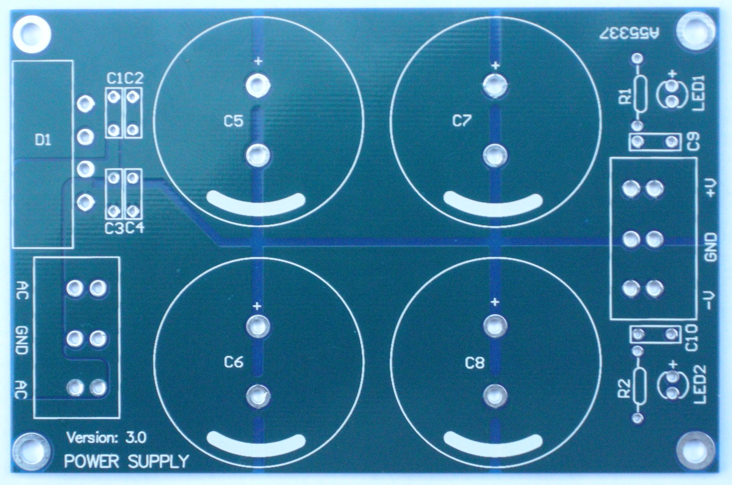

å nätdelen:

Gastone skrev:Har de "gamla" 10000uF/50V "Audio Grade" kondingarna kvar... :wink

You PM me... :wink:

av **Gastone** » 2010-05-19 22:21

Nätdelen är samma som min!

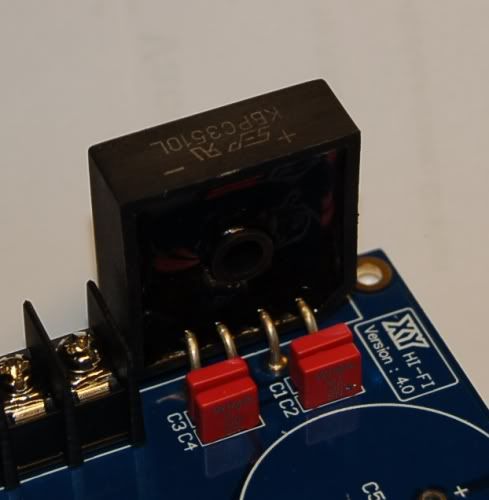

Bryggan du ska leta efter heter:

BR3510L, 35A/1000V.

LÄNK till datablad:
http://www.dccomponents.com/products/Rectifiers/Bridge/BR3505L-BR3510L.pdf

av **MagnusÖstberg** » 2010-05-20 00:06

Han har inga komponenter och köper nog gärna dina kondingar

av **manger** » 2010-05-20 00:29

MagnusÖstberg skrev:Han har inga komponenter och köper nog gärna dina kondingar

Klart!

av **Gastone** » 2010-05-24 23:31

Levererade enl. önskemål...

av **manger** » 2010-05-25 00:02

Mottagna enl. önskemål...

av **Gastone** » 2010-05-31 21:16

Hur går det för Herr'n?

av **manger** » 2010-05-31 23:23

Sitter mest här och väntar... ...inget än...

Skissar lite på lådorna och funderar på vilken mekaniska verkstad som ska få äran att bocka och stansa plåtarna och fräsa lite i kylelementen. Nåt förslag?

Som sagt jag har ingen brådska - jag å PayPal var överens den 27:e så jag får väl ge mr. HK några dagar på sig att packa påsarna å ringa efter ett flygplan...

av **Gastone** » 2010-06-15 22:10

Du har inte glömt att dina prylar ligger här för avhämtning, eller...?! :wink:

Jag ska iofs in till Arlöv/Burlöv runt den 19:e, jag kan ta med dem då...

av **manger** » 2010-06-15 22:16

Närå, bara lite ont om tid bara... :wink:

Men snart så! (Du har mail).

av **Gastone** » 2010-06-18 22:37

Tog hem några extra LM3886 kit, så kan en annan kanske få tummarna ur... och bygga ett par cloner också.
Några DAC:ar följde också med, om du vill ge dig på ett sådant bygge med.

Vilken spänning ska du ha på sekundärsidan, och hur många VA ska trafon vara på?
Så man vet vad man ska leta efter... :wink:

av **manger** » 2010-06-18 23:42

Efter många funderingar, sökningar på internet och en och annan tråd här på Faktiskt.se så tror jag att det blir: 2 x 28V 120VA oavsett mono eller stereo
(Det ska tydligen räcka med 80VA till en mono men hellre en 120VA med teoretiskt 40VA för mycket än att upptäcka att 80VA är lite för lite...).
Det finns tom de som bygger med 2 x 80V 240VA bara för man kan - men det verkar lite overkill.

Valet av kylelement är mer ett estetiskt/konstuktivt val än ett korrekt dimensionerande. (Overkill!). Men jag har ännu inte (orkat/hunnit) hitta någon mekanisk verkstad som kan bocka plåtarna till lådan och fräsa av kylelementet... ...så det här blir ett sk långsamt projekt.

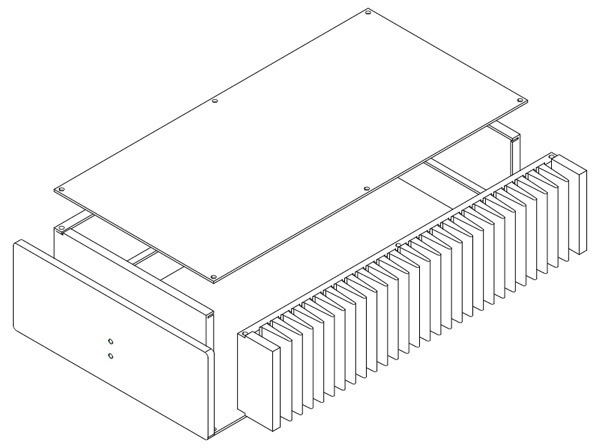

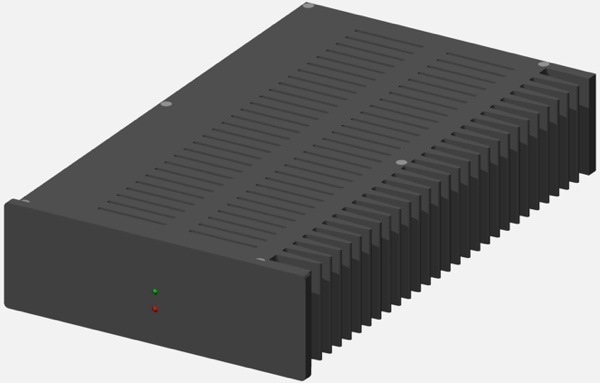

Kanske inte ett nytänkande i hifi-design men nåt sånt här kanske:

Ett DAC-bygge? Njaa... hade inte tänkt det men... Vi får se.

av **Gastone** » 2010-06-19 02:08

Jag funderar på att ha kylflänsen (en STOR) på HELA ovansidan av schassiet, typ som ett ILP-hybridsteg.

28V är precis på gränsen...28 x 1,41 = 39,48V.
E-lytarna på 50V x 80% = 40V, hehe.

Fast nån kör med 33V på trafon, men de har väl större kondingar, får man hoppas!?

Jag tittar in på Söndag med dina prylar.
Regnar det INTE, så blir det lite senare då jag har lite att göra i stugan(på tomten).

av **Aerob** » 2010-06-19 09:38

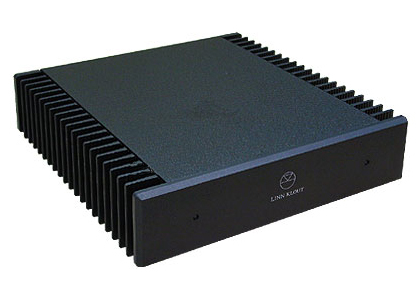

Jag tycker din låda ser bra ut manger, påminner om Linn Klout:


av **rikkitikkitavi** » 2010-06-19 10:27

går det bra med stereo konfiguration i låddan kan jag rekommendera:

http://www.modushop.biz/ecommerce/cat077_l2.php?n=1

av **manger** » 2010-06-19 10:42

Aerob: Ja se där.

Men Linn har alltid gjort snygga prylar.
Jag har tom tänk att mono-lådorna skall vara spegelvända så OM man sätter ihop dem så ska även det se bra ut.

av **manger** » 2010-06-20 23:14

Tack Gastone!

...jag sitter här och klämmer lite på komponenterna... :wink:

Men det är ju en del som fortfarande fattas (trafo, kylelement, låda, tid, pengar...). Sakta men säkert...
(Jaja, det blir nog en bild-o-bygg tråd framöver, men inte än.)

av **Gastone** » 2010-06-21 01:08

Det var så lite så...

Hoppas du får till det nu...och hittar jag en eller två järn, så hojtar jag till...

av **UrSv** » 2010-06-21 10:31

manger skrev:Valet av kylelement är mer ett estetiskt/konstuktivt val än ett korrekt dimensionerande. (Overkill!). Men jag har ännu inte (orkat/hunnit) hitta någon mekanisk verkstad som kan bocka plåtarna till lådan och fräsa av kylelementet... ...så det här blir ett sk långsamt projekt.
.. snip ..
Kanske inte ett nytänkande i hifi-design men nåt sånt här kanske:
.. snip ..

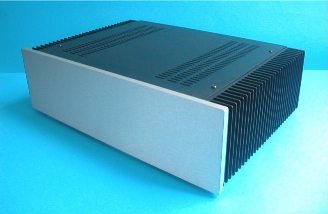

Eller så köper man färdigt från Hifi2000.it:


av **manger** » 2010-06-21 11:56

UrSv You don't see the difference?...

...men det är klart, det är ju bara att sätta lådan i bandsåg och täppa till hålen i sidorna med nya plåtar... :wink:

Jag har tänkt placera dessa 2 monoförstärkare ca 4 meter från varandra så en stereokonfig. är no option. Tack dock för input.

(Jag har plågat en stackare på det fantastiska företaget Kuk Audio i Hong Kong. Han har en väldigt fin låda men den är färdigfräst i frontplåten och ett så stort hål (15-20mm) kan man knappast täppa till med en 3 mm lysdiod. Han kan dock inte skrapa fram 2 lådor utan hål...)

av **UrSv** » 2010-06-21 12:24

Ja, alltså ModuShop monterar ihop vilken konfiguration som helst med ena eller båda sidorna med kylfläns. Såvitt jag förstått det. Det gör ju kundanpassade lådor likaväl som att de har ett standardsortiment.

Sen skulle jag nog kunna leva med den i mitt tycke mycket snyggare lådan med kylflänsar på båda sidorna trots att jag vet att den ena inte används. Det gör ju inte direkt nåt.

av **RogerGustavsson** » 2010-06-21 12:37

manger skrev:Valet av kylelement är mer ett estetiskt/konstuktivt val än ett korrekt dimensionerande. (Overkill!). Men jag har ännu inte (orkat/hunnit) hitta någon mekanisk verkstad som kan bocka plåtarna till lådan och fräsa av kylelementet... ...så det här blir ett sk långsamt projekt.

Det låter som "förpackningen" kommer att bli väldigt kostsam i förhållande till inkromet. Bocka plåtar snyggt och låta fräsa av kylflänsarna tar ju en hel del tid i anspråk. Har du bra kontakter på den fronten? Det ska ju bli snyggt också! Timkostnaden är annars rätt avskräckande. Någon verkstadsskola kan vara en lösning. Billigast är säkerligen något Kina-producerat.

av **manger** » 2010-06-21 12:41

Ok, ska ta en titt på deras sortiment.

Mina dimensioner är 150x250x55mm (inkl. kylelement, minus fötter och kontakter). Dimensionerande är toroiden och lytarna.

It's small, but not too small... :wink:

av **manger** » 2010-06-21 12:47

RogerGustavsson skrev:Det låter som "förpackningen" kommer att bli väldigt kostsam i förhållande till inkromet.

Jepp, det är en yrkesskada - det spelar ingen roll hur bra funktionen är - ser det inte estetiskt tilltalande ut är hälften redan förlorat...
De kalkyler jag har gjort så blir kostnaden för "förpackningen" näst intill lika stor som innehållet... (tex: jag lackerar ju alla delar själv...)

Apropå DIY; Funkar en överhandsfräs på aluminium?... :wink:

av **UrSv** » 2010-06-21 12:51

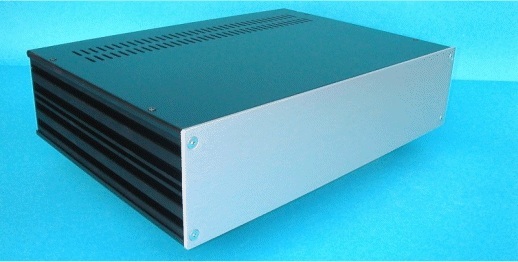

Då har Modushop.it lådor utan kylflänsar i samma storlek typ som kostar typ SEK 500 per låda. Haka på en fläns på utsidan så är det typ "samma" utseende eller strunta i kylflänsen - sidan är aluminium - eller sätt fläns internt.

Jag kör Modushops Galaxy Maggiorato vilket funkar kalas till denna typ av förstärkare utan extra kylfläns. För mig.


av **UrSv** » 2010-06-21 12:53

manger skrev:Apropå DIY; Funkar en överhandsfräs på aluminium?...

Jarå, det är normalt inget problem. Bara grejerna sitter fast. Kap & gersåg funkar också utmärkt.

av **Gastone** » 2010-06-21 13:20

manger skrev:(Jag har plågat en stackare på det fantastiska företaget Kuk Audio i Hong Kong. Han har en väldigt fin låda men den är färdigfräst i frontplåten och ett så stort hål (15-20mm) kan man knappast täppa till med en 3 mm lysdiod. Han kan dock inte skrapa fram 2 lådor utan hål...)

Mitt "Anti-Maleware" flög i taket när jag öppnade den sidan. :evil:

Men jag har exakt samma som: KK-MC-002.
