en total nybörjare bygger EPS-2

[1275gt]

hej tänkte bygga ett par EPS-2or.
har aldrig byggt några högtalare själv förut, så lite hjälp kan komma att behövas;)
tror att jag är på rätt ställe då iaf?

låddelarna är tillsågade

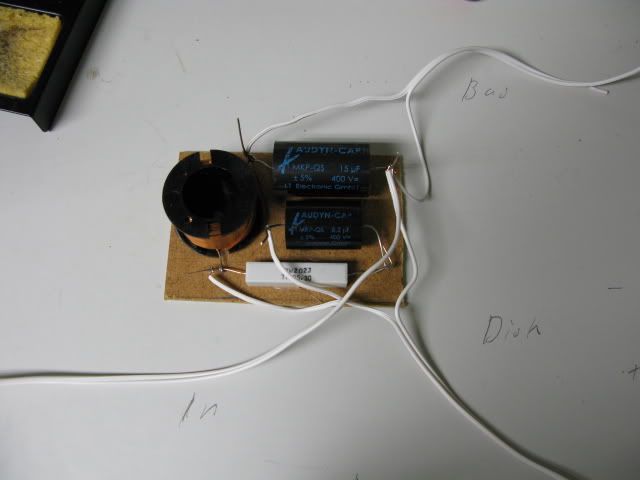

ett filter ihop monterat.
vill gärna att någon kunnig tar sig en titt å ser om det är rätt kopplat!


sen är ju frågan om det spelar nån roll vart på baffeln elementen sitter, mått mässigt.
förmodar att basporten ska sitta framåt?
hittar därimot inget om hur lång den ska vara.

men den verkar ju inte vara uttprovad än så det kanske inte finns några mått?

mvh per nilsson

[kodapa]

sen är ju frågan om det spelar nån roll vart på baffeln elementen sitter,

Det spelar roll, mellan och diskant får inte sitta för långt isär t.ex.

[DVD-ai]

och sedan rätt i förhållande till baffelns olika sidor så att baffelsteget blir "rätt"

Naqref kanske har lust/möjlighet att reda upp hör placeringen ska vara. borde det inte finans en beskrivning i EPS tråden... ?!

[1275gt]

ok
hittar ju ritningen till den gamla EPS-1an. men det är ju inte samma storlek som på EPS-2an!
så den kan ja ju inte följa

[peetwa]

Äh, häng inte läpp. Visa lite på en skiss hur du har tängt at sätta dom så blir det nog fart i tråden.

[LasseA]

Men det finns ju en bild i förstainlägget i EPS-2-tråden...


Mätlåda som inte på något sätt skall ses som definitiv.

Kan man inte anta att slutresultatet är likt den?

[Maarten]

170*350*310 skrev ae i tråden om eps-2. övriga mått kommer nog vad det lider.

[1275gt]

ok
trycka ihop elementen i ovandel av baffeln mao

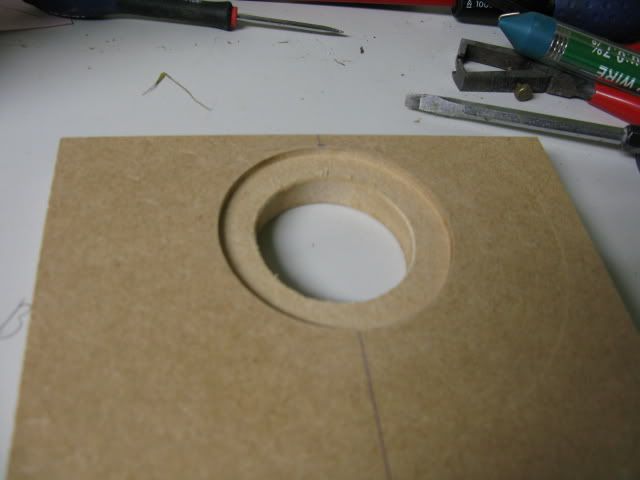

ska försöka mig på å fräsa ner dom också!

ingen som vet något om basportens längd?

/per

[LasseA]

ingen som vet något om basportens längd?

/per

varför är det fyra basportar med? ska det vara två i varje låda? ska dom mynna framåt, samt hur långa ska dom va?

/per

Misstänker att de ska sättas ihop till dubbla längden såsom det gjordes i pK.

Det Rundberg skriver verkar vara korrekt...

[Naqref]

ello!

Sitter på en mycket dålig lina så jag håller mig kort.

Elementplacering:
Sätt diskanten med en marginal på 5mm från överkanten på baffeln. Sätt basen under diskanten med en marginal på 0-2mm. På ytan under basen så sätts portarna någonstans mitt på.

Rörlängd:
Har tyvärr inte den informationen tillgänglig just nu på resande fot så det får jag återkomma till men jag har ett svagt minne att man sätter ihop rören utan att behöva kapa av något av dom. Kan minnas fel. Återkommer om detta.

[1275gt]

hej
det rör på sig
har hunnit pyssla lite med lådorna.

använt överhandsfräsen för första gången

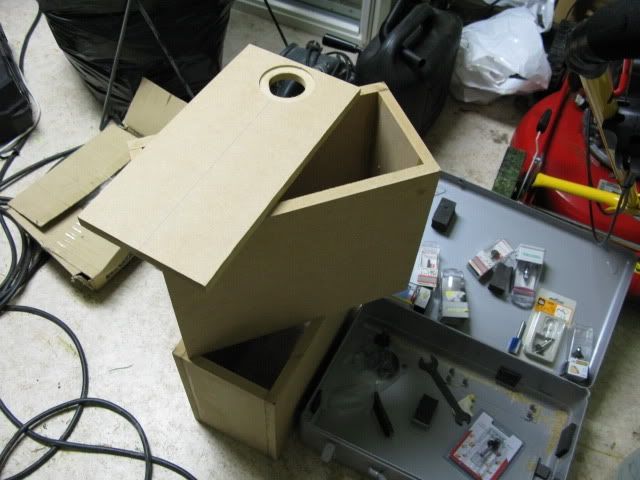

limmat lite lådor.


en vacker dag kanske dom blir klara

har du hittat hur långa rören skulle vara Naqref?

/per

[1275gt]

arbetet fortskrider:)

överhands fräsen va ju en rolig leksak.

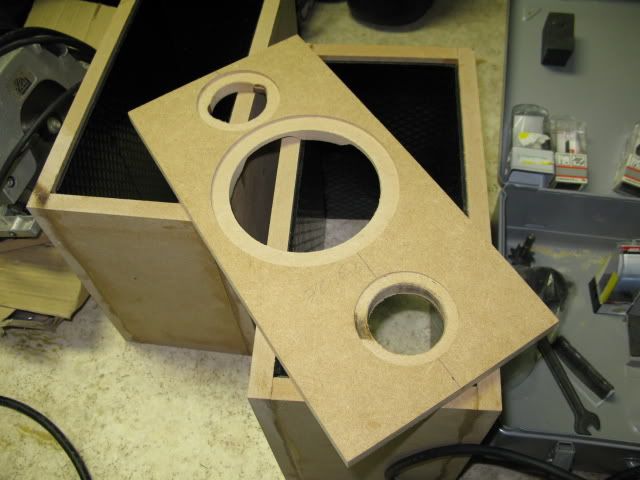

så här ser bafflarna ut framifrån numera.

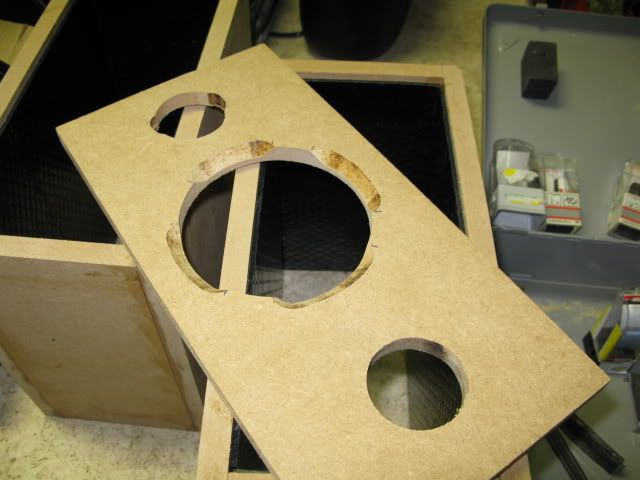

å såhär bakifrån.

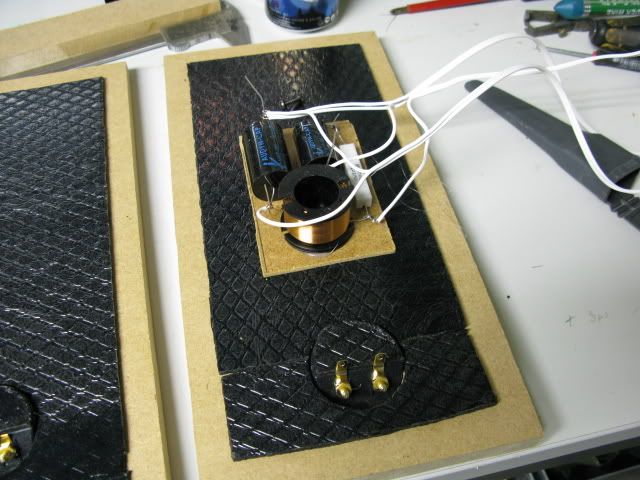

kan man skruva fast filtret på bakväggen här? isf kommer man ju åt det när man skruvar ur bas elementet.


var helt säker på att jag läst att lådan skulle kläs med bitumen från biltema på insidan ! men hittar det inte igen
fan hade ju skrivit upp artickel nr å allt ju! har jag gjort fel nu!!??
ska jag ta bort det igen eller låta det va kvar??

/per

[Maarten]

Låt det sitta kvar om det sitter bra.

[Naqref]

Låt det sitta kvar om det sitter bra.

+1

[peetwa]

Ska bli kul att följa detta bygge!

[1275gt]

läges rapport

tillverkade ett par stativ av spillbitarna.
lådorna är ihop limmade. har börjat snygga till finnishen på dom, slip å kant fräsning.

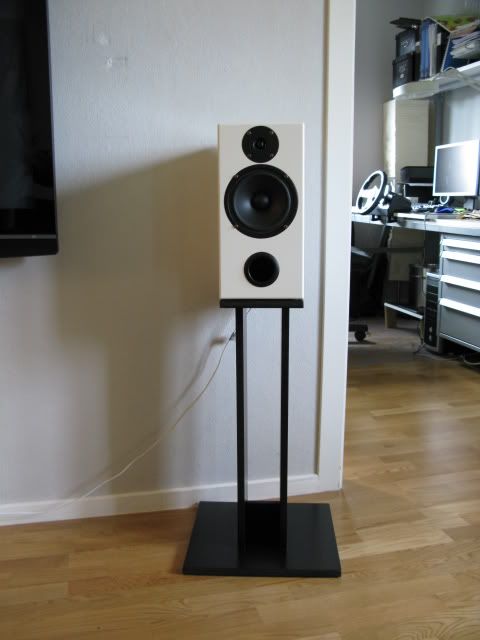

här står dom på sina stativ

funderar på hur ja ska göra med kanterna på lådan?

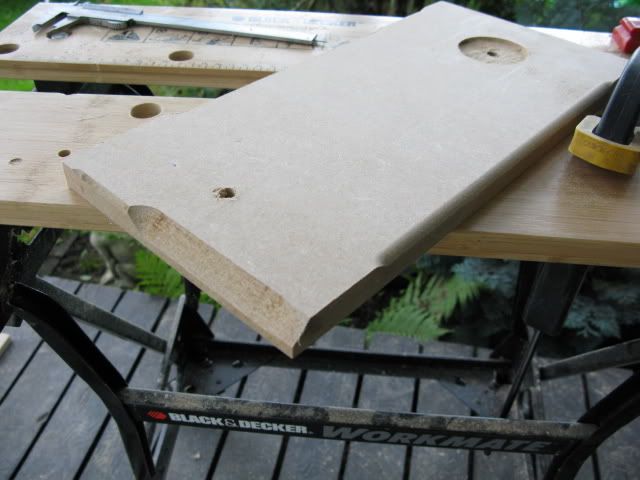

fräsa av i 45graders vinkel på långsidorna av baffeln, å lämna resten av kanterna vassa/obehandlade?

runda kanterna med fräsen. antingen alla kanter eller bara långsidorna av baffeln?

vad tycker ni

hadde tänkt å bara måla lådorna vita eller svarta


olika fräs alternativ.

en annan fråga. hur/var placerar man dämpullsbitarna i lådan??

/per

[Naqref]

Avrundat är tåligast.

Jag återkommer med beskrivning på hur man kanske bör placera dämpningen men man kan gissa sig till att det är ungefär som för pK. Svar tidigast (med reservation för bakfylla) på Söndag.

[1275gt]

hallå

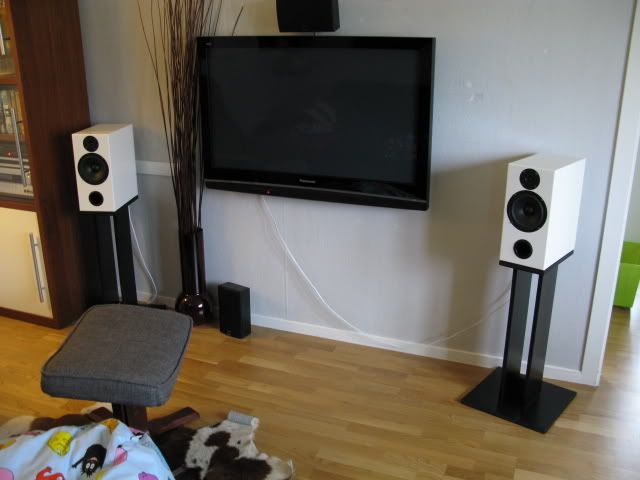

nu står dom i vardagsrummet
att det kan låta så bra med så billiga grejer
nu e ju inte jag någon audiofil av stora mått;)
har väl inte provlyssnat så mycke grejer så jag har ju inte så mycket å jämföra med. men i för hållande till mit dali trio system så låter det ju gudomligt bra!!

trode alldrig det skulle låta så bra nu blir man ju nästan sugen på å bygga mer

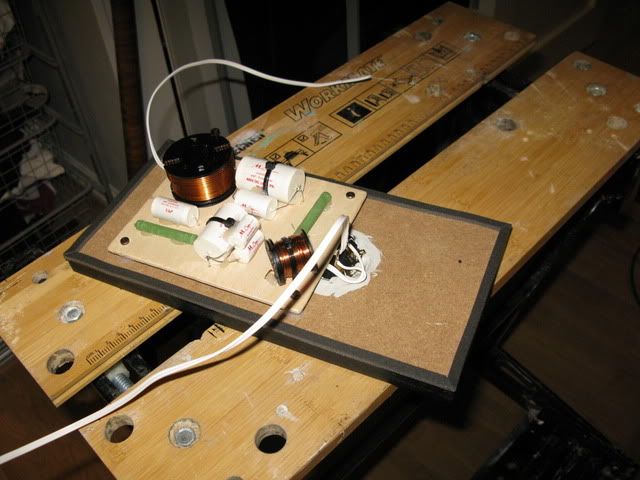

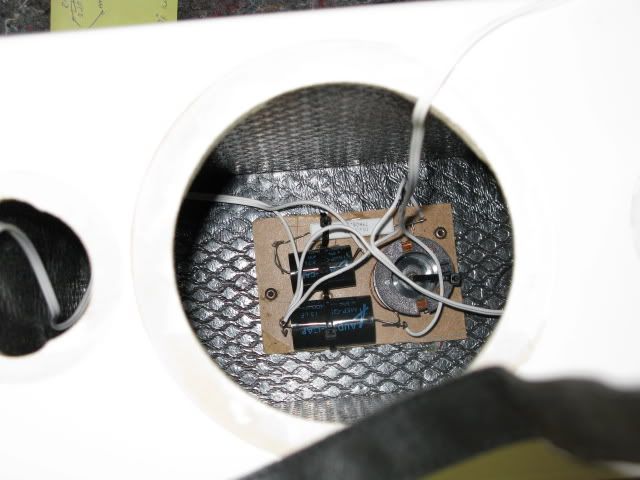

här satte jag filtret

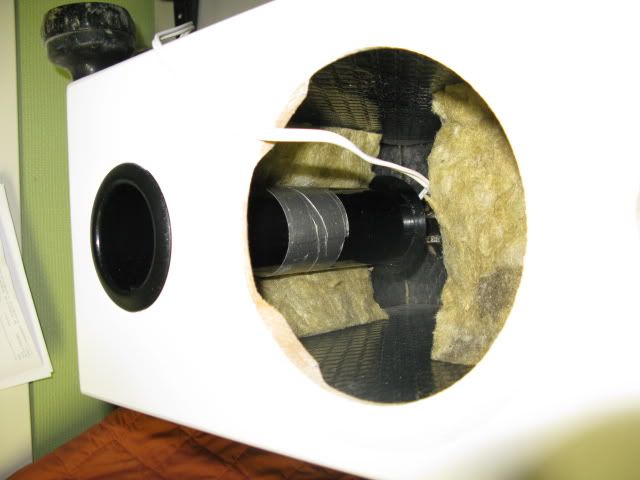

så här dämpade jag samt monterade röret.


från sidan


framifrån


på plats

[MagnusÖstberg]

Bra jobbat

[screen]

Det där blev skitsnyggt!

Jag gillar stativen speciellt, ser stilrent ut och passar högtalarna perfekt!
Vackert med det kontrasterande vita högtalarna mot det kolsvarta stativet.

Passar mellanrummet mellan benparen på stativen för att göra CD-hylla?

[Kalejdokom]

Grattis till riktigt fina byggen! Hur gjorde du med målningen? Blev du nöjd med ytfinishen?

Är det subben som står nere till vänster under TV:n ?

[1275gt]

Grattis till riktigt fina byggen! Hur gjorde du med målningen? Blev du nöjd med ytfinishen?

Är det subben som står nere till vänster under TV:n ?

tackar
slipa spackla å rolla med skumplast roller. jepp e nöjd med finishen

hehe nepp de e inte subben den e i andra hörnet(ur bild). en gammel canton AS25a.

[peetwa]

Fanken vad kul!

[rampitsch]

Ser riktigt bra ut, fint jobbat!

Ska själv strax vara projektledare för bygge av 3 par sådana där, får hoppas vi uppnår samma syfte!

MVH Rampitsch

[Robert_66]

Dessa högtalare, kompleterade med dina stativ...
När jag nyligen var sugen på ett projekt lurade jag på att bygga stativ som dina men göra dom aktiva med Hypex UcD180 moduler.
Det jag tänkte mig var stativ som dina ,men fylla mellanrummet uppifrån och ner med fyra vinkelprofiler i aluminium. Innanför dessa ringkärnetrafo, kondingar likriktarbrygga och Hypexmoduler.
Nu blev det istället att jag byggde monoblock i kantiga boxar istället
(beskrivna i annan tråd). Mina elektrostater kan ju liksom inte stå på den typen av stativ
Nu blir jag sugen på att bygga EPS högtalare med Hypex-stativ.
Varför inte en anläggning i sovrummet också???

[rampitsch]

Man måste ju få vaggas till söms av vackra toner från bra högtalare, eller hur

[m_persson79]

Stämmer in med hyllningskören hur låter dom? Några planer på att dämpa mellan högtalarna/in lite under tvn?

[1275gt]

hej
jo dom har spelat ett tag nu:)
var ju mitt första bygge. blev väldigt positivt överaskad att det kunde låta såpass bra ur något som man byggt själv för så lite pengar.

jo jag har dämpat bakom med ljudabsorbenter.

fick ju blodad tand av det här så dom ersattes faktiskt av ett par pK. som byggdes färdigt så sent som igår!!

har ju bara lyssnat några timmar på pKna änn. å det är ju skillnad:)
men dom kostar ju lite mer också. avsevärt bättre diskant samt väldigt fin kontroll i basen:)

men tycker absolut att EPS erna var prisvärda å lärorika:)

kan helt klart rekomendera dom till andra.

några bilder på pKna.
