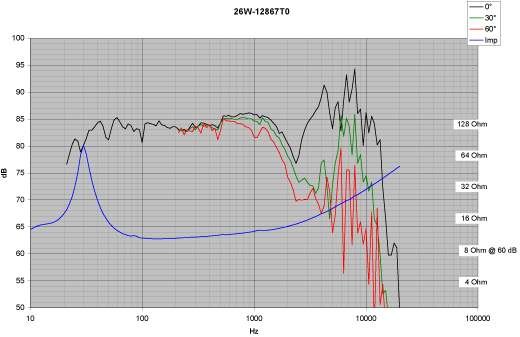

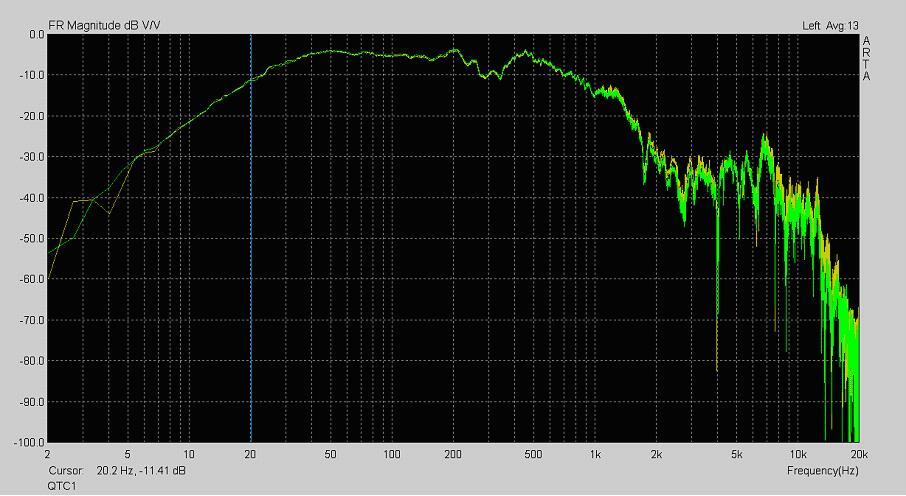

På bilden syns öppna testbafflar med två st. ScanSpeak 26W (12 ohms-varianten av 10" Revelator) som är tänkta att spela ca. 30Hz-300Hz på egen hand eller tillsammans med basmodul ovan 80-100Hz.
Mellan och diskant är inte spikat ännu.
Har lajjat en del med liknande projekt tidigare och målet med detta är att maximera ljudtryckskapaciteten i en kompakt dipol trevägare utan att tumma på finliret. Mått på fronten under 30cm bredd och en höjd runt en meter.
Har tidigare testat med Scan 8565 samt Seas W22 och vet därför att kapaciteten räcker med Scan 26W för akustisk musik i små rum men jag utformar projektet så att det kan knuffa seriöst med hjälp av basmodul. Hänsyn kommer tas till detta vid utformning av mellan + diskant-delen så att inga direkta begränsningar byggs in där. Det betyder i praktiken ett bra (eller kanske två) mellanregister som delas 300-400Hz och bra diskant som delas 2.5-3kHz möjligtvis i en lätt hornladdning.
Ett delmål är möjlighet till toppar på 120dB i hela audiobandet inom det linjära området för elementen samt en bandbredd som sträcker sig en oktav under och över det hörbara spektrat.. dvs. ca 10Hz-40kHz +/-3dB.
I nuläget ser det ut som att delningen blir passiv i trevägaren men att EQ för dipol-peaken samt utsläckningen och högpass sker aktivt/digitalt. Eventuellt endast passivt i delningen mellan diskant och mellanregister och aktivt/digitalt för övrigt.
To be continued..
/Peter
å shit, en sådan spole kostar väl stjortan? finns det ens så stora i folie? går det att lösa på ett billigt vis?
(och jag skulle nog tro att du har rätt)
