lådtips/konstruktion till en 18" bas

av **Askolin** » 2010-11-14 18:35

till en rcf 18" L18-651 som jag för tillfället ha i ett stort horn som inte passar alls, spelar inte bas :roll:

skulle vilja veta vad ni tycker den basen skulle passa till för kontruktion?! men helst en enkel låda sluten eller portad!!

Impedantie 8 Ohm
fs 25 Hz
Qms 6
Qes 0.21
Qts 0.2
Mms 0.101 kg
Cms 0.0004 m/N
Vas 600L
X max 4.5
VD 0.00047 m³
BL 20.8 tesla.mtort

av **PetterPersson** » 2010-11-14 18:49

Luktar horndriver lång väg. Vad är det för horn? Används ett horn per sida? Används EQ?

av **Askolin** » 2010-11-14 18:58

precis, ett horn per sida är det med dubbla 4"? bas bortar i mitten! den eq jag använt är den inbyggda i bil slutsteget då jag har monstret i vinter bilen :oops:

testat inomhus utan eq med ett youtube bas swep och den tystna under ca 150hz :cry:

av **PetterPersson** » 2010-11-14 19:08

Får du in det i bilen är det inget bashorn (tyvärr) Kör du ett per sida får du räkna med (minst) ~500 liter för bra bas ner till 40 Hz...

av **Askolin** » 2010-11-14 21:43

det borde vara ett bas horn, bilen e en volvo 745 som ja föllt bak söten pa för att fa plats me monstret :twisted:

vad skulle du rekomendera för låda och volym för att den ska spela hyffsat bil eller hem

mvh andreas

av **petersteindl** » 2010-11-14 22:23

Är det en sån här du har?

Hur stor e din volvo?

MvH
Peter

av **boom** » 2010-11-15 07:04

Askolin skrev:det borde vara ett bas horn, bilen e en volvo 745 som ja föllt bak söten pa för att fa plats me monstret vad skulle du rekomendera för låda och volym för att den ska spela hyffsat bil eller hem

mvh andreas

Det kommer nog att bli bra 18 tum i en 745 och skall andvända den till bilstreo det kommer nog inte att bli bra i slutändan.
se om du kan hitta några andra basar som är gjorda för att sitta i bil vilket borde fungera bättre.

av **Askolin** » 2010-11-15 12:38

dålig bild men ni ser juh vilken modell det är iaf

hur som kommer nog basen hamna i bilen på något sätt, måste juh testa iaf :twisted:

PetterPersson skrev något om ca 500 liter, är det portat eller slutet då tro, om portat vad för port?!

Mvh

av **NADifierad** » 2010-11-15 12:53

Har du haft hornet inkopplat i bilen?

av **Askolin** » 2010-11-15 13:17

japp

av **NADifierad** » 2010-11-15 13:38

Askolin skrev:japp

Respect!

av **celef** » 2010-11-15 14:57

kan man inte ha den på taket som en takbox, för man vill väl ändå mest spela för dom som är utanför bilen? kan nog vara vettigt att sätta en vindavisare på den och kanske en vinge för att trycka ner lådan mot bilen i höga farter

av **kodapa** » 2010-11-15 15:23

Jag har fått för mig att horn behöver hyfsat stora lokaler och funkar således inte så bra i bil? Vad säger expertisen? Bilden är fö sinnesjukt rolig!

av **variosboy** » 2010-11-15 18:33

Nu fick jag flashbacks från PA-tiden i mitt liv!

JBL:S gamla W18, eller var det V18 lådan kallades för??

av **PetterPersson** » 2010-11-15 21:09

Förslag:

MaxSPL är 125 dB ända ner till 40 Hz.

Lådan. Ursäkta dåliga skissen. Utrymmet bakom elementet (AD) ska vara 80 liter.

*Bilden borttagen, se nästa sida för ritning istället*

Skissen är inte skalenlig. Innerbredd: 60 cm stagen inräknat.

Dämpa hornet med fluffigt material i böjarna, lagom packat. Se till att fluffet ligger kvar med till exempel ståltråd.

Dämpa rätt hårt i kammaren bakom elementet och staga den också.

Staga såhär:

http://www.hififorum.nu/forum/topic.asp ... hichpage=2

av **Askolin** » 2010-11-15 22:06

kan man inte ha den på taket som en takbox

ärligt talat så va det en ide jag och en kompis hade på fyllan :oops:

bilen är juh inte direkt "fin bilen" utan min vinter bil jag köpte för kaffe pengar skattad och besiktigad så vi spånade lite på att spara den till sommaren och ha som slit och släng öl drickar bil med horn på takräcke

tack för låd förslaget, det ska tittas närmare på för horn är något som jag läst mycket om men aldrig hört :!:

av **Fjonkalicious** » 2010-11-15 22:09

Askolin skrev:
kan man inte ha den på taket som en takbox

ärligt talat så va det en ide jag och en kompis hade på fyllan bilen är juh inte direkt "fin bilen" utan min vinter bil jag köpte för kaffe pengar skattad och besiktigad så vi spånade lite på att spara den till sommaren och ha som slit och släng öl drickar bil med horn på takräcke

tack för låd förslaget, det ska tittas närmare på för horn är något som jag läst mycket om men aldrig hört

I så fall: gör som petter säger!

Det lär bli la skitbra!

av **PetterPersson** » 2010-11-15 22:10

Vassego. Låt skivan som pekar mot E peka rakt mot mitten på den skivan. Samma för C.

Låt avståndet skiva -> sida C vara 17 cm

Låt avståndet skiva -> sida E vara 35 cm

av **Fjonkalicious** » 2010-11-15 22:15

Sitter magneten och korgen i kavitet AD om jag förstår det rätt?

av **PetterPersson** » 2010-11-15 22:18

Ja, högst upp. Jämför med hornet i länken ovan (dock inte stagat i mynningen):


av **PetterPersson** » 2010-11-15 22:20

Rätt kaxig mätning från hornet i inlägget ovan. 30-300 Hz8)


Detta är ett nytt sätt att konstruera bashorn där man utnyttjar veckning
och olika utvidgningar i varje segment för att lura hornet att gå djupare
med jämnare tonkurva än vad som normalt är brukligt för ett traditionellt
framräknat horn.

av **Askolin** » 2010-11-15 22:21

Låt avståndet skiva -> sida C vara 17 cm

Låt avståndet skiva -> sida E vara 35 cm

tänker jag fel eller blir det inte tvärt om?? precis slutat jobbet så jag kan ha fel :wink:

av **PetterPersson** » 2010-11-15 22:25

Askolin skrev:
Låt avståndet skiva -> sida C vara 17 cm

Låt avståndet skiva -> sida E vara 35 cm

tänker jag fel eller blir det inte tvärt om?? precis slutat jobbet så jag kan ha fel

Jomenvisst. My bad!

av **Fjonkalicious** » 2010-11-15 22:27

PetterPersson skrev:Rätt kaxig mätning från hornet i inlägget ovan. 30-300 Hz8)

Detta är ett nytt sätt att konstruera bashorn där man utnyttjar veckning
och olika utvidgningar i varje segment för att lura hornet att gå djupare
med jämnare tonkurva än vad som normalt är brukligt för ett traditionellt
framräknat horn.

Ser nästan lite lömskt rakt ut när en amatör tittar på det?

Vad skulle krävas för att få en liknande lösning att gå ännu djupare?

av **PetterPersson** » 2010-11-15 22:34

Ja, jag blev helt förvånad själv. Ägaren säger att det är ett sjujäkla klipp i
basen som låter helt oansträngd. Han delar vid 80 Hz. Det är viktigt att
tonkurvan ovanför delningsfrekvensen ser fin ut för att delningen mot
topparna ska gå fint. Kul att denna typ av frontladdade horn fungerar
som tänkt! För att få dem att gå djupare kravs en längre horngång och
större munarea. Man bör dock hålla under ca 3 meter om man inte har
möjlighet till att tidskompensera topparna. Annars kommer basen att låta
efter.

av **petersteindl** » 2010-11-15 22:41

Fjonkalicious skrev:
Askolin skrev:
kan man inte ha den på taket som en takbox

ärligt talat så va det en ide jag och en kompis hade på fyllan bilen är juh inte direkt "fin bilen" utan min vinter bil jag köpte för kaffe pengar skattad och besiktigad så vi spånade lite på att spara den till sommaren och ha som slit och släng öl drickar bil med horn på takräcke

tack för låd förslaget, det ska tittas närmare på för horn är något som jag läst mycket om men aldrig hört

I så fall: gör som petter säger!

Det lär bli la skitbra!

+1. Fram med verktygen

Det ser jättebra ut.

MvH
Peter

av **Askolin** » 2010-11-15 23:02

men den sluta kammaren ska vara på 80 liter inklusive element, ska man då utgå från de måtten sen då?! basen är juh rätt stor så lådan blir juh ganska så tjock, tänkte hur mycke det påverkar?!

av **PetterPersson** » 2010-11-16 07:31

80 liter netto. Räkna med att basen tar 3 liter. Kom ihåg att räkna bort stagvolymen också. Stagen är dock medräknade i horngången.

Själva formen är inte jättekritisk eftersom det handlar om så låga frekvenser.

av **Askolin** » 2010-11-19 01:19

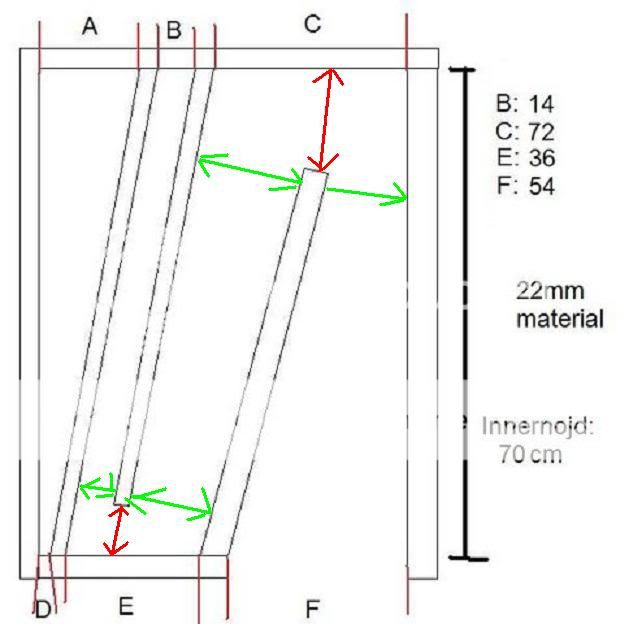

kom på att jag saknade de här måtten (de röda och gröna paint strecken) :lol:

ska sätta mig och göra en ritning på detta någon dag, vore skitkul att testa på att bygga ett horn och se om man kan få något ljud ur basen

av **PetterPersson** » 2010-11-19 07:16

PetterPersson skrev:Vassego. Låt skivan som pekar mot E peka rakt mot mitten på den skivan. Samma för C.

Låt avståndet skiva -> sida C vara 35 cm

Låt avståndet skiva -> sida E vara 17 cm

De gröna måtten faller ut av sig själv då skivorna pekar mot mitten på C och E. Ser fram mot bygge
