Hur "bra" är Obi T22?

[Kraniet]

om man jämför med andra diskanter i småformat alltså. tex denna http://www.seas.no/index.php?option=com ... Itemid=183

jag undrar eftersom jag behöver en högkvalitativ diskant med litet format. Jag har köpt en Obi men innan jag klipper bort den vinklade metallen och testar hur det ser ut i baffel så undrar jag om det går och säga nåt om hur "bra" den är som diskant relativt annat.

Den kommer förmodligen delas 2-2,5kHz med 4e ordningens LR.

[celef]

kan du inte koppla in den och köra den ståendes ovanpå högtalarlådan, så gör jag med andra diskanter och det fungerar prima, då kan du själv avgöra ljudkvaliten, och vill du vara petig så mäter du lite på den oxå

[johaneriksson]

om man jämför med andra diskanter i småformat alltså. tex denna http://www.seas.no/index.php?option=com ... Itemid=183

jag undrar eftersom jag behöver en högkvalitativ diskant med litet format. Jag har köpt en Obi men innan jag klipper bort den vinklade metallen och testar hur det ser ut i baffel så undrar jag om det går och säga nåt om hur "bra" den är som diskant relativt annat.

Den kommer förmodligen delas 2-2,5kHz med 4e ordningens LR.

Har du kommit fram till hur bra den är?

[Kraniet]

jag måste tyvär vänta på en ny mikrofon. men jag återkommer. :)

[Fjonkalicious]

Hur gick det kraniet?

Mvh

Filip

[faulhund]

I den här tråden diskuterades bl.a. även olika diskanter för "carlssonbruk". Den innehåller också de enda mätningar på T22oajag sett ... inte från konstruktören eller tillverkaren utan från entusiasten Johan_H. Men inte ens "IÖ" har haft något att invända mot dem.
Däremot anser han att det är något väsensskilt om man använder en kondiskant eller en domediskant m.a.p. spridningen vid de högsta frekvenserna!

[Kraniet]

dom mätningarna som presenteras där är väl då diskanten är monterad som den är på carlssonhögtalarna. Det blir ju en annan frekvensgång då den monteras i en baffel.

jag ska försöka få till en mätning så fort som möjligt. har inte haft tid..

[faulhund]

M.a.o. skulle det intressera Dig också att höra av Johan_H, som planerade att använda T22oa i sina Kolboxar. Det är alltså med baffel (om än rund i stället för plan!) och ett försänkt galler. Se här!
Men observera att nästan alla diskanter är avsedda att sitta i låda förutom T22oa och t.ex. den här "göken", HiVi TN28.

[Kraniet]

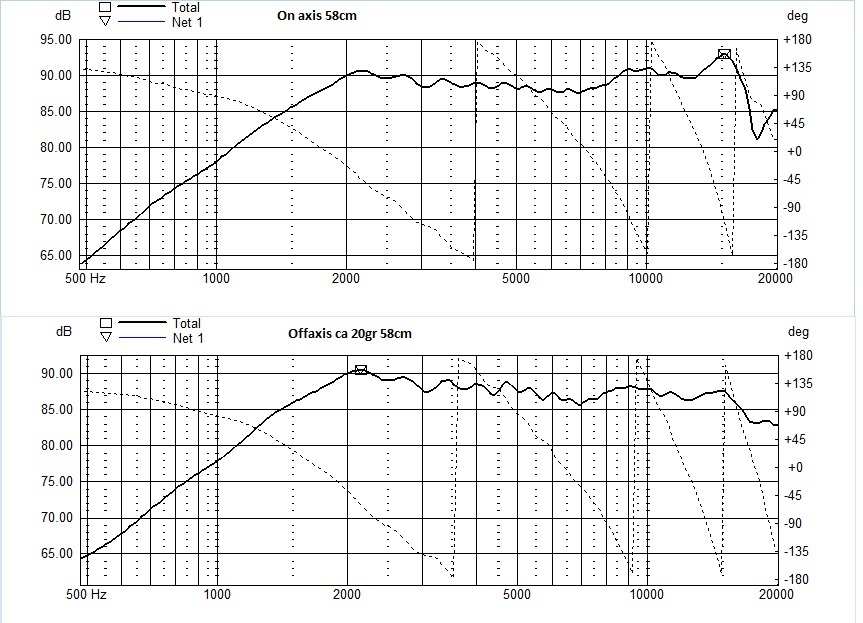

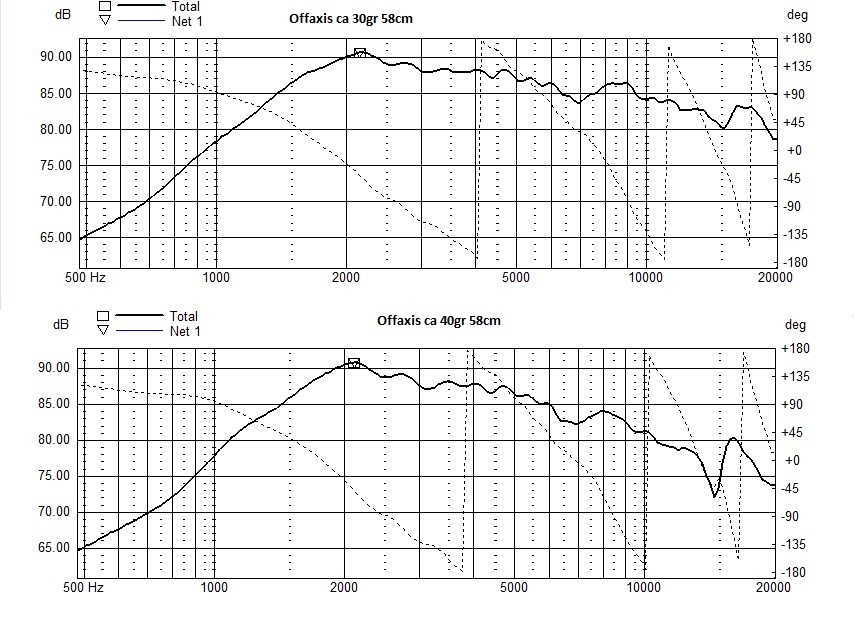

Ja nu har jag gjort några mätningar. Det är taget med Jmls med 10ms gate. En slags baffel av papp gjordes, ca 100x80cm. Vet inte om mätningen säger allt för mycket. Onnaxis ser det inte så roligt ut men destå trevligare off-axis, och det är ju så den är tänkt att användas.
Kan säga det också att vinklarna ska tas med en stor nypa salt. Med diskanten liggandes på golvet, pekandes uppåt blir det svårt att fastställa vinkeln ordentligt. Mätningen är inte kalibrerad så dB-nivån är inte absolut.




edit: ska tillägga att den vinklade delen på diskanten klippte jag bort så den är helt plan med baffeln.

edit2: kan ju lyfta in bilden från den andra tråden. Vissa likheter syns ju. Mest uppenbart är puckeln vid 10kHz och vilken effekt baffeln ger.

[MagnusÖstberg]

Ser bra ut!

[brumel]

Vore ju kul att se en motsvarande mätning på OBI bredbandare som IÖ konstruerat tänkt för 60-tals Carlsson typ OA5.

Känsligheten verkar ju vara kanon (även kompenserat för stigande trend) men det krävs väl med tanke på att den ska stråla uppåt.

[MagnusÖstberg]

Tittar du på energikurvan så skulle jag inte kalla det för stigande trend alls...?

[Maarten]

Ja nu har jag gjort några mätningar. Det är taget med Jmls med 10ms gate. En slags baffel av papp gjordes, ca 100x80cm. Vet inte om mätningen säger allt för mycket. Onnaxis ser det inte så roligt ut men destå trevligare off-axis, och det är ju så den är tänkt att användas.
Kan säga det också att vinklarna ska tas med en stor nypa salt. Med diskanten liggandes på golvet, pekandes uppåt blir det svårt att fastställa vinkeln ordentligt. Mätningen är inte kalibrerad så dB-nivån är inte absolut.

[ Bild ]
[ Bild ]

edit: ska tillägga att den vinklade delen på diskanten klippte jag bort så den är helt plan med baffeln.

edit2: kan ju lyfta in bilden från den andra tråden. Vissa likheter syns ju. Mest uppenbart är puckeln vid 10kHz och vilken effekt baffeln ger.

[ Bild ]

Råkade springa på denna tråd i samband med dialog.
Så här mäter Carlssonkult dessa med sin suddiga LTAS-metod:


Rätt hög dist:


Ett alternativ kan vara (med annat filter förstås): BC25SC55 för halva priset, jämnare frekvensgång och klart lägre distorsion. Spridning är svårare att jämföra utan att använda samma diagram.




BC25SC55 mätt nära, 22 cm:
