Försök till rörsteg-nytt försök

av **flathead** » 2011-02-09 22:18

Skulle vilja bygga ett litet rörsteg av det som samlats i lådorna under åren.

2st 5k utgångstrafos som ser friska ut fast modell mindre.

1 låda 6L6 av 6 rör borde 2 vara krya

En trave ECC81 av varierande modell

Så då fattas bara ett superenkelt schema med ovan ingredienser.

Har tyvärr inte kunskap att konstruera ett själv.

Några bra förslag?

av **ollenorell** » 2011-02-09 22:32

Du måste nog berätta lite mer om vad det är för utgångstransformatorer. Det är dessa som avgör vad du kan bygga.

Är det single end-trafar, eller push pull-trafar? Vad vet du om dem?
Vad satt de i från början?

av **flathead** » 2011-02-09 22:58

SE trafos ur det stora skrotlagret.

En totalt vild gissning av storlek att döma 5-10w effekt

av **flathead** » 2011-02-09 23:29

Hitta ett schema kan det vara något

http://sarris.info/main/6l6-single-ended-tube-amp

av **flathead** » 2011-02-10 11:33

Då utgångstransformatorerna är i klenmodell har jag istället letat upp några 6V6.

I sann snikanda har en transformatorernas ur moder lindats om och ger nu 230-0-230 och 6.6 i tomgångsspänning.

Skulle vilja köra 6X5 eller 6X4 som likriktare.

3 st oidenrifierade chokar har hittats.

av **flathead** » 2011-02-10 15:32

Det gick ju snabbt att linda om nättrafon.

Alldeles ini H-E för snabbt 5V till likriktarröret SPÅNHUVUD!!!!

Tillbaka till ruta 1 eller hitta annat rör.

Ska dunka huvet i köksbordet en stund till innan jag bestämmer mig.

Börjar med chassit i förhoppning att alla snälla på forumet bidrar med ett elegant schema.

av **KarlXII** » 2011-02-10 15:40

Såja, lugn och fin. Det löser sig. :lol:

av **Ragnwald** » 2011-02-10 16:27

Du mäter väl trafon lastad?

Vad är det för material i bordet?

av **flathead** » 2011-02-10 17:10

Trådlindad pot modell stor hedenhös och två multimetrar.

En timme på bänk utan att bli mer än ljummen mer avancerat än så blir det inte i den här vedbotrimmarens regi.

Ska leta ny mindre trafo och linda igen den förra räcker till något betydligt större.

Furu bordet höll trä mot trä osv.

av **soundbrigade** » 2011-02-10 17:54

Det är i rörens värld inte alldeles orätt att undvika underdimensionerade nättrafar.
Och i svenska språkets värld ska man undvika dubbla negationer.
Jag menar det är bra att köra 50 - 100% överdimensionerat (ström) på nättrafarna.

Här är en bra sida för att beräkna ström, spänning och effekt:
http://www.sowter.co.uk/rectifier-transformer-calculation.htm

av **ollenorell** » 2011-02-10 17:56

Du måste nog känna till utgångstrafarnas primärimpedans för att veta vilka rör/koppling som är lämplig. Dessutom bör du veta hur mycket DC de tål innan de mättas!

Det går att mäta upp transformatorns impedansomstättning om det inte redan är känt!

Exempel: en 230V:12V-nättrafo

Lindningsförhållande= 230/12=19.1

Lindningsförhållandet i kvadrat ger impedansomsättningen:
19.1^2=367

Av detta följer: Om du lastar denna trafos sekundär med 8ohm kommer det reflekteras som 2938ohm på primären. 8*367=2938ohm

Med denna kunskap och en smart testuppkoppling kan du mäta upp dina utgångstrafos!

Lindningsförhållandet kan du ju få genom att lägga en känd AC-spänning över primären och mäta sekundärspänningen.
Där är förhållandet!
Lämplig frekvens för mätningen vet jag inte. Någon där trafon arbetar effektivt är nog bra. 1kHz?

Sedan ska du nog lasta sekundären lite också under mätning för att få realistiska värden! En olastad trafo ger lite högre spänning...

av **flathead** » 2011-02-10 18:05

Trafosarna märkta U50

In 5k

Ut 0-5-8

Det är effekt tåligeten som är gissningsleken för dagen.

Gissning baserat på storlek 5-10w snarare 5

av **Ragnwald** » 2011-02-10 18:18

Vad väger de?

av **flathead** » 2011-02-10 18:24

Vågen säger 630g styck inga bjässar direkt

av **soundbrigade** » 2011-02-10 19:42

Satsa på 6V6 eller EL84.

av **flathead** » 2011-02-10 19:57

Ok Soundbrigade 6V6 får det bli då.

På din inrådan har transformatorklumpen behållits nu kompletterad med 5v lindning.

Står på köksbordet och tuffar med 2.5 A 6.3V för att kolla funktion.

Chassit har tagit form gammal pultlåda vänd opp och ner pimpad med rackhandtag.

Men fortfarande inget schema.

Har jag som vanligt börjat i fel ände?

av **Ragnwald** » 2011-02-10 20:42

EL95 är ju en kandidat, om strömtåligheten hos utgångstrafona är låg.

Har två PP-trafos liggandes och en binge EL95, ett bygge som ligger och väntar på sin tur. De väger exakt 700g stycket.
Bara som en jämförelse.

av **flathead** » 2011-02-10 21:04

Tanken var ju att omsätta bra att ha lådan till välljud.

6V6 finns 7st av varierande modeller

Om utgångstrafon ger upp är det väl bara att ta en störrekärna och linda en ny!

Linda trafos är jag inte helt kass på.

Konstruera rörsteg totalt förvirrad !

Så 6V6GT + 12AT7WA +6X5GT/G får det bli

Gillar tanken på rörlikriktare

Nu sträcker jag ut handen i hopp om att någon bidrar med ett halmstrå.

Eller ett Schema.

av **Ragnwald** » 2011-02-10 21:18

Har du funderat över ingångskänsligheten?
Ska den kunna drivas direkt av en CD-spelare, Dator etc?

Magnus,
Hur gick det med din Darling 1626 amp? Kan den funka här?
Länk

av **soundbrigade** » 2011-02-10 21:36

Just det, Darling!!!! Men de däringa 1626 är nästan lika dyra som WE 300B!!!

Runt tio dollar stycket.

Min Darling är "under ombyggnad", dvs jag kör den som SE-stärkare med PP-trafar i s.k matrix-koppling.

Jag tror dock att din idé med 6AQ5 är en kul idé. I min samling "projekt som varit på G i tio är" finns ett sådant bygge. :oops:

av **flathead** » 2011-02-10 21:43

Ragnwald det vore ju elegant om den hade gain nog att drivas direkt men annars får väl något gammalt försteg hjälpa till.

Har efter att 5v lindningen är tillagd valt ett 6.3v likriktarrör suck!!!

av **soundbrigade** » 2011-02-10 21:45

Jag har hittills inte snott ihop något som inte kunnat drivas direkt från CD-spelare e dyl.

av **flathead** » 2011-02-10 21:49

Låter lysande

Vad ska jag muta er med för att hjälpa mig få ihop ett schema!

av **Ragnwald** » 2011-02-10 23:04

Rainer zur Linde, har en enkel men välbyggt alternativ i sin bok.
Nu är jag inloggad där, skulle du inte se schemat, kan jag lägga upp det.
http://diyaudioprojects.com/Schematics/ ... ematic.htm

Fordrar hela 1,5V för full output.

av **soundbrigade** » 2011-02-10 23:18

Jag har en del länkar från sajt. Kolla HÄR.

av **flathead** » 2011-02-10 23:27

Ok Ragnwald jag har dom flesta delarna till det schemat.

Är det olämpligt med ECC81 istället.

Eller för mycket jobb att ändra ?

av **Ragnwald** » 2011-02-10 23:39

Du kan inte byta rör, utan att räkna om hela förstärkaren, i princip.
Ett så här pass seriöst koncept, följer man till punkt och pricka.

Allt går naturligtvis, om kunskap, rördata och mätutrustning finns till hands. Jag skulle inte ändra på rören.
Kanske inte för inte han valt ECC83 i detta fall, när han annars nästan alltid använder ECC81 där det är möjligt.

av **flathead** » 2011-02-10 23:44

Då kör vi på Schemat men rörlikriktare blir det i alla fall.

Hur får man upp en bild på skatbot här itråden?

av **Ragnwald** » 2011-02-10 23:52

Allright. Du kan börja med photobucket så länge, sen kontaktar du en gubbe i London, som heter Hali, för att få egen FTP-domän här.

av **flathead** » 2011-02-11 00:33

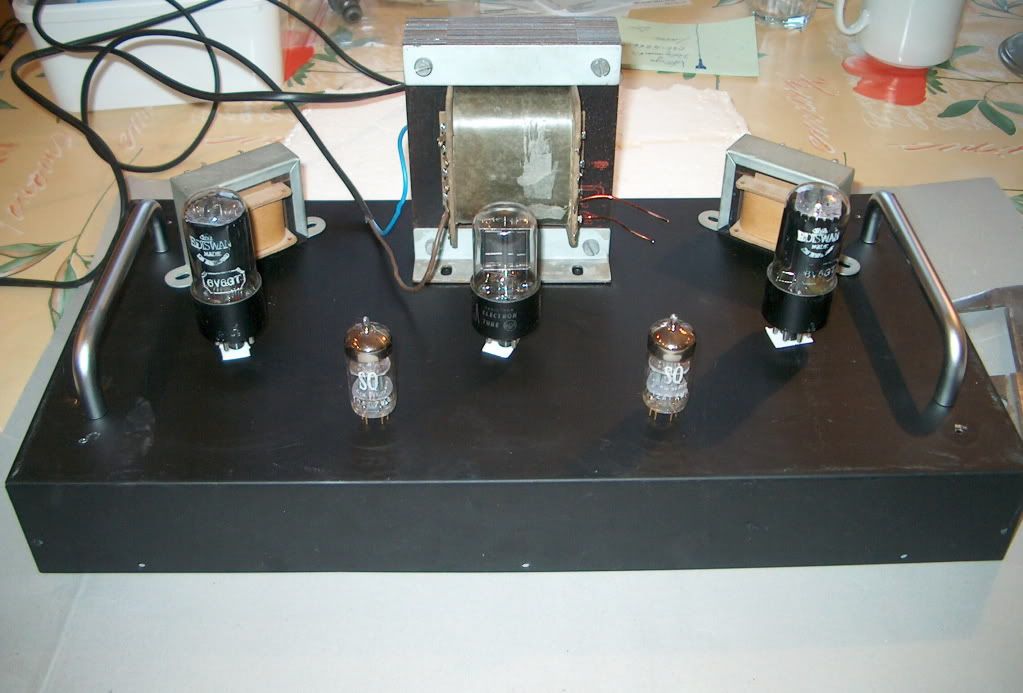

Då provar jag att lägga upp en bild på återvinningen


Blir till att shoppaloss på ett ECC83 fanns bara 1 i lådorna

Ska borra lite imorgon
