LM4780 bygge

[UrSv]

Efter att avr7000 visat sina superfina slutstegsbyggen kommer här ett par steg jag precis avslutat. Långt ifrån lika fina och ungefär en tusendel så mycket DIY. Men funkar gör dom!

Det är två trekanalssteg baserade på LM4780 som är tänkta till en aktiv trevägare där jag använder ett stereokort för diskant respektive mellanregister samt ett parallellsteg för basen. De är egentligen bara tilltänkta för att kunna testa om jag får till trevägarna någorlunda och duger de så blir det nog lite kraftigare och bättre steg senare. Trafona kommer från Amplimo.nl ock är på 2*22 VAC @ 160 VA styck. Det räcker och blir över. Filter blir ett MiniDSP 2x8.

Korten kommer från ChipAmp för parallellt och AudioSector för stereo.

Bilder:

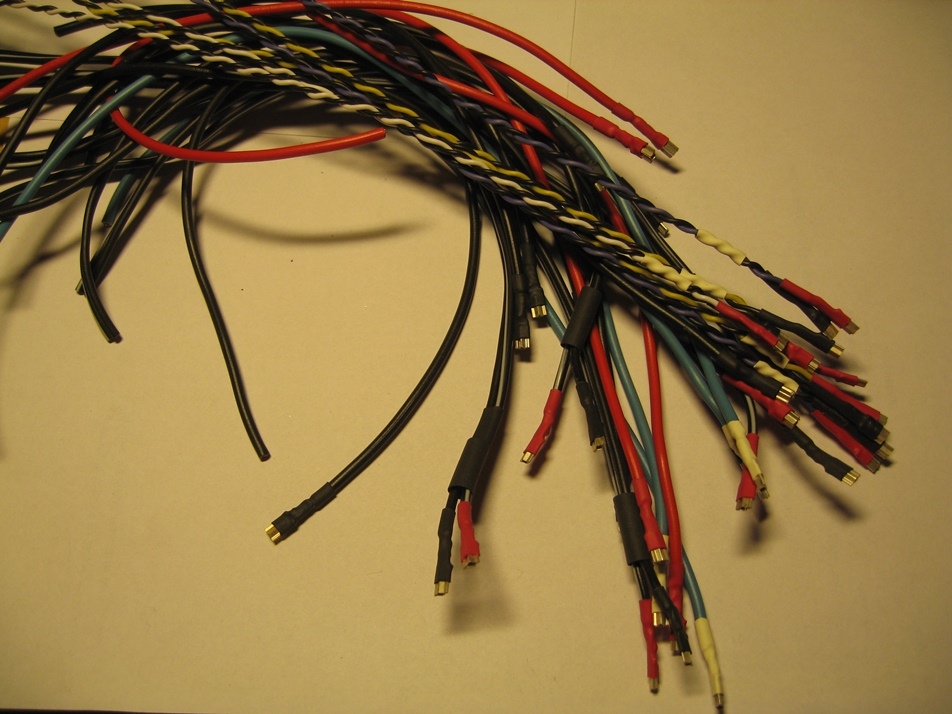

En rackarns massa kablar konfektionerade för internt bruk:

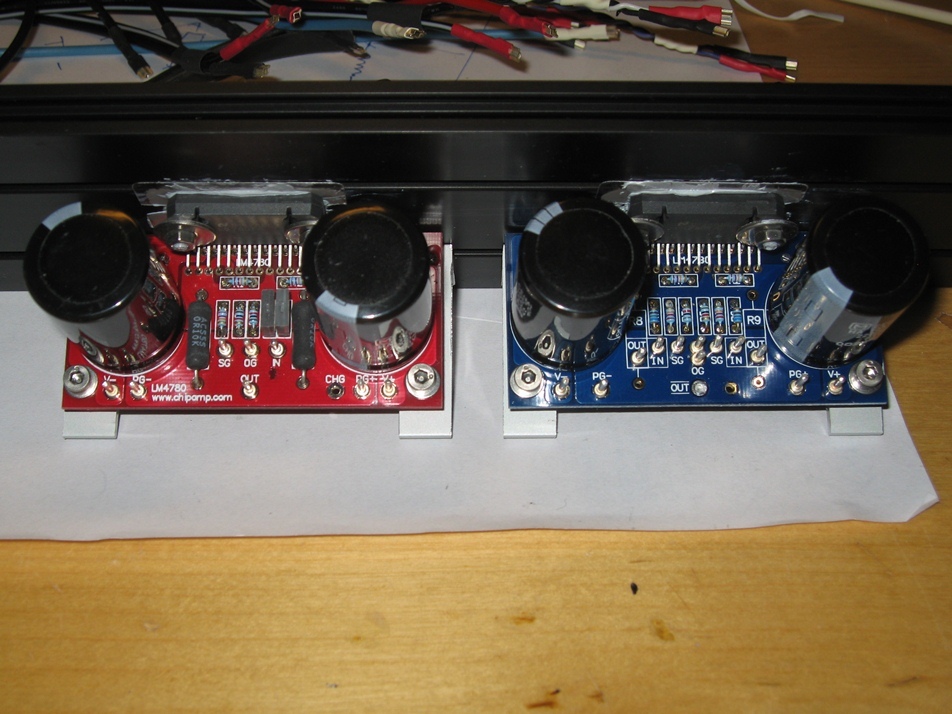

De två korten (rött är parallellt och blått är stereo):


Alternativ vinkel...:


De två kretsarna LM4780TA monterade med silikonguck och MT-200 Micabrickor.

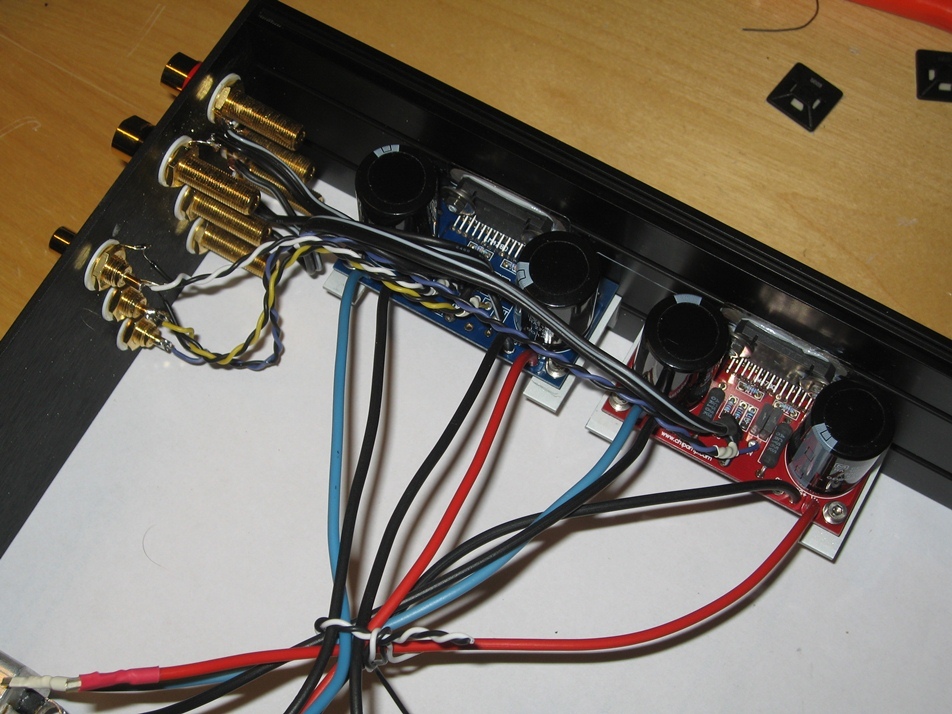

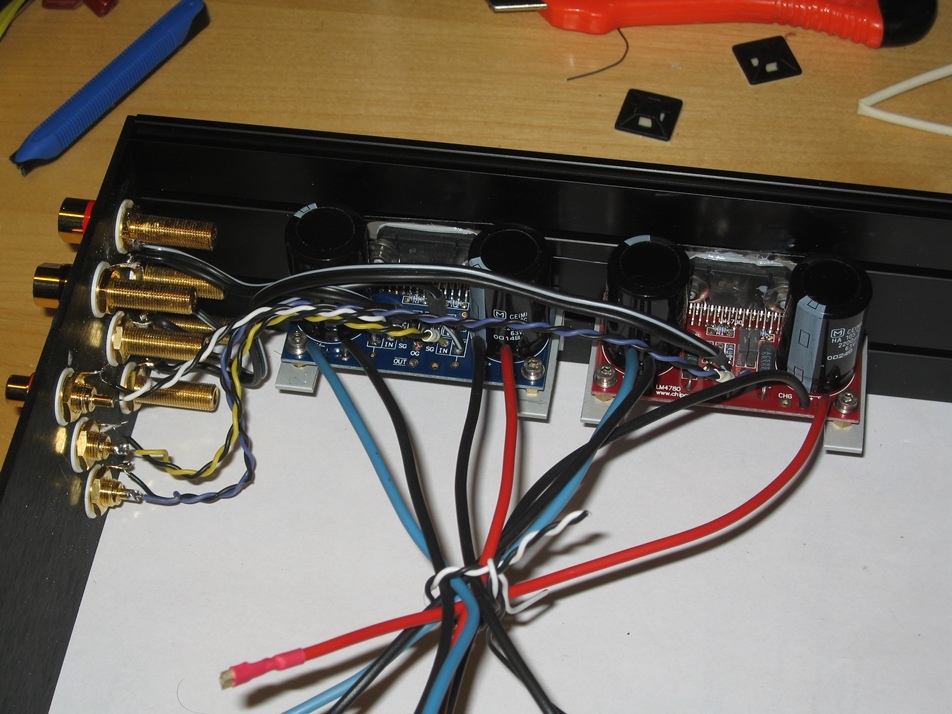

Två spegelvända trekanalare från insidan i princip färdiga:


Det färdiga resultatet i Hifi2000-lådor:

[MagnusÖstberg]

Så.. nu väntar vi bara på nästa bildserie också - på ditt LM3886 bygge

[UrSv]

Så.. nu väntar vi bara på nästa bildserie också - på ditt LM3886 bygge

Det var länge sen det blev klart. De nya stegen blev LM4780. Är det inte du som skall bygga steg baserad på LM3886?

[Fjonkalicious]

Vad talar vi om för effekt och klass?

Finns det någon vettig länk till samlingsinfo kring LM4780 eller just där du fått dina prylar ifrån?

Mvh

Filip

[UrSv]

Vad talar vi om för effekt och klass?

Finns det någon vettig länk till samlingsinfo kring LM4780 eller just där du fått dina prylar ifrån?

Mvh

Filip

Dessa bör ge ca 75 W i 4 Ohm och kanske lite enklare för det parallella steget då det pallar lite mer ström. Klassen är "god" eller "B" (har jag för mig även om de kallar den Quasi-AB) beroende på vad man menar.

All info finns i databladet:

http://www.ti.com/lit/ds/symlink/lm4780.pdf

Korten kommer från http://www.chipamp.com/ respektive http://www.audiosector.com/ .

[MagnusÖstberg]

Är det inte du som skall bygga steg baserad på LM3886?

Det är ju ingen som kan svara på mina frågor och jag är för kass

[UrSv]

Är det inte du som skall bygga steg baserad på LM3886?

Det är ju ingen som kan svara på mina frågor och jag är för kass

Klart jag kan svara på dina frågor! Du är ju bara så kinkig med att jag skall svara rätt...

[MagnusÖstberg]

[rikkitikkitavi]

vad har du för frågor ?
