Byggtråd: QUADRUPLUM (KLARA!)

[S]

Jag måste ju ha blivit galen? Hinner precis bli klar med ett projekt och då går jag i tankarna med att börja ett nytt?

Suck... Ja vad ska man göra?

Tänkte modifiera mina småttingar till golvare

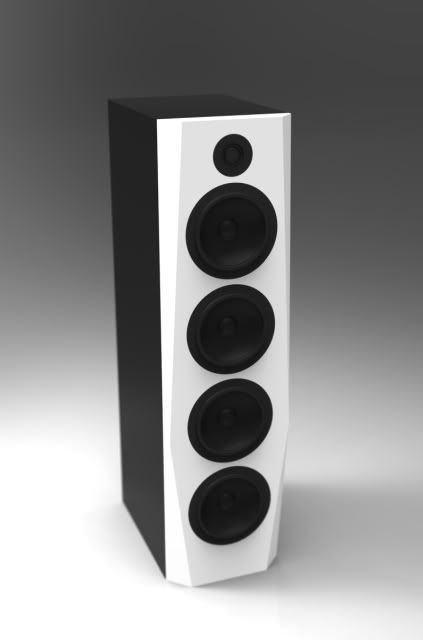

Detta är den tänkte designen:




Som ni ser så tänkte jag trycka in lite fler mellanregister! Tänkte köra på samma element, då de låter så himla bra!

Ska även prova att måla med Nextel's färger, men då får jag ta och handla en HVLP spruta!

Inte nog med det utan jag tänkte använda mig av Abletec moduler + mini dsp och köra högtalarna helt aktiva!

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Kan detta bli något tro?

S

[AndreasArvidsson]

Ser riktigt snyggt ut. Du har ett väldigt bra öga för estetik

[paa]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

[S]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

Tänkte på nätspänning! Så det går med andra ord?

[S]

Ser riktigt snyggt ut. Du har ett väldigt bra öga för estetik

Tack

[MagnusÖstberg]

Du får inte mata nätspänning i en sådan kontakt!!

[paa]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

Tänkte på nätspänning! Så det går med andra ord?

Det var ju det jag skrev att man inte borde göra.
Absolut inte, borde jag nog lägga till.

[S]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

Tänkte på nätspänning! Så det går med andra ord?

Det var ju det jag skrev att man inte borde göra.
Absolut inte, borde jag nog lägga till.

Okej
Vad kan man då använda för snygga kontakter? Typ låsbara skulle ju vara trevligt!

[Purre]

Kollade lite på elfa. Speakon är godkända för 250V, 30 eller 40A. Med andra ord går de att använda till nätspänning dock kanske inte att rekommendera pga möjligheten att blanda ihop kablarna.

Det som stod hos elfa allt som allt var följande:

Tekniska data
Provspänning 4 kV
Kontaktresistans <3 mΩ
Poltal 2
Nominell spänning 250 VAC
Nominell ström 30 A
Anslutning Skruv-/lödanslutning
Utförande Kabelhylsdon
rak
Husmaterial Polyamid
Kabelingång 6...10 mm
Temperaturområde -30...+80 °C
Färg Blå

[NADifierad]

Vad spännande ! Siktar du på någon form av 2,5 vägs variant?

[boom]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

[UrSv]

Speakon skall inte användas för nätspääning även om specifikationerna tycks räcka till. För spänning heter kontakten powerCON (den uppmärksamme ser skillnaden i namn mellan speakCON och powerCON ).:

http://www.neutrik.com/en/industrial/po ... rcon-20-a/

[paa]

Jag tror det stod någonstans bland alla Neutrik-dokument, att speakon bara ska användas till audio.
Undrar bara om det är möjligt att sticka in en 1/4" hörlurspropp i den där Powercon?

[PerStromgren]

Vad kan man då använda för snygga kontakter? Typ låsbara skulle ju vara trevligt!

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

[Fjonkalicious]

Typ en festool-variant?

[S]

Vad spännande ! Siktar du på någon form av 2,5 vägs variant?

Nej det hade jag inte tänkt på direkt Vad är det man vinner på att göra på det viset?

Vet inte riktigt hur djupt jag kan få dessa att gå?

Speakon skall inte användas för nätspääning även om specifikationerna tycks räcka till. För spänning heter kontakten powerCON (den uppmärksamme ser skillnaden i namn mellan speakCON och powerCON ).:

http://www.neutrik.com/en/industrial/po ... rcon-20-a/

Ja det är ju ett alternativ då! Undra var man kan få tag på dom till ett bra pris? Elfa är ju lite väl dyra tycker jag!

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

Högtalarna ska ju vara helt aktiva så jag tänkte trycka in förstärkare och dsp i lådan!

Typ en festool-variant?

Jo men går de att få tag på?

S

[S]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

Menar du simuleringar? För högtalarna finns bara i datorn än så länge!

[boom]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

Menar du simuleringar? För högtalarna finns bara i datorn än så länge!

Nix riktiga mätningar så man kan se vad dom går för .

[AntFra]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

Menar du simuleringar? För högtalarna finns bara i datorn än så länge!

Nix riktiga mätningar så man kan se vad dom går för .

Zaph har.

[PerStromgren]

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

Högtalarna ska ju vara helt aktiva så jag tänkte trycka in förstärkare och dsp i lådan!

Jag fattar inte vad det är för fel på:

[paa]

Ska det vara jordat eller dubbelisolerat?

[NADifierad]

Vad spännande ! Siktar du på någon form av 2,5 vägs variant?

Nej det hade jag inte tänkt på direkt Vad är det man vinner på att göra på det viset?

Vet inte riktigt hur djupt jag kan få dessa att gå?S

Man kan på så sätt kompensera för baffelsteget, dvs baffelns förstärkning av högre frekvenser genom att låta några av elementen spela de frekvenser som inte förstärks. Jag kollrade nästan bort mig själv där...

Men även för att undvika loobingbekymmer pga ett stort cc avstånd mellan elementen i förhållande till den högsta frekvensen de ska återge.
Det senare kan du läsa mer om här:
http://www.faktiskt.se/modules.php?name ... 99#1181199

Lycka till! Att de kommer att bli snygga vet jag redan .

[S]

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

Högtalarna ska ju vara helt aktiva så jag tänkte trycka in förstärkare och dsp i lådan!

Jag fattar inte vad det är för fel på:
(Bild på ful kontakt)

Dom är fula och inte lika smidiga som typ en powercon Sen skulle det vara smidigt med en låsbar kontakt som sagt!

Ska det vara jordat eller dubbelisolerat?

Jordat ska det vara iaf Dubbelisolerat ser jag ingen anledning i att ha?

S

[S]

Har nu fått prisuppgifter på Nextel färgerna!
Så jag väntar på lite färgprover nu och sen ska jag beställa

S

[variosboy]

Ja det är ju ett alternativ då! Undra var man kan få tag på dom till ett bra pris? Elfa är ju lite väl dyra tycker jag!

Kolla totalljud.se där får du en chassiekontakt och en sladdkontakt för typ en 100-lapp totalt.

Eller ljudia.se eller någon annan som är åf till monacor..

[S]

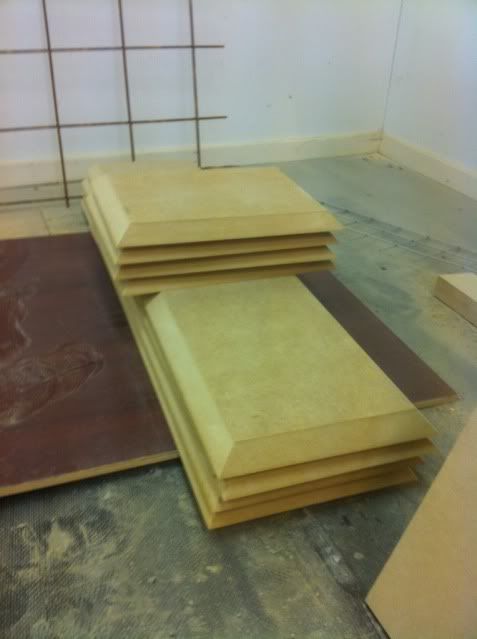

Sådär ja! Nu har jag beställt lite element, kontakter osv! Men även så har jag börjat såga lite!

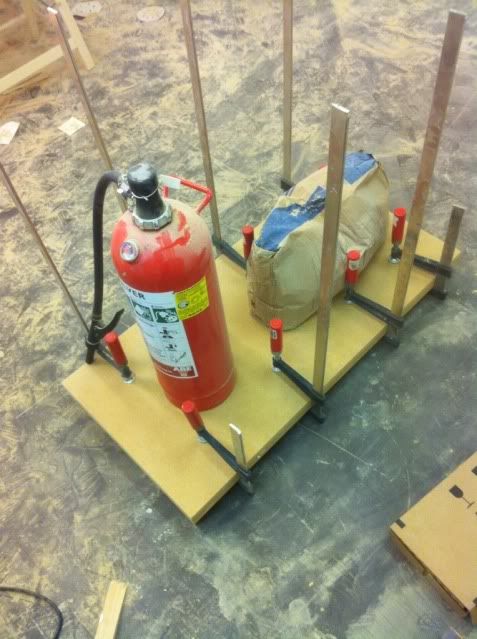

Bafflarna har limmats ihop, samt lite andra bitar är utsågade!

Ska gera och kexa ihop hela lådorna, förhoppningsvis blir det inga skarvar då!
Nextelfärgen tänkte jag även beställa i nästa vecka!

S

[Aerob]

Fråga: Hur tänker du lägga Nextel-färgen? Och var får du tag i den?

[S]

Fråga: Hur tänker du lägga Nextel-färgen? Och var får du tag i den?

Går bara att spruta, så jag tänker spruta den

på: http://www.danbolack.se/

S

[Aerob]

Spruta med vad? Fungerar en HPLV?

[S]

Spruta med vad? Fungerar en HPLV?

Det var det jag tänkte använda Ska fungera utmärkt med det! Vill du vara med och beställa ? Jag har en färgprovskarta! Eller bor du i Stockholms trakten?
