koppla två slutsteg till en monosubbutgång

[kristerT]

Hej
hur kopplar man in två slutsteg via varsin pot till en monoutgång ,det som händer för mig är att båda pottarna reglerar volymen på båda slutstegen samtidigt ,min tanke var att kunna reglera varje slutsteg för sig ,jag har tittat på kopplingscheman till resistansmixer men den mixar två källor till en men jag vill dela en källa till två oberoende av varandra

Vänligen Krister

[lennartj]

Två volympotar parallellt borde funka tycker jag.

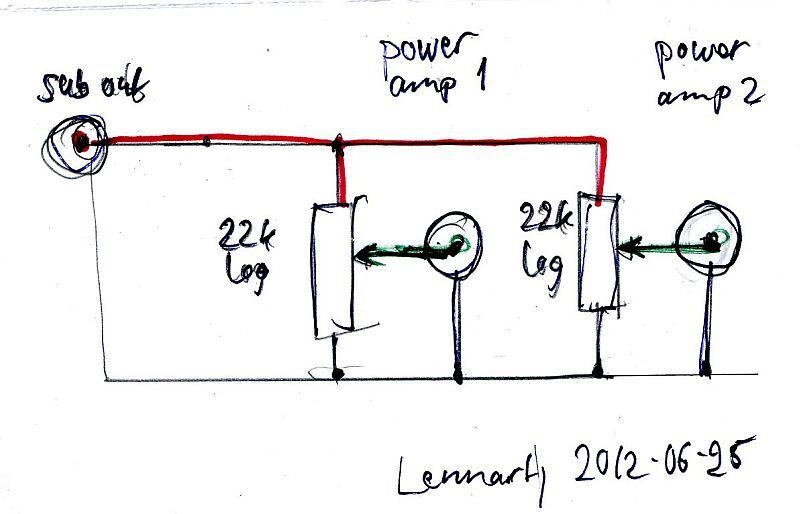

Så här alltså (de runda sakerna ska föreställa RCA-kontakter):



Med 22 kohm potar parallellt "ser" din sub-utgång cirka 10 kohm (slutstegens inimpedans parallellkopplas ju också med poten från löparen och nedåt. Exempel Elfa nr 64-254-17 https://www.elfa.se/elfa3~se_sv/elfa/init.do?item=64-254-17&toc=20146.
Lägre värde bör du nog inte använda.
Vad har dina slutsteg för inimpedans?
Ligger den uppåt 47 kohm kan du gott välja potar på 47 k också.

Flitigare pulare är välkomna med kritik eller "bättre" förslag, men förklara lättbegripligt varför, i så fall.

[Svante]

Är det en sub så funkar det bra. Är det fullregister så skulle jag vara lite fundersam på att låta potarna driva en kabel, så då skulle jag sätta dem i sub-änden av kabeln. Utimpedansen från poten blir ju 11 kOhm worst case, och med tex 10 m kabel á 100 pF/m lastas den med 1 nF. Detta ger en -3 dB-frekvens på 1/(11k*1n*2*pi)=14 kHz.

[kristerT]

Hej

Tackar vördsamt för svar nu fungerar det mycket bättre ,en följdfråga dock ,om nu ett av slutstegen är ett stereosteg bör man då lägga in motstånd i signalvägen på ingången eller kan jag frankt löda i hop höger /vänster kanal till mono .
De slutsteg jag har är ett Quad 405 20kohm paralell 220pF samt ett mono Linn LK240 4700 ohm

Vänligen Krister
