AVR-2807 main in

av **Fostex** » 2013-01-24 00:51

Köpte 2807an i tron om att den hade main in, vilket såklart inte stämde (ext. in var nåt helt annat :oops:

). Eftersom jag delar via miniDSP så fick jag ta till lödkolven.
Kanske är det av nytta för någon att veta hur jag gjorde

Hittade en servicemanual på nätet, och lokaliserade en bra punkt mellan för/slutsteg.

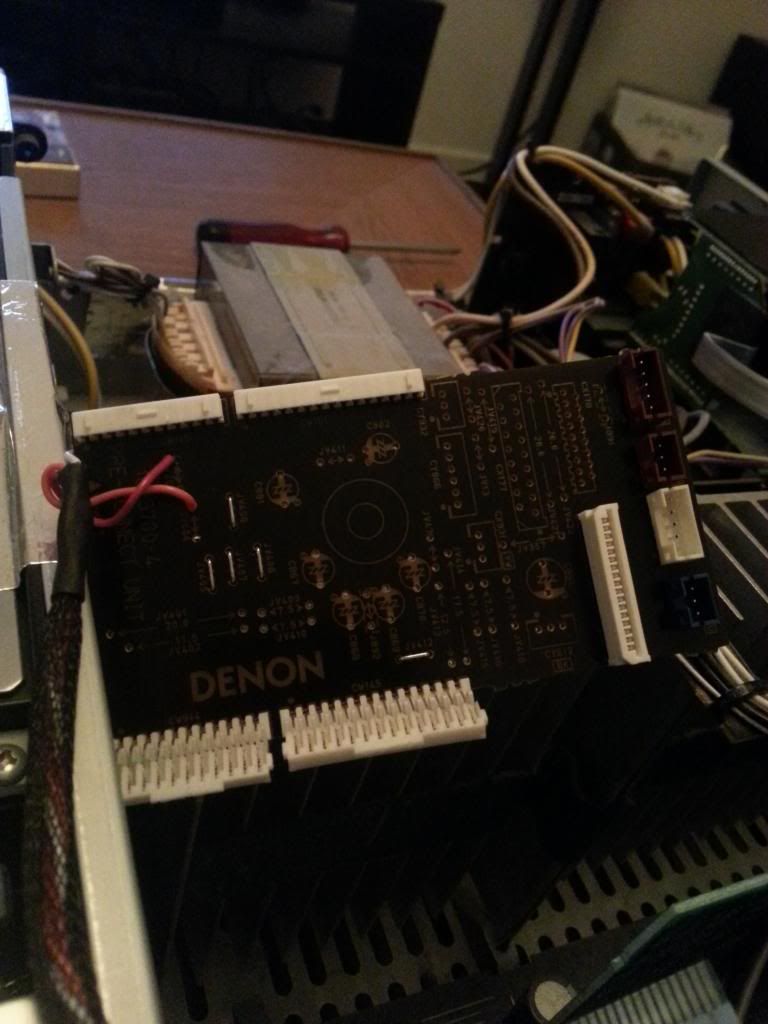

Det sitter något som kallas för "Pre Connect Unit" framtill i förstärkaren, intill korten för alla in/utgångar.

Efter att man lyckats lossa alla anslutningar kommer hela härligheten lös.

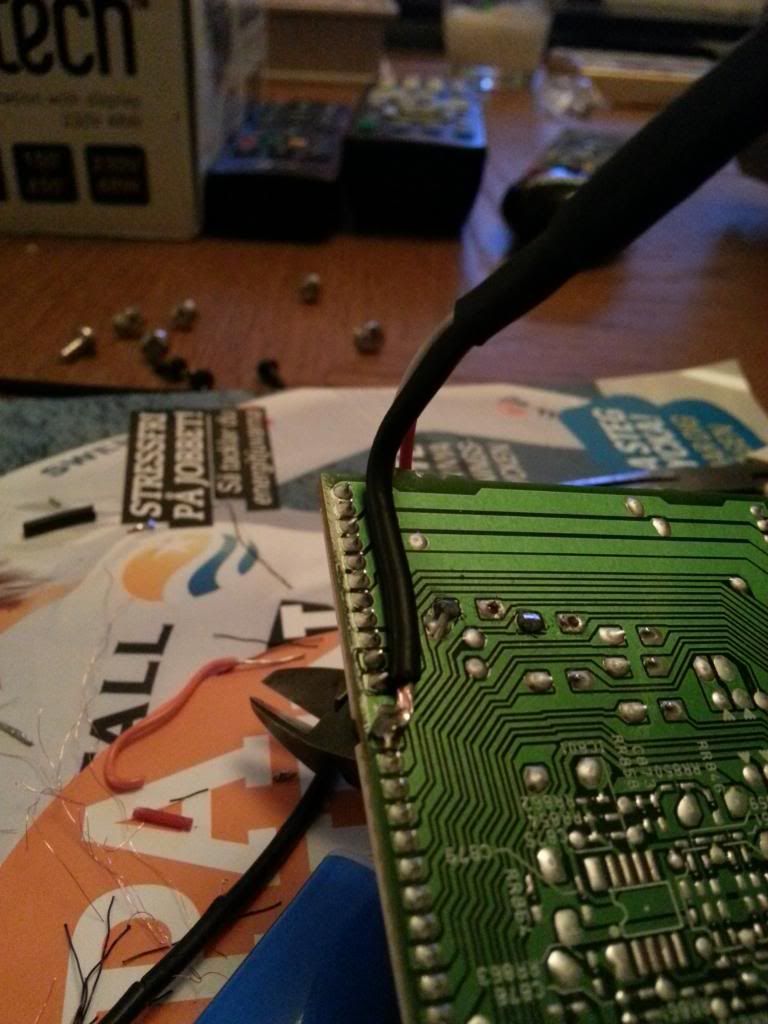

Här ser man ett gäng byglingar för de olika kanalerna. De jag plockat ut på bilden är för FR och FL.
Pre Out kommer fortfarande att fungera som vanligt.

Jorden tar man lättast ut på baksidan.

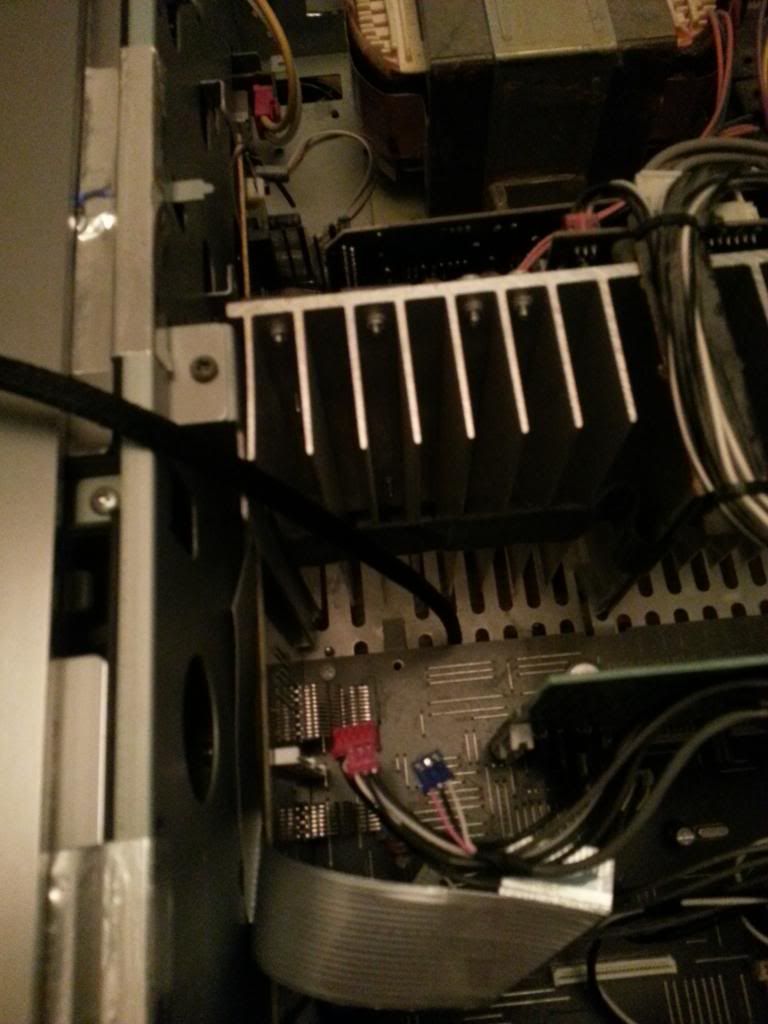

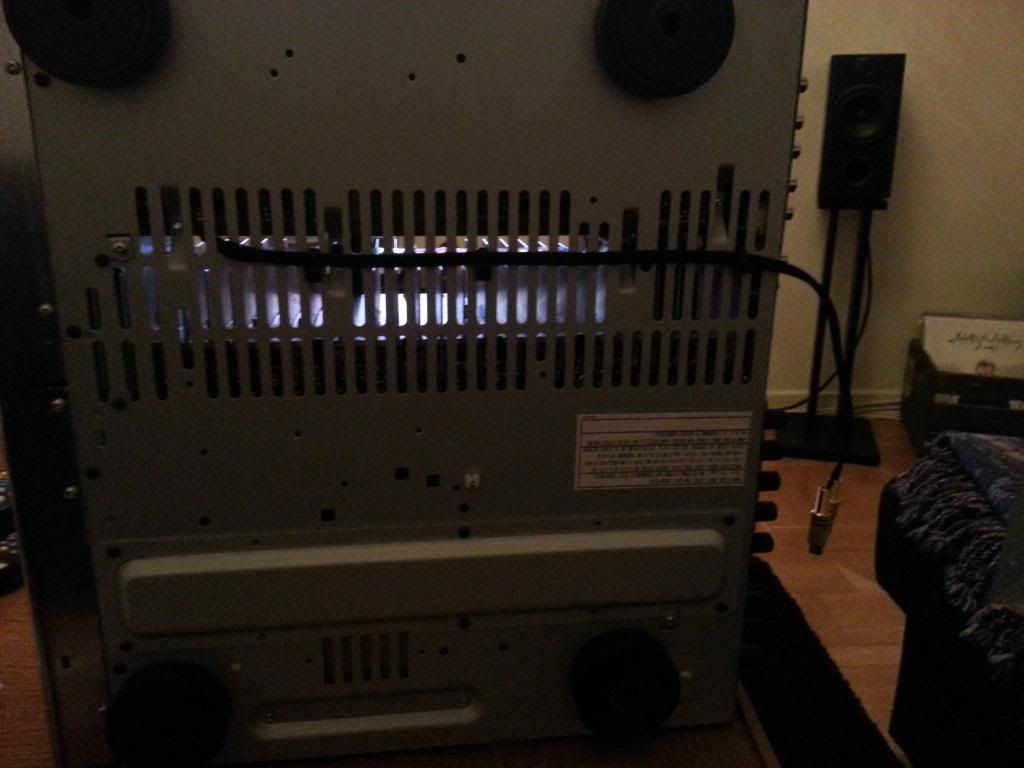

Eftersom jag vill behålla chassit intakt tar jag ut signalen via en kabel ifrån undersidan, genom ventilationshålen.

Uppstrajpad, mycket elegant.

[s]Dock kanske jag borde satt en resistor (100k?) mellan signal och jord, för jag har ett svagt sus i högtalarna efter min modifiering.
Skulle detta kunna hjälpa?[/s]

Felet var miniDSP's, som inte gillar vilken nätdel som helst.

av **tvett** » 2013-01-24 00:54

Kul att se, hejja hejja. Blev många såna här trådar på en gång just nu.
Önskar det fanns lika lättåtkomliga punkter in min reciever.

av **Fostex** » 2013-01-24 00:58

Förhoppningsvis är det av nytta för någon.
Kika om du hittar en servicemanual för din, Denons var rätt så tydlig

av **tvett** » 2013-01-24 01:00

Fostex skrev:Förhoppningsvis är det av nytta för någon.
Kika om du hittar en servicemanual för din, Denons var rätt så tydlig

Jo jag har bilder i tråden från den. Men kortet sitter i botten och mycket är limmat.

av **Fostex** » 2013-01-24 01:03

Nu såg jag! Nä, det ser ju inte lika smidigt ut..

av **Empa** » 2013-01-24 09:36

Ursäkta en novis, varför vill ni ha main in på förstärkaren?

av **tvett** » 2013-01-24 09:38

Empa skrev:Ursäkta en novis, varför vill ni ha main in på förstärkaren?

Det nämns miniDSP i OP, så jag antar att han vill använda den som rent slutsteg. Frågan är bara varför han drar ut två kanaler och inte fyra?

av **Fostex** » 2013-01-24 14:29

Precis, vill kunna ta förstegssignalen och dela via miniDSP och sedan skicka in i slutsteget igen.
Jag gjorde inte så, främst för att jag redan har ett slutsteg för basmodulerna som är starkare än 2807an. Men jag håller med, det vore en smidig lösning att köra allt via receivern!

av **tvett** » 2013-01-29 21:13

Hur blev det sen?

av **Fostex** » 2013-01-30 16:21

Har det fortfarande kopplat enligt bilderna, jag har inget behov av att köra de andra kanalerna.

Har inte hunnit testa om jag får bort suset med 100k-resistorer, men tänkte göra det ikväll eller imorgon om jag hinner. Det är inte superhög prio då det inte hörs ifrån lyssningsplatsen, men irriterande att veta att det finns där.
