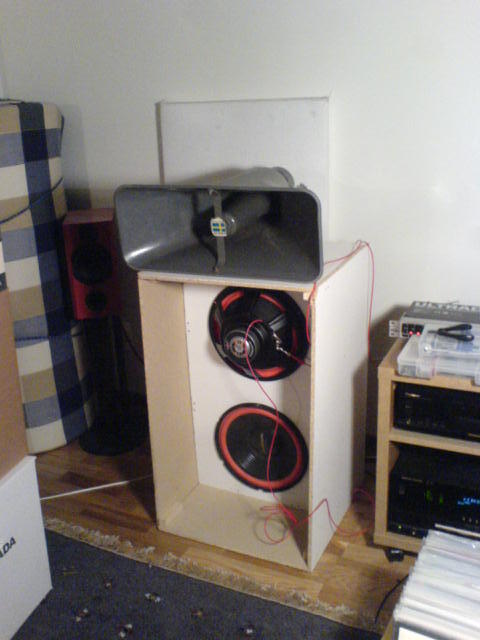

Morgan skrev:Jag har just blivit (blivande) ägare till 8 st riktiga skräptolvor, för närvarande inhysta i två stycken lustiga moduler som står hemma hos Marcusssfl och ursprungligen byggdes ihop av AVR7000, om mina källor talar sant.
När jag kommer i besittning av dessa lådor kommer de genast att befrias från lådan medelst sticksåg, och sedan tänkte jag bygga ihop något kul med dem.
En idé är att sätta dem allesamman i min hembio, där jag har ca 100 liter lådvolym per element att tillgå. Slutet eller basreflex, vilket som passar, och så rejält med EQ genom min MiniDSP för att få det att funka.
En annan idé är att bygga ihop någonting som kan spela musik i kök och vardagsrum. Partyburkar av Ljudia-typ med dubbla tolvor och några billiga mellanregister och diskanter.
Ett bekymmer just nu är att jag bara har dessa parametrar att tillgå:
Membranstorlek (tum): 12
Membrantyp: Papper
Impedans (ohm): 4
Frekv omf (Hz): 25-4000
Effekt (W): 200 MAX
Känslighet (dB/SPL): 90
Resonansfrek (Hz): 26.4
Vas: 308
Qts: 0.97
Inga uppgifter om Xmax, inget om hur Qts fördelas på Qes och Qms. Inget om Re. Det lär också vara en del variation mellan exemplaren, eftersom de enligt uppgift kostade under 200:-/styck för cirka 10 år sedan.
Jag vill nu efterlysa uppgifter om fler T/S-parametrar. Kan man extrapolera sådant ur de data som är angivna? Jag begriper mig inte på sådant, men här finns väl expertis?
Tacksam för hjälp.
Det går utmärkt att räkna ut (med skaplig noggrannhet) vilka småsignal-
parametrar elementet har från sådana där knapphändiga uppgifter, om det
inte hade varit för en sak - att känslighetens enhet inte är specificerad. Man
behöver veta om 90 dB gäller för 2,83 volt eller för 1 W nominellt. Det är 3
dB skillnad.
Men annars är det en barnlek.
Ur Vas kan man beräkna k (fjädringskonstanten) även om man då måste
approximera konarean, till t ex 550 cm^2.
k = 142800*Sd^2/Vas
Och eftersom resonansfrekvensen är SQR(k/Mm)/(2*pi) så blir Mm lika med
k/(2*pi*fo)^2
Och med massan så kan man räkna ut vilken kraftfaktor som behövs för att
ge angiven känslighet (men här har vi som sagt problemet att känsligheten
inte är angiven).
Känsligheten är ungefär 87 + 20Log(Sd*Bl/(Mm*Re)), men det gäller förstås
bara på oändlig baffel, och skillnaden mot ändlig är inte försumbar. Det skiljer
6 dB, inte småpotatis alltså...
Från detta kan man räkna ut Qe som är SQR(k*Mm)/(Bl^2/Re)
Och från detta så kan man lista ut den mekaniska dämpningen eftersom Qt =
SQR(k*Mm)/(Bl^2/Re + Dm).
Mitt tips är att du räknar (ursäkta att jag inte för det, men jag hinner inte med
mera ikväll, jag skall upp tidigt i morgon och klockan är redan över 4) på både
90 dB@2,83 volt, 1 m och 90 dB@2 volt (1 W i 4 ohm) så får du se vilken
uppgift som ger mest rimliga data. Troligt är att Dm på ett sådant där element
är mellan 1,5 och 4 om jag får gissa.
Vh, iö
- - - - -
PS. Kom ihåg att du måste använda SI-enheter när du räknar. Alltså kg, m^2, m^3, inte gram cm^2 och liter.
