Min basförstärkare, NAD218 THX Trasig

[nuffe]

Hej,
Min stärkare startar ej
Dessutom hände det när jag skulle dema för en långväga arbetskamrat.

Felet yppar sig när man startar den, lamporna tänds men den nedersta röd lampan går inte över
till grönt (softstarten funkar ej som den ska). Har idag skruvat av topp o botten platta och allt
ser normalt ut, inget bränt och inga spränga kondingar. På "nätdelen" sitter det 7 säkringar, alla
funkar utom 1, 6,3 amp 250 V. Självklart kommer den att bytas och även grannen.

Då kan man tycka att allt är frid o fröjd, men frågan är då vad är orsak till det hela?

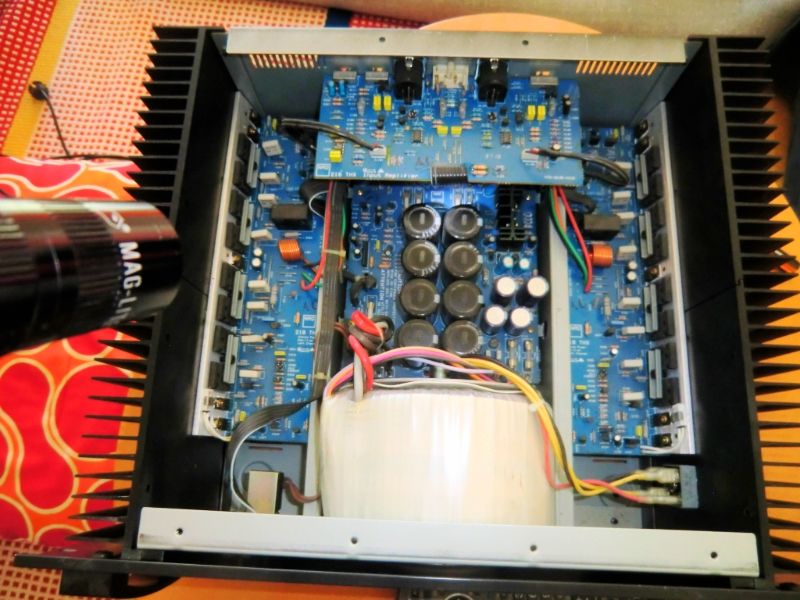

Lite bilder för att liva upp det hela, från ovan


Undersida vänster


Undersida höger

På båda bilder ovan ser man en hel del "brunt" runt lödningarna, jag antar att det är fluss.

Trasig säkring

Den är nu i plånboken, så jag får rätt på ELFA.

Henrik

Edit, ändrat titel

[Lasse-]

Hej det ser ut om utgångstransistorerna är parrallellkopplade

i par det kanske är kortslutning i någon av dom och man måste

fixa ett schema till apparaten för att felsöka vidare.

mvh Lasse-

[bassman]

Å jag som trodde att 218 var oförstörbar. Tack å lov sviktar inte min 218 ännu..

[nuffe]

Hej det ser ut om utgångstransistorerna är parrallellkopplade

i par det kanske är kortslutning i någon av dom och man måste

fixa ett schema till apparaten för att felsöka vidare.

mvh Lasse-

Tack men det låter ju inte bra. Har letat efter ett schema men har ej lyckats ännu.
Jag och internetsökningar går inte alltid hand i hand. Första åtgärd blir nog nya
säkringar på Elfa, byter båda då de bara kostar en femma. Går de sönder
så måste jag ta nya tag....

Henrik

[nuffe]

Å jag som trodde att 218 var oförstörbar. Tack å lov sviktar inte min 218 ännu..

Faktiskt min första Nad produkt som falerar, den är ju bara i tonåren. De övriga jag har, köpta på 80 talet
funkar utmärkt, bara det yttre som sett sina bästa dagar.

Henrik

[smile]

Det kommer säkert svar ifrån någon av alla 208 - experterna snart.
Men jag skulle slänga ett öga på de reläer som finns på kretskortet, dessa brukar gå sönder på nad elektronik i tid och otid!

Har du sökt något på forumet, Förresten?
ditt nad steg är inte det första som gått sönder... har för mig att jag har läst något om något effektmotstånd till softstart en som brukar ge upp också.

[MorganM]

Jag hade en Nad 218 förrut.och i den gick start reläerna sönder,men det gick på garantin.Men dom var inte så dyra,såg jag på Garanti kvittot,har för mig 250:-/st.

[nuffe]

Idag köptes ny säkringar. I med dom, sen nätsladden och så starta. Ja den verkar funka!!

Nu måste den provas, alla kablar på plats, på med musik. Glädjen övergick genast moll
Så fort en bas slinga kommer bryter ett relä musiken och det lyser rött.

I morgon blir det inlämning till hifiklubben, eller finns det något bra alternativ i Göteborg.


Henrik

[Lasse-]

Undrar ljust om förstärkaren skickar ut likspänning på högtalar utgången eller?

Lasse

[nuffe]

Ja det är möjligt, måste kolla mina kalblar o högtalare.

Men i de partier i musiken som det ej är bas går förstärkaren tillbaks till grönt.

Henrik

[nuffe]

Upptäckte felet............... nu är slut med tjocka bångstyriga kablar!!
Ja jag har svetsat vid högtalar polerna. Använder Supra ply 3.2 och några kardeler har ej
kommit rätt. Till slut med lite förflyttningar så smäller det. Jag borde kollat detta först
såklart men korkat nog funkar inte hjärnan, inget ljud det kommer ingen ström och så
kollar man bakifrån strömkabel - stärkare, funkar ej och så slutar man där.
Ja men nu är förstärkaren hos hifiklubben kanske bäst så.

Så nu blir det en helt vanlig 0.75 mm2 lampsladd, tvivlar på att jag kommer att
höra någon skillnad då de bara är bara halvannan meter långa.

Henrik

[AndreasArvidsson]

Ja när man använder flerkardeliga kablar så är det väldigt viktigt att inte några kardeler ligger fel och kan orsaka kortslutning.
Banankontakter kanske kan vara något?

[nuffe]

Hade tänkt det, ska se vad som passar.

Henrik
