CSS Criton.2 ML-TL nya lådor

[MattiasBGD]

Nu har CSS Criton.2 kittet legat alldeles för länge under soffan i en kartong så imorgon startar vi byggandet.

MLTL Golvare med slotport.
Bestyckning
1st CSS nya RT2 banddiskanter
2st CSS LDW7 7" woofer

Impendans 4ohm och känslighet 90dB






[cobra-427]

Vänster och lägga till att hörnet bak blir som fram kanten på högersidan vid öppningen typ "hörn maskeringen"

[boom]

Vänster men jag är ingen design människa så jag skulle nog rösta på funktionalitet i första hand.

[MattiasBGD]

Funktionen kan jag inte göra så mycket med.

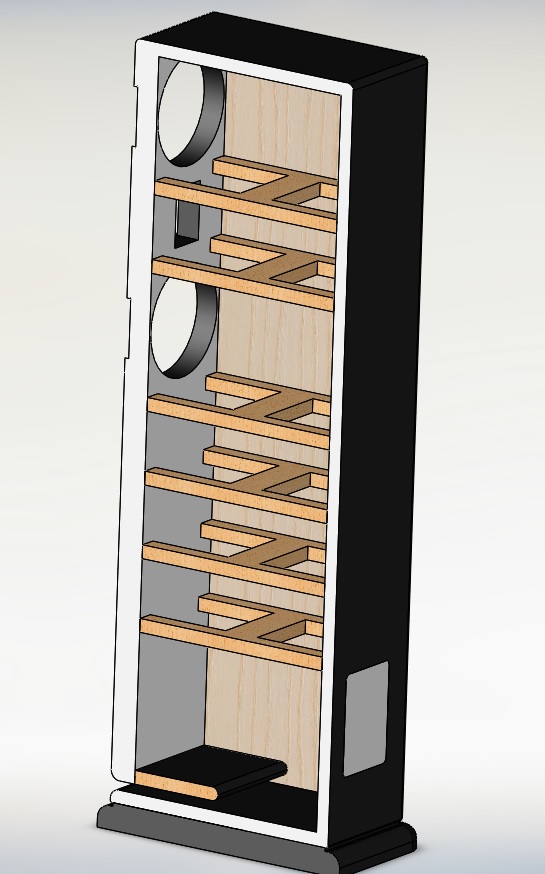

Jag kan visa dig insidan iaf.

inside criton2.jpg (96.53 KiB) Visad 8351 gånger

[PetterPersson]

Det känns spontant som att porten är liten jämfört med elementen. Du kommer också att få pipresonanser i lådan som kommer dämpa elementen i midbasen. Du kan försöka dämpa dem genom att ha ett rör i lådan med sluten botten som jobbar i motfas med den första resonansen. Mynning på röret ca 10 cm ovan porten vid baffeln. Tyvärr vet jag inte hur stort detta rör ska ha...Testlåda först som alltid.

[MattiasBGD]

Tack för tipsen men detta är ett kitt med färdiga ritningar och delar från CSS. Så det enda jag leker med är det kosmetiska.

[Evil_Homer]

Förstår inte det silvriga alls, kan man få se en bild utan?

[DVD-ai]

Tack för tipsen men detta är ett kitt med färdiga ritningar och delar från CSS. Så det enda jag leker med är det kosmetiska.

Men resonansen är ett faktum som även borde drabba den konstruktionen så vitt jag kan se, om det inte är så att det är något mer i lådan som inte är med på ritningen ?!

[Elfsberg]

Den vänstra, fast utan tribaltatueringarna.

[boom]

Tack för tipsen men detta är ett kitt med färdiga ritningar och delar från CSS. Så det enda jag leker med är det kosmetiska.

Men resonansen är ett faktum som även borde drabba den konstruktionen så vitt jag kan se, om det inte är så att det är något mer i lådan som inte är med på ritningen ?!

Lådan ligger på lite över 21 liter .
http://www.hometheatershack.com/forums/ ... -95-a.html

[MattiasBGD]

Den lilla slutna stativaren är på 21liter.

Det ska i en hel del dämpmaterial och väggarna ska kläs. Har en bild på de också.

[MattiasBGD]

Förstår inte det silvriga alls, kan man få se en bild utan?

Du får visualisera det i huvudet. Det blir inte trä iaf.

Dom borstade aluminium inläggen hänger ihop med designen vi har på våra subbar.
http://www.minhembio.com/bilder/bild/?pic_id=452060.jpg

http://www.minhembio.com/bilder/bild/?pic_id=464822.jpg

[Nattlorden]

Är väl bättre att sprutmåla över subbarna då. Överdimensionerad avstängningsknapp gör väl ingen glad?

[MattiasBGD]

Nu tycker jag ni är taskiga

[boom]

Den lilla slutna stativaren är på 21liter.

Det ska i en hel del dämpmaterial och väggarna ska kläs. Har en bild på de också.

Det verkar vara en ganska sunkig beskrivning av högtalarna .Vilket ger stort förtroende !

[Nattlorden]

Nu tycker jag ni är taskiga

Japp, det var menat humoristiskt.

[MattiasBGD]

Den lilla slutna stativaren är på 21liter.

Det ska i en hel del dämpmaterial och väggarna ska kläs. Har en bild på de också.

Det verkar vara en ganska sunkig beskrivning av högtalarna .Vilket ger stort förtroende !

Jag är på BB med min nyfödda dotter så jag kommer inte gå in på detaljer nu.

Tack för dina som vanligt givande och trevliga kommentarer.

[Cortado]

Jag är på BB med min nyfödda dotter

Gratulationer!

[MattiasBGD]

Jag är på BB med min nyfödda dotter

Gratulationer!

Tackar.

Allt gick bra och jag är hemma med våran 4åriga dotter igen. Sambon och bebis får ligga kvar en natt till.

[MattiasBGD]

Lådvolym före borträkning utav element är 49.13liter.
Enligt simuleringar i WinIsd ger lådritningarna en avstämning runt 25Hz.

[MattiasBGD]

Enligt simuleringen ligger 1:a portresonansen nära 1000Hz och grupplöptiden 18.6ms vid 25Hz.

Lådorna kommer byggas så bakstycket kan demonteras för eventuella efterjusteringar utav port och dämpmaterial.
