Garagedisco B&C 18RX/L-8 lådförslag

[MattiasBGD]

Fick tag på elementet i rubriken billigt och ska bygga en rejäl baslåda för musik frekvensomfång 40-250Hz har mailat B&C supporten då det verkar svårt att hitta info om elementet men hittade parametrar till ett som heter 18RX/B.

Kompakt portad konstruktion på hjul är önskemålet.

Tyckte mig läsa att D&B B1801 skulle vara en vettig konstruktion men hittar inga ritningar?

[MattiasBGD]

Äntligen fick mailsvar nu när deras semester var över.

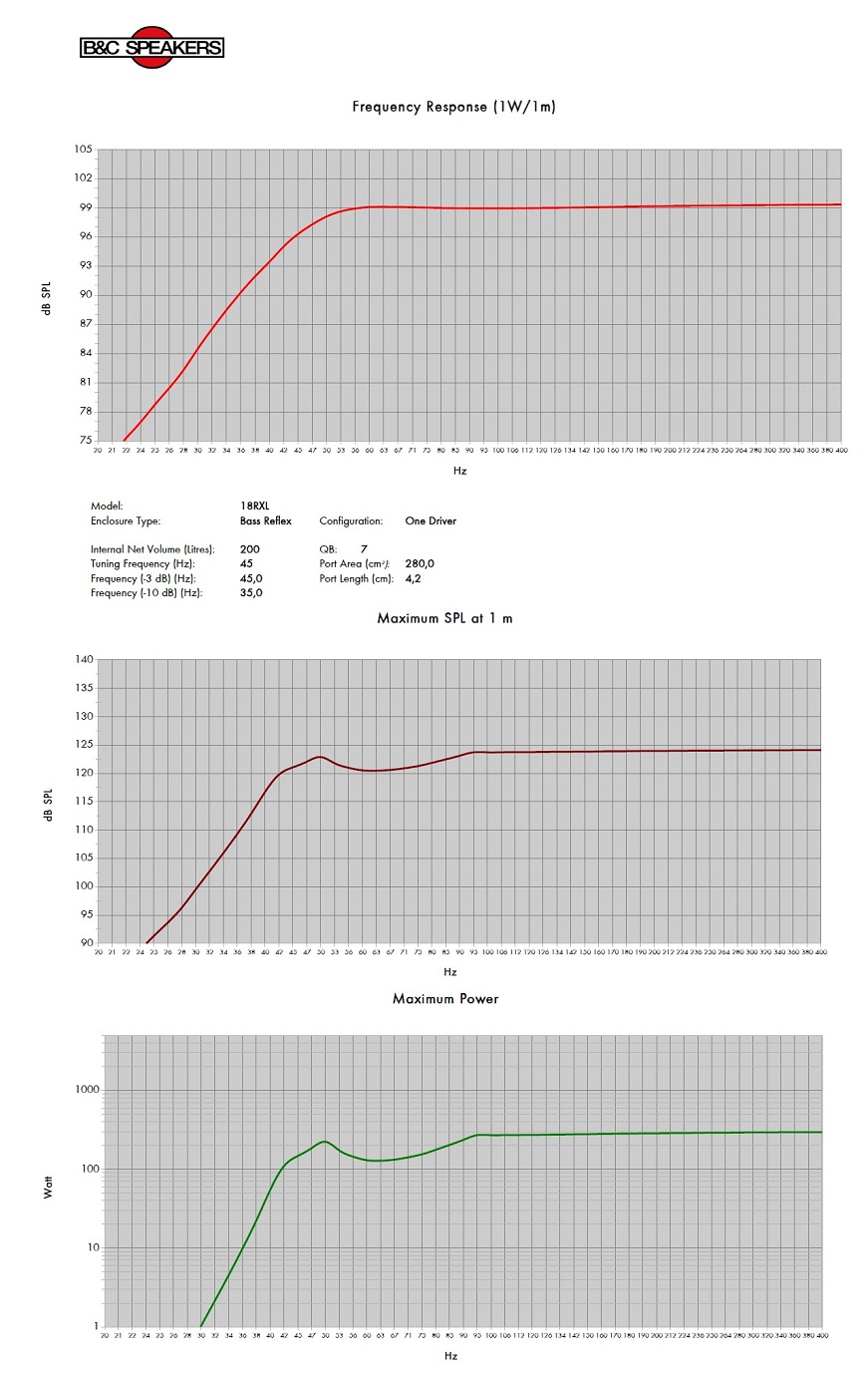

200liter med 45Hz avstämning rekommenderas.
Enligt simuleringar i WinISD kan jag mata in 132Wrms med ett högpassfilter vid 37hz BW 3order. Då klarar det sig precis inom Xmax.

BoC 18RXL 200liter 45Hz.jpg (243.65 KiB) Visad 587 gånger

Funderar på om jag helt enkelt ska bygga med 2st 6" portar porthastigheten vid Xmax håller sig under 10m/s så det är ju bra. Alternativt spara en slant och bygga en slitsport och hitta avstämningen med olika testbitar som skjuts in i ett spår och demonterbar frontbaffel.

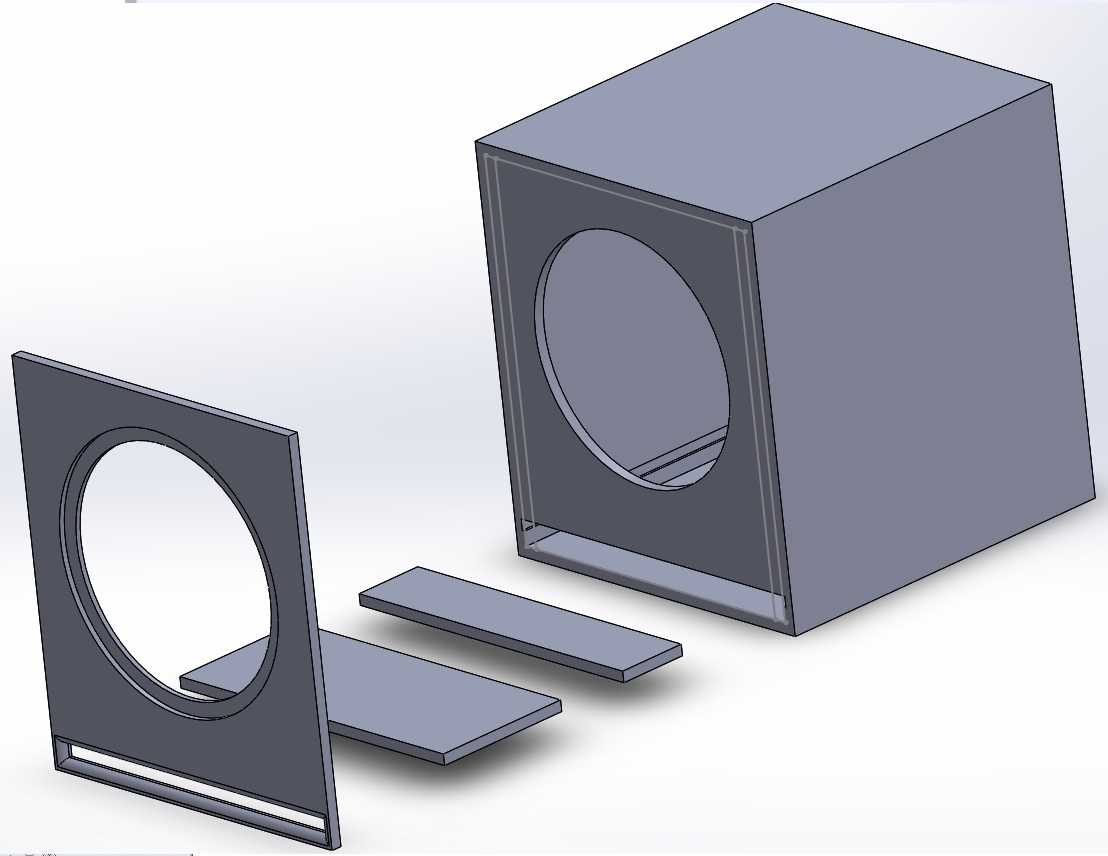

Skissade lite på en låda (209liter) med 2st slits på höjden utav fronten gav en slitsöppning på 21,8mm med endast 1st slits i botten blev slitshöjden 40,9mm hur avgörande blir slitshöjden för en låda utav denna typen? läste en annan tråd där det diskuterades och där ansågs en slits på 7mm var bra för att flödet inte skulle bli turbulent.

testlåda 209liter.jpg (105.89 KiB) Visad 587 gånger

[MattiasBGD]

Jag testade även lite andra storlekar 150liter och 175liter med justerad avstämning men 200liter gav faktiskt jämnast respons vid 70grader talspoletemp är den lika rak som i B&C simulering.

Slitsstorlekarna ovan baserade jag direkt utifrån deras 280cm2

[PetterPersson]

För smal port är inte bra, den blockerar luftflödet. Strax över 4 cm med porten i botten ser bra ut tycker jag.

[MattiasBGD]

Tack för input 4cm ser ju estetiskt rätt ut

Ska labba lite med lådmåtten men snabbskissen har ganska trevliga ytterdimensioner dock inte så kompakt som jag hade tänkt mig men jag får prioritera ljudet framför storleken i detta fallet

B60xH68xD64
