förstärkar-/högtalarswitch

[klaswar]

Jag tänkte bygga en mkt enkel högtalarswitch.

jag har en onkyo hembioförstärkare samt en marantz vintagestärkare med A+B utgångar.

och vill nu bygga en switch så jag kan använda samma högtalarsystem till båda stärkarna.

Jag vill kunna ha möjligheten att koppla frontarna till A kanalen och bakre högtalarna till B kanalen på min marantz, så att jag har möjligheten att kunna lyssna på musik genom marantzen samtidigt som jag tex surfar med datorn.

Jag tänkte ett väldigt simpelt sätt, fyra st 2-poliga ON-OFF-ON vippbrytare, samt 24 högtalarterminaler för banankontakter.
varje vippa kontrollerar en högtalare, och en kanal från vardera stärkare (in kontrollerar den ON 1= onkyo front vänster ON 2 = marantz A vänster. Ut kontrollerar den vänsterfronthögtalare. osv...) så jag kan kontrollera varje högtalare för sig, finns det några risker med ett sånt här upplägg?

[Kalejdokom]

Hej och välkommen!

Jag förstår inte vad du menar att du tänker göra, men jag kan svara generellt på din fråga:

Ja, det finns risker. Beroende på hur väl skyddade dina förstärkare är finns det alltid en risk att bränna slutsteg om man inte är försiktig. Några goda råd:
1. Ändra aldrig några kopplingar på högtalaranslutningarna med påslagen förstärkare.
2. Se till att varje använd förstärkare alltid har högtalare anslutna och att högtalarimpedansen inte är för låg (t.ex. vid parallellkopplade högtalare).
3. Se till att du aldrig hamnar i ett läge där olika förstärkares högtalarutgångar blir sammankopplade.

[BosseS]

Två högtalarutgångar på en gammal förstärkare betyder väl inte en förstärkare per utgång, utan A och B delar på samma. Du kan därmed minska antalet kablar mellan förstärkare och högtalarswitch och istället bygga multipla utgångar på switchen.

En växlande strömbrytare som klarar 5-10 A bör annars vara tillräcklig säker att inte kortsluta förstärkarna.
Ev kan det finnas risker med att bryta/sluta last till (moderna) förstärkare på detta vis.

[klaswar]

Jo alltså, jag har i dagsläget allt kopplat via min onkyo, dator, dvd, tv-spel osv. Problemet är att onkyon fungerar skitbra till film o tv-spel, men är väldigt platt och tråkig att lyssna musik på. Därför köpte jag mig en vintage marantz för det ändamålet. Men jag vill inte ha mer högtalare. Därför tänkte jag mig den switchen jag beskrev. Jag har dammsugit nätet på befintliga switchar, men tycker inte att de har just de möjligheterna jag är ute efter. Om jag spelar tv-spel tex vill jag kunna ha möjligheten att använda frontarna med onkyo o tv-spelsljud. Och styra maeantzens ljud till bakhögtalarna. Om jag bara lyssnar på musiken kunna använda frontarna. Som jag tänkte mig med den switchen jag beskrev så blir det ju mer eller mindre idiotsäkert att inte kunna koppla samman de bägge förstärkarna av misstag.

[klaswar]

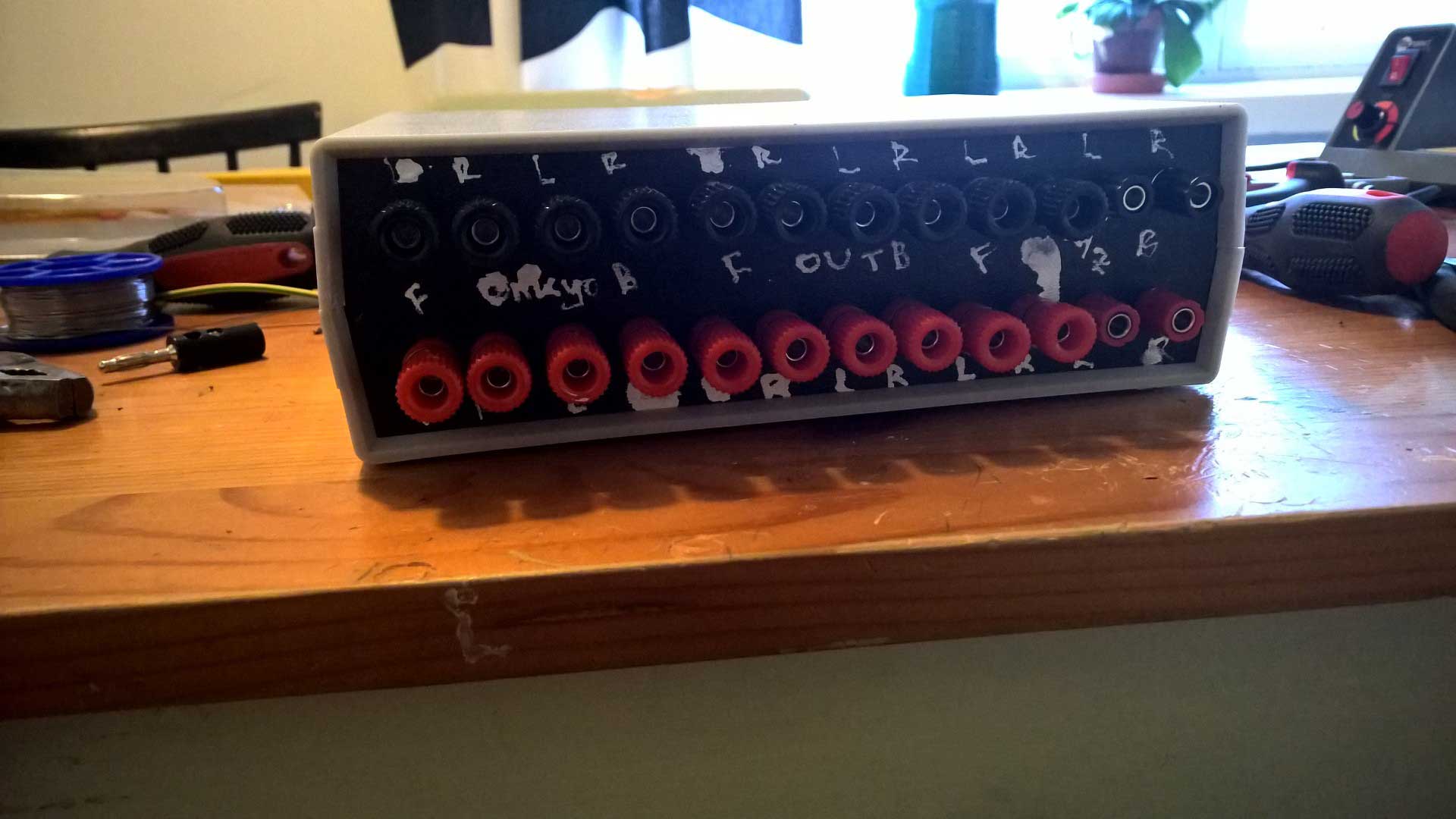

Jag byggde en snabb prototyp (på bilden saknas ett par högtalarterminaler jag använt på annat håll) de två terminalerna till vänster (som saknas på bilden) är inkommande högtalare ett från förstärkare ett, mittenterminalerna utgående till högtalare ett, och de till höger inkommande högtalare ett från förstärkare två.
Så denna gånger fyra var mitt tänkta slutresultat (självklart inbyggda i snyggare låda med rejäla lödningar osv. Två vipparmar för fronthögtalarna, två för de bakre.

[klaswar]

Alternativet skulle vara att ha två relän som styr bägge ingångarna på A & B, är det svårt/dyrt att knåpa ihop något sådant själv. För-/nackdelar mot att ha mekaniska switchar?

[klaswar]

Fick lön idag så bestämde mig för att inhandla lite verktyg och material för prototyp v.2 idag


(nöjd som attan efter att ÄNTLIGEN ha unnat mig en egen lödstation, vad den ska användas!)

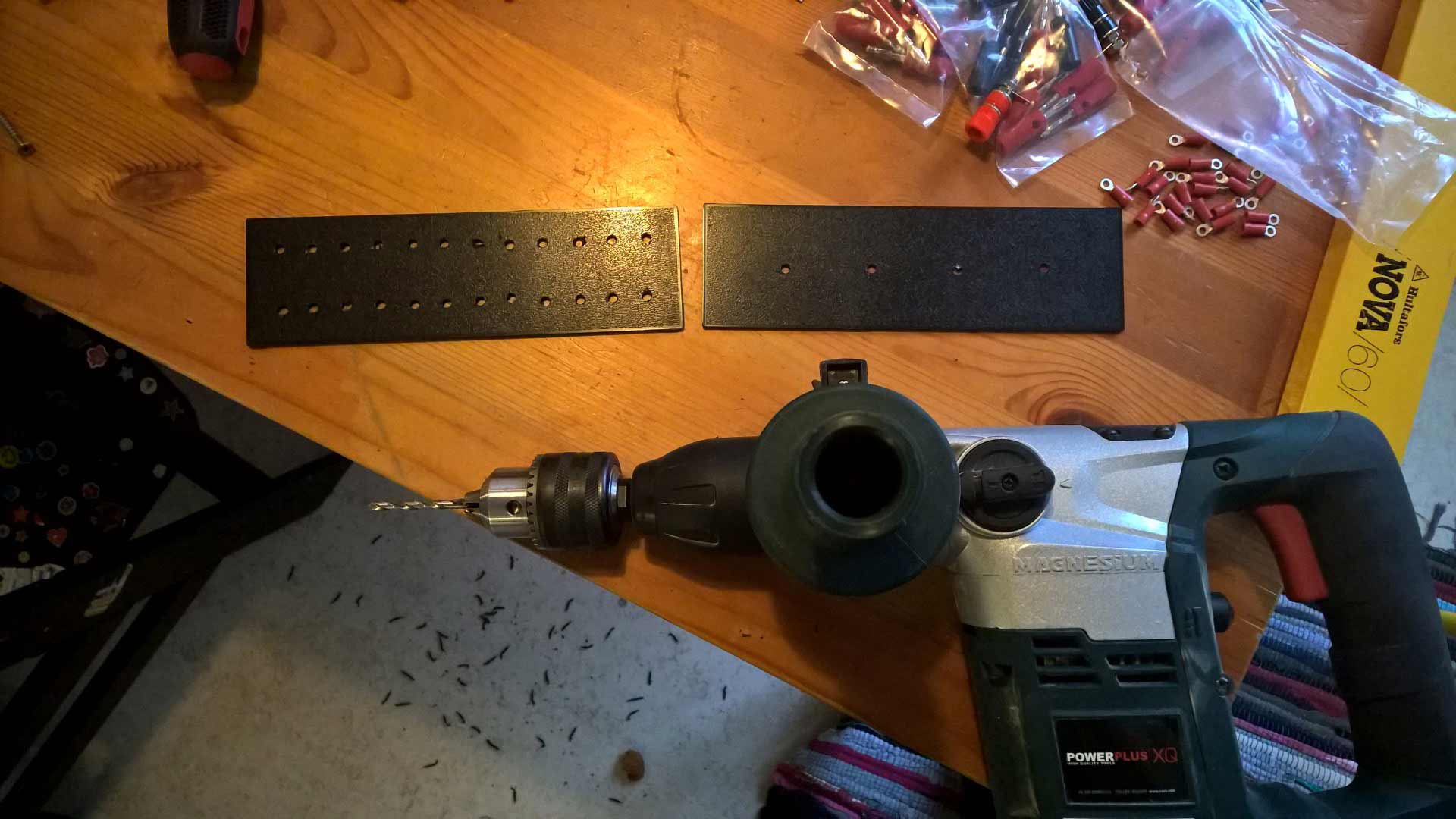

Använde mig av för ändamålet passande maskiner, hammarborr för att borra i plast, rimligt?

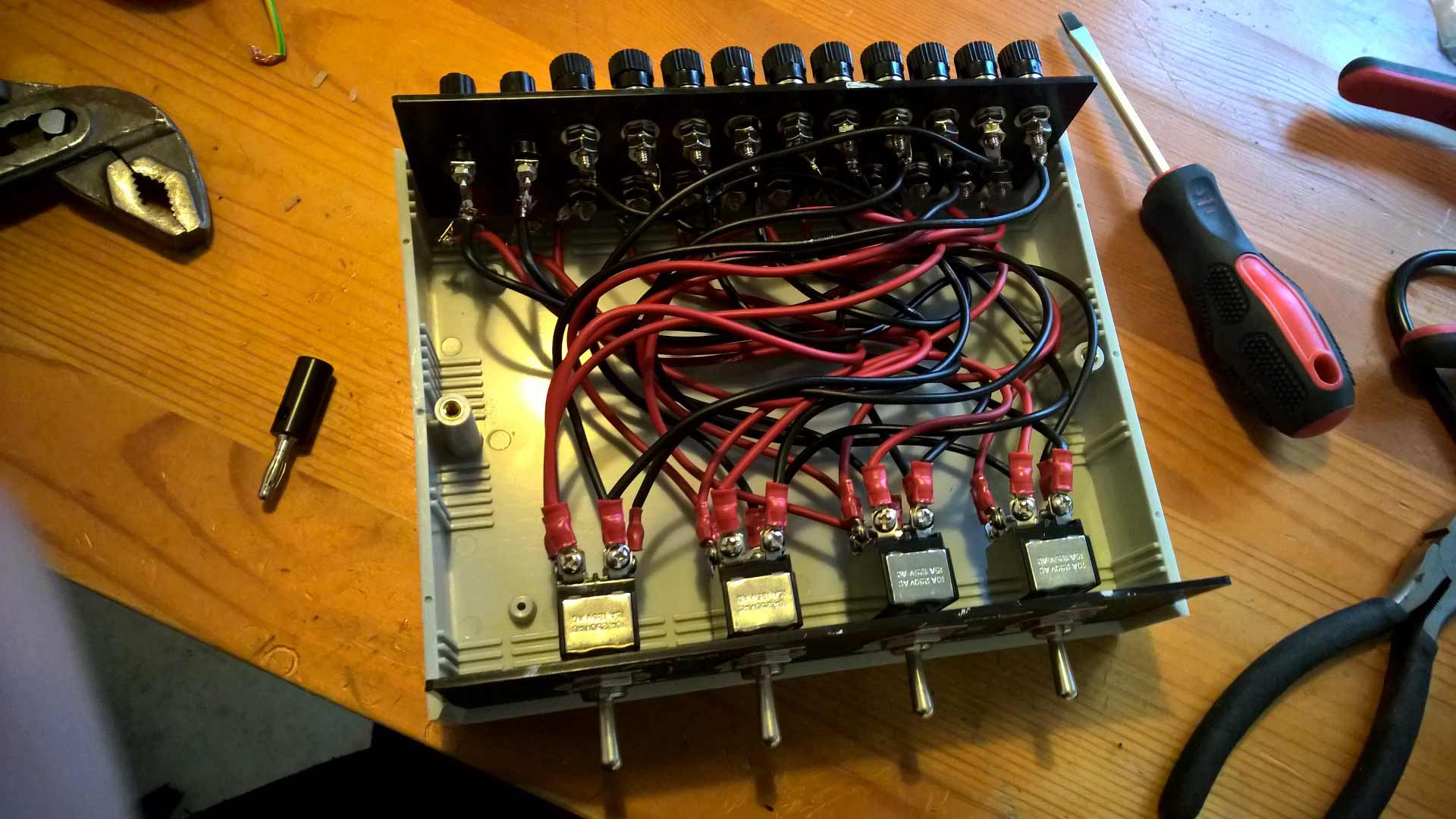

Mycket kablar blev det!


Inte vidare snyggt alls, men det var ju inte heller målet!

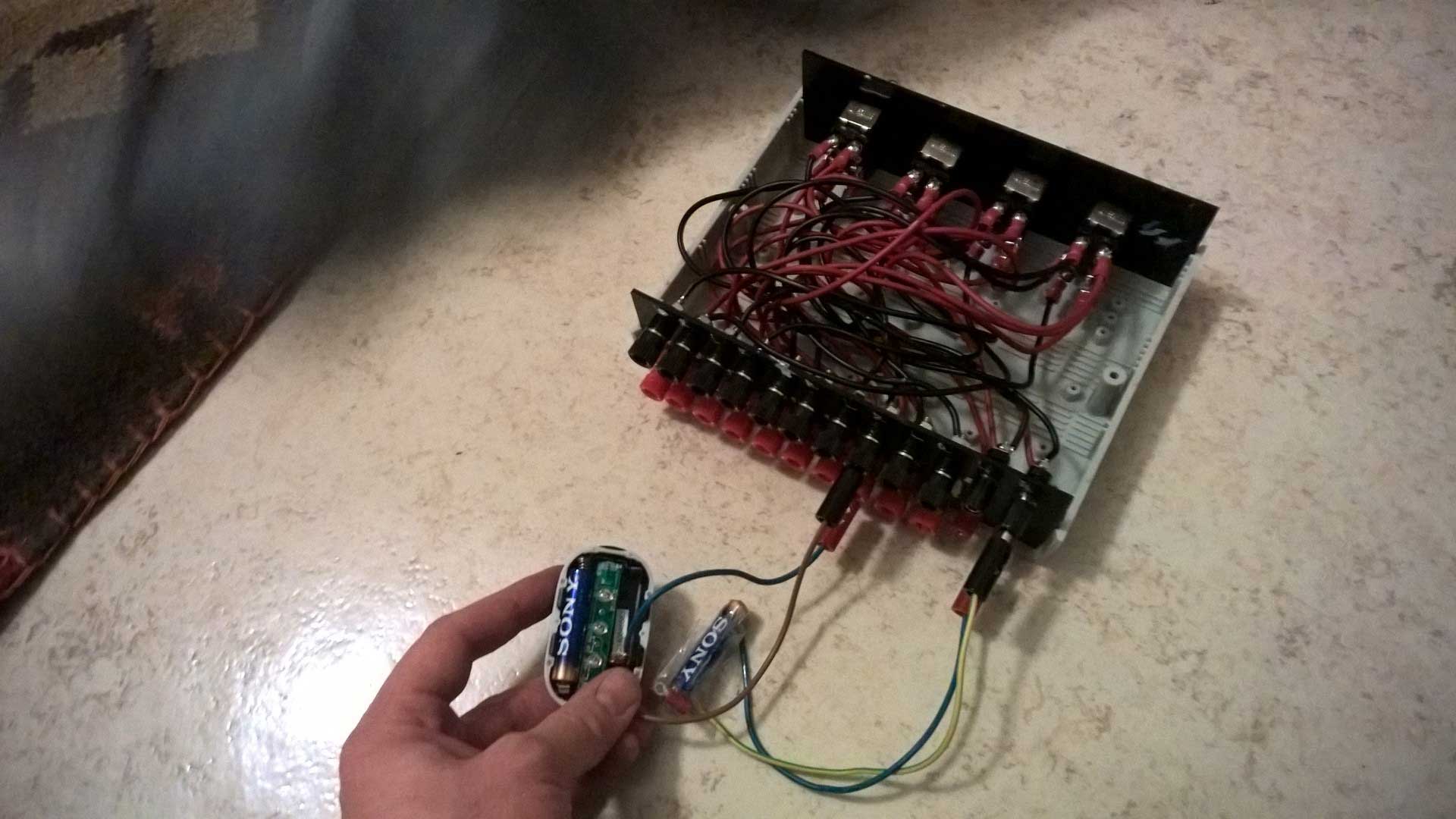

Gjorde högst vetenskapligt test med hjälp av ett cykelbaklyse, kan inte hitta min multimeter nånstans! :/


Det verkar funka precis som jag vill, får se imorgon, då ska jag prova med riktiga stärkarna!

[Kalejdokom]

Kör så det ryker! Friskt kopplat, hälften brunnet!
Vi håller tummarna...

[klaswar]

Hej och välkommen!

Jag förstår inte vad du menar att du tänker göra, men jag kan svara generellt på din fråga:

Ja, det finns risker. Beroende på hur väl skyddade dina förstärkare är finns det alltid en risk att bränna slutsteg om man inte är försiktig. Några goda råd:
1. Ändra aldrig några kopplingar på högtalaranslutningarna med påslagen förstärkare.
2. Se till att varje använd förstärkare alltid har högtalare anslutna och att högtalarimpedansen inte är för låg (t.ex. vid parallellkopplade högtalare).
3. Se till att du aldrig hamnar i ett läge där olika förstärkares högtalarutgångar blir sammankopplade.

Jag tänkte på en sak bara, kan onkyon ta skada om bakkanalerna försvinner? Borde jag ställa den på stereoläge om jag vill köra frontarna med onkyo och bakhögtalarna med marantzen på samma gång. Om jag använder onkyon i surroundläge tex, så först ställa den i stereoläge, sedan stänga av, switcha om boxen, och sedan slå på båda stärkarna?

[klaswar]

Kör så det ryker! Friskt kopplat, hälften brunnet!
Vi håller tummarna...

Haha, jaaa!
Så länge jag inte switchar med nåt påslaget så borde det ju inte vara nån fara, då är det ju bara en högtalarsladd med en switch o en extra terminal emellan, eller?

[byggareandy]

Hej, kan du handrita ett schema på vad det skall bli så tror jag fler kan kommentera om det finns möjliga problem med ditt projekt

[Nattlorden]

Vad är det för brytare du köpt / var finner man?

[kodapa]

Vad är det för brytare du köpt / var finner man?

Gissar på denna:
http://www.kjell.com/se/sortiment/el/elektronik/elektromekanik/strombrytare/vippomkopplare/vippstrombrytare-5a-250v-p36014

[Nattlorden]

Vad är det för brytare du köpt / var finner man?

Gissar på denna:
http://www.kjell.com/se/sortiment/el/elektronik/elektromekanik/strombrytare/vippomkopplare/vippstrombrytare-5a-250v-p36014

Tack. Har funderat på att det kommer att behövas liknande lösningar den dagen man vill kunna koppla surroundhögtalare olika för olika format.

[klaswar]

Bor i Finland, switchen är inköpt på en butik som heter sp elektroniikka. Ser ut som den på Kjell, fast ON-OFF-ON.

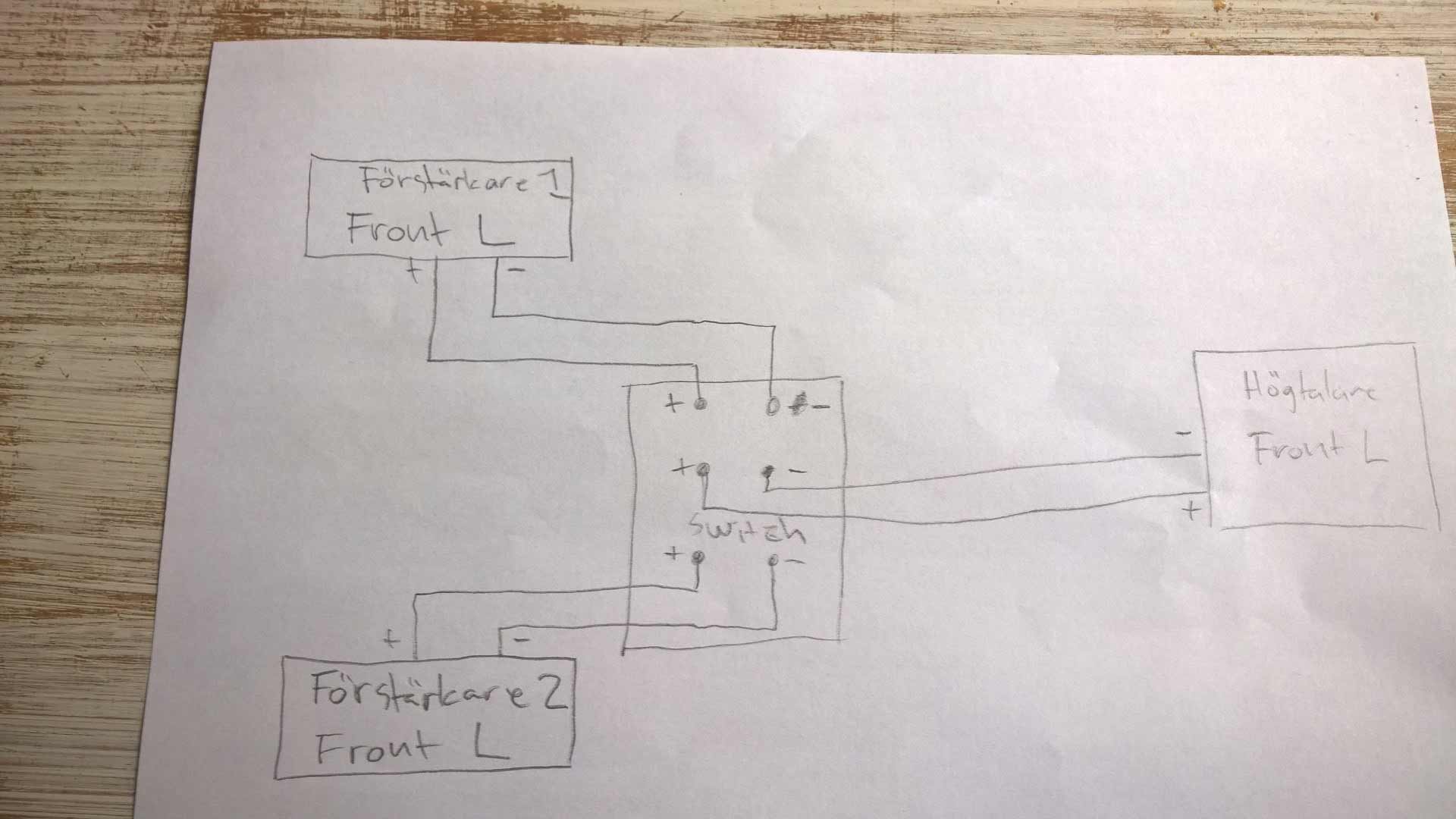

Kan försöka göra ett schema, men enkelt beskrivet så är varje brytare en högtalare kopplad till två förstärkare. Med offläge emellan så att det ska vara idiotsäkert att inte koppla ihop stärkarna med varandra

[Nattlorden]

Mer denna då?
http://www.electrokit.com/vippomkopplar ... ffon.45170

[byggareandy]

ok, så det är en sån här ungefär som du försöker dig på

http://www.blocket.se/malmo/Styr_ljud_i_4_rum__4_zoner__max_16_hogtalare_51359999.htm?ca=23_10&w=1

ett problem som kan uppstå är om du har en förstärkare som är känslig för om du inte har en last och börjar självsvänga eller nått annat otrevligt. Men det tror jag nämns ovan.

[klaswar]

Mer denna då?
http://www.electrokit.com/vippomkopplar ... ffon.45170

Denna är det exakt, liknande fast 10A

http://www.spelektroniikka.fi/tuotteet/kytkimet-katkaisimet-vipukytkimet-toggle-switches/vipukytkin-ruuvikiinnitys-2-x-on-off-on-irrotettava-tekstilevy-112569

(hur gör jag för att korta nerblänken??? Och vet någon varför jag loggas ut hela tiden när jag använder mobilen?)

[klaswar]

ok, så det är en sån här ungefär som du försöker dig på

http://www.blocket.se/malmo/Styr_ljud_i_4_rum__4_zoner__max_16_hogtalare_51359999.htm?ca=23_10&w=1

ett problem som kan uppstå är om du har en förstärkare som är känslig för om du inte har en last och börjar självsvänga eller nått annat otrevligt. Men det tror jag nämns ovan.

Typ, fast där jag kan koppla in fyra högtalarutgångar från varje förstärkare. Så jag kan använda samma två högtalarpar till båda stärkarna.

Hur kan jag veta om det är farligt för onkyon att ha två obelastade utgångar? Känns som att det måste finnas inbyggda säkerhetssystem förbsånt i en såpass avancerad stärkare?

[Nattlorden]

Hur kan jag veta om det är farligt för onkyon att ha två obelastade utgångar? Känns som att det måste finnas inbyggda säkerhetssystem förbsånt i en såpass avancerad stärkare?

Jag kan inte tänka mig att någon förstärkare har problem att inte ha något kopplat... då skulle det vara fara på färde vid minsta lilla glapp...

[byggareandy]

Nej, vanliga konsumentförstärkare bör inte vara nått problem, skulle isåfall vara något dåligt hemmabygge med dålig fasmarginal.

Har du provat den ännu? Funkar det bra...

[klaswar]

Har inte haft tid att meckla så mkt idag, ungarna tar ju det mesta av tiden... hoppas på mer tid i helgen!

[klaswar]

Hej, kan du handrita ett schema på vad det skall bli så tror jag fler kan kommentera om det finns möjliga problem med ditt projekt

[klaswar]

Nej, vanliga konsumentförstärkare bör inte vara nått problem, skulle isåfall vara något dåligt hemmabygge med dålig fasmarginal.

Har du provat den ännu? Funkar det bra...

idag kopplades allt in, funkar precis som jag ville! just nu sitter jag och använder datorn som är kopplad genom onkyon som har frontarna och centerhögtalaren till sitt förfogande, och lyssnar på cd i bakhögtalarna genom marantzen.

[Kalejdokom]

Härligt när det funkar!

[Fanatic]

Härligt att det funkar!

Men är inte minus hur som helst gemensam för högtalarna i föstärkaren? Så med hjälp av en 3-pol vipp så skulle man kunna halvera antalet brytare?

EDIT: http://www.electrokit.com/vippomkopplar ... oron.51159
http://www.electrokit.com/vippomkopplar ... oron.51158

[klaswar]

Härligt att det funkar!

Men är inte minus hur som helst gemensam för högtalarna i föstärkaren? Så med hjälp av en 3-pol vipp så skulle man kunna halvera antalet brytare?

EDIT: http://www.electrokit.com/vippomkopplar ... oron.51159
http://www.electrokit.com/vippomkopplar ... oron.51158

låter intressant! Hur skall man gå tillväga för att göra en sån lösning tro?

[Fostex]

Om ni menar höger / vänster minuspol så är den inte gemensam i alla förstärkare.

[j_vorhees]

Jag har liknande setup men köpte en Dynavox AMP-1 istället då jag inte orkade stöka själv. Men inser ju nu att man skulle stökat själv, då det är roligare

[klaswar]

Jag har liknande setup men köpte en Dynavox AMP-1 istället då jag inte orkade stöka själv. Men inser ju nu att man skulle stökat själv, då det är roligare

Jag letade runt bland existerande switchar rätt länge, och kom fram till att det inte finns sådana enkla lösningar för 2 förstärkare och 2 par högtalare, det finns för antingen massor av förstärkare och ett par högtalare, eller massor av högtalare och en förstärkare. jag ville aktivt kunna välja att lyssna på antingen fronthögtalare eller bakhögtalare genom min marantz, så jag fick helt enkelt bygga själv :)
Är sjukt nöjd med resultatet, men visst skulle det kunna vara trevligt med mindre antal brytare, fast det spelar inte så stor roll heller att man måste flippa två st brytare ist. för en.
