Hjälp med simulering av basreflexrör

[Lasse-]

Hej jag behöver en låda till mitt 10 tums subfoofer Marguant element och jag funderar på om det
finns något företag någonstanns som säljer färdigsågade halffabrikat som man bara kan limma ihop
för jag orkar inte med ett till lådprojekt i

Hifi kit sålde diy lådor men han som tillverkade lådorna har visst gått i pension.

Enligt bruksanvisningen så ska volymen vara ca 40 liter och jag tänkte köra på basreflexversionen.

mvh Lasse-

[shifts]

Tänkte ge tips om Södertälje Specialsnickeri som drivs av folk från Faktiskt, men hemsidan är "under konstruktion": http://www.sodertalje-specialsnickeri.se/

Du kan prova kontakta användaren DanNorman med ett PM kanske. "Senaste besöket:ons dec 02, 2015 8:05 pm"

[Lasse-]

Ja Dan Norman och så var det någon till på forumet som var delägare i Södertälje specialsnickeri.

Grejjen är att jag har en NHT MA1 subwooferförstärkare som jag funderade på om man kunde ställa ovanpå
högtalarlådan och då gör man lådan lika bred som förstärkaren för att få det att passa ihop och så får höjden
bli som det blir.

Men jag är inget bra på volymberäkning men jag har förstått att man tar längden x bredden x höjden men
innermått och så får man justera ljudet med basreflex porten. eller?

Jag hittade en Online loudspeaker enclosure calculator på internet så jag provade med att
mata in parametrarna som jag visste var och så såg resultatet i dom olika diagrammen


mvh Lasse-

[darkg]

Javisst, volymen blir invändig höjd x längd x bredd minus element och stag och vad mer man har därinne. Antar att man räknar bort basröret också, men det vet jag inte säkert.

[Lasse-]

Jag sitter bara med en Samsung tab 3 surfplatta och det kanske är svårt att rita en låda med den .

Men jag kanske skulle kunna gå till internet kaffet och låna deras datorer och rita någon låda bara man
hitta någon online calculator och då kanske programmet räknar fram lådvolymen än hur man vrider
och ändrar runt det hela.

mvh Lasse

[Lasse-]

Jo jag har provat ett par online kalkylatorer men jag känner mig obekväm med volymberäkning i kubikfot tum
eller vad det nu är finns det någon kalkylator som räknar tex i liter så har man kommit en bit på väg.

Lasse-

[Kraniet]

förstärkaren är alltså 41 cm bred, stämmer det?

Vilken godstjocklek har du tänkt till lådan?

19mm mdf är ju ganska vanligt. I det fallet blir det inre måttet för 41 cm yttermått= 410-19-19 mm= 372mm, dvs 3,72 dm.

Kvar till de andra sidorna av lådan är då 40/3,72=10,753. Så vilket mått vill du ha på någon av de andra sidorna (höjd/djup)? Yttermått på 550mm kanske för höjden? dvs 550-19-19=512mm, 5,12 dm.
Då blir djupet 10,753/5,12=2,1 dm. Lägg till godstjockleken och det blir 210+19+19=248 mm.
dvs lådans yttermått B x H x D = 410 x 550 x 248 mm, innermått 372 x 512 x 210 mm

andra mått kan vara ytter 410 x 390 x 343 mm, inner 372 x 352 x 305 mm.

Om du ska ha ett stag eller inte kan ju diskuteras, vet inte om det riktigt är nödvändigt. Elementet tar ju upp en del volym, men isoleringsmaterialet ökar ju på den skenbara volymen något så det kan du nog bortse från. Men basreflexröret upptar ju en viss volym. Hur stort är röret? Rörets volym är ju arean gånger längden. Dvs 2 x pi x radien x radien x längden. Räknar du med dm så blir det liter utav det.

[Lasse-]

Hej och tack för svar och nu har jag kontrollmätt locket till förstärkaren på längden och den är 406 mm lång.

och det står så här i bruksanvisningen till Subwooferelementet.
Rekomenderade lådor med port

Volym 38.21 liter
Slagvolym 2.27 liter
Portvolym 0.76 liter
Total lådvolym 41.24 liter
Portdiameter 76mm /3 tum
Portlängd 168.4 mm
Frekvens 35.6 Hz
F3 37.3 Hz

mvh Lasse-

[boom]

En bara mid bas se på f3db så förstår du att den blir dålig till att använda i en 2 kanals uppsättning.Funkar kanon till det som den är tillverkad för att sitta i en bil.

[Lasse-]

Det var någon annan här på forumet som gav sig på det här elementet och som byggde sig en låda av
en skåpdörr av laminerad spånskiva och som hade fått låna en inbyggnadsförstärkare med inbyggd dsp
för att kunna justera tonkurvan och mätte på det ochsen så skulle han bygga sig en basreflexlåda
men jag vet inte hur det har gått med det projektet.

Men jag är inte ute efter någon avgrundsbas jag bor i en liten lägenhet i en träkåk med dubbla gipsväggar
åt grannens hål så jag måste tänka på det också har jag ingen ekonomi med att köpa ett dyrare element
eller.

Lasse-

[boom]

Det var någon annan här på forumet som gav sig på det här elementet och som byggde sig en låda av
en skåpdörr av laminerad spånskiva och som hade fått låna en inbyggnadsförstärkare med inbyggd dsp
för att kunna justera tonkurvan och mätte på det ochsen så skulle han bygga sig en basreflexlåda
men jag vet inte hur det har gått med det projektet.

Men jag är inte ute efter någon avgrundsbas jag bor i en liten lägenhet i en träkåk med dubbla gipsväggar
åt grannens hål så jag måste tänka på det också har jag ingen ekonomi med att köpa ett dyrare element
eller.

Lasse-

Eftersom den är avstämd till 35,6Hz så kommer den att låta illa under avstämnings frekvensen .
För i detta fallet så blir det att mäta och köra med en underavstämning ner i mot 25Hz för att få den lite mera rolig.
Ps det är skönt när man får gips väggar att gunga i takt med musiken.

[Lasse-]

Det står inte så mycket om det här elementet på internet men det finns ett par videor på youtube med
det här subwooferelementet en video är med en basreflexlåda med två element och en annan video är
med elementet med någon slaggs baffel.Tråkigt nog så är det bara typ teckno musik

Ultimate Sound i Mölndal ser ut att importera baselementet ifrån USA så jag vet inte om man kan skicka
ett mail dit och fråga om hur man ska göra.

mvh Lasse-

[Lasse-]

Jag skulle behöva en baslåde simulator som funkar med min Samsung tab3 surfplatta och jag har kikat på Basta men den
verkar att vara gjord för pc datorer finns det något tipps på program för android plattor eller?

mvh Lasse-

[Fostex]

Det finns en app som heter Speaker Designer som verkar omtyckt, men jag har aldrig provat den själv så jag kan inte uttala mig mer än så.

[paa]

Finns det Excel för androidplattor, så finns det en Excelbaserad simulering som heter unibox408, som gör allt i ett Excelark.
Gratis, bara att googla.

[Lasse-]

Hej nu har jag laddat ner Speaker Designer och provat programmet och det följer med ett bibliotek med
fyra st olika element och provar man att byta ut parrametrarna på elementet i listan mot dom som man har på
tex Marquant elementet och hoppar runt mellan dom olika delarna i programmet så sparas inte parrametrarna
utan man får börja om igen så det är möjligt att man måste köpa sig en licens jag vet inte.

mvh Lasse-

[Lasse-]

Hej jag har hittat en Roland SST- 40 Pa högtalare som jag plockade ur bashögtalaren ur och stoppade undan .

Efter några veckor så kom jag på att Jula 10 tums Marquanten passade direkt i hålet som är ganska presis
230 mm till och med skruvhålen passade direkt.

Roland lådans yttermått är bredd 40 cm ,djup 30 cm och höjd 51 cm går det att räkna ut Volymen ungefär
Och se om det går att räkna ut en eller två basreflexrör med 73 mm ytterdiameter ?

[kneten]

Kanske ett mått på lådväggarnas tjocklek tillför en annan dimension

[Perfector]

Har du besökt denna sida?
http://www.joasnickeri.com/hogtalarlador.htm

[Lasse-]

Hej jo jag har sett den sidan och jag har sett att den har varit med i någon tråd här på diy forumet men jag
Gillar att göra saker själv och har ingen ekonomi för att lämna bort jobb.

Nu har jag kollat måtten på spånskivorna på Roland lådan och fronten baffeln ser ut att vara 19 mm spån
Och övriga lådan är det 15 mm spån men den känns rejäl och stumm och den är klädd med någon slaggs
Galon så den tål nog stryk också är det bärhandtag på den på ett par sidan så man kan ha den stående och
Liggande och en rund infälld terminal nere i ena hörnet på baksidan med både tele och klämplint röd och svart.

Lasse-

[Lasse-]

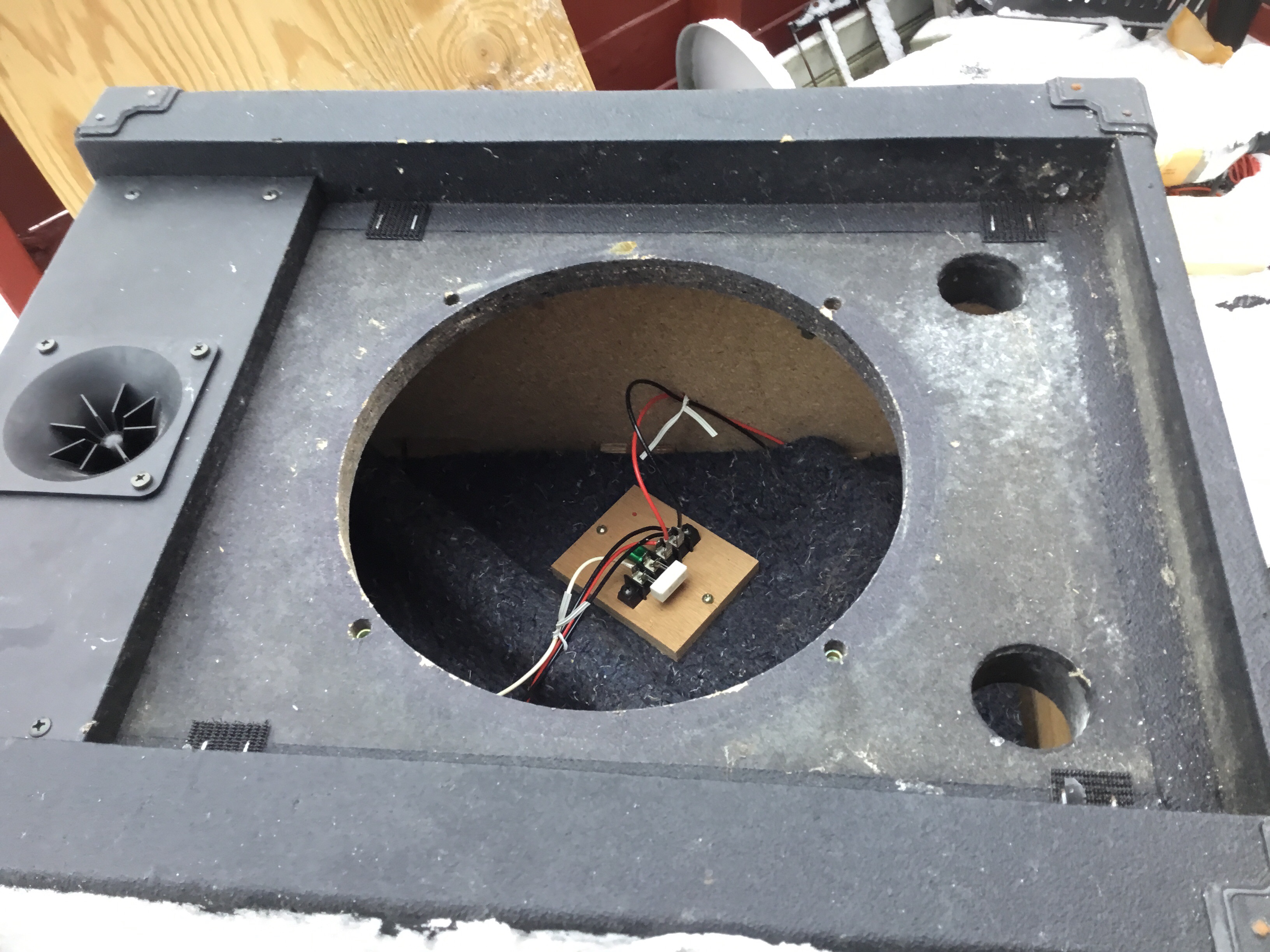

Hej såhär ser lådan ut


[darkg]

"bredd 40 cm ,djup 30 cm och höjd 51 cm ytter"
15 mm på fem sidor, 19 på baffel
innermått:

40-1,5-1,5 = 37 cm = 3,7 dm
30-1,5-1,9 = 26,6 cm = 2,66 dm
51-1,5-1,5 = 48 cm = 4,8 dm

(räkna i dm så blir volymen i liter = kubikdecimeter):

3,7 x 2,66 x 4,8 ~ 47 l

Om yttermåtten är från väggarnas utsida då förstås

[Lasse-]

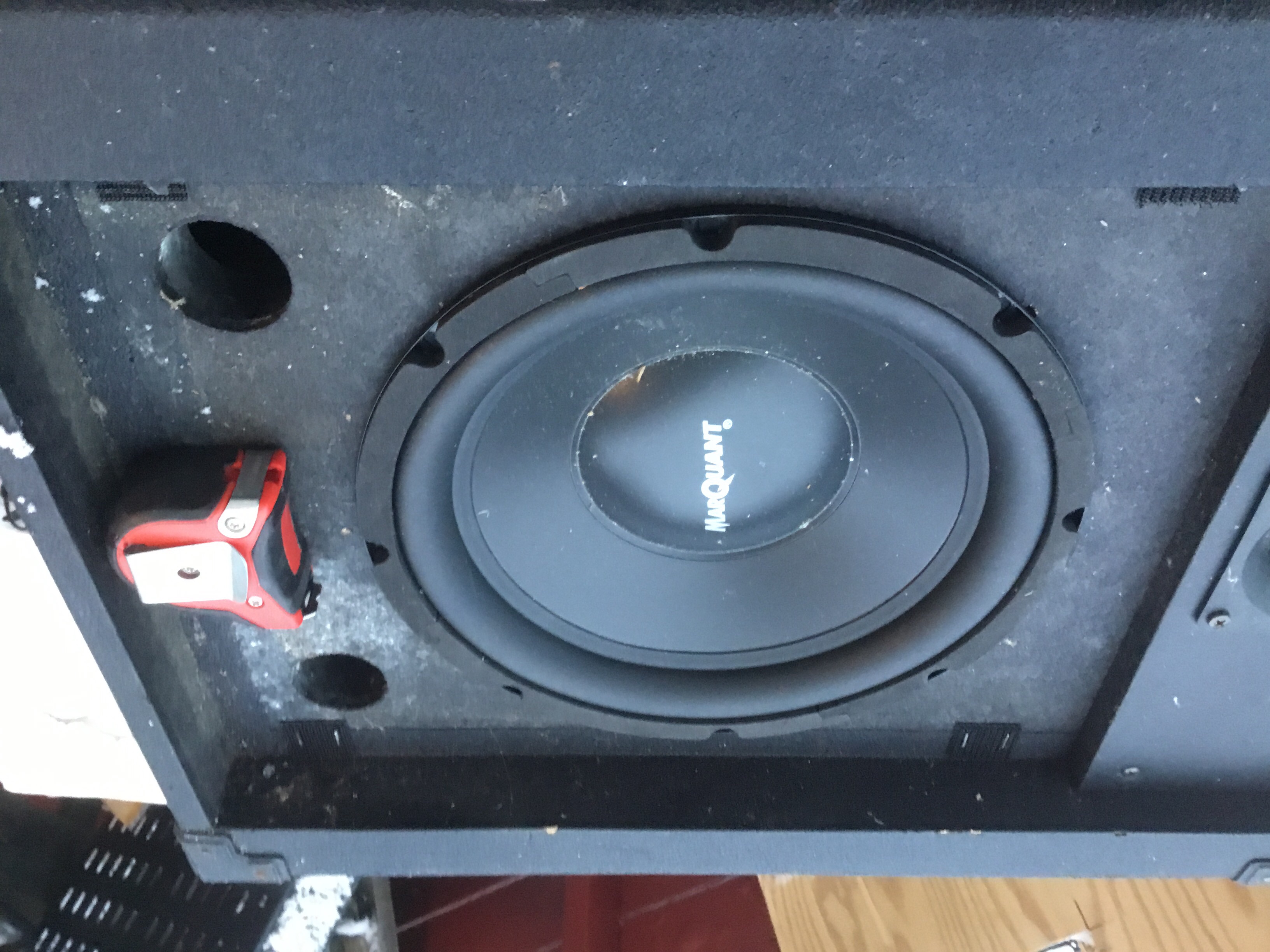

Så här ser det ut med Marquant basen


[Lasse-]

Tack för hjälpen med volymberäkningen det är lite svårt att hur bred lådan är inuti fronten ser tjockare ut på sidorna

Om man räknare lite noggrannare på djupet i baffelhålet så är det nog 22 cm

65 + 65 + 230 mm verkar att vara den inre bredden på lådan

153 + 230 + 93 mm är höjden

Så nu är det bara att räkna med funktionsräknaren


Vid en noggrannare beräkning ser lådan ut att vara ungefär 31 liter om man mäter alla mått i baffelhålet inuti .

Dom två hålen där nere som ser ut som basreflexhål är bara två hål utan rör som man kanske kunde plugga igen med
Pluggar ifrån det som blir över ifrån en hålsåg innuti den.Hålen är 39 mm i diameter och göra nya hål med centrum-
Hålet som en styrning för den nya och förmodligen större hålsågen

Mvh Lasse-

[Lasse-]

Hej ska man ha något beräknings program simulator nu för att gå vidare med projektet för att se frekvensgången
Och dimensionen längden på basreflexröret eller tipps på program som man kan köra på en iPad ?

Mvh Lasse.

[Lasse-]

Funderade på att ljudisolera lådan med en Ljudisoleringsfilt som finns på Biltema och som liknar den som ligger
I botten i lådan och som går upp runt piezo diskanten för det finns liksom ingen isolering på vissa väggar
Inuti lådan och det borde väll bli resonanser tycker jag eller. Filten är 1 x 2 meter och 7 mm tjock och kostar 179 kr.

Hålsåg med innehål 38 39 mm diameter hittade jag inte för att göra några pluggar för att sätta igen hålen i lådan
Så jag provar någon Annan gång på Bahaus dom har ett större sortiment och lite mer dimensioner att välja på
I hålsågs väg.

Mvh Lasse-

[darkg]

Baslådor brukar inte inte dämpas så mycket, om jag förstår rätt.

Finns det någon info om det där elementet? Folk som simulerar behöver nog något att jobba med

[darkg]

Är det denna?

https://www.jula.se/globalassets/catalo ... -pl-en.pdf

[Lasse-]

Hej jo det är den 10 tummaren jag vet inte riktigt vad jag har bruksanvisningen så därför försökte jag att
Hitta den på nätet men den såg ut Som att den hemsidan var bortplockad men du verkar att ha hittat
Bruksanvisningen hursomhelst.

Lasse-

[Lasse-]

Hej jag skulle vilja ha hjälp med att simulera längden på ett basreflexrör med ytterdiametern 73 mm

Dom andra data som jag har är

FS 30 Hz

Vas 2:2 ft3

Xmax 5 mm

Qts 0,49

Storlek 10 tum

F 30 -2000 Hz

Om man underavstämmer ner till 25 Hz fungerar det eller ?

Mvh Lasse-
