TV-bänk efter eget huvud med inbyggda högtalare

[Svedenblad]

Hej,

Mitt första inlägg här på rekommendation av en vän. Detta blir en projekttråd för mitt första högtalarprojekt.

Sålde mina fina Audiovector Mi3 avantgarte arette för 4-5 år sedan och nu står det ett ganska värdelöst bose 2.1 system i vardagsrummet. Det har börjat klia i fingrarna och nuvarande ljud lämnar en hel del att önska. Tänkte först göra ett par bookshelf-högtalare (2vägs med Hypex plateamp) men frun hade invändningar kring "estetik" i vardagsrummet så nu har har ändrat riktning. Tanken är alltså mediamöbel där en en av volymen används till dolda högtalare. Obs: Jag är en novis inom områden men är intresserad. Kommer leja bort själva konstruktionen men göra slutmontering själv.

Jag är vän med Anders Fransen som driver EAD Sweden så det vore kul att använda hans element. Jag är fortfarande inne på 2-kanal men nu när jag får lite friare tyglar med volym tänkte jag gå från 5,25 till 8 tum i baselementen. För övre registren tänkte jag hålla mig till samma EAD60 2" element. Jag vill ändå hålla volymen nere då möbeln är tänkt att bli nätt och inte ta för mycket plats, speciellt på djupet.

För drivning tänkte jag köra på 2 stycken Hypex Plate amp AS2.100 digital med link-kabel. Vad som verkar smidigt där att det finns inbyggt aktivt delningsfilter som kan konfigureras via USB.

Hypex AS2.100d
http://www.hypex.nl/product/2012-11-23-13-44-01/2012-11-23-13-46-04/as2-100.html



EAD E170 MKII
http://www.eadsweden.com/drive-units/ead_e170_mkii






EAD E60 (äldre PDF så jag kopierade rakt in)
http://www.eadsweden.com/drive-units/ead_e60


Thiele/Small Parameters, 4Ohm
”Method: Fixed-Mmd (1.708 grams)”
”OCR mode: Fixed (3.31 ohms)”
”Area (Sd); 26.42 sq cm”
”Series resistance: 75.00 ohms”
”Stimulus level: 3.83 volts”
”SPLref reference impedance: 8 ohms”
”Large units (volume = liters, mass = grams)”
94,53 ”Fs Rz”
3.310 ”Re Ohms”
11.813 ”Res Ohms”
2.70 ”Qms”
0.71 ”Qes ”
0.56 ”Qts ”
0.05 ”L1 mR”
0.09 ”L2 mH”
1.56 ”Vas (Sd) liters”
1.692 ”MIns (Sd) grams”
1588 ”Cms(Sd) ceM/Newton”
2.21 ”B1(Sd) Tesla-M”
88.31 ”SPLref(Sd) dB[8 ohms]”
X-max: +/- 2.1mm (4.2 mm p-p)
Power: 10W cont. 15W Max. In music

Så nu till några frågor innan jag börjar skissa upp lådan:

1.Tänkte använda framåtriktad basport då möbel kommer stå mot vägg. Vad tror ni om det?
2.Volym på lådan? Har försökt använda online verktyg för detta men är lite osäker på om jag gör rätt? Vill gärna hålla djupet runt 28-30 cm. Kan någon hjälpa mig här?
3.Input på element? Tänker jag rätt eller har ni några andra rekommendationer?

Kommer hålla er uppdaterade med mycket bilder så som jag gärna själv läser trådar! Tack på förhand för all hjälp ni kan ge!

[HenrikE]

Kul projekt!
1: Framåtriktad port funkar fint.

2: Jag har aldrig hittat några vidare bra onlineverktyg för att räkna på högtalare.
Prova att simulera lite i Basta: http://www.tolvan.com/index.php?page=/basta/basta.php
Det är lättanvänt och du kan få massor av hjälp här.

3: Vilka element man bygger med bestäms till stor del av tycke och smak. Det går säkert förträffligt att köra elementen du har valt. Det faktum att du tänker dela aktivt gör elementvalet något enklare, då behöver man inte vara så noga med att matcha känslighet osv.

En liten fundering bara. Hypex:en ger bara 50W per kanal i 8 ohm. Räcker det för att driva basarna till ljudnivån du är ute efter? Det är det mycket enklare att svara på när du har simulerat lite.

[chrisss]

Ush vilket hemskt baselement.
Ett stort hål före de stora membranresonanserna. Det kräver låg delning.
Dessutom har det för svag motor för basreflex.
Både en sluten och en basreflexlåda blir stor.


Jag använder SEAS W16 som oxå har hårt membran med resonanstoppar vid ca. 5 kHz
Det delar jag vid knappt ca. 900 Hz med andra ordningens filter.

EAD baselementet behöver ett mellanregister för att fylla i upp till diskanten.
Då kan du lika bra använda ett riktigt diskantelement.

Exempel på delning av element med resonanser.

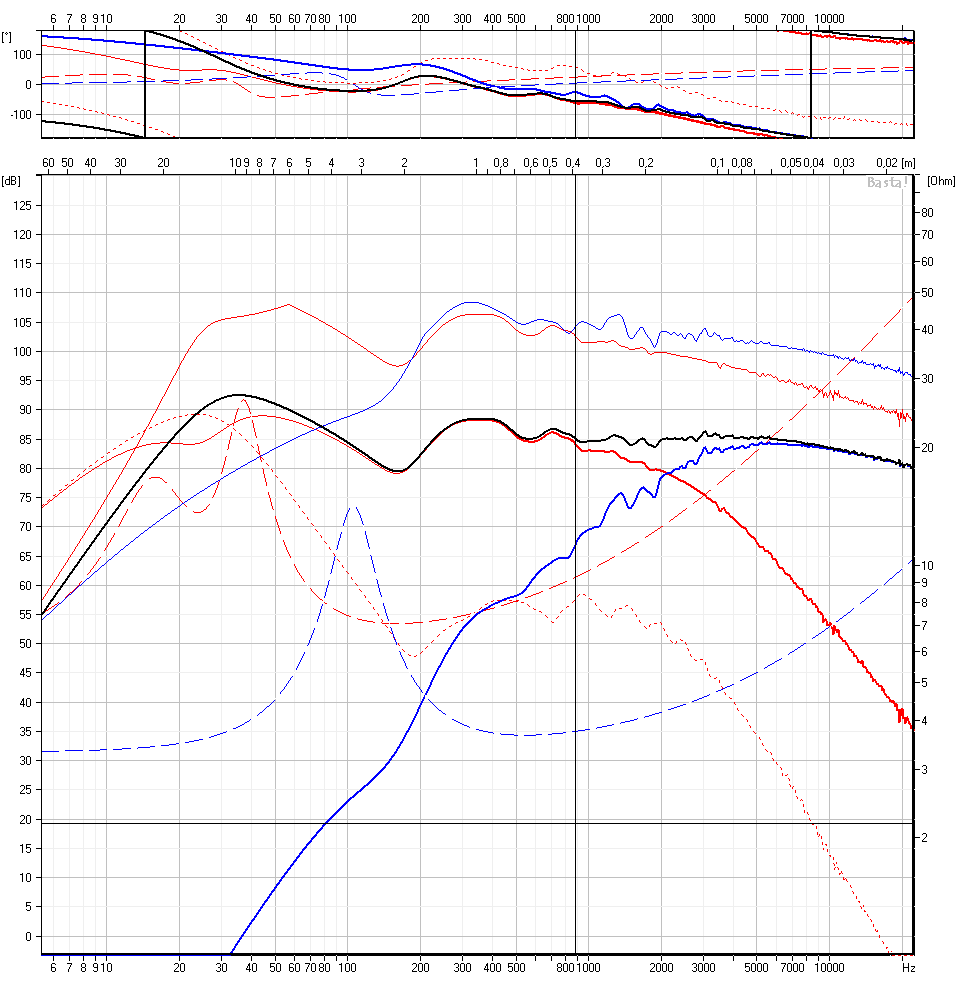

Så här mäter mina element utan filter i låda:



W16 Mid-bas är den blåa kurvan
Röd = 3,5" mid
Svart = Diskant

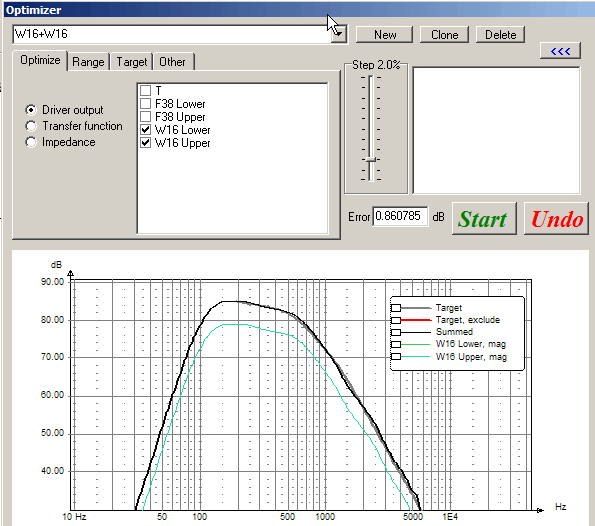

W16 Mid-bas med filter:

Inte säker på om det är slutgiltig version av filtret men i princip rätt.

Jag skulle överväga att välja andra element.

Vad har du för mål?
Hur stark vill du spela?
Hur djupt i frekvens?
hur stor får lådan vara?
Måste det vara tvåvägare?
Skall du komplettera med sub?



Du nämner att du inte har kompetensen och gärna lejer bort konstruktionen.
Det blir dyrt. Det går att konstruera en högtalare som inte låter illa på kanske 2 dagar.
En dag för mätningar. En dag för simulering. Sedan lyssning med prototypfilter.
Det kommer troligen inte låta illa men inte bra.

Att konstruera en superb högtalare kan ta flera hundra timmar.


Om du inte vill lära dig och vara beredd på att det tar mycket tid och lång tid rekommenderar
jag att du köper en färdig högtalare.

INO PiP är en fantastisk högtalare om kapaciteten räcker för dig.

[Svedenblad]

Hej och tack för input.

Skall ta en funderare och se över alternativen.

[HenrikE]

Hmm jag kikade lite på parametrarna och får hålla med chrisss, baselementet är ingen höjdare.

Jag missade det du skrev om att leja bort konstruktionsarbetet. Får nog också hålla med om tipset att köpa något färdigt då. Några fler förslag: Vad sägs om ett par Carlsson oa-51:or? Eller varför inte Bremens ägghögtalare?

[Svedenblad]

Hej på er,

En stor fördel med dessa forum är ju att man får input från personer som har samlat på sig kunskap. Att jag inte vill lära mig stämmer inte men jag lägger mig platt i det att jag är novis i att bygga själv. Borde kanske varit tydligare i vad jag tänkte leja bort då jag syftade till var kapning och håltagning efter cad ritning.

Jag är på inget sätt låst till de komponenter jag nämnde i tidigare inlägg utan är väl ute efter ett behagligt ljud som både kan agera tv- och filmljud samt om jag vill lyssna på musik i vardagsrummet.

Syftet primärt ar ju varit att dölja högtalare. Samtidigt så har jag inte tyckt om små satelliter och baslådor. Därför dessa tankar. Det kan vara så att inom inte allt för många år så kommer små barn härja runt så där vill jag vara lite förberedd.

Så med förutsättningarna att bygga in lådor i en möbel där djupet på lådan helst inte får överskrida 30 cm samt om man kan hålla höjd och bredd inom 40-50 cm. Hur hade ni gjort i min situation? Kan inbyggnadshögtalare för vägg vara ett bättre alternativ? Eller skall jag bara köra på något färdigt och lägga energin på något annat?

[dewpo]

Måste du få plats med något annat i bänken?
Jag kommer till att en bänk som är d30xh50xb200 ger tillräcklig volym för de komponenter du visade, men bara om den endast skall rymma högtalarna inte om du behöver plats för andra saker...

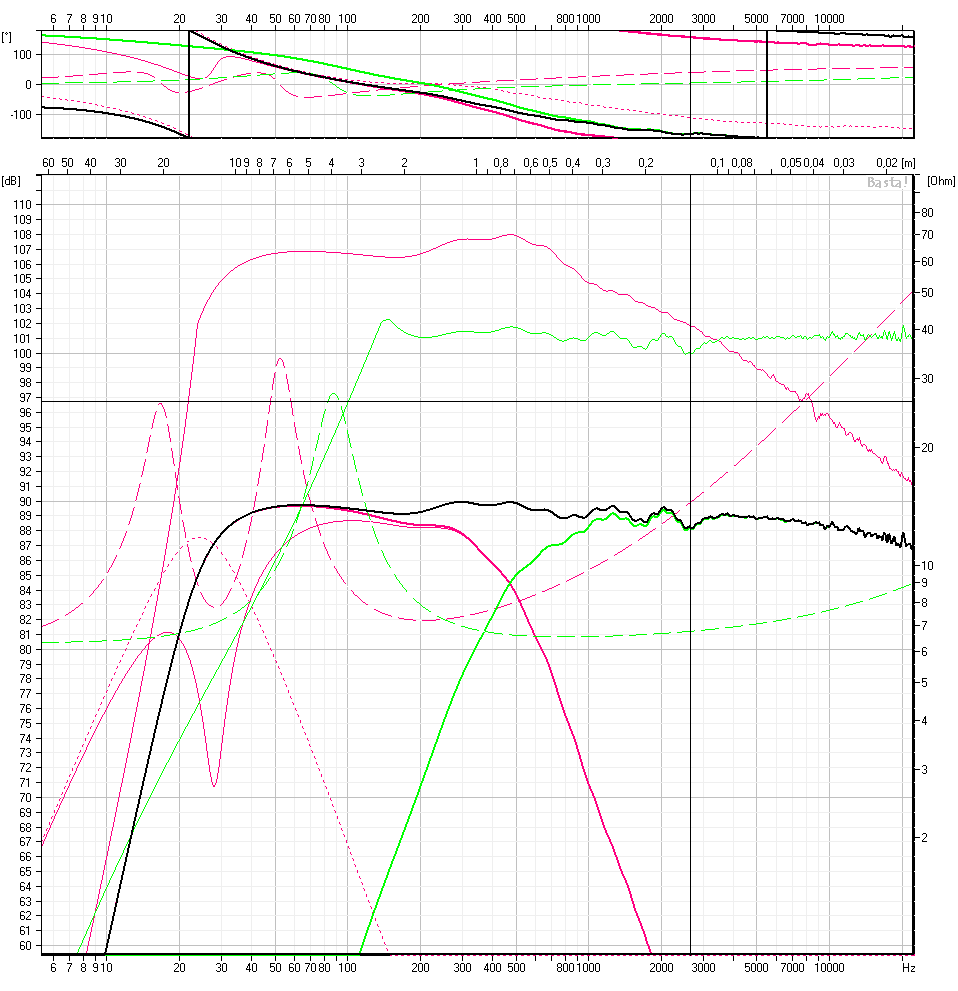

Basta sim...


"dippen vid 160Hz går nog att trolla bort i dsp'n"

[Svedenblad]

Jo en spelkonsoll, samt mindre htpc samt nas. Man snabbt räknat på 30*50*50 så har vi ju 75 liter. Säg att vi skippar aed helt och hållet. Det kan vara 2 eller 3 vägs. Så säg 4 enheter i bänken som är 50*50 där de två yttre är avsedda för högtalare.

[dewpo]

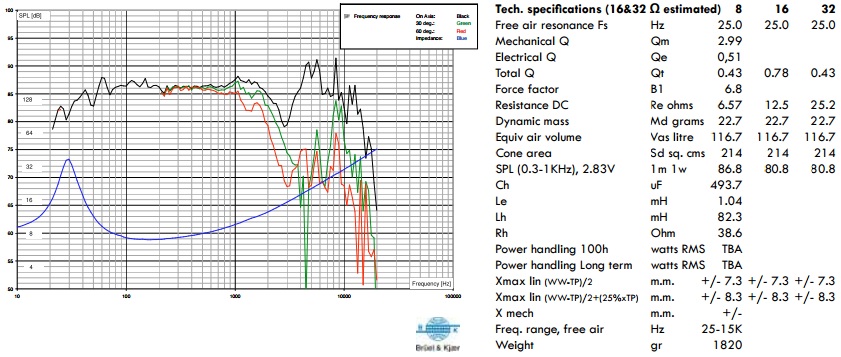

Seas W26FX002 70l Basreflex@28Hz
TB-speakers W4-1879 5l Sluten

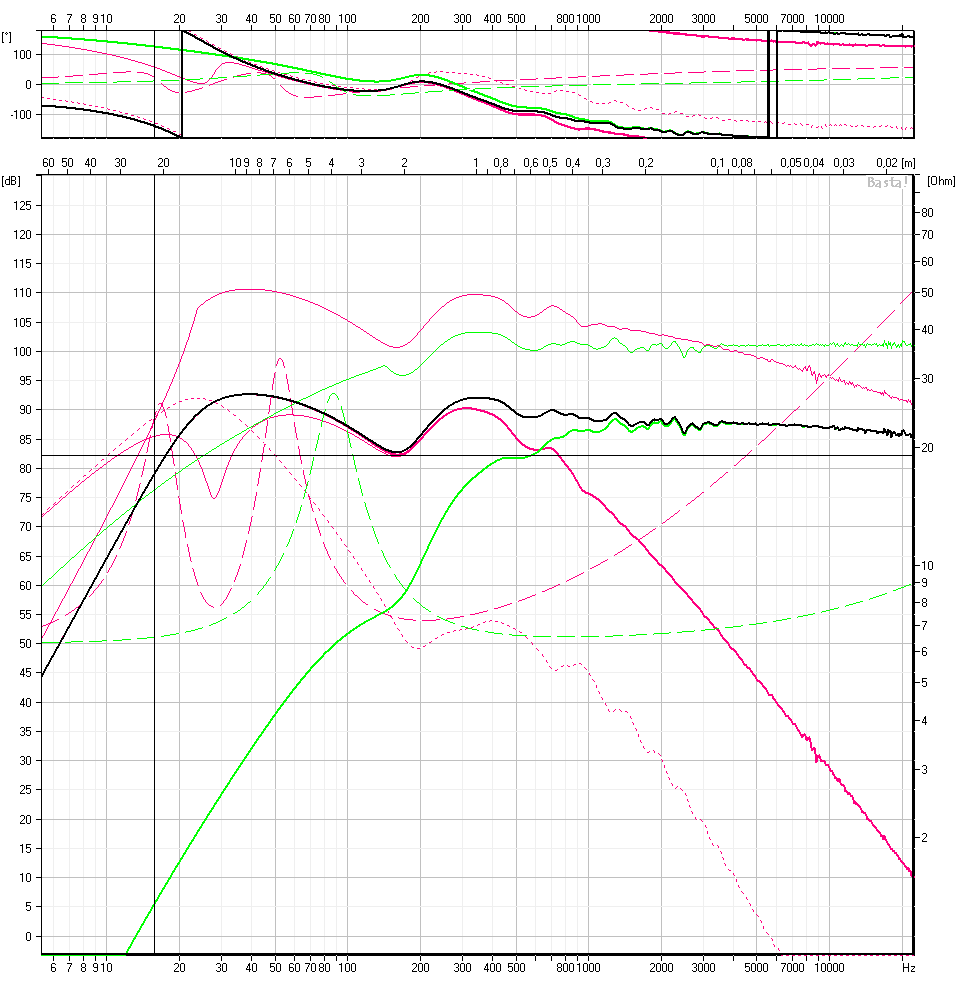

Ser ut så här...


Simulering bygger på ett antagande att bänkens front är 32 cm ut från väggen... och att mitt sektionerna har luckor...

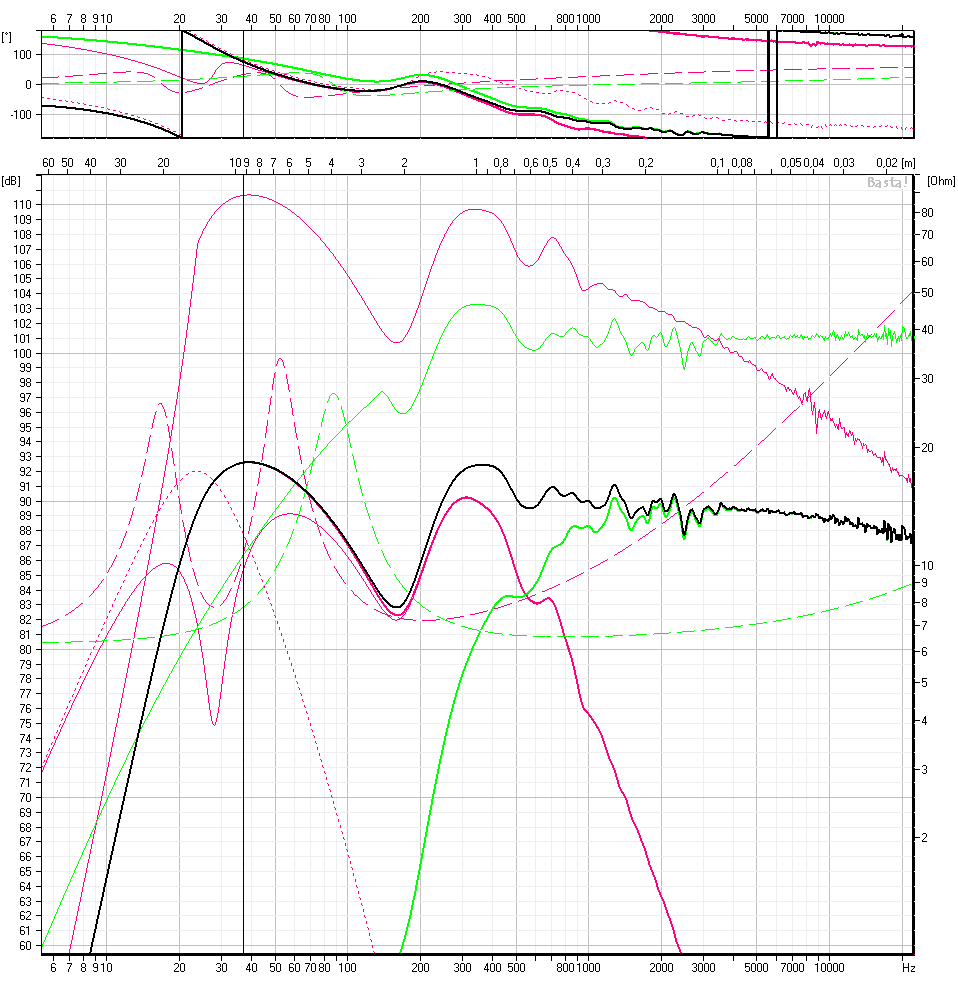

Med rätt upplösning...


Med antagande om avsaknad av vägg "openspace"...


[HenrikE]

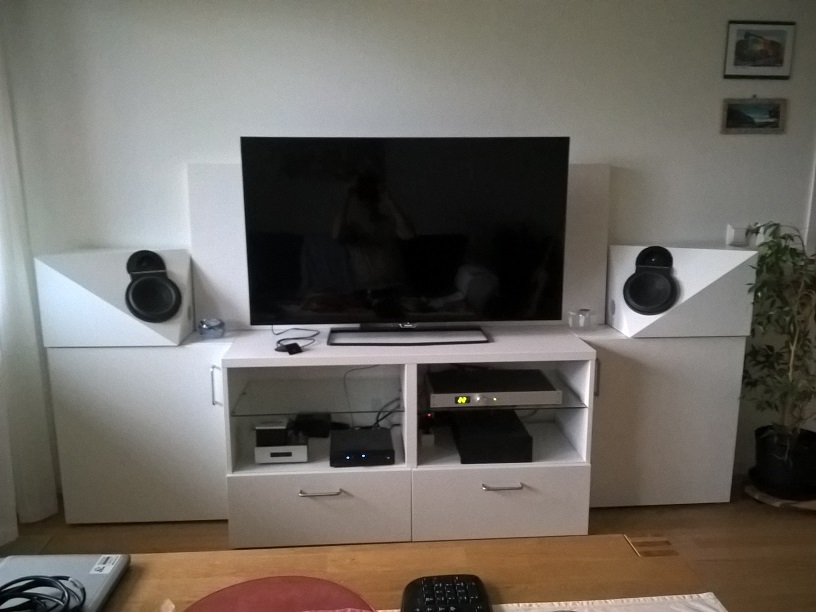

Liten inspirationsbild? Så här ser det ut vid tv-hörnan här hemma:


(ursäkta den dåliga bildkvaliten)
Ingredienserna är ett par OA-51:or, en tv-bänk plus två grundare skåp från Ikea, och en 48-tums tv. Total bredd är 240cm. Mittsektionen sticker ut ca 45cm från väggen, och sidorna ca 25cm.

[Svedenblad]

Tack för all input.

Läste lite mer kring plate-ampen från Hypex och den verkar ju smidig men frågan är om den har tillräckligt med effekt? Den verkar vara uppdelad på 2 * 50W i tvåvägskonfiguration.

Dewpo: Ser att man får en ganska stor dip runt 160 Hz som inte verkar finnas där i "open-space". Är det då lådan som orsakar detta?

[dewpo]

Avståndet till väggen... Baffeln är med i bägge simuleringarna... Jag tror hypexens dsp klarar jämna ut det men jag kan egentligen inget om hypexen...
