Sonab R4000-3 tomgångsström o lampor?

[imac]

Står inget i schemat var tomgångsströmmen ska vara, någon som har koll på detta?

Sedan har alla lampor gått på den, 6V 100mA (BA7S?), var köper man dessa i Svedala?

[Perfector]

Står inget i schemat var tomgångsströmmen ska vara, någon som har koll på detta?

Sedan har alla lampor gått på den, 6V 100mA (BA7S?), var köper man dessa i Svedala?

http://www.replacementlightbulbs.com/lamp3798.html
Den billigaste jag kan hitta, men utomlands

[Figge77]

skulle ju funka att byta till dioder ganka lätt annars.

ang tomgångsstömmen så hitta jag inget i mina papper heller. bara schema. vad har du för värde om du mäter mV på utgångarna nu? inte för att det kanske har så mycket med saken att göra, men...om det är bias/dc offset du menar med tomgångsström så kolla i schemat för sonab P-4000 som verkar använda samma slutseg (U700) finns lite mer värden utskrivna som kanske kan vara av intresse.

edit nu såg jag i P-4000 Schemat: iq=35mA
man måste ha ett iq över 35 för att läsa schemat därför fatta jag inte det först

[Flint]

Står inget i schemat var tomgångsströmmen ska vara, någon som har koll på detta?

Sedan har alla lampor gått på den, 6V 100mA (BA7S?), var köper man dessa i Svedala?

Jag vet inte heller hur stor tomgångsströmmen skall vara men frågar du för att du tycker att förstärkaren uppför sig konstigt? I så fall, hur stor är den nu, båda kanalerna. R4000 blev lite ljumma på fotskrapan i tomgång men inte varma så att man direkt reagerade. Jag tippar 50-100mA genom sluttrissorna, alltså ca. 10-20mV över vardera emittermotståndet på 0,22 ohm.

[Figge77]

det står ju 35mA i schemat

[imac]

Var på schemat hittar du det?

[Figge77]

http://elektrotanya.com/sonab_p-4000_1s ... nload.html här är schemat, bara klicka och vänta en minut så står det "get manual" under miniatyrbilden.
http://elektrotanya.com/sonab_r4000.pdf/download.html

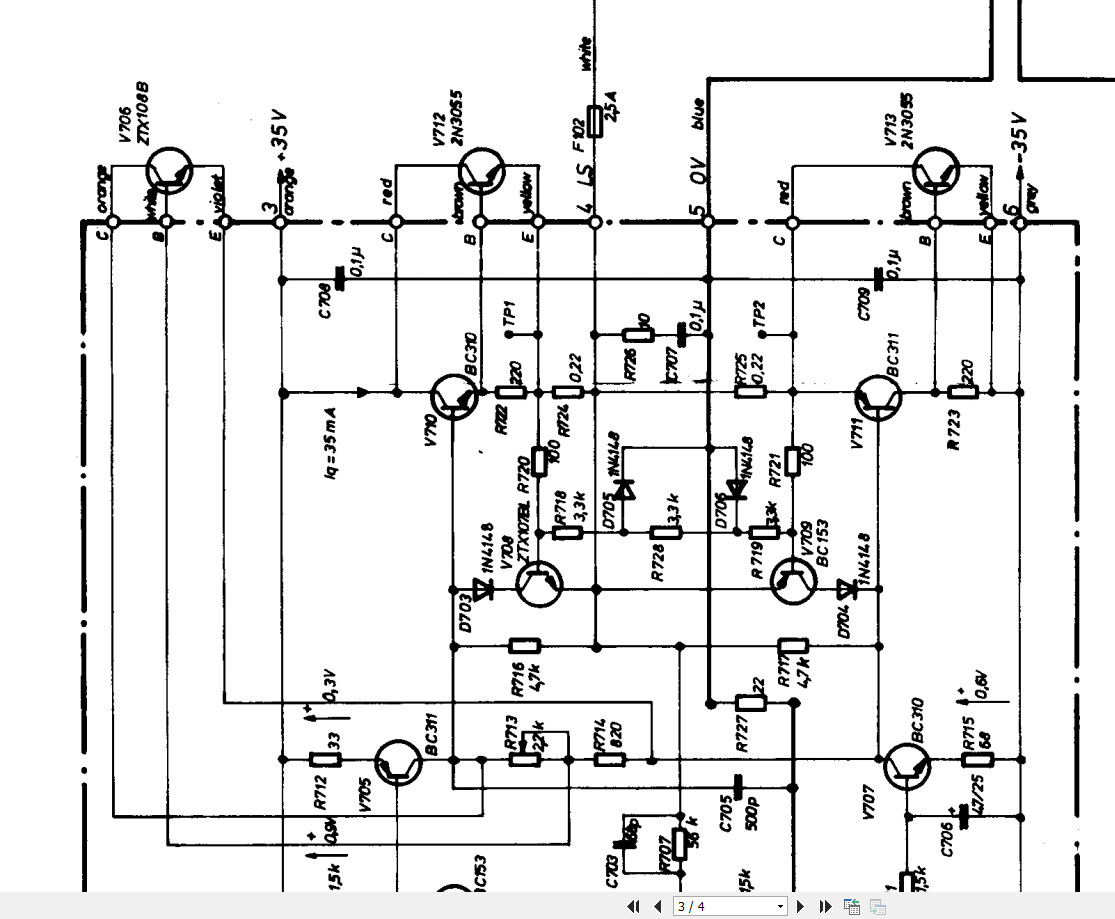

Till Vänster om transistor V710


[Figge77]

nu vet inte jag riktigt vad som är skillnaden mellan mk1,2,3 . schemat för 1 och 2 ser iaf ut att vara samma.
