Re: Bygge av vinyltvätt med ultraljud

av **HenrikTornquist** » 2016-11-17 17:12

Bygget av ny vinyltvätt är i startgroparna. Min lokala stålhandlare (Stena stål) säger sig inte ha lämpligt stål hemma, trots att hemsidan visar det motsatta. Vad jag behöver är en rundstång att hänga skivorna på. Hålet i en skiva är enl. RIAA 0,286", 7,2644mm. Axeln torde vara något mindre.
Någon som vet var det går att uppbringa lämpligt material i en längd om ca. en halvmeter?
Kanske någon som rent av sysslar med slikt själv?

av **KarlXII** » 2016-11-17 17:30

Flyttar denna till ett forum där det finns större chans för svar.

/K12

av **HenrikTornquist** » 2016-11-17 18:10

KarlXII skrev:Flyttar denna till ett forum där det finns större chans för svar.

/K12

My bad. Tack.

av **oa51** » 2016-11-17 19:53

Lycka till med bygget

Jag har liknande tankar . Har letat på nätet och lokala byggvaruhus men det finns bara 6 respektive 8 mm axlar. Min idé
Var att köpa en 8 mm stång och slipa ner den till lämplig diameter.
Om du löser det på annat sätt är jag intresserad av en lagom lång bit.......

Vilket varvtal hade du tänkt driva axeln med?
Hur hade du tänkt hålla fast skivorna, dvs vilken lösning för "mellanlägg"?

av **Jodah** » 2016-11-17 19:58

Ett aluminumrör kanske?
http://www.minicars.se/sv/artiklar/alum ... t-x-5.html

av **UrSv** » 2016-11-17 20:01

Skall du ha hel längd eller går det med flera bitar?

Hel:
Förslag 1

Bitar:
Förslag 1
Förslag 2

av **oa51** » 2016-11-17 20:38

Tack UrSv! Det här är ju underbart

Har lagt 2 dagar på att leta och på 7 minuter får man hjälp här!

Gäller bara att hitta lager till nämnda axlar, får söka på ebay. ( 8mm kullager finns billigt på Hobbex)

av **HenrikTornquist** » 2016-11-17 22:46

oa51 skrev:Lycka till med bygget
Jag har liknande tankar . Har letat på nätet och lokala byggvaruhus men det finns bara 6 respektive 8 mm axlar. Min idé
Var att köpa en 8 mm stång och slipa ner den till lämplig diameter.
Om du löser det på annat sätt är jag intresserad av en lagom lång bit.......

Vilket varvtal hade du tänkt driva axeln med?
Hur hade du tänkt hålla fast skivorna, dvs vilken lösning för "mellanlägg"?

Jag har beställt en 220Vmotor som gör 1varv/minut.
Mekanikern på jobb skulle se om han kan kapa en rundstång av plast, han hade en bit på 102mm diameter. Lite i minsta laget, ville gärna ha 105mm, men det blir nog bra.
Gott om axlar, rör och stänger dök upp. Dock är jag så snål att jag tycker det blir mycket pengar med frakt från utlandet.
Hittade en mekanisk verkstad här som jag ska kontakta i morron.

av **HenrikTornquist** » 2016-11-17 22:48

http://www.ironbill.se/product/automatstal-rundstang-dia-10-mm-500-mm
Det här kan vara vettigt.
Ska du ha riktiga lager till axeln kan det bli knöligare att hantera. En bit halvrund nylon eller liknande kan funka.

av **Aerob** » 2016-11-18 08:46

Jag brukar handla liknande från: http://www.maskindelen.se/category/rundstang

av **HenrikTornquist** » 2016-11-18 10:22

Aerob skrev:Jag brukar handla liknande från: http://www.maskindelen.se/category/rundstang

Jag har kollat där, men just 7mm saknas i sortimentet.
Tack för input.

av **paa** » 2016-11-18 11:43

oa51 skrev:Tack UrSv! Det här är ju underbart
Har lagt 2 dagar på att leta och på 7 minuter får man hjälp här!

Gäller bara att hitta lager till nämnda axlar, får söka på ebay. ( 8mm kullager finns billigt på Hobbex)

I princip finns det inte kullager i tumdimensionen, inte ens i USA, däremot kan glidlager finnas i tumdimensioner, även om det kan vara svårt att hitta sådana i Sverige. Enklast är väl att borra hål i någon plastplatta, då kan man ju borra några extra hål i den också, så har man skapat en lagerbock med fästhål.
Nylon PA, eller polyeten PE HD1000 eller Acetal POM är användbara plaster för lager. Tänk på att nylon PA sväller lite av fukt och vatten, så att det är säkrast att ha rejält glapp i hålet om man väljer sådan plast.

av **HenrikTornquist** » 2016-11-18 13:46

Ungefär så har jag tänkt med lager. En nylonkub som borras med ett fästhål, och ett för axeln. Sen kapas kuben rakt genom axelhålet, så den enkelt kan läggas ner. Tyngden håller den på plats, och med ett kugghjul i drivsidan kan motorn med sitt kugghjul placeras så drivningen blir bra.

av **darkg** » 2016-11-18 15:44

Hastigheten och lasten och kraven på glappfrihet är ju sådana att det borde fungera med vad som helst som lager, egentligen. Ett otrångt hål i vad som helst.

Icke rostfritt stål verkar opraktiskt.

av **Lasse-** » 2016-11-18 19:27

Hej har du provat med Arigoteknik dom har en websida och dom säljer material i tummått .Jag har själv köpt
rundstång i 1/4 tums dimension till mina vridkondensatorer med 1/4 axel därifrån och jag fick axlarna upptejpade
på en planka.

mvh Lasse-

av **HenrikTornquist** » 2016-11-24 14:09

Fick en "pinne" med posten idag.
En halvmeter av http://www.ironbill.se/product/automatstal-rundstang-dia-10-mm-500-mm

fick det bli. 7mm är det närmsta de har, så det får duga. Jag funderar på om krympslang kan fungera att öka diametern med?
Bygget blir lite av ett budgetprojekt till att börja med. Faller det väl ut kan delar bytas till bättre/exaktare efter hand.
Därför får aluminiumprofiler stå tillbaka för "vanliga jäkla träreglar" 45mm från start. Det är lättare och billigare att sätta måtten rätt med en regel för några tior, och sedan bygga snyggt.
Aluminiumprofiler från http://www.aluflex.se/Standard-itemprofilsystem.html verkar vettiga, och finns lokalt här i stan.

Det kommer naturligtvis att se väsentligt proffsigare ut med alu än trä,men som sagt, jag är inget ess på sånt här. Jag klåpar mig hellre med billigt virke än dyrt alu tills det fungerar måttmässigt.

av **HenrikTornquist** » 2016-11-25 15:47

Ytterligare ett problem har fått en lösning, om än oortodox. Det gäller att tänka utanför lådan, som vanligt. Den här ramlade jag över som av en händelse, men kommer nog att fungera bra som "lager" för axeln:

Det är en "Stånghållare av plast till vridstång", och är avsedd för att hålla persienn-vridaren på plats. En liten justering med borr eller rundfil så är den perfekt. Några tior gör den till ett fynd!

av **HenrikTornquist** » 2016-11-29 17:29

Stånghållaren fungerade inte så bra. Den var helt enkelt för liten. Nästa att prova är ett par såna här i rätt storlek:

Monterade upp och ner, och kapade en bit i den spikfria sidan kan det funka att bara lägga ner axeln.Den bör ligga tillräckligt stadigt på plats med hjälp av sin egen tyngd.

av **Egerwood** » 2016-12-25 08:56

Hm om det inte blir som du tänkt, borde du be någon med en 3D printer plotta ut fästen åt dig.
På detta forum borde det finnas flera som har en eller tillgång till en.

av **RogerGustavsson** » 2017-01-22 20:11

Hur har det gått med bygget?

av **HenrikTornquist** » 2017-01-23 16:50

Håller på att kapa till de sista för att få rätt längder på allt, utan distanser och skit.
Kabelhållare som klipps till och monteras upp och ner funkar utmärkt. Kina-motor för några tior funkar också utmärkt.
Denna från Conrad kopplar ihop motor och stången som skivorna sätts på: Bild

Ska försöka få till bilder när det är klart.
Edit: ska se om de här neodymmagneterna från Kjell är starka nog att koppla mellan motor och stång: Bild

av **HenrikTornquist** » 2017-01-24 17:03

Låt mig vara den förste att säga det: jag är ingen snickare. Jag är ingen ingenjör eller mekaniker. Detta är ett medvetet budgetprojekt, från början till slut. Totalsumman är strax över 2000:-, och då får det se ut hur det vill.

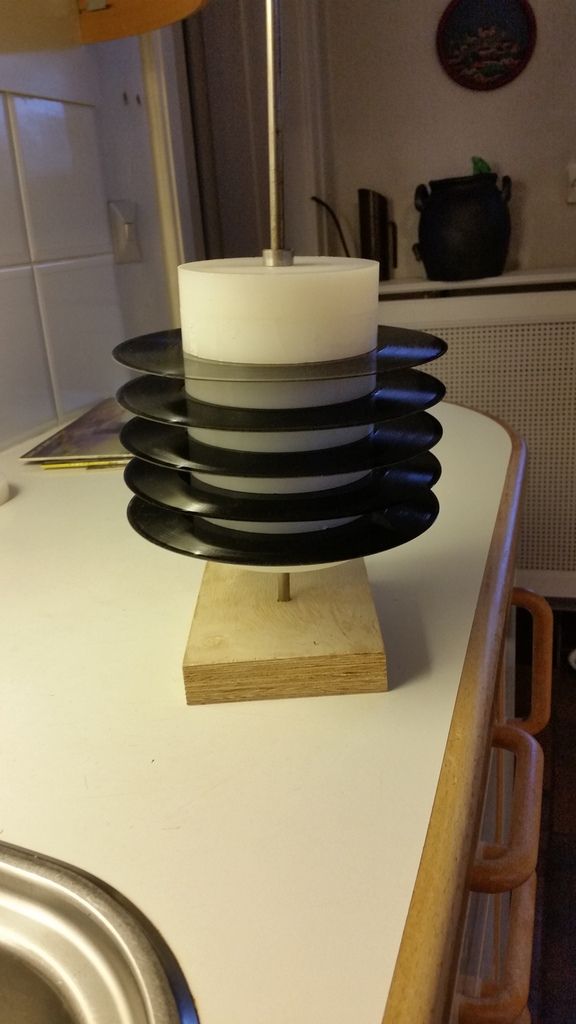

Några loppesinglar som ska köras igenom:

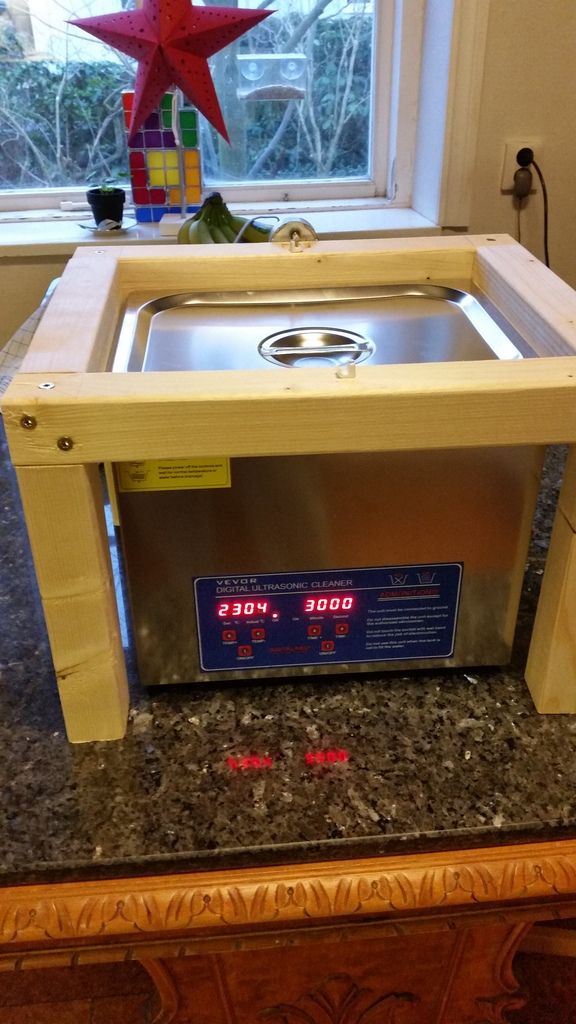

Åbäket framifrån:

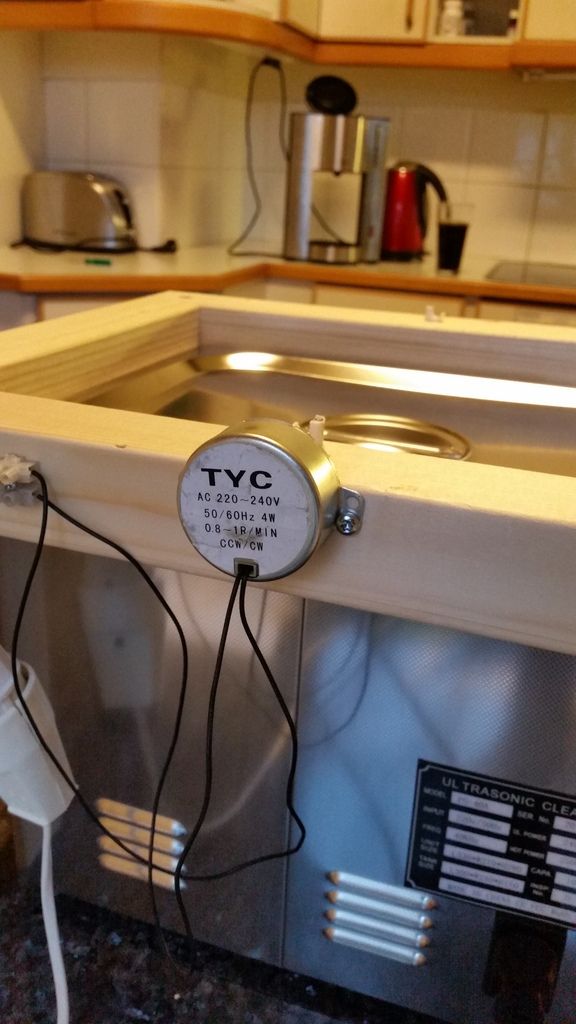

Kinamotor, under en hundring för 2st ink. frakt:

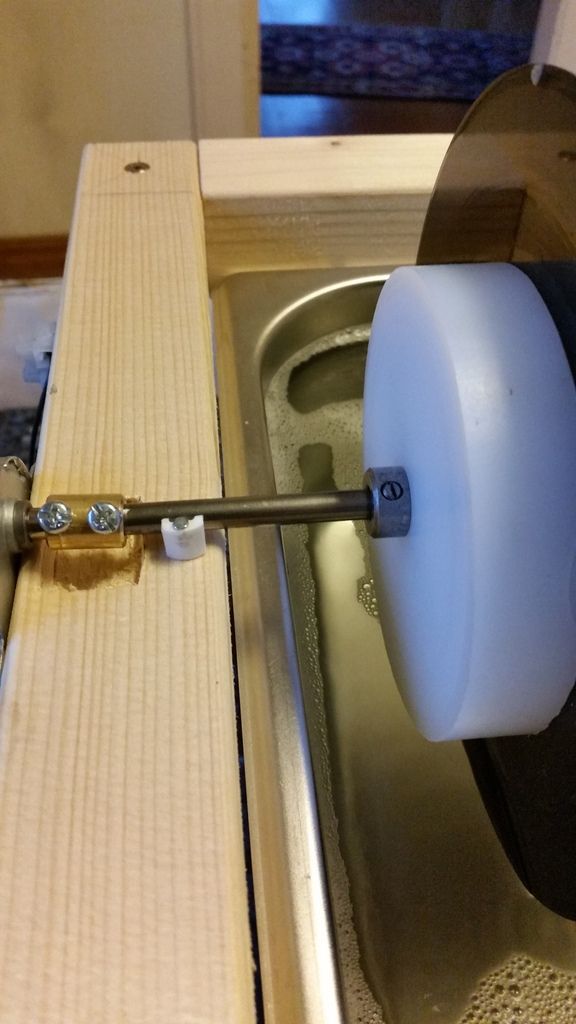

Koppling mellan motor och axel:

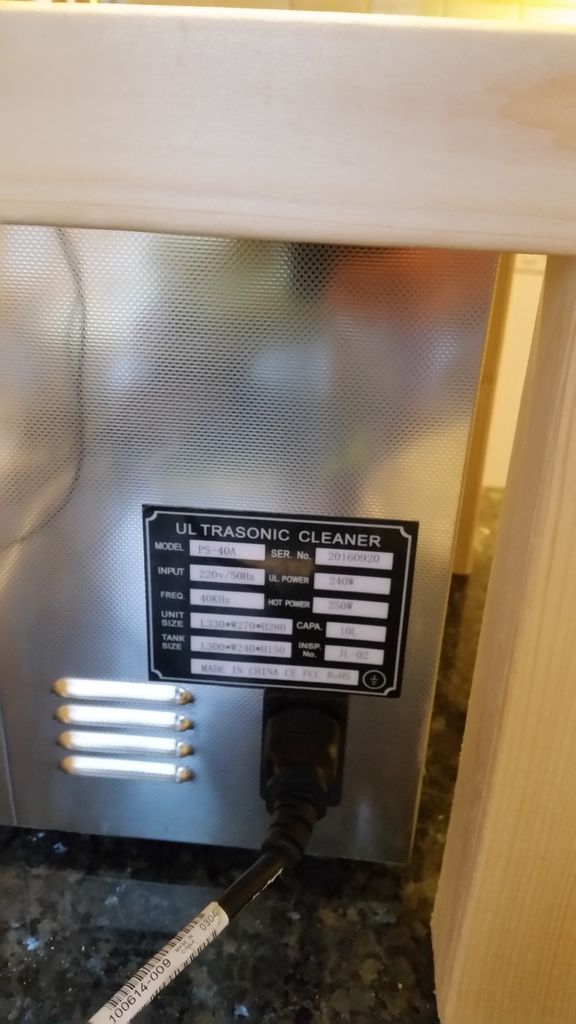

Tvättbaljan spec.:

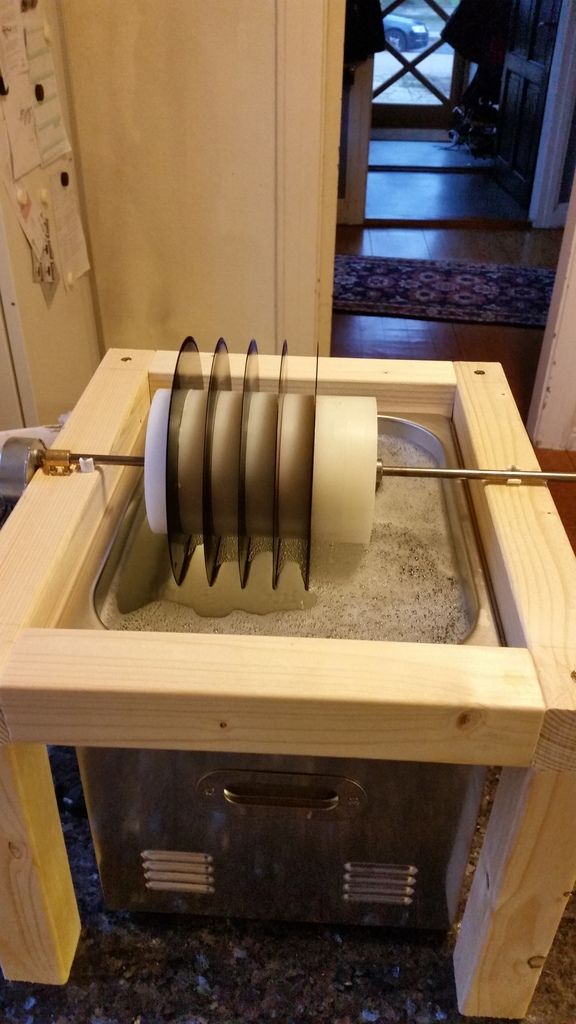

Överblick på repetitionsavståndet:

av **RogerGustavsson** » 2017-01-24 18:33

Tack för bilderna! Vad har du för något utöver vatten baljan? Ser att skumma. Blev det ingen magnetkoppling?

av **HenrikTornquist** » 2017-01-24 18:52

Avmineraliserat vatten, isopropylalkohol och Kodak Photo-Flo. Det skummar ganska friskt när det blandas runt i dunk.
Magneterna orkade dessvärre inte driva, trots sin styrka. Det slirade bara. Skulle vilja ha en annan lösning där, kanske kugghjul som kuggar i så fort axeln läggs på plats. Att dra åt skruven i kopplingen är ett moment för mycket, om en ett enkelt sådant.

av **oa51** » 2017-01-24 20:16

Kul! Vad består distanserna av? Har du gjort dem själv? Går kinamotorn på nätspänning? I så fall ser "sockerbitskopplingen" lite farlig ut..........

av **RogerGustavsson** » 2017-01-24 20:23

oa51 skrev:Går kinamotorn på nätspänning? I så fall ser "sockerbitskopplingen" lite farlig ut..........

AC 220-240 V skrivet på motorn...

av **HenrikTornquist** » 2017-01-24 21:00

Distanserna är nån slags plast/nylon/pfte-tjofräs. Jag vet inte riktigt vad det är, det var något som mekanikern på jobb hade liggandes i lagom diameter. Han stack av ett gäng i svarven, och det blev rätt bra. Inte alla blev 100% plana, hur det nu gick till, men det är inte något större problem. Nästa projekt (eventuellt) är att fästa en o-ring i ytterkanten, för att få helt tätt.

Motorn går direkt på nätet, inte något större problem. Sockerbiten sitter på baksidan, så jag kommer inte åt den av misstag.

av **CODY** » 2017-01-24 22:06

Kul Henrik!

Hur blev resultatet?

MVH/Johan

av **HenrikTornquist** » 2017-01-24 23:12

Det första jag märker efter tvätt är att allting syns. Varenda lite repa, vartenda litet hack syns. Det andra är att skivan inte är statisk, inte det minsta. De flesta blir helt tysta, en del har en del sprak och /eller knaster kvar. Exakt vad det är som låter då kan jag inte svara på. Det torde inte vara smuts, om den inte sitter hopplöst hårt fast.
Jag kan konstatera att mina skivor inte har låtit bättre än så här tidigare, och det gör det hela värt det för mig.
Att sonen på 20 år tycker jag är dum i huvudet som håller på med vinyl i allmänhet, och bökar med tvätt i synnerhet, det är en annan sak.

av **RogerGustavsson** » 2017-01-25 08:19

HenrikTornquist skrev:Att sonen på 20 år tycker jag är dum i huvudet som håller på med vinyl i allmänhet, och bökar med tvätt i synnerhet, det är en annan sak.

Min 20-årige son har undrat om det inte är på tiden att vi har en fungerande skivspelare. Han har i åratal sneglat på de gamla skivorna. Mina skivor är rätt välvårdade och jag köper heller inga fler till samlingen. Det är mera för att kunna spela dem med minimerade störningar och delvis digitalisera dem.
