Jag har ont om pengar, är detta att kasta de jag har i sjön?

[dewpo]

Jag funderar på att bygga något liknade detta

Bas 6½" SATORI MW16P-8
Diskant D2004/602000

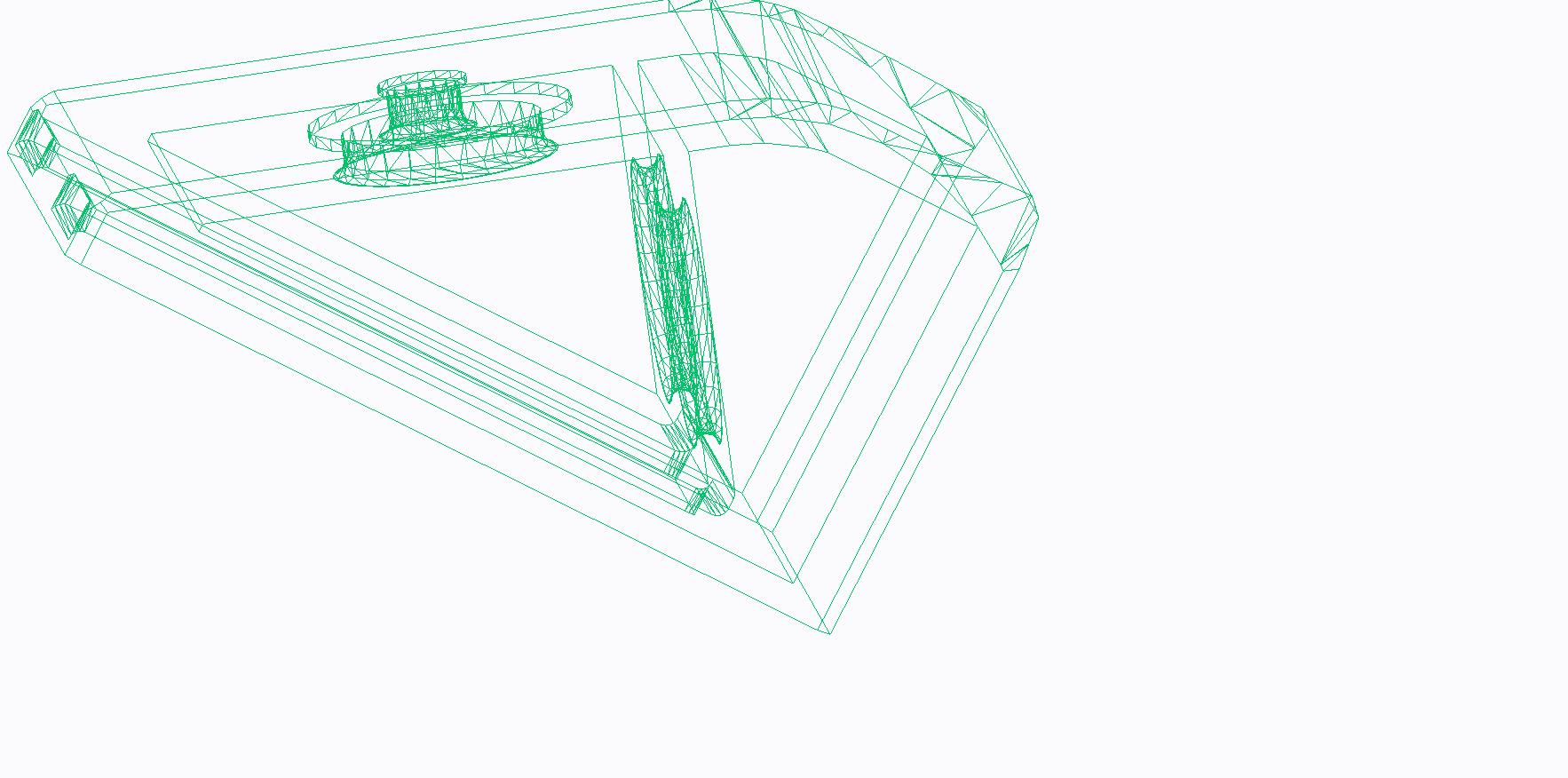

Tänkt konstruktion ca16 liter

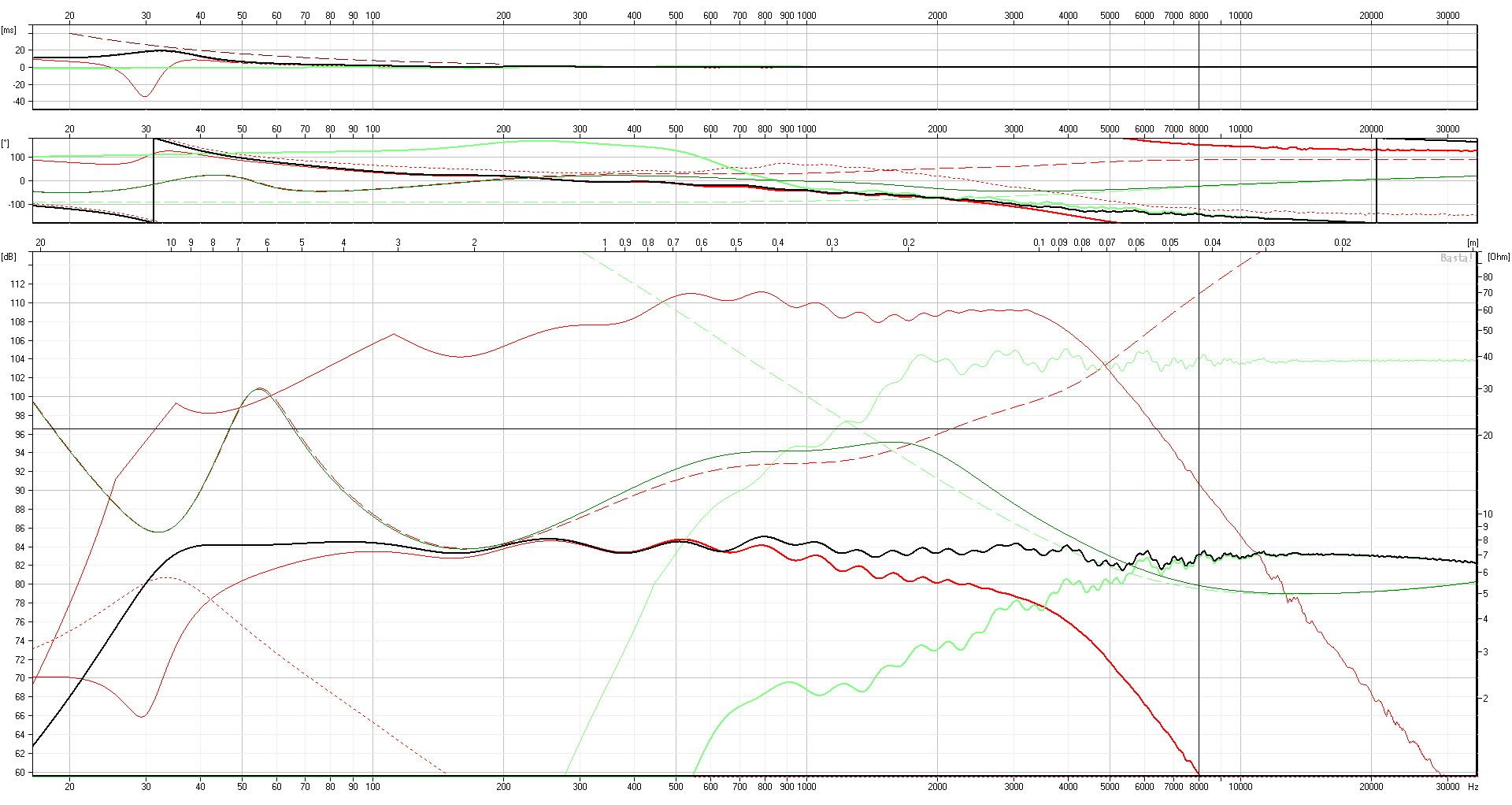

Basta simulerad respons kurva vägghängd


[Perfector]

Jag funderar på att bygga något liknade detta

Bas 6½" SATORI MW16P-8
Diskant D2004/602000

Tänkt konstruktion ca16 liter


Basta simulerad respons kurva vägghängd


skittjusig låda du har ritat.
Tuta och kör.

[dewpo]

Vad tror ni om svackan 200-400 Hz blir den mycket störande? Den verkar svår att få bort på en vägghängd högtalare finns det några trix?

[Nattlorden]

Jag hade nog bekymrat mig mer över att det ligger lite högt mellan 2k och 5k. Prova flytta upp diskantens brytfrekvens lite kanske?

[dewpo]

Drar jag isär delningen lite så ser det ut så här.

Basta simulerad respons vägghängd


Men jag antar antar att man inte kan säga något bestämt om filtret innan man gjort test mätningar med elelementen i en verklig låda?

[Perfector]

Drar jag isär delningen lite så ser det ut så här.

Basta simulerad respons vägghängd


Men jag antar antar att man inte kan säga något bestämt om filtret innan man gjort test mätningar med elelementen i en verklig låda?

Jag tycker som motvallskärringen att du får en liten basförstärkning som kan ge fin bas på låga nivåer, men mer än så säger jag inte för det har jag gjort i andra trådar med horribelt resultat.
Lycka till.
Det kan inte bli dåligt som jag ser det.

[dewpo]

Lite större ca 22 liter ser kanske trevligare ut?



[RogerGustavsson]

En svacka i "värmeregistret" tillsammans med en baspuckel känns tveksamt.

[Kalejdokom]

Ja, varför en sådan baspuckel? Är lådan för liten för det elementet? Kanske läge att välj andra element?

[dewpo]

Det är närheten till väggen som ger effekten i frifält ser det ut så här.


Hur får man bort effekten på en vägghängd högtalare?

[RogerGustavsson]

Kanske ska titta på hur det är gjort med den vägghängda LTS-2v-v1? Där sitter en kondensator i serie med basen. Kolla på sidan 62 i kompendiet i länken här nedan.

http://www.lts.a.se/pub/artiklar/ltshog ... um_100.pdf

[dewpo]

Har problem med dimensioneringarna av kondensatorn om jag provar Perfector's förslag gällande en helt annan högtalare,
att använda en kondensator som är dimensionerad som ett 20 Hz högpassfilter så får jag denna kurvan.


Men det blir en väldigt stor kondensator 1284 uF


1320 uF och lite lägre Qp verkar bäst. Hur många volt måste kondensatorerna vara specificerade?

[dewpo]

Skillnaden med och utan kondensator i samma diagram.


[dewpo]

Tunna ut nosen på högtalaren verkar minska på svackan...



[dewpo]

Ett försök med Scan-Speak 18W/8545-01 ger en på pappret bättre kurva


Men jag är tveksam till att det elementet klarar en så hög delning?

[dewpo]

Nytt förslag till delning. Kan detta fungera?


[dewpo]

12L 990uF


[Kalejdokom]

Oj, vilken skillnad . Får du till det där IRL så får du vara nöjd!

Ser att du simulerar med Scanspeak. Spontant känns lådan lite för liten för 18W. Jag har ett par 15W-8530K01 (Revelator) i 12 liter och dom spelar imponerande djupbas. Det elementet har lite andra t/s-parametrar jämfört med andra 15W-modeller och verkar trivas bättre i lite mindre lådor. Ett tips bara, även om det tyvärr är lite onödigt dyrt .

[dewpo]

Reducerad innervolym


[hammarn_2]

Kan vara vanskligt att finlira så mycket med simuleringarna, en kan ledas att tro att man har koll på läget eftersom kurvorna är fina i Basta. Sen säger verkligheten nåt annat.

Jag gissar att lådorna är utformade för hörnplacering? Det borde kunna påverka responsen i simulering kontra verkligheten en hel del, säg under 500 hz.

[dewpo]

Kan vara vanskligt att finlira så mycket med simuleringarna, en kan ledas att tro att man har koll på läget eftersom kurvorna är fina i Basta. Sen säger verkligheten nåt annat.

Jag gissar att lådorna är utformade för hörnplacering? Det borde kunna påverka responsen i simulering kontra verkligheten en hel del, säg under 500 hz.

Tänkt placering är ej i hörn utan en bit in från hörnet, men hur långt från hörnet måste man gå?
Men en hörn placering skulle definitivt inte fungera bra!

[Kraniet]

en absorbent minst 10cm tjock tar bort en del av svackan mellan 100-200 Hz. Det är en reflex i väggen som orsakar utsläckning. Absorbenten är typ ett måste.

I övrigt så underlättar det om elementet har lågt qts för att få till rätt avrullning i basen. En något större låda och lägre avstämning verkar vara tanken.

Jämför tex med Carlsson OA51 och 8545-basen som används där.
