2+2 pols synkroniserad strömställare

[hammarn_2]

Jag vill ha en switch som jag tänker mig ska slå till/från dämpning av ett element enl. följande:



Det vore snyggt om S1 och S2 var kombinerade i en switch med 6 (3+3) anslutningar. Jag hittade inget på Elfa men det kan bero på undermålig sökfärdighet. Hilfe!

[darkg]

Tvåpolig växlande, jo, det bör du hitta

[hammarn_2]

Ah, bara switchen är gjord för AC så är det ju en helt vanlig tvåpolig jag vill ha Typ den här borde funka va?

[DVD-ai]

Du kan uppnå samma med 1st (behövs ej 2st) vanlig enpolig brytare

Just nu har jag 0 möjligheter att rita något och visa, men du kan ta bort S1.
Dra en tåt parallellt /över R1 på dess undersida (på bilden), denna tåt kopplas på en av polerna på en brytare (tänk dig att du vänder S2 180*), den andra polen på S2 kopplas till R2. Du vill alltså ha en brytare som i läge 1 = kopplar ihop kabeln förbi/över R1 och kopplar från R2.
Läge 2 Kopplar bort kabeln förbi/över R1 och kopplar samtidigt in R2.

Enklare och mindre pill

[darkg]

Du kan uppnå samma med 1st

+1

[hammarn_2]

Njae, det blir väl inte samma?



R1+R2 kommer ju sitta parallellt och suga ström och fula till impedansen när dämpningen är bortkopplad. Eller har jag inte tänkt ordentligt den här gången heller..

[darkg]

...

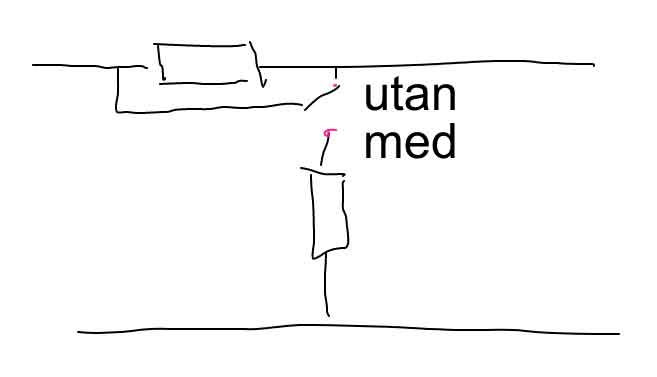

edit, nu blev det fel håll, men du fattar "efter R1" växler mellan "före R1" och R2.

[hammarn_2]

Lysande, jag bugar och bockar.

[DVD-ai]

Exakt så

[UrSv]

Fast spegelvänd då. In och ut bytte ju plats jämfört med föregående bild.

[DVD-ai]

Eller 180* roterande, ger samma resultat beroende på hur man väljer att rita upp det hela, jag ritade inte likadant i mitt huvud som barkg gjorde i paint
Men kopplingsmässigt är det samma sak han har ritat som det jag tänkte mig.

[hammarn_2]

Jag är med på noterna.

[darkg]

Fast spegelvänd då. In och ut bytte ju plats jämfört med föregående bild.

Ja, fast med förklarande text blev det rätt.

[UrSv]

Just
