Liten Bredbandare med slavbas Byggs!

[dewpo]

Element beställda Det blev 2 st FF125WK och 2 st Prestige H9928 SP17R
Byggplanen ser ut enligt följande 6l låda med slavbas 210x297x160 i 15 mm plyfa.

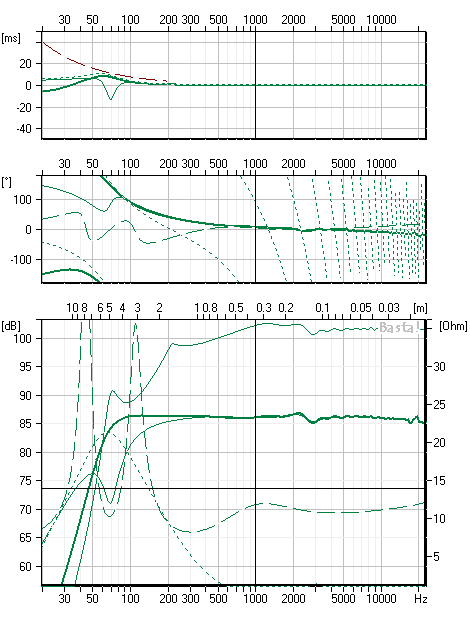

Med preliminärt filter simulerar det så här ->


-> i basta, Lådan har jag tänkt att göra lite mindre än de 9l Fostex rekommenderar för att passa slavbasen bättre.
Jag hade först tänkt att göra lådan lite större och plattare men jag tror jag har fastnat för A4 dimensioner.
Enligt Fostex mäter elmentet så här ->

Jag oroar mig lite för hur det beter sig vid 7kHz men 30 grader offaxis ser det ju bättre ut.

[paa]

Jag skulle tro att du måste mäta upp tonkurvan själv i dina lådor för att veta hur det är.
Det är inte säkert att tillverkarens tonkurva är speciellt nära verkligheten.

[dewpo]

Jag har inte beställt några filter komponenter än, Men jag vill ha elementen på plats när jag på börjar bygget.
Hinner elementen komma till fredag på börjar jag bygget i Helgen, Kanske kan jag prov mäta på lådan Helgen därpå.
Planen är att ha filtret externt i foten på stället, Förhoppnings vis behövs bara baffelstegskompensation, men vi får se...
TS parametrarna hoppas jag stämmer hyfsat. Men det kan man ju inte lita helt på.

[dewpo]

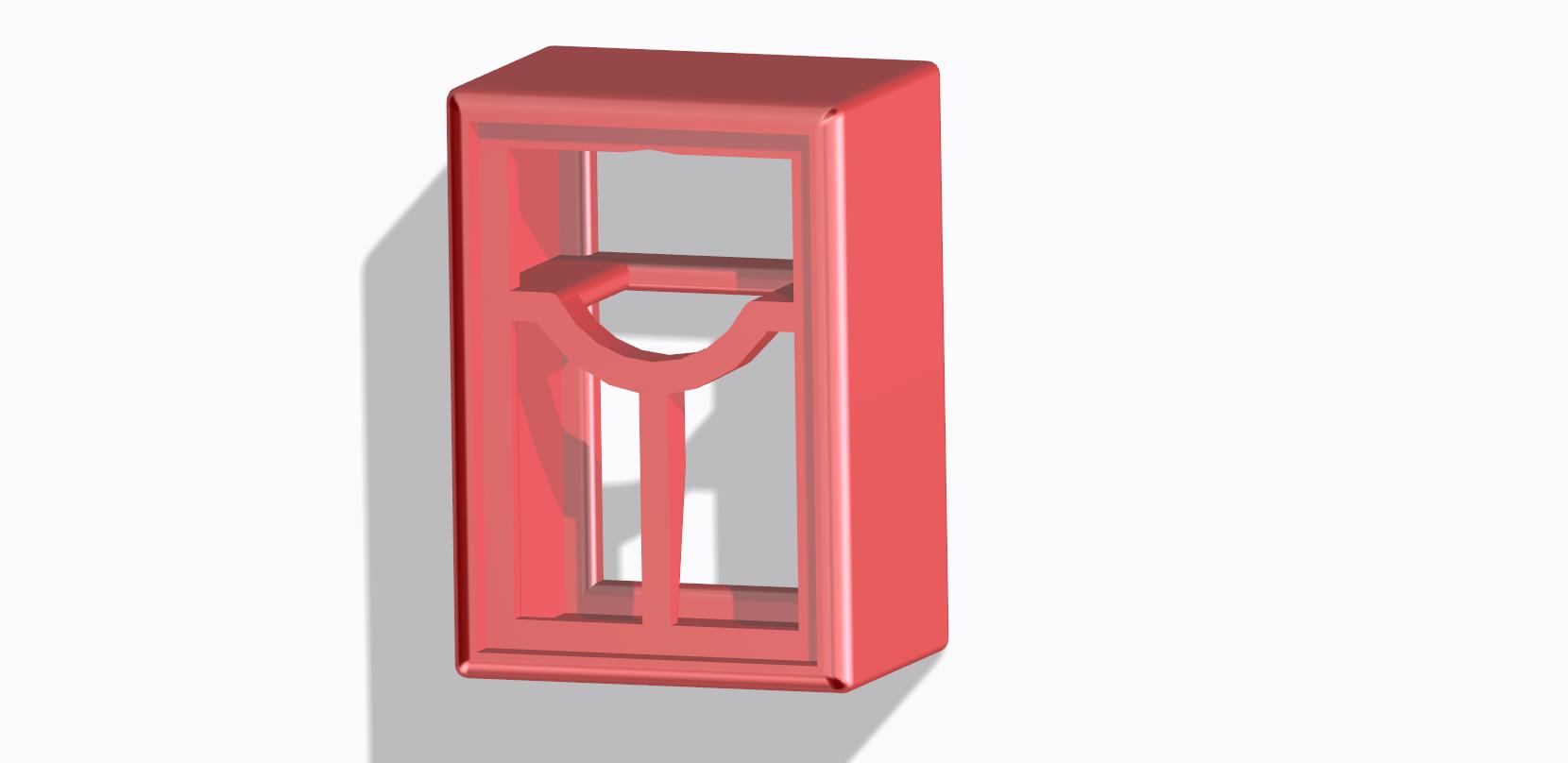

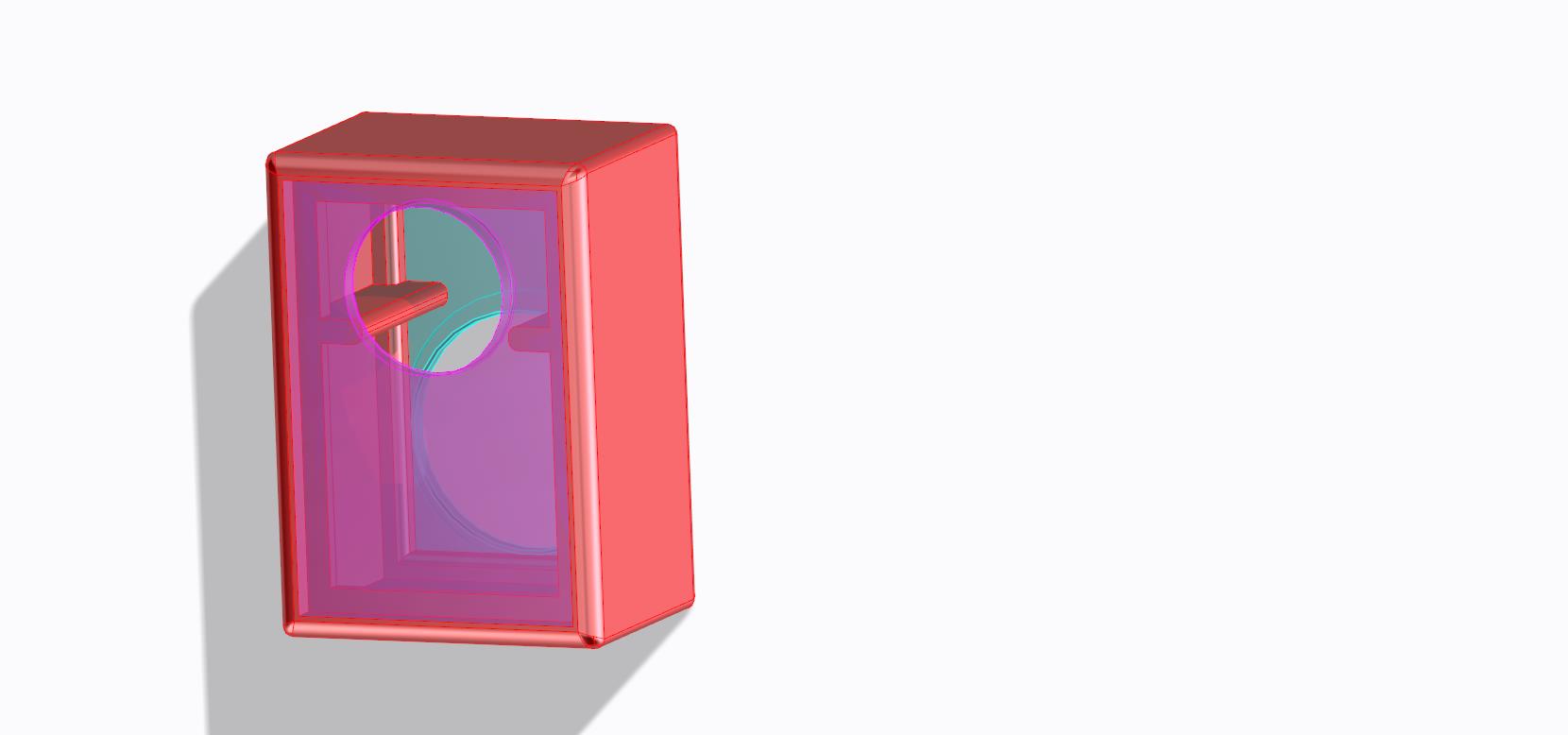

Preliminär ritning ->



-> Borde jag staga mer?

[dewpo]

Att stag så här blir kanske bättre?



[dewpo]

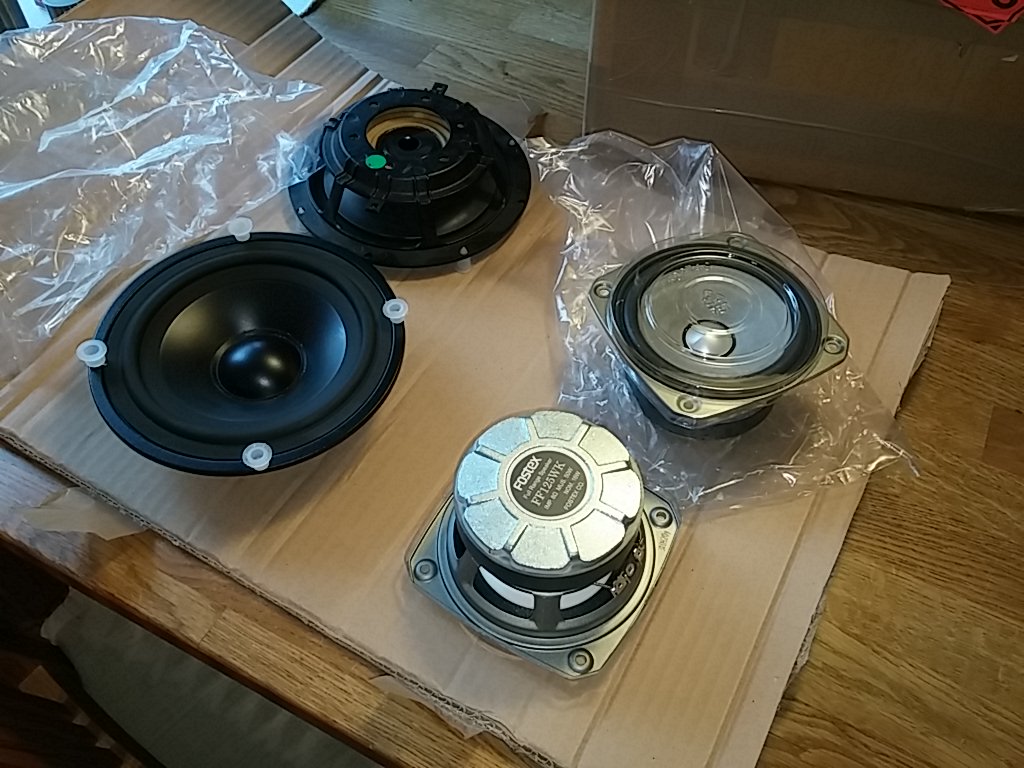

Paket hämtat, Nu skall skiva inhandlas sen kan bygget börja



[dewpo]

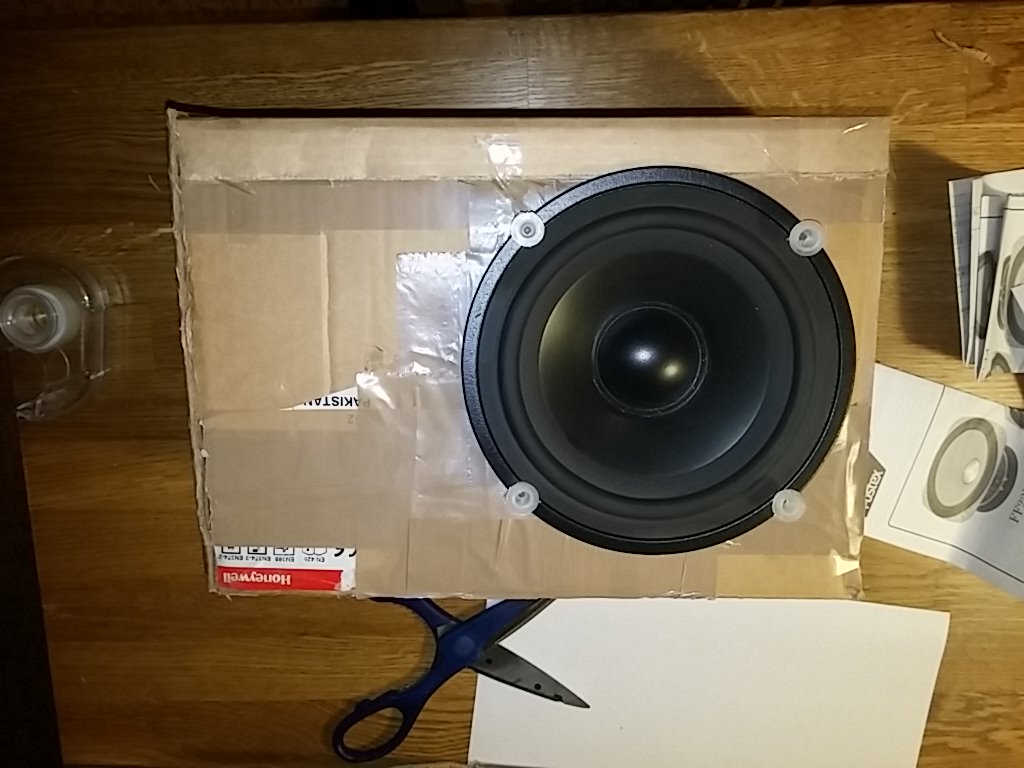

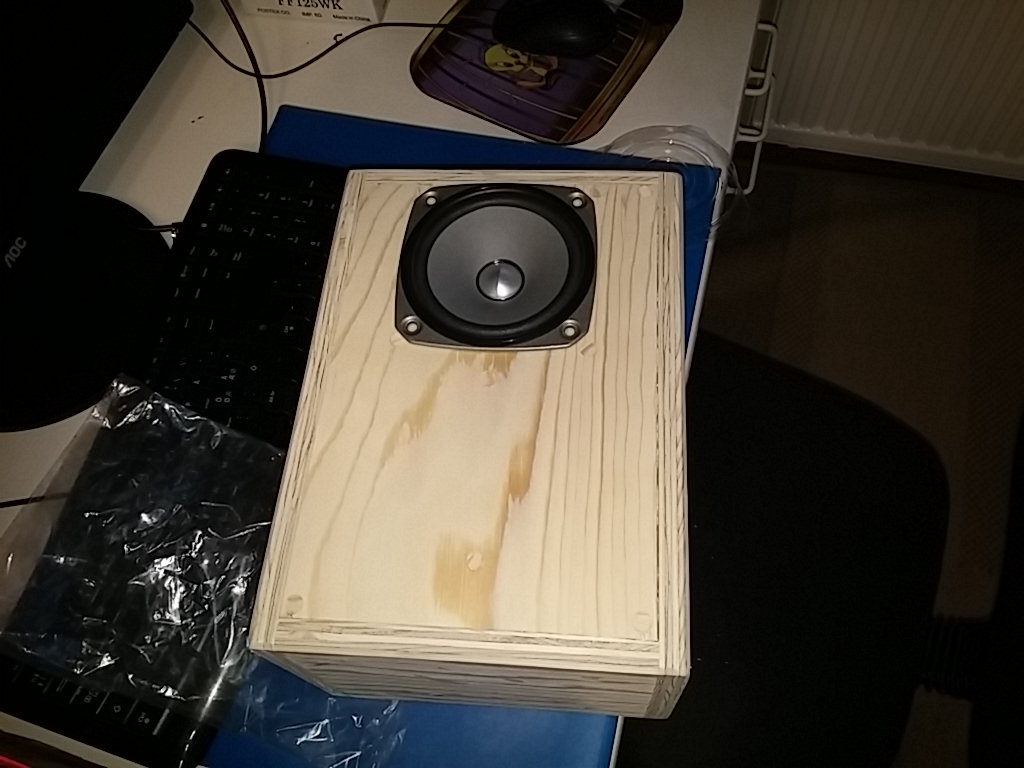

För att säker ställa att elementen får plats som det är tänkt har jag gjort en Mockup. ->

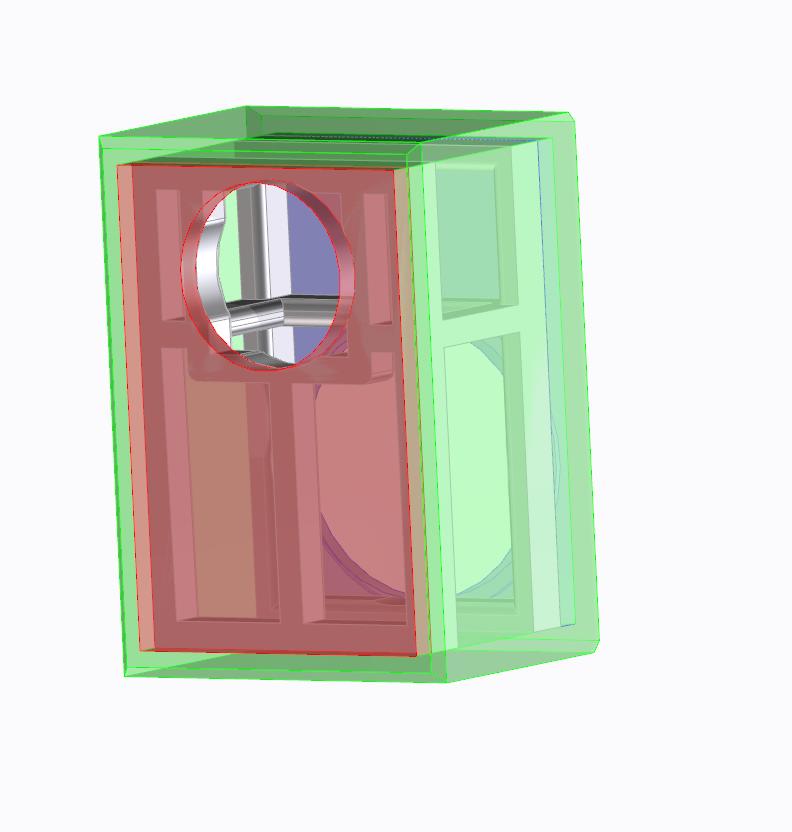

-> och en slutgiltig ritning.


[dewpo]

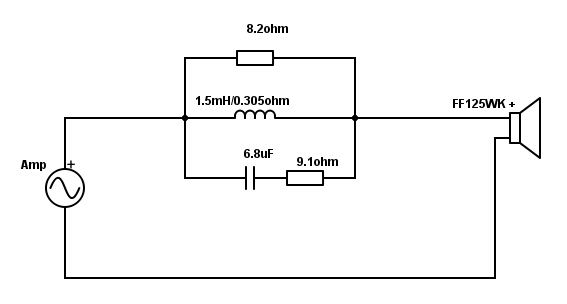

Preliminärt Filter.


[HenrikE]

Du har lagt lister invändigt längs all hörn, varför? Hörnen är väldigt starka som de är. Jag skulle satsa på att staga de stora ytorna på fram- och baksida. Kanske med ett rejält stag mitt i lådan som går hela vägen ut till topp, botten, fram- och baksida. Givetvis med lite hål i och med uttag för element och slav.

[dewpo]

Det är bara för att underlätta montering, Stag som går hela vägen från fram till baksidan är tyvärr omöjligt utan att göra lådan större,
Elementen går lite omlott. Anledningen till att jag vill ha en front som är sänkt ner i sidorna istället för att ligga ovanpå är att jag tänkt
att måla sidorna men låta fronten vara synligt trä.

[Perfector]

Det är bara för att underlätta montering, Stag som går hela vägen från fram till baksidan är tyvärr omöjligt utan att göra lådan större,
Elementen går lite omlott. Anledningen till att jag vill ha en front som är sänkt ner i sidorna istället för att ligga ovanpå är att jag tänkt
att måla sidorna men låta fronten vara synligt trä.

Ett härligt projekt.
Men, när du har en större "slav" än drivelementet kallas det radiator
Ser fram emot den färdiga högtalaren och test
Keep up the good work.

[darkg]

Det är bara för att underlätta montering, Stag som går hela vägen från fram till baksidan är tyvärr omöjligt utan att göra lådan större,
Elementen går lite omlott. Anledningen till att jag vill ha en front som är sänkt ner i sidorna istället för att ligga ovanpå är att jag tänkt
att måla sidorna men låta fronten vara synligt trä.

Ett härligt projekt.
Men, när du har en större "slav" än drivelementet kallas det radiator
Ser fram emot den färdiga högtalaren och test
Keep up the good work.

Du har nämt det innan, jag kan inte se att den definitionen finns någonstans (jag kanske inte letar särskilt bra!).

[Perfector]

Det är bara för att underlätta montering, Stag som går hela vägen från fram till baksidan är tyvärr omöjligt utan att göra lådan större,
Elementen går lite omlott. Anledningen till att jag vill ha en front som är sänkt ner i sidorna istället för att ligga ovanpå är att jag tänkt
att måla sidorna men låta fronten vara synligt trä.

Ett härligt projekt.
Men, när du har en större "slav" än drivelementet kallas det radiator
Ser fram emot den färdiga högtalaren och test
Keep up the good work.

Du har nämt det innan, jag kan inte se att den definitionen finns någonstans (jag kanske inte letar särskilt bra!).

Slaven gör exakt samma jobb som drivelementet.
Radiatorn sprider ljudet över en större yta.
RCF gjorde en låda på 70-talet med en 6½ bas och en 12" radiator som dom tyngde ner med en träklump som gjorde att basen bara gick till 100 Hz.
Men bra låter det oavsett.

[DVD-ai]

Så liten låda, varför sikta på så mycket stag ?
Det klarar sig bra utan ska du se, men vill du vara safe så sätt ett enda stag mellan baffel och bakvägg (så nära mitten som möjligt), sedan är det klart!

[Nattlorden]

sådana kartonghögtalare har jag sett/hört många varianter på på olika institutioner på LTH.

[dewpo]

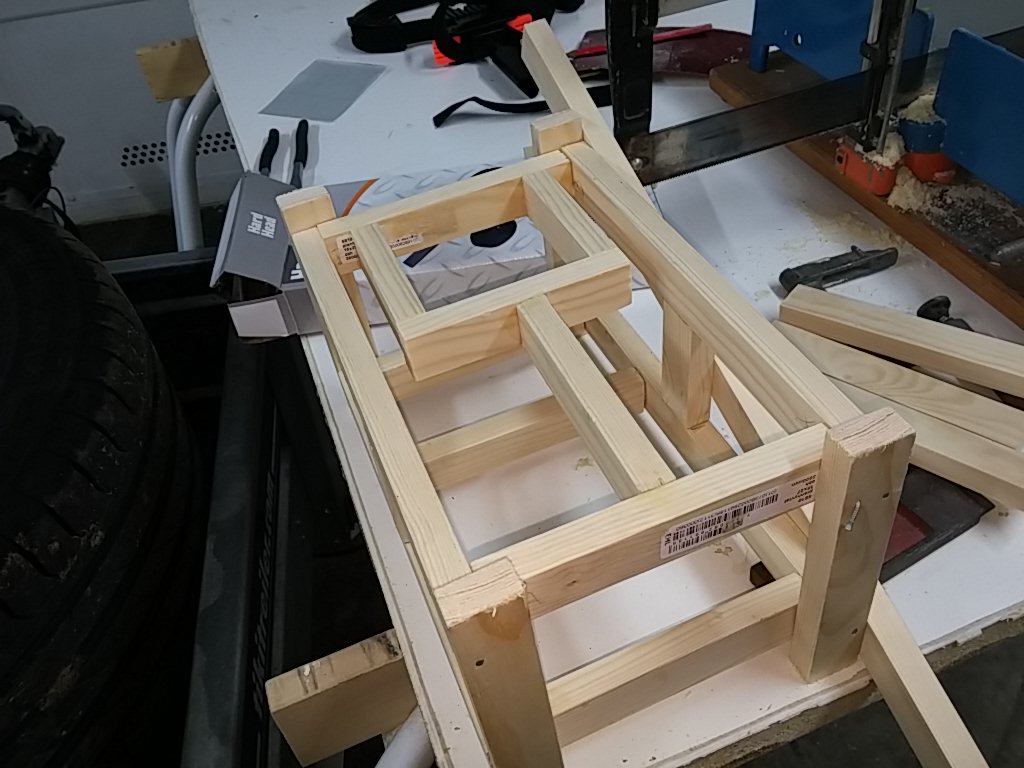

Stagningen börjar ta form, lite snett är inte lett eller hur brukar man säga?


[Jodah]

Lite snett är snyggt brukar jag säga
Ska bli kul att följa bygget!

[RMA]

Är det inte lite riskabelt att bygga i rent trä?
Stor chans att det rör på sig med sprickor och elände som följd.

[dewpo]

Är det inte lite riskabelt att bygga i rent trä?
Stor chans att det rör på sig med sprickor och elände som följd.

Det är bara ramen invändigt som ska vara massivt trä, Den skall kläs med 15 mm plywoodskivor.

[boom]

Ett härligt projekt.
Men, när du har en större "slav" än drivelementet kallas det radiator
Ser fram emot den färdiga högtalaren och test
Keep up the good work.

Du har nämt det innan, jag kan inte se att den definitionen finns någonstans (jag kanske inte letar särskilt bra!).

Slaven gör exakt samma jobb som drivelementet.
Radiatorn sprider ljudet över en större yta.
RCF gjorde en låda på 70-talet med en 6½ bas och en 12" radiator som dom tyngde ner med en träklump som gjorde att basen bara gick till 100 Hz.
Men bra låter det oavsett.

Läs på lite mera om slav element och hur dom fungerar så kan det bli rätt i din text

[Perfector]

Du har nämt det innan, jag kan inte se att den definitionen finns någonstans (jag kanske inte letar särskilt bra!).

Slaven gör exakt samma jobb som drivelementet.
Radiatorn sprider ljudet över en större yta.
RCF gjorde en låda på 70-talet med en 6½ bas och en 12" radiator som dom tyngde ner med en träklump som gjorde att basen bara gick till 100 Hz.
Men bra låter det oavsett.

Läs på lite mera om slav element och hur dom fungerar så kan det bli rätt i din text

Få se nu.
Slaven arbetar med trycket från basens konrörelse.
gasen är eftergivlig så slavkonen släpar en halv väglängd efter vilket gör att den går åt samma håll som drivande element.
Därmed gör Slaven exakt samma rörelse som Basen upp till en viss frekvens som ofta byggs in i slaven.
Är slaven mindre rör den sig mer och är den större än drivande element rör den sig mindre.
Är den lika stor som basen är det en slav då den gör samma arbete genom tryckförändringarna i lådan.
Är slaven större har i alla fall jag lärt mig att det heter radiator då den radierar ut trycket över en större yta och sprider ut ljudvågen.
Jo, jag har nog läst på ordentligt.
Att jag förenklade svaret var för att i korta ordalag göra det förståeligt.

[PerStromgren]

Ett härligt projekt.
Men, när du har en större "slav" än drivelementet kallas det radiator
Ser fram emot den färdiga högtalaren och test
Keep up the good work.

Du har nämt det innan, jag kan inte se att den definitionen finns någonstans (jag kanske inte letar särskilt bra!).

Slaven gör exakt samma jobb som drivelementet.
Radiatorn sprider ljudet över en större yta.
RCF gjorde en låda på 70-talet med en 6½ bas och en 12" radiator som dom tyngde ner med en träklump som gjorde att basen bara gick till 100 Hz.
Men bra låter det oavsett.

Jag tror att du har fel beträffande vad slaven gör. Min lilla insikt säger att slavbasen fyller samma funktion som en basreflexport där ett membran ersätter luftklossen i porten. En fördel är du slipper puffljud och en annan att du kan hantera fallet med väldigt långa basreflexrör i en liten låda.

[Perfector]

Du har nämt det innan, jag kan inte se att den definitionen finns någonstans (jag kanske inte letar särskilt bra!).

Slaven gör exakt samma jobb som drivelementet.
Radiatorn sprider ljudet över en större yta.
RCF gjorde en låda på 70-talet med en 6½ bas och en 12" radiator som dom tyngde ner med en träklump som gjorde att basen bara gick till 100 Hz.
Men bra låter det oavsett.

Jag tror att du har fel beträffande vad slaven gör. Min lilla insikt säger att slavbasen fyller samma funktion som en basreflexport där ett membran ersätter luftklossen i porten. En fördel är du slipper puffljud och en annan att du kan hantera fallet med väldigt långa basreflexrör i en liten låda.

Samt att ytan du radierar ut är lika stor som drivande element.
Så i princip får du om du har 8" bas och slav ett 10" element som går i basomfånget.
Edit:
Se'n kan man göra som Misrch. Han satte en 28 gram tung mutter på slaven i OM 302 som begränsade slavens frekvenssvarsområde och då gick enbart i lägsta basen.

[Kalejdokom]

Jag har aldrig hört talas om slavbas så som du definierar den, Perfector. Ordet radiator är väl bara en svensk version av det engelska Passive Radiator, alltså en passiv "utstrålare", till skillnad mot det aktiva elementet.
Storleken på slaven och massan på konen påverkar avstämningen för basen och är bara ett alternativ till traditionell basreflexport för att möjliggöra lägre avstämning i mindre lådor.

[boom]

Slaven gör exakt samma jobb som drivelementet.
Radiatorn sprider ljudet över en större yta.
RCF gjorde en låda på 70-talet med en 6½ bas och en 12" radiator som dom tyngde ner med en träklump som gjorde att basen bara gick till 100 Hz.
Men bra låter det oavsett.

Läs på lite mera om slav element och hur dom fungerar så kan det bli rätt i din text

Få se nu.
Slaven arbetar med trycket från basens konrörelse.
gasen är eftergivlig så slavkonen släpar en halv väglängd efter vilket gör att den går åt samma håll som drivande element.
Därmed gör Slaven exakt samma rörelse som Basen upp till en viss frekvens som ofta byggs in i slaven.
Är slaven mindre rör den sig mer och är den större än drivande element rör den sig mindre.
Är den lika stor som basen är det en slav då den gör samma arbete genom tryckförändringarna i lådan.
Är slaven större har i alla fall jag lärt mig att det heter radiator då den radierar ut trycket över en större yta och sprider ut ljudvågen.
Jo, jag har nog läst på ordentligt.
Att jag förenklade svaret var för att i korta ordalag göra det förståeligt.

Tror du behöver läsa på lite om hur ett passivt system fungerar jag rekommenderar sidan 85_94 i loudspeaker design cookbok.

[dewpo]

Det går sakta framåt



[dewpo]

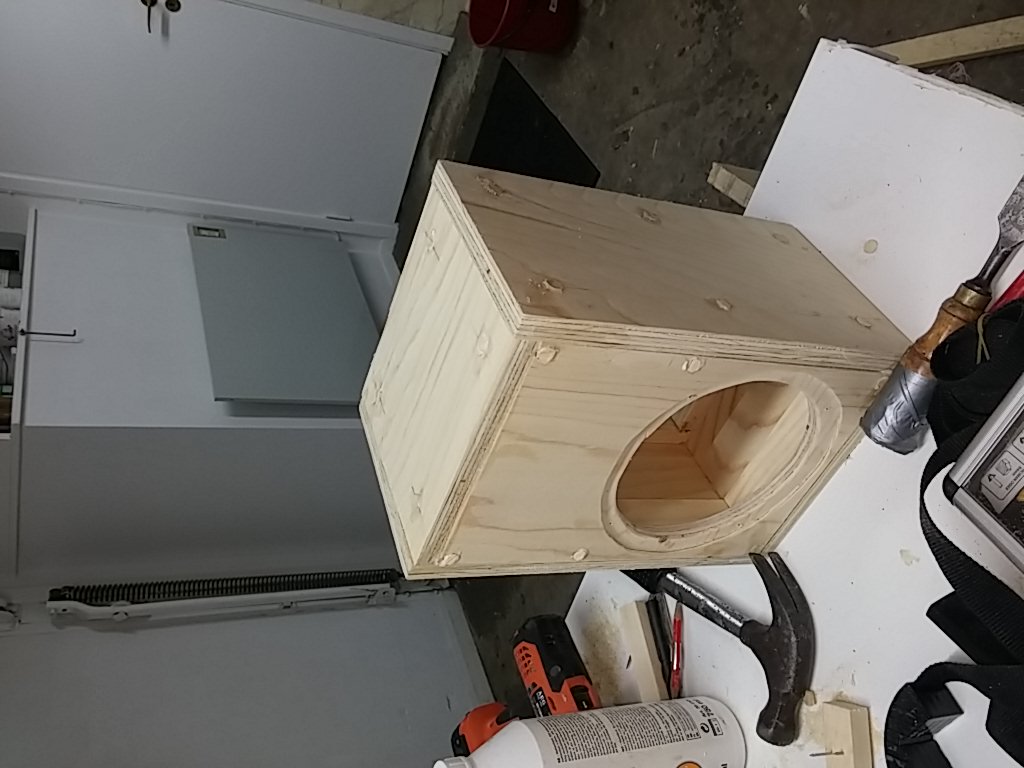

Efter lite slipande. Inte värdens roligaste arbete men det måste göras.


[Perfector]

Efter lite slipande. Inte värdens roligaste arbete men det måste göras.


Tjusigt att det tar sig så vackert.
Vad blir det för ytfinish på dom?

[dewpo]

Fronten blir klarlackad, Sidorna och bakstycket Antikvita

[Perfector]

Fronten blir klarlackad, Sidorna och bakstycket Antikvita

Nice.
