Linjekällor- helhetsintryck

[marcusssfl]

Velat bygga mig ett par linjekällor och har kommit över lite element, blir en budget variant..

Inhandlat 38 st 6,5" proson element, vad jag förstått är storleken inte att föredra men somsagt ett budget bygge..

Inhandla även 70 st diskanter som kommer vara med..

databladet på proson elementet säger inte så mycket så kommer bygga testlådor och kommer även söka hjälp att mäta upp elementet.

[schmutziger]

Kul!
Det blir skitbra det där!
Kör hårt!

[Tell]

Najs! Blir kul att följa ^^

[bassman]

Jösses! Det var en ansenlig mängd element

Men det är ju "mängden som är grejen"

[Kurben]

Wow! Ska du ha dessa i hemmiljö? Känsligheten kommer väl bli så hög att du kan driva dem med en hörlursförstarkare ... Ska bli kul att få se hur många teoretiska decibel dessa klarar.

[NADifierad]

Coolt !
Har du fyndat i samband med Ljudfokus flytt till Örebro?

[smile]

Coolt!

Ett tips!
Testa att alla element fungerar innan du börjar labba.
Det är tråkigt om man bygger fint och sen är något element trasigt.

Men du kanske har köpt på dig en laddning extra element?

Kul hur som helst, kör hårt!

[Nattlorden]

Vilka bra elementkorgar för en linje!

[DVD-ai]

Nice

Men hur många seriella element blir det ?
Just induktansen och filterverkan är en faktor när det blir så många element, men det KAN ju vara något man använder som just filter i konstruktionen.
Koppla samman och mät hur dom beter sig

Spännande !

Kul bygge, följer

[Nattlorden]

Eller så slår man till på 4st 7-kanalsslutsteg, typ. Enkelt att testa sig fram med powershading därefter....

[marcusssfl]

Wow! Ska du ha dessa i hemmiljö? Känsligheten kommer väl bli så hög att du kan driva dem med en hörlursförstarkare ... Ska bli kul att få se hur många teoretiska decibel dessa klarar.

ja dom kommer stå i vardagsrummet är tanken och blir de bra tar jag bort mina jbl 250ti

[marcusssfl]

Coolt !
Har du fyndat i samband med Ljudfokus flytt till Örebro?

japp det stämmer

[marcusssfl]

Nice

Men hur många seriella element blir det ?
Just induktansen och filterverkan är en faktor när det blir så många element, men det KAN ju vara något man använder som just filter i konstruktionen.
Koppla samman och mät hur dom beter sig

Spännande !

Kul bygge, följer

blir 15 6,5 " i vardera lådor och 30 diskanter ca.

[marcusssfl]

Coolt!

Ett tips!
Testa att alla element fungerar innan du börjar labba.
Det är tråkigt om man bygger fint och sen är något element trasigt.

Men du kanske har köpt på dig en laddning extra element?

Kul hur som helst, kör hårt!

ja de har du rätt i. har 10 element och 10 diskanter extra

[marcusssfl]

Eller så slår man till på 4st 7-kanalsslutsteg, typ. Enkelt att testa sig fram med powershading därefter....

har ett 7 kanals på 350 watt per kanal, en 40 kg kloss får börja med den, hoppas de räcker långt

[marcusssfl]

sitter och funderar över ett bassystem, eftersom hela projektet är lite budget så tänkte jag basarna med skulle bli det..

Altenativ 1: https://www.ljudia.se/produkter/bil-bat ... d15-4-pack

12 st sånna, 6 st i varje stapel

Altenativ 2: https://www.ljudia.se/produkter/bil-bat ... 12k-4-pack

14 st sånna, 7 i varje stapel.

Bilbasar bägge varianterna men mycket för pengarna.

Nån som har nått eventuellt förslag, kan lägga en liten slant extra per element men inga element för 2.000 st är aktuellt.

[HenrikE]

Ska du köpa basar för ordinarie pris är det väl bäst att bara vänta
Med totalt 30st 6.5:or har du en hel del konarea att leka med. Jag hade helt klart börjat utan basar och testat vad lite EQ kunde ge. Tänker du bygga dipol eller slutet?

[marcusssfl]

Ska du köpa basar för ordinarie pris är det väl bäst att bara vänta
Med totalt 30st 6.5:or har du en hel del konarea att leka med. Jag hade helt klart börjat utan basar och testat vad lite EQ kunde ge. Tänker du bygga dipol eller slutet?

Blir slutet, vet dock inte storlek på lådorna än eftersom faktabladet är så dåligt

[HenrikE]

Jag tittade på databladet igen och jag tror faktiskt att all info finns där, men den är lite dold. De ger siffror för den ekvivalenta kretsen. LCES, CMES och RES finns med. Tillsammans med Fs borde det räcka för att räkna ut BL, Rms, Cms och Mms!
LCES= Cms*BL^2
CMES=Mms/BL^2
RES=BL^2/Rms
Fs=1/(2*pi*sqrt(Cms*Mms))

Jag har inte provat att räkna, men tycker att det borde funka fint.

[HenrikE]

Hmm nej det behövs nog en ekvation till:
Qms = RES/(BL^2*Cms*2*pi*Fs)
Eller:
Qms = 2*pi*Fs*Mms/Rms

[solhaga]

Det vore intressant att se simuleringar på detta med hjälp av Henriks skript.
Framförallt i vertikalled men också i horisontalled eftersom du har två arrayer bredvid varandra.

[HenrikE]

Hmm nej det behövs nog en ekvation till:
Qms = RES/(BL^2*Cms*2*pi*Fs)
Eller:
Qms = 2*pi*Fs*Mms/Rms

Äh tänkte inte ordentligt innan jag skrev det där. Det saknas en pusselbit för att få ihop det. Vi behöver veta en parameter till. De har inte gjort klart mätningen. En mätning till med adderad massa hade gett vad som behövs. Eller en mätning av känsligheten plus konarean skulle också funka.

[marcusssfl]

Hmm nej det behövs nog en ekvation till:
Qms = RES/(BL^2*Cms*2*pi*Fs)
Eller:
Qms = 2*pi*Fs*Mms/Rms

Äh tänkte inte ordentligt innan jag skrev det där. Det saknas en pusselbit för att få ihop det. Vi behöver veta en parameter till. De har inte gjort klart mätningen. En mätning till med adderad massa hade gett vad som behövs. Eller en mätning av känsligheten plus konarean skulle också funka.

okej synd de inte gick att klura ut..

[marcusssfl]

inhandlat material till högtalarna, 22 mm mdf bygger jag dom i sen en hög med ek parkett som jag ska klä dom i som plockades upp från källaren

[marcusssfl]

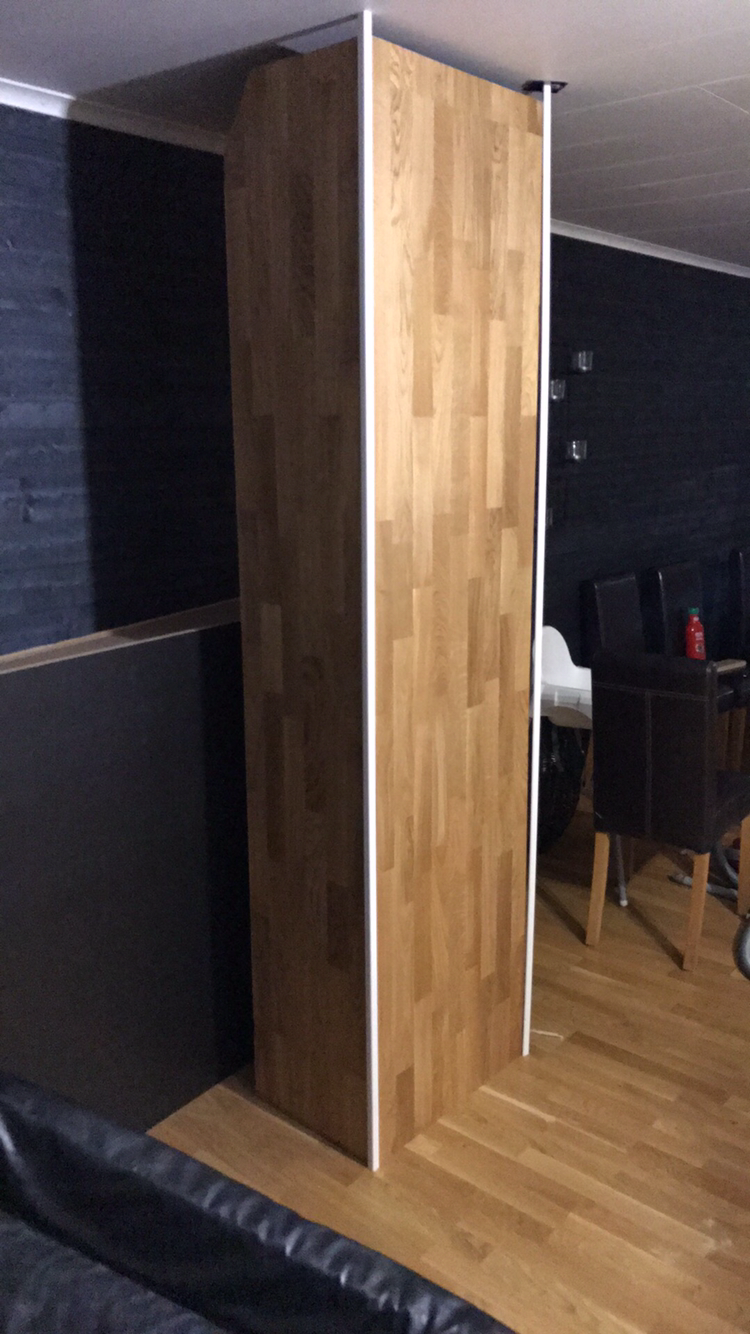

Ena lådan klar för håltagning så gott som

[marcusssfl]

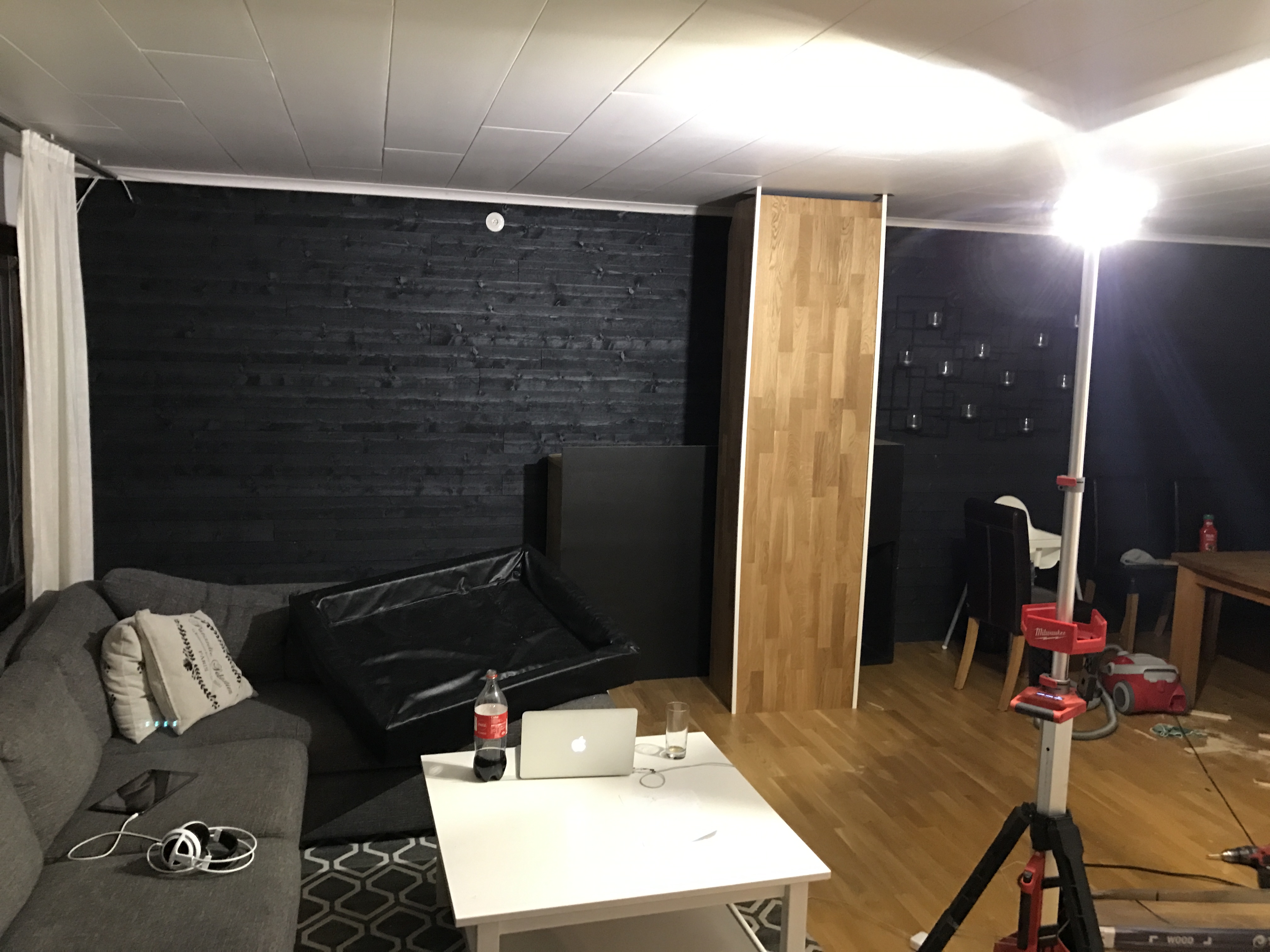

Stökigt värre men en bild av hur de kommer se ut

[RSG]

Nice!
Gillar skarpt matchningen med golvet, och hur det smälter samman.

"Tumme upp"

//Johan

[marcusssfl]

klicka nyss hem 10 st jbl gt-x 1200

bra pris just nu på brl https://www.brl.se/sv/artiklar/jbl-gt-x1200-12tum.html

[NADifierad]

Prisvärt .

[RSG]

10 st

Kul!

Sånt här gör mig byggsugen

//Johan
