Det är tänkt att det ska bli en liten subwoofer att ha vid datorn, och ett tillhörande aktivt filter. Men egentligen handlar det mest om att det är kul att bygga saker
Själva subwoofern blir en liten sluten låda med en Peerless SLS 6.5-tummare. Den har inte blivit byggd än, men själva filtret ligger klart sedan ett bra tag. Därför tänkte jag bara presentera filtret nu. Det kanske hjälper mig att komma loss och bygga den där lådan...

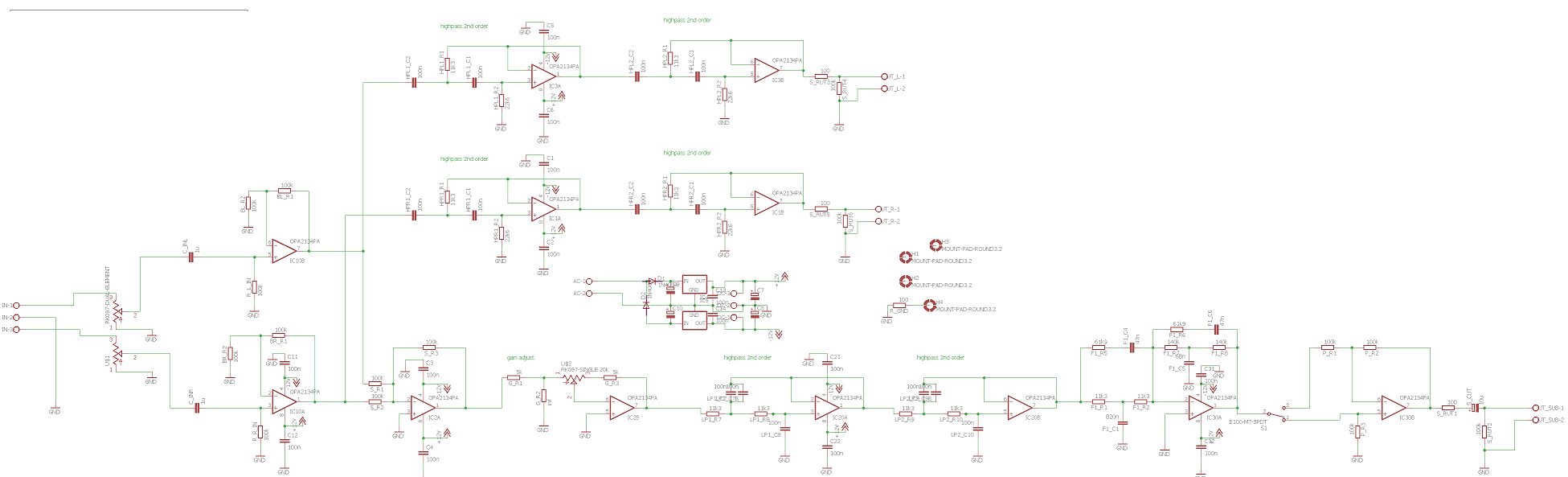

Schema:
- punktett_sch.png (132.47 KiB) Visad 1162 gånger
Filtret börjar med en gemensam volymkontroll innan delningsfiltren. Högpassdelen är i stereo och är 4:e ordningen. Lågpassdelen är i mono, och har separat nivåjustering, en Linkwitztransform, och en 0/180 graders fasväljare.
Kortet:
- punktett_brd.png (88.77 KiB) Visad 1162 gånger
Kortet är 10x10cm stort, och är tänkt att matas med AC av en väggbula. Det är dubbelsidigt, och allt ledigt utrymme på båda sidor tas upp av jordplan som binds ihop av en massa vior.

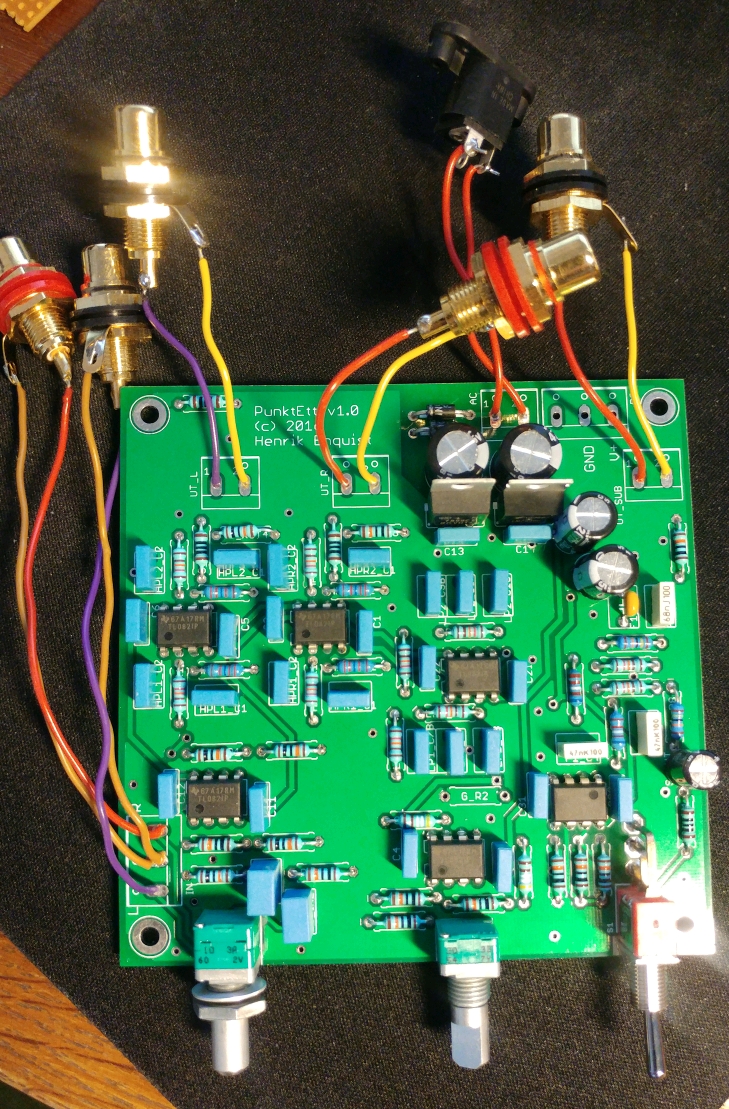

Färdigt kort:
- punktEtt_kort.jpg (790.48 KiB) Visad 1162 gånger
Tillverkningen av kortet lät jag itead.cc ta hand om och det gjorde de perfekt.
Jag har provkört kortet och konstaterat att det funkar fint. Både högpass och lågpass mäter som det var tänkt. Tyvärr hittar jag inte mätningarna nu så jag får göra nya och lägga upp en annan dag.
Det var allt för idag. Fortsättning följer så småningom
