Enkel hörlursförstärkare och crossfeed-filter

[Talspolen]

Jag vill bygga en hörlursförstärkare och ett crossfeed-filter. Har ni något tips på enkelt och väldokumenterat bygge?

Förstärkaren ska driva ett par Sennheiser HD600 som jag tror har en nominell impedans på 300 ohm. Jag hittar många kretsar om jag söker på Google tex CMoy men är det en vettig förstärkare?

Vill ha ett så neutralt ljud som möjligt. Batteridrift är okej om det finns någon fördel med det annars en DC väggbula.

[Talspolen]

Finns det färdiga kretskort att köpa så är det ett plus i kanten:)

[Talspolen]

Finns en batteridriven klon på Grado RA-1 hörlursförstärkare att hitta på nätet.

Här finns mätningar på originalet. Det är väl inte så dåligt va?

http://reference-audio-analyzer.pro/en/ ... o-ra-1.php

[Rille]

Varför inte köpa en
http://www.holographicaudio.com/produkt ... mp-ear-one
Den gör det du efterfrågar. Jag har en själv och är mer än nöjd med den, varför jag gärna rekomenderar den.

[RogerGustavsson]

Naqref HA-1 var en sådan med Öhman's korsmatning av den tidigare versionen. Finns tyvärr inga byggsatser och Naqref's gamla hemsida är svår att få tag i (Naqref=Anders Eriksson har tyvärr lämnat jordelivet). Jag har sparat filerna någonstans.

[Talspolen]

Holographic Ear One är precis vad jag har tittat på Kör Holographic prylar annars och är mycket nöjd. Dock över budget och jag känner suget att löda.

HA-1 låter spännande. Några filer som kan publiceras på forumet?

[RogerGustavsson]

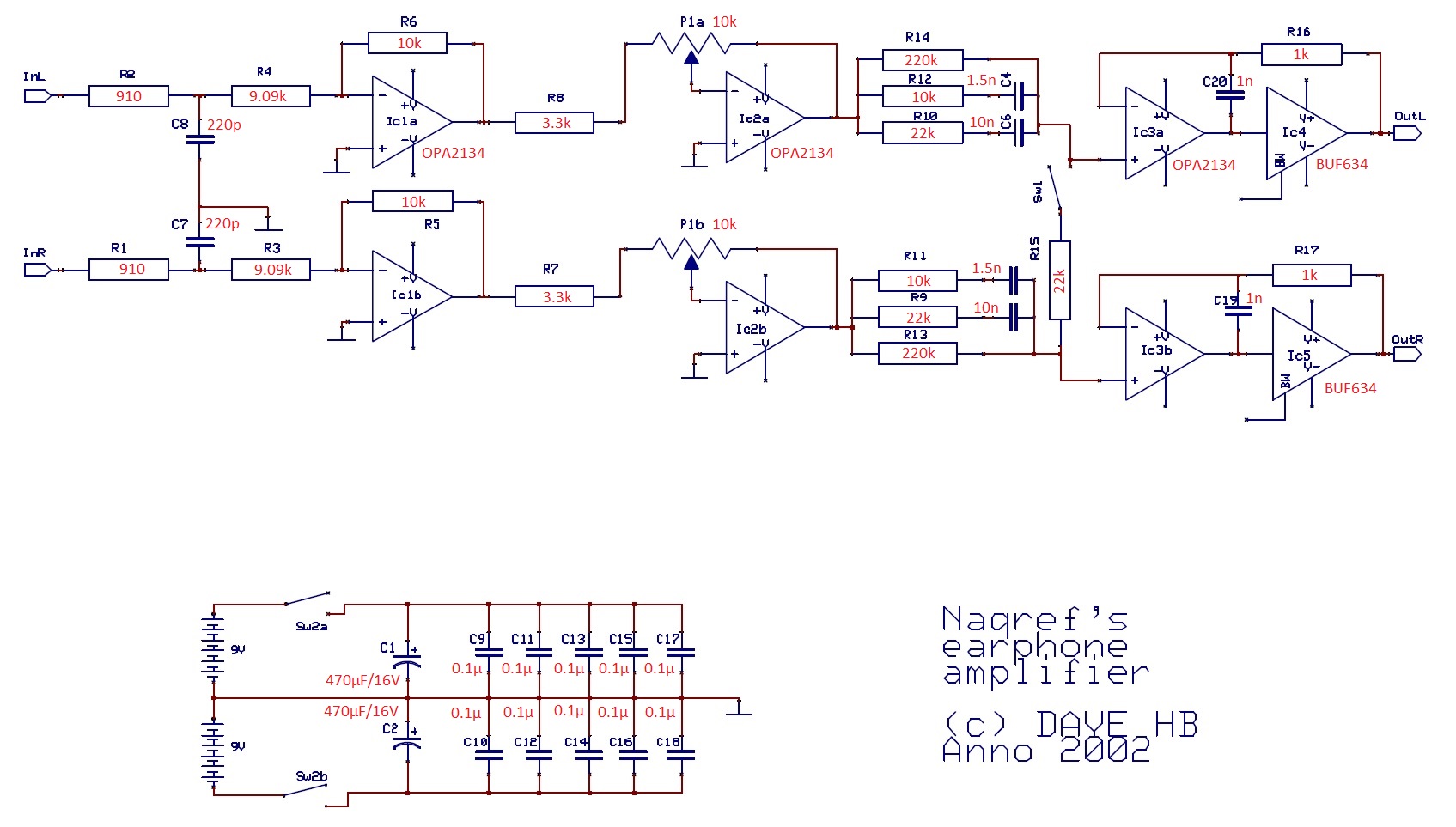

Kanske hitar filerna någonstans... Schemat ser ut så här:

[jonasp]

Naqref HA-1 var en sådan med Öhman's korsmatning av den tidigare versionen. Finns tyvärr inga byggsatser och Naqref's gamla hemsida är svår att få tag i (Naqref=Anders Eriksson har tyvärr lämnat jordelivet). Jag har sparat filerna någonstans.

Denna du tänker på?

https://web.archive.org/web/20061216135 ... aramp.html

[RogerGustavsson]

Ja, den är det. Det finns även en tråd på faktiskt, viewtopic.php?t=10419

[Talspolen]

Tack för det!

[Talspolen]

Jag har bestämt mig för att bygga denna http://nwavguy.blogspot.se/2011/08/o2-details.html

Projektet är väl dokumenterat och det finns färdiga filer för tillverkning av kort samt mätdata som visar en rätt hygglig prestanda. Saknar dock filter för korsmatning men antar att det går att komplettera.

[UrSv]

Du vill inte ha ett färdigt kort i svart? Eventuellt har jag ett rött också.

[Talspolen]

Du vill inte ha ett färdigt kort i svart? Eventuellt har jag ett rött också.

Till Naqref-stärkaren?

[UrSv]

Du vill inte ha ett färdigt kort i svart? Eventuellt har jag ett rött också.

Till Naqref-stärkaren?

Nä, jag svarade ju på din O2-post.

[Talspolen]

Ja, för sjutton Skicka PM med pris.

[UrSv]

Porto torde vara ca 18 kronor. PMa mig din adress så skickar jag. Vi får ju inte sälja saker här och egentligen inte ge bort saker i denna tråden heller men har vi tur kommer vi undan med det...

[Morello]

Om jag förstått saken rätt är det R15 som skiljer de tvenne olika kompensationerna. Här kan man ju tnka sig att ha en potentiometer istället.

[UrSv]

Du vill inte ha ett färdigt kort i svart? Eventuellt har jag ett rött också.

Ett svart kort bortgitt. Jag hade ett svart till om någon vill ha.

[Kralle]

Jag är intresserad.

[UrSv]

Det är ditt. Nu har jag inga fler.

[HolographicAudio™]

Om jag förstått saken rätt är det R15 som skiljer de tvenne olika kompensationerna. Här kan man ju tnka sig att ha en potentiometer istället.

För den som inte vill bygga själv så kan jag avslöja att nya EAR ONE (som förövrigt kommer att heta EAR TWO) kommer att ha båda kompensationerna valbara på fronten.

[Morello]

Om jag förstått saken rätt är det R15 som skiljer de tvenne olika kompensationerna. Här kan man ju tnka sig att ha en potentiometer istället.

För den som inte vill bygga själv så kan jag avslöja att nya EAR ONE (som förövrigt kommer att heta EAR TWO) kommer att ha båda kompensationerna valbara på fronten.

Låter som et utomordentligt vettig funktion!

[danfra]

Kanske hitar filerna någonstans... Schemat ser ut så här:

Finns komponentvärdena någonstans? Framförallt värdena på korskopplingen.

[RogerGustavsson]

De finns in länkarna, https://web.archive.org/web/20061216135 ... aramp.html

Fast jag kan ju lägga in dem i schemat...


[E]

Om jag förstått saken rätt är det R15 som skiljer de tvenne olika kompensationerna. Här kan man ju tnka sig att ha en potentiometer istället.

De tvenne olika är alltså Öhman X-feed A respektive S, eller minns jag fel? (Angle/Size)

Mvh E*

[danfra]

De finns in länkarna, https://web.archive.org/web/20061216135 ... aramp.html

Fast jag kan ju lägga in dem i schemat...


Tack! Missade länkarna i länken....

[danfra]

Om jag förstått saken rätt är det R15 som skiljer de tvenne olika kompensationerna. Här kan man ju tnka sig att ha en potentiometer istället.

De tvenne olika är alltså Öhman X-feed A respektive S, eller minns jag fel? (Angle/Size)

Mvh E*

Det är min minnesbild också. Fast de skiljer på mer än värdet på R15...

[IngOehman]

Om jag förstått saken rätt är det R15 som skiljer de tvenne olika kompensationerna. Här kan man ju tnka sig att ha en potentiometer istället.

(Har inte sett den här tråden tidigare)

Nej, flera komponenter skiljer sig. Varierar man R15 från sitt nominella värde (ökar det) så blir fokus sämre och sämre ju högre värde man väljer, till man har full stereofoni och ljud låter som om de kommer från själva öronen.

Kort sagt: om man ändrar på R15 så behöver även andra världen ändras för att behålla perfekt fokus.


Vh, iö

[Morello]

Är du säker på det?

[HolographicAudio™]

Är du säker på det?

Det borde han vara i alla fall.
Jag kan avslöja att vi har implementerat Angle/Size-växlingen med en 4-polig brytare (som även ändra andra värden så som IÖ skriver ovan).
