Frågor om boombox bygge

[CableMan]

Hejsan

Hade tänkt mig att bygga en ny boomboxlåda till redan existerande Bas/mellanregister och en piezodiskant och har lite frågor om detta

Har redan bestämt vilken förstärkare jag vill ha. Denna hade jag tänkt http://www.eluxson.se/inbyggnadsslutste ... kb-60.html men är dock lite osäker för hade tänkt parallellkoppla de hela men saken blir att jag inte riktigt vet vad den totala impedansen blir då piezodiskanter inte verkar funka på de sättet för vill inte förstöra något ju, men de kanske går att paralellkoppla ändå? Är villig att kolla på andra slutsteg också för max 1000 kronor med kravet att alla ska finnas i Sverige.

Och hur kopplar man på spolen och motståndet när man paralellkopplar? Lådan ska va 32,5 liter är de då nödvändigt att ha stagning då?, hade tänkt mig att ha en 19mm mdf skiva mitt i lådan med 4 stora hål i (hela lådan i övrigt ska va 19mm) Den gamla lådan har ingen stagning men kanske är bäst att va på den säkra sidan.

Lär dyka upp nya frågor med tiden

Tack på förhand

[darkg]

Med boombox, menar du en batteridriven sak? Då är det kanske obra med den förstärkaren!

[CableMan]

Aha näe den ska va nätansluten så inga batterier är inblandade denna gången, vet inte riktigt vilken kategori den faller i så boombox va de enda jag kom på.

[CableMan]

Juste en fråga tills om jag kom på. Kan man använda träplugg istället föratt man skruvar ihop den? Hade tänkt att ha lim också

[CableMan]

Någon?

[Nattlorden]

klart man kan - plugg och lim är starkt.

[CableMan]

klart man kan - plugg och lim är starkt.

Härligt men hur blir de om man ska paralellkoppla ett vanligt bas/mellanregister och piezodiskant, blir inte impedansen helt konstig iom att piezo arbetar på flera 1000 ohm va jag hört, vill ju inte grilla mitt steg. Juste hur kopplar man sedan in spolen och motståndet i en sådan koppling?

Tänkte paralellkoppa dessa föratt få högsta möjliga effekt ur steget (steget som förövrigt är länkat i mitt första inlägg

Angående stagning så får jag se om de behövs eller inte.

http://www.hifikit.se/hogtalarelement/p ... 6-ksn1129a

[darkg]

Tydligen ska man kunna använda piezo helt ofiltrerat. Här är ett antagligen bättre upplägg: http://frugal-phile.com/piezo-XO.html

[CableMan]

Tydligen ska man kunna använda piezo helt ofiltrerat. Här är ett antagligen bättre upplägg: http://frugal-phile.com/piezo-XO.html

Jo de vet jag men motstånd behövs men det jag undrade vart motståndet och spolen ska sittan i en sådan koppling. Vet inte hur detta funkar då de kanske stör signalen på nåt sätt. Eller det kanske räcker att man sätter spolen precis innan basen och motståndet precis innan diskanten (på plus givetsvis) ?

[Perfector]

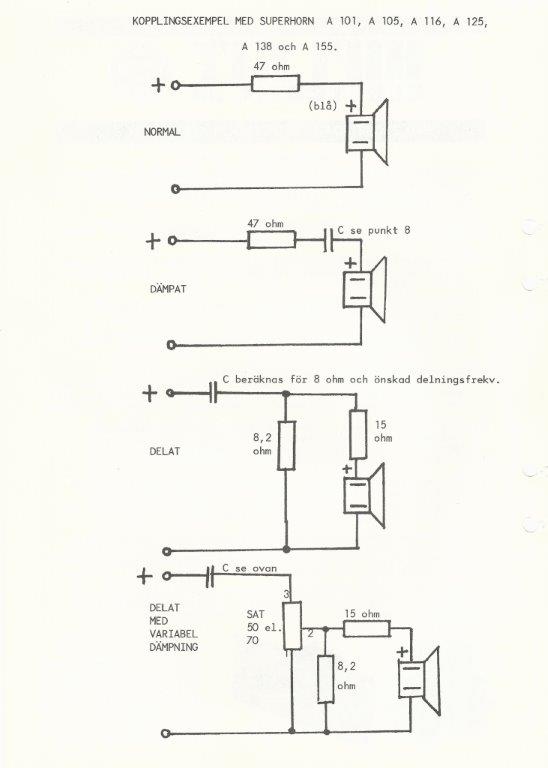

Lista på hur man kopplar piezo.

[darkg]

Det vanligaste sättet att göra delningsfilter är att just sätta "grenarna" parallellt, som du är inne på. Med piezo är det knappast möjligt att göra annat.

Lista på hur man kopplar piezo.

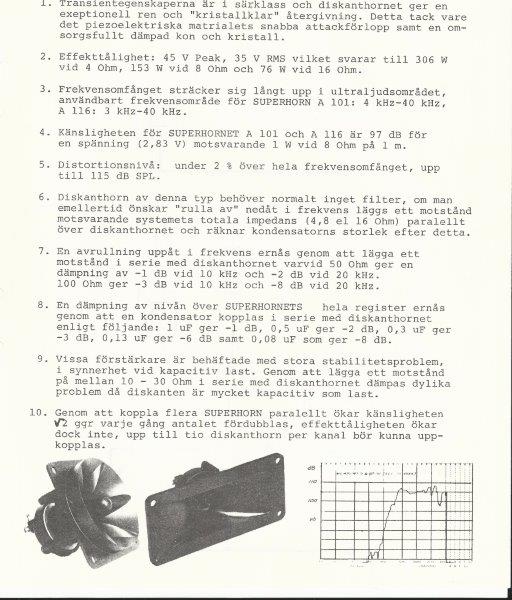

Kopplingen "Delat" kompletterad med en kondensator i serie med seriemotståndet är förslaget i min länk ovan (om man vill dela, dämpa och även rulla av diskanten).

[Perfector]

Det vanligaste sättet att göra delningsfilter är att just sätta "grenarna" parallellt, som du är inne på. Med piezo är det knappast möjligt att göra annat.

Lista på hur man kopplar piezo.

Kopplingen "Delat" kompletterad med en kondensator i serie med seriemotståndet är förslaget i min länk ovan (om man vill dela, dämpa och även rulla av diskanten).

Ett enklare sätt är ett 10 Ohms motstånd över hornet och en kondensator motsvarande delningen man söker.
Då dämpas hornet samtidigt som man får en delning.
Man kan ändra motståndet nedåt om man vill dämpa ytterligare och öka motståndet om man vill ha högre känslighet.
Det gör att Förstärkaren känner av en resistiv last.
Hornets kapacitiva egenskaper minskar så det inte utgör en fara mot förstärkaren
Testat och godkänt av min mentor Göran Kling på HiFi Kit / HiFi Connection
Hornet låter då påfallande likt en banddiskant

[CableMan]

Tack så mycket alla, nu har jag beställt steget och hoppas de kommer nästa vecka så ska jag börja bygga strax därefter

[Kalejdokom]

Det ser ut som att baselementet är väldigt bredbandigt (65-17.000 Hz). Förmodligen behövs ingen diskant till det elementet.

[CableMan]

Det ser ut som att baselementet är väldigt bredbandigt (65-17.000 Hz). Förmodligen behövs ingen diskant till det elementet.

Tror du de? Vore kul att testa detta. Men kommer använda diskant ändå pågrund av estetiska skäl plus att jag redan har en sedan tidigare boombox och de lär låta bättre.

[Perfector]

Det ser ut som att baselementet är väldigt bredbandigt (65-17.000 Hz). Förmodligen behövs ingen diskant till det elementet.

Tror du de? Vore kul att testa detta. Men kommer använda diskant ändå pågrund av estetiska skäl plus att jag redan har en sedan tidigare boombox och de lär låta bättre.

Fördelen med en piezo är brantheten på över 18 Db/oktav.
Det gör att en spole för basen är precis lagom utan att det överlappar i delningen.
Var hade du tänkt att lägga den?

[CableMan]

Det ser ut som att baselementet är väldigt bredbandigt (65-17.000 Hz). Förmodligen behövs ingen diskant till det elementet.

Tror du de? Vore kul att testa detta. Men kommer använda diskant ändå pågrund av estetiska skäl plus att jag redan har en sedan tidigare boombox och de lär låta bättre.

Fördelen med en piezo är brantheten på över 18 Db/oktav.
Det gör att en spole för basen är precis lagom utan att det överlappar i delningen.
Var hade du tänkt att lägga den?

Ja en spole ska jag ha till basen, har en på 0,30 mH som jag tidigare använt för basen.
Menar du högtalaren i sig nu? Isåfall så vet jag inte ännu. Hade tänkt att ha den som en mindre partyhögtalare för inomhusbruk.

[Perfector]

Tror du de? Vore kul att testa detta. Men kommer använda diskant ändå pågrund av estetiska skäl plus att jag redan har en sedan tidigare boombox och de lär låta bättre.

Fördelen med en piezo är brantheten på över 18 Db/oktav.
Det gör att en spole för basen är precis lagom utan att det överlappar i delningen.
Var hade du tänkt att lägga den?

Ja en spole ska jag ha till basen, har en på 0,30 mH som jag tidigare använt för basen.
Menar du högtalaren i sig nu? Isåfall så vet jag inte ännu. Hade tänkt att ha den som en mindre partyhögtalare för inomhusbruk.

Nä, delningen snarare
0.3 mH i 8 Ohm ger 6000 Hz 6 dB branthet.
0.4 skulle ge 4000Hz och kanske passar bättre med piezon.
Om du ändå vill ha delningen vid 6kHz så blir "filtret" till diskanten 10 Ohm mellan + och - samt 2.2 uf i serie med signalen till diskanten.
Eftersom det är ett standardfilter kanske du behöver konjugatlänk för att rikta impedansen.
1.5 uf + 10 Ohm blir fint till basen.
Diskanten behöver ingen.

[CableMan]

Fördelen med en piezo är brantheten på över 18 Db/oktav.
Det gör att en spole för basen är precis lagom utan att det överlappar i delningen.
Var hade du tänkt att lägga den?

Ja en spole ska jag ha till basen, har en på 0,30 mH som jag tidigare använt för basen.
Menar du högtalaren i sig nu? Isåfall så vet jag inte ännu. Hade tänkt att ha den som en mindre partyhögtalare för inomhusbruk.

Nä, delningen snarare
0.3 mH i 8 Ohm ger 6000 Hz 6 dB branthet.
0.4 skulle ge 4000Hz och kanske passar bättre med piezon.
Om du ändå vill ha delningen vid 6kHz så blir "filtret" till diskanten 10 Ohm mellan + och - samt 2.2 uf i serie med signalen till diskanten.
Eftersom det är ett standardfilter kanske du behöver konjugatlänk för att rikta impedansen.
1.5 uf + 10 Ohm blir fint till basen.
Diskanten behöver ingen.

Jaså, jag fick höra på att annat forum när jag byggde den gamla boomboxen med dessa element att jag skulle använda en 0.3 mH spole om jag ville dela vid 4000Hz. Jag var tvungen att kolla på en filterkalkylator om vad för värde 4000Hz vill ha o den sa 0,32mH. 0,4 kanske ger det också, jag har ingen aning (är kass på delningsfilter)

Ska jag använda en 1,5 uf kondning och ett 10 ohms motstånd i serie med basen menar du?

Hur ser schemat ut för detta för är somsagt ny när de kommer till filter

Sensaste gången jag byggde en boombox med dessa element så hade jag bara en 0,3 mH spole i serie med basen och ett 27 ohms motståndi serie med diskanten och de verkade funka bra tror jag, är även ny på att bygga högtalare i sig så jag lär mig gärna på traven

Vad är en konjugatlänk?

Ursäktar min oprofessionalism men vill lära mig och komma in i gänget så att säga

[Perfector]

Ja en spole ska jag ha till basen, har en på 0,30 mH som jag tidigare använt för basen.
Menar du högtalaren i sig nu? Isåfall så vet jag inte ännu. Hade tänkt att ha den som en mindre partyhögtalare för inomhusbruk.

Nä, delningen snarare
0.3 mH i 8 Ohm ger 6000 Hz 6 dB branthet.
0.4 skulle ge 4000Hz och kanske passar bättre med piezon.
Om du ändå vill ha delningen vid 6kHz så blir "filtret" till diskanten 10 Ohm mellan + och - samt 2.2 uf i serie med signalen till diskanten.
Eftersom det är ett standardfilter kanske du behöver konjugatlänk för att rikta impedansen.
1.5 uf + 10 Ohm blir fint till basen.
Diskanten behöver ingen.

Jaså, jag fick höra på att annat forum när jag byggde den gamla boomboxen med dessa element att jag skulle använda en 0.3 mH spole om jag ville dela vid 4000Hz. Jag var tvungen att kolla på en filterkalkylator om vad för värde 4000Hz vill ha o den sa 0,32mH. 0,4 kanske ger det också, jag har ingen aning (är kass på delningsfilter)

Ska jag använda en 1,5 uf kondning och ett 10 ohms motstånd i serie med basen menar du?

Hur ser schemat ut för detta för är somsagt ny när de kommer till filter

Sensaste gången jag byggde en boombox med dessa element så hade jag bara en 0,3 mH spole i serie med basen och ett 27 ohms motståndi serie med diskanten och de verkade funka bra tror jag, är även ny på att bygga högtalare i sig så jag lär mig gärna på traven

Vad är en konjugatlänk?

Ursäktar min oprofessionalism men vill lära mig och komma in i gänget så att säga

Länken rätar ut motståndskurvan så att den blir nära statisk.
kondensator till + på basen, motståndet till - och sedan löder du ihop de fria ändarna.
Då känner filtret av lasten och fungerar som tänkt.
Det filter du fått dig givet kanske använder impedanskurvan vid delning och då kanske den stämmer, men jag personligen föredrar en statisk punkt för delningen via länken.

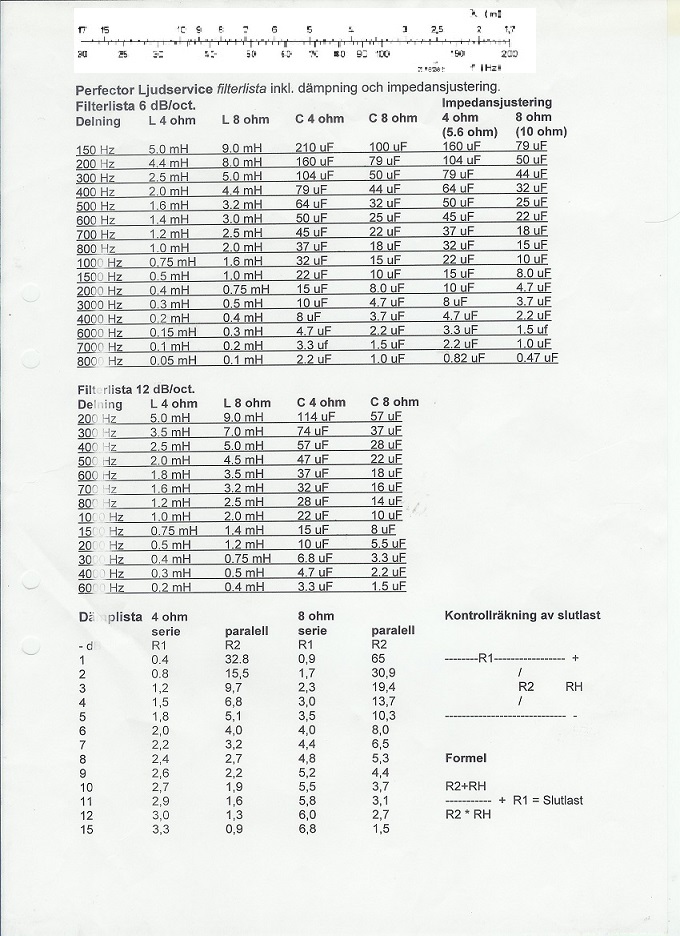

Bifogar filterlistan för 6 resp. 12 dB oktav delning in/ut och dämpning samt konjugatvärden ifall du vill labba påegen hand.

[CableMan]

Nä, delningen snarare
0.3 mH i 8 Ohm ger 6000 Hz 6 dB branthet.
0.4 skulle ge 4000Hz och kanske passar bättre med piezon.
Om du ändå vill ha delningen vid 6kHz så blir "filtret" till diskanten 10 Ohm mellan + och - samt 2.2 uf i serie med signalen till diskanten.
Eftersom det är ett standardfilter kanske du behöver konjugatlänk för att rikta impedansen.
1.5 uf + 10 Ohm blir fint till basen.
Diskanten behöver ingen.

Jaså, jag fick höra på att annat forum när jag byggde den gamla boomboxen med dessa element att jag skulle använda en 0.3 mH spole om jag ville dela vid 4000Hz. Jag var tvungen att kolla på en filterkalkylator om vad för värde 4000Hz vill ha o den sa 0,32mH. 0,4 kanske ger det också, jag har ingen aning (är kass på delningsfilter)

Ska jag använda en 1,5 uf kondning och ett 10 ohms motstånd i serie med basen menar du?

Hur ser schemat ut för detta för är somsagt ny när de kommer till filter

Sensaste gången jag byggde en boombox med dessa element så hade jag bara en 0,3 mH spole i serie med basen och ett 27 ohms motståndi serie med diskanten och de verkade funka bra tror jag, är även ny på att bygga högtalare i sig så jag lär mig gärna på traven

Vad är en konjugatlänk?

Ursäktar min oprofessionalism men vill lära mig och komma in i gänget så att säga

Länken rätar ut motståndskurvan så att den blir nära statisk.
kondensator till + på basen, motståndet till - och sedan löder du ihop de fria ändarna.
Då känner filtret av lasten och fungerar som tänkt.
Det filter du fått dig givet kanske använder impedanskurvan vid delning och då kanske den stämmer, men jag personligen föredrar en statisk punkt för delningen via länken.
Bifogar filterlistan för 6 resp. 12 dB oktav delning in/ut och dämpning samt konjugatvärden ifall du vill labba påegen hand.

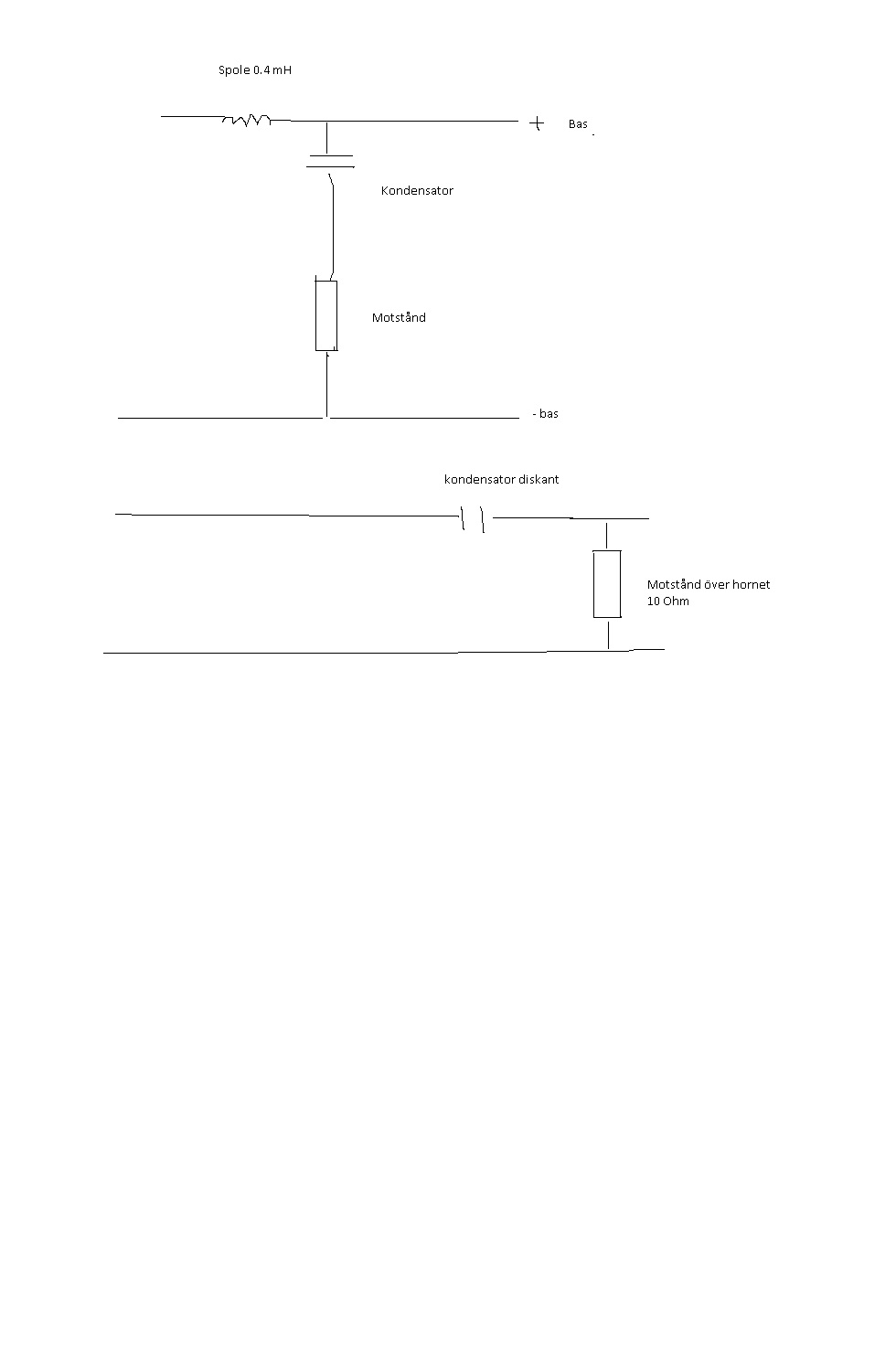

Lite såhär du menar då? Detta kommer då bli delat vid 4000 Hz om jag förstått rätt?

[Perfector]

Lite åt det här hållet blir bra.

[CableMan]

Lite åt det här hållet blir bra.

Jaha de är mellan plus och minuspolen du menar då förstår jag.

Men vad är de för värde på den kondensatorn för diskanten?

[Perfector]

Lite åt det här hållet blir bra.

Jaha de är mellan plus och minuspolen du menar då förstår jag.

Men vad är de för värde på den kondensatorn för diskanten?

Kika i filterlistan för 6 dB filter
2,2 uF för 6000 Hz och 3.7 uF för 4000 Hz i 8 (10) ohm

[CableMan]

Lite åt det här hållet blir bra.

Jaha de är mellan plus och minuspolen du menar då förstår jag.

Men vad är de för värde på den kondensatorn för diskanten?

Kika i filterlistan för 6 dB filter
2,2 uF för 6000 Hz och 3.7 uF för 4000 Hz i 8 (10) ohm

Tack då beställer jag allt detta imorgon då så får man se hur bygget blir nästa vecka

[Perfector]

Jaha de är mellan plus och minuspolen du menar då förstår jag.

Men vad är de för värde på den kondensatorn för diskanten?

Kika i filterlistan för 6 dB filter
2,2 uF för 6000 Hz och 3.7 uF för 4000 Hz i 8 (10) ohm

Tack då beställer jag allt detta imorgon då så får man se hur bygget blir nästa vecka

Spännande.
Ser fram emot resultatet.
Lycka till.

[CableMan]

Kika i filterlistan för 6 dB filter
2,2 uF för 6000 Hz och 3.7 uF för 4000 Hz i 8 (10) ohm

Tack då beställer jag allt detta imorgon då så får man se hur bygget blir nästa vecka

Spännande.
Ser fram emot resultatet.
Lycka till.

Tack! Kommer posta lite bilder här under byggets gång då om jag inte glömmer bort de

[CableMan]

Hej igen, snart är de dags för bygge! De saknas bara de som ska komma på posten sen så körs de igång.

Jag har dock upptäckt ett problem. Programmet som räknar ut lådvolymen åt mig sa att den skulle ha 32,5 liter MEN måtten på skivorna som programmet visar upp blir inte likamed 32,5 liter. 554x359x230 visst detta är yttermåtten vilket man ej räknar efter men jag la ihop skivorna som jag vill ha dem och då blir de omkring 40 liter vilket e 7,5 liter för mycket. Då undrar jag hur hög är toleransen ifrån hur stor lådan måste vara? Har hört att de ä omkring 30% för en sluten låda, stämmer detta? Eller måste jag ta den hårda vägen och såga ner dem till mindre bitar?

[Kalejdokom]

Jag förstår inte hur du räknat ut volymen på lådan. Om du använt 19mm skivor så blir ju innermåtten och volymen 516x321x192 mm = 31,8 liter.

[CableMan]

Jag förstår inte hur du räknat ut volymen på lådan. Om du använt 19mm skivor så blir ju innermåtten och volymen 516x321x192 mm = 31,8 liter.

Hur jag än mäter innandömmet på lådan så blir de 40 liter men de kan beror på ett fel som jag har gjort.

Som man ser på bilden så sticker toppen upp en del vilket gör att sidorna får sitta utanpå. Men om man sågar av toppen och botten med 19 mm på vardera sida så går de ihop utan att de blir en massa glapp som de annars hade blivit. Men då blir lådans volym 38 liter och de är fortfarande för mycket. Vet inte hur de har blivit såhär. Kanske kan korta ner den lite på höjden?
