8 åring som vill bygga högtalare

[Figge77]

halloj!
tänkte höra om lite byggförslag-
det är så att jag satte ut en bananlåda med micsladdar å ett mixerbord och div annan ljudutrusting på annons, å en 8 åring från gatan brevid dök upp!
visade sig att han var som jag i den åldern. dvs galen i stereogrejer och hålla på och koppla dessa o spela musik:)
givetvis fick han skiten billigare, eftersom jag blev lite lyrisk över att se att detta galna intresse finns hos dom små!
bytte nummer med hans farsa och föreslog att dom skulle bygga högtalare tillsammans det skulle nog grabben gilla.
så rotade i gömmorna och hittade 2 st http://www.hifikit.se/hogtalarelement/hifi/bas/sw-1030
samt 2 gamla motorola pietzo skrikor:) lol
hur skulle detta kunna bli "bra" om man kan säga så. sluten låda? basreflex? 50L eller mer? eller är allt skitsamma. ja i detta fallet kanske det är det:)
delningsfilter? ja får väl bli en konding till skrikan.

tänkte bara kolla så dom inte bygger nån helt galen låda till detta.

[Platis]

Kul!
Med så högt QTS så funkar väl typ gitarrhögtalarlåda bra(öppen baktill)!
Typ; https://www.tradera.com/item/301964/307 ... -item-main

[smile]

Jag har inget att tillföra egentligen, men piezo diskanter brukar dämpas med ett effektmotstånd, läs på lite om det så inte den entusiastiska lille gossen bränner något det första han gör!

I övrigt tycker jag att du gör helt rätt i att uppmuntra honom på det sätt du gör!

[Nattlorden]

Kul... målade farsans Voight-horn (eg. Michelsonhorn) när jag var yngre än så... (finns på gammeldags film om den inte bleknat bort tills nu)

[Perfector]

halloj!
tänkte höra om lite byggförslag-
det är så att jag satte ut en bananlåda med micsladdar å ett mixerbord och div annan ljudutrusting på annons, å en 8 åring från gatan brevid dök upp!
visade sig att han var som jag i den åldern. dvs galen i stereogrejer och hålla på och koppla dessa o spela musik:)
givetvis fick han skiten billigare, eftersom jag blev lite lyrisk över att se att detta galna intresse finns hos dom små!
bytte nummer med hans farsa och föreslog att dom skulle bygga högtalare tillsammans det skulle nog grabben gilla.
så rotade i gömmorna och hittade 2 st http://www.hifikit.se/hogtalarelement/hifi/bas/sw-1030
samt 2 gamla motorola pietzo skrikor:) lol
hur skulle detta kunna bli "bra" om man kan säga så. sluten låda? basreflex? 50L eller mer? eller är allt skitsamma. ja i detta fallet kanske det är det:)
delningsfilter? ja får väl bli en konding till skrikan.

tänkte bara kolla så dom inte bygger nån helt galen låda till detta.

Bilbas med högt Q.
Enorm låda eller ingen alls, nåja nästan ingen.
Dina 50 liter kan gott funka med basreflex.
Föreslaget rör 80 x 189 mm
Filter blir ju enkelt med 6 dB vid 3-4 tusen herts delning.
Superhorn bör både delas och dämpas för att undvika den kapacitiva lasten.

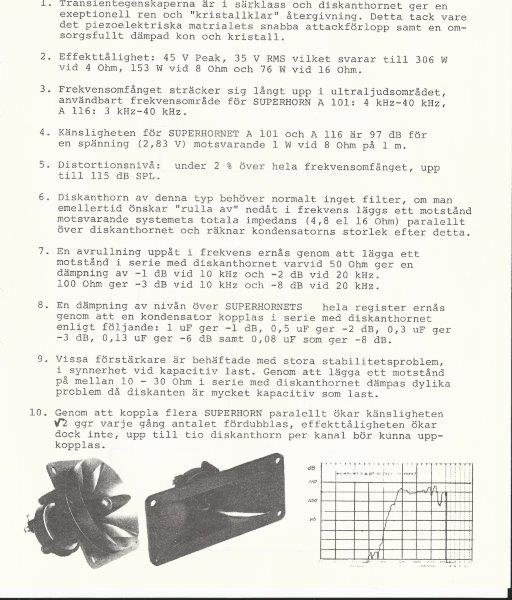

Bifogar både delningfilterlistan och kopplingsschema för piezon.
Lycka till med lekstugan.

[NADifierad]

Jag provade för ett tag sedan, i samband med reparation av ett par mindre Cerwin Vega högtalare, att även dela enligt perfectors rekommendation. Ljudkaraktären blev betydligt behagligare och mindre Piezoaktig.
Nackdelen i ett tvåvägs-system mot en större bas, blir att delningsfrevensen skjuts ytterligare uppåt, från de ca 3500hz där de delas naturligt. Kan vara bra att att ha med i övervägandena .

[Figge77]

Jag har inget att tillföra egentligen, men piezo diskanter brukar dämpas med ett effektmotstånd, läs på lite om det så inte den entusiastiska lille gossen bränner något det första han gör!

I övrigt tycker jag att du gör helt rätt i att uppmuntra honom på det sätt du gör!

givetvis skall detta uppmuntras! mina ungar (i samma ålder) skiter fullständingt i detta:) en gång kom dottern (11) förbi i vardags rummet å såg att skivspelaren snurrade...hon stannade upp å kollade, -Coolt! sa hon å gick vidare:) hon skulle ha laddaren till telefonen.

[Figge77]

Jag provade för ett tag sedan, i samband med reparation av ett par mindre Cerwin Vega högtalare, att även dela enligt perfectors rekommendation. Ljudkaraktären blev betydligt behagligare och mindre Piezoaktig.
Nackdelen i ett tvåvägs-system mot en större bas, blir att delningsfrevensen skjuts ytterligare uppåt, från de ca 3500hz där de delas naturligt. Kan vara bra att att ha med i övervägandena .

måste först bara säga TACK perfector! så fort det gäller högtalare hakar du på!:)

nadifierad! jag kan lätt rota fram nån annan diskant. men tänkte dom passade basarna på nåt vis:)

[Perfector]

Jag provade för ett tag sedan, i samband med reparation av ett par mindre Cerwin Vega högtalare, att även dela enligt perfectors rekommendation. Ljudkaraktären blev betydligt behagligare och mindre Piezoaktig.
Nackdelen i ett tvåvägs-system mot en större bas, blir att delningsfrevensen skjuts ytterligare uppåt, från de ca 3500hz där de delas naturligt. Kan vara bra att att ha med i övervägandena .

måste först bara säga TACK perfector! så fort det gäller högtalare hakar du på!:)

nadifierad! jag kan lätt rota fram nån annan diskant. men tänkte dom passade basarna på nåt vis:)

vilken piezo är det?

[Figge77]

men säg att jag skickar med 2st 3,3uf kondingar
lämliga motstånd å skicka med?
jag är inte så insatt i pietzo diskanter. byggde div dåliga grejer i min ungdom med sådana. sen dess har jag aldrig använt dom.

[Figge77]

det står 91905B
och 15E83386 på dom
min kamera strejkade för tillfället.

[Perfector]

en bild säger mer än 1000 ord
Basen kommer att hamna på runt 90 db och hornets karaktär ligger på 95 till 97 db per meter och watt, lite beroende på vilket fabrikat det är.
Prova ett mostånd på 10 Ohm tvärs över hornet och en 4.7 uf konding i serie med signalen så får du runt 6 db dämpning och en karaktär som är väldigt lik en banddiskant.
Blir det för mycket diskant tar du ett 8.2 ohm motstånd, och blir det för lite så tar du ett 12 ohms motstånd och styr därmed hur mycket som skall göra en bypass förbi hornet.

[Figge77]

en bild säger mer än 1000 ord
Basen kommer att hamna på runt 90 db och hornets karaktär ligger på 95 till 97 db per meter och watt, lite beroende på vilket fabrikat det är.
Prova ett mostånd på 10 Ohm tvärs över hornet och en 4.7 uf konding i serie med signalen så får du runt 6 db dämpning och en karaktär som är väldigt lik en banddiskant.
Blir det för mycket diskant tar du ett 8.2 ohm motstånd, och blir det för lite så tar du ett 12 ohms motstånd och styr därmed hur mycket som skall göra en bypass förbi hornet.

ok bild kommer ska leta batterier i ungarnas handkontroller:)

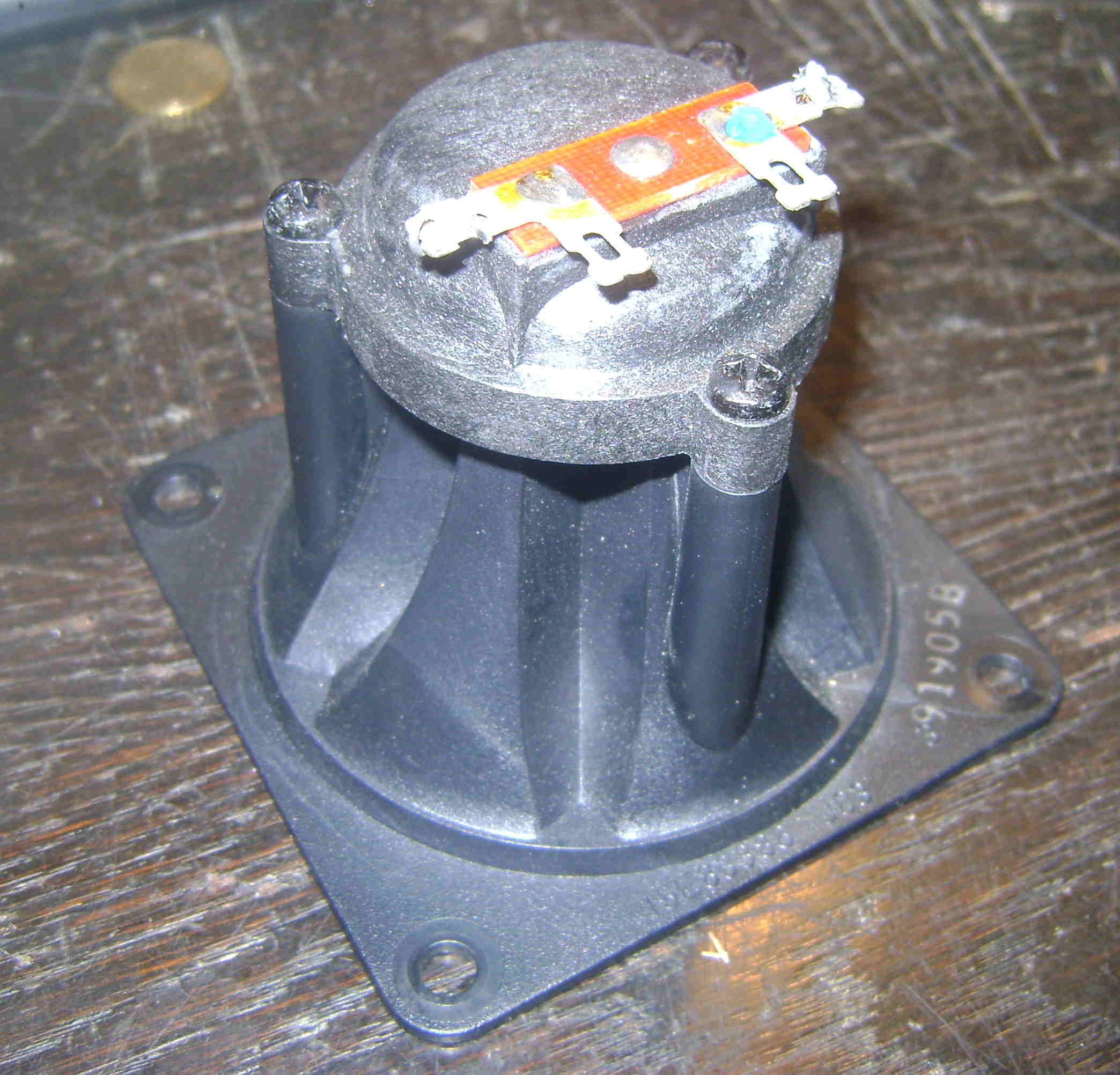

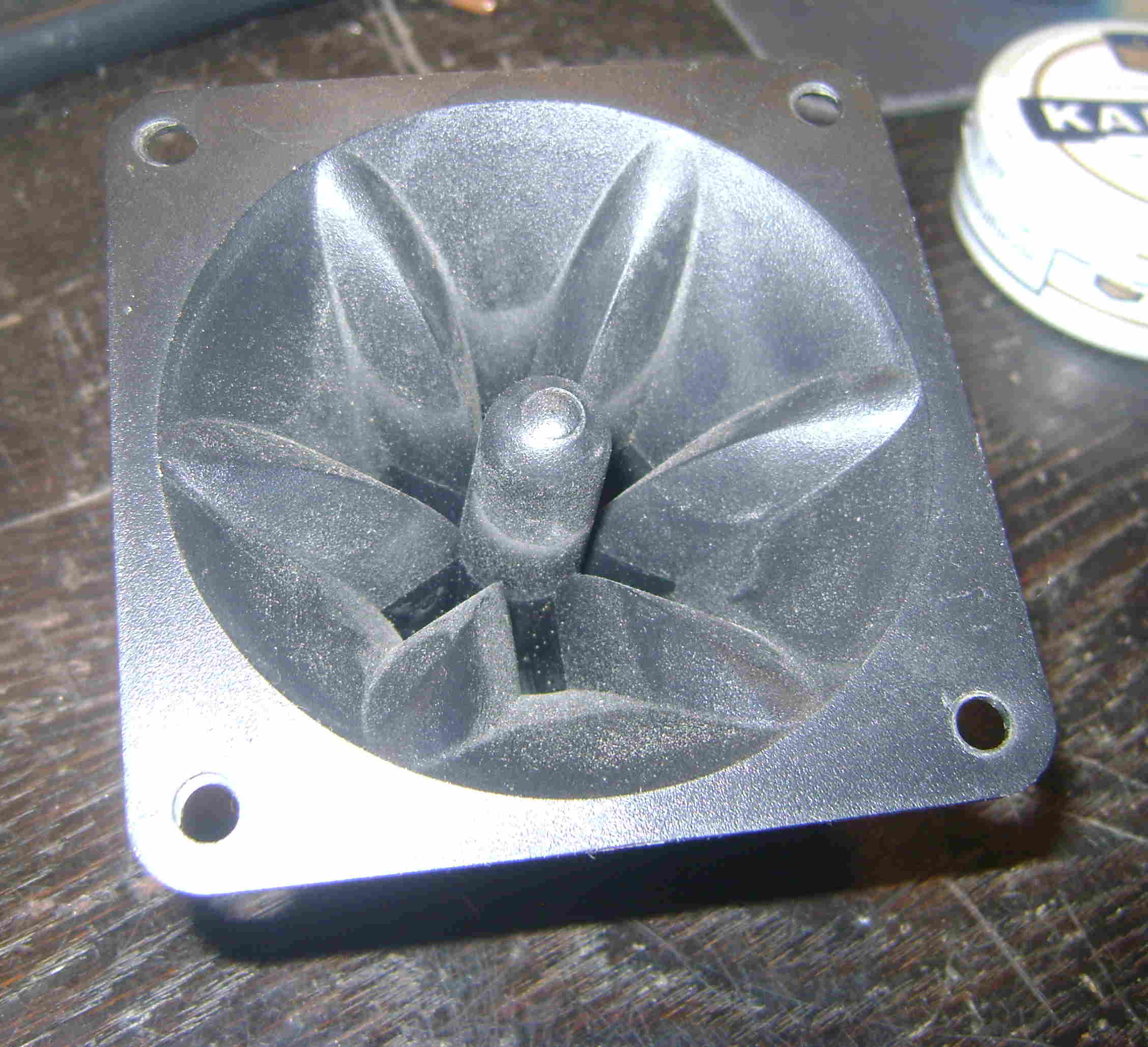

[Figge77]



[Figge77]

haha oj! dom är mindre i verkligheten:)

[Perfector]

haha oj!

ksn A101 eller 105 Motorola.
Delar 4000 Hz
Inget idealhorn då den har en näsvis spik vid 5 kHz som inte går att bota på nåt enkelt sätt.
Kan även vara denna
http://www.hifikit.se/hogtalarelement/h ... a-05-piezo

[Figge77]

ne verkligen inget ideal:)
men det är vad det är haha.
borde väl gå att få det att fungera? grabben skicka nån film när han hadde kalas då hadde han kopplat upp massa grejjer (ljud OCH ljus) i vardagsrummet å hadde disco. med några små högtalare antagligen köpta på loppisen här, så när han var här så skickade jag med 2 gamla jamo med 8"basar i och han hadde blivit i eld å lågor över dessa sa hans farsa:) så dessa hemmabyggen borde ju bli feta?

hursomhelst får dom prylarna för jag kommer då aldrig använda detta. bättre dom kan ha lite kul, farsan påstod att han var hygglig på att snickra så det blir väl ett perfekt projekt..
snokade reda på vad grabben har för stärkare och det va ingen höjdare så ska ha det i åtanke när jag "ramlar" på saker så att säga. och kan ju säga att grabbens morsa är inte lika entusiastisk som jag eller hans farsa är men det är väl inget ovanligt?

[Figge77]

tilläggas bör väl att basarna är 8ohm och inte 4ohm som länken till hifikit visar.

så 50L basreflex med 80x189mm rör
4,7uf serie och 10ohm parallelt till skrikan
detta är en "vettig" början iaf?

[Perfector]

tilläggas bör väl att basarna är 8ohm och inte 4ohm som länken till hifikit visar.

Ännu bättre, då är min anvisning till dämpning i delningen till hornen mer spot on.
Ser fram emot rapport om det färdiga resultatet.

[Figge77]

se min edit i posten ovan plz:)

[Perfector]

tilläggas bör väl att basarna är 8ohm och inte 4ohm som länken till hifikit visar.

så 50L basreflex med 80x189mm rör
4,7uf serie och 10ohm parallelt till skrikan
detta är en "vettig" början iaf?

Mycket vettig.
Ska det ändras så kan man göra fintuning senare.
Alla resor börjar med ett litet steg.

[Figge77]

perfect! då skissar ja upp en ritning å kopplingschema på detta så kan dom åka till byggmax:) å sätta igång.
återkommer med resultat. när dom blir klara och man blir inbjuden att lyssna på skönheterna!

[darkg]

perfect! då skissar ja upp en ritning å kopplingschema på detta så kan dom åka till byggmax:) å sätta igång.
återkommer med resultat. när dom blir klara och man blir inbjuden att lyssna på skönheterna!

Med mätutrustning, nicholsdiagram och bister uppsyn!

[Figge77]

haha ja jag riggar upp mät micken när ja kommer dit å kollar upp bygget:) samt lämnar stället besviken med kommentaren gör om gör rätt, å kontakta ALDRIG mig igen! sen pang i dörren!

[darkg]

haha ja jag riggar upp mät micken när ja kommer dit å kollar upp bygget:) samt lämnar stället besviken med kommentaren gör om gör rätt, å kontakta ALDRIG mig igen! sen pang i dörren!

[EmuMannen]

... en gång kom dottern (11) förbi i vardags rummet å såg att skivspelaren snurrade...hon stannade upp å kollade, -Coolt! sa hon å gick vidare:)

Vet du vad min yngsta dotter (13) sa? - Den snurrar!

[Perfector]

perfect! då skissar ja upp en ritning å kopplingschema på detta så kan dom åka till byggmax:) å sätta igång.
återkommer med resultat. när dom blir klara och man blir inbjuden att lyssna på skönheterna!

Om det är deras första byggäventyr, så tänk på att berömma det dom gjort istället för att kritisera om det ser lite hafsigt ut.
Detta kan vara en 8-åring början på en livslång resa i musik och ljudbyggande och det bara måste uppmuntras.
Jo, tätlist måste till runt elementkanterna, annars pyser det luft och det är det hemskaste som finns.
Hi-Fi-Kit har på rulle.
Monacor har påsar med 5 meters strippar som man lätt kan sätta på elementet.

[Figge77]

Självklart stormar inte ut därifrån å berättar hur dåliga dom var:)
Har du program som kan simulera hur en kurva skulle ut på detta. Byggt enligt ovan anvisningar.

[Perfector]

Självklart stormar inte ut därifrån å berättar hur dåliga dom var:)
Har du program som kan simulera hur en kurva skulle ut på detta. Byggt enligt ovan anvisningar.

Rackarns.
Jag har gett bort mitt CAAD 4.2 från Monacor som jag brukade använda när jag var aktiv byggare.
Men reflexen ger en lätt loudness från 150 Hz ner till 65-70 Hz med ungefär 3 dB vilket motsvarar örat förlust i basen på låga volymer.
Den ger även en absolut belastning mot basen som gör att basen styrs upp och då tål mycket mer effekt än med "normal" basreflexavstämning.
Jag ska se om jag kan få fram CAAD'en igen och göra någon simulering, för mätt med mikrofon har jag aldrig gjort utan alltid låtit örat berätta vad som låter.

[Figge77]

grabben var här och hämtade elementen, en zip påse med komponenter, 2 terminaler,kopplings schema, lådritning, samt 2 10" galler:) jag hittade.
han var helt lyrisk,
förklarade hur lite tips hur dom skall göra så dom slipper dom klassiska första gången missarna:)
å är det nåt så är det bara fråga sa jag....vart lovad en lyssnings stund när dom vart klara.
sen drog dom iväg till bygghandeln hehe båda 2 var som barn:)
