EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 14:39

Jag gillar att arbeta i trä. Det är också därför jag ibland bygger högtalare. Jag tänkte använda den här tråden för att dokumentera mitt senaste bygge. Det hela började med ett par nya högtalare och jag tror det behövs lite bakgrund för att överhuvudtaget kunna förstå vad det är jag håller på med.

Högtalarna jag planerade att bygga skulle delas lågt så jag såg en chans att testa aktiv delning. Planen var att köpa en miniDSP och använda ett par gamla slutsteg. Men när jag såg att miniDSP 2x4 “bara” lämnade 0.9 Vrms och jag tyckte att miniDSP 2x4 HD var lite dyrare än jag tänkt mig så bestämde jag mig för att bygga ett par aktiva filter. Efter en del research bestämde jag mig för att köpa ett par PCB från ESP.

Detta aktiva filter skulle behöva en låda av något slag och jag hade ganska nyligen byggt en plint i ask till min Thorens TD-150. Jag gillade kontrasten mellan den ljusa asken, den svarat tonarmsbrädan och polerad aluminium. Så föddes iden att bygga en låda i ask till mitt aktiva filter. Men som med alla byggen så tenderar det att hända oplanerade saker på vägen…

Det första som hände var att ett av de NAD-slutsteg jag tänkte använda inte var i så bra skick som jag skulle ha önskat. Jag har länge velat bygga ett eget slutsteg, jag tänkte mig något enkelt typ en Gainclone. Jag insåg dock problemet med att driva det nedre registret med en enkel chip-amp så jag började leta något halvfärdigt Class-D. Det var då jag snubblade över HiFimeDIY. Efter att ha läst en del på nätet om deras produkter blev jag intresserad av deras Tripath-kort samt deras switchade nätaggregat. Så jag beställde ett Hifimediy T1X4, TK2050 4 channel STA508 samt ett SMPS300R 28V 230V power supply från dem. Nu råkade de inte ha något SMPS300R på lager så de frågade om jag kunde tänka mig ett SMPS500R för samma pris i stället. :)

Korten från HiFimeDIY är sjukt kompakta så nu insåg jag att jag skulle kunna få plats med både filter och slutsteg i samma låda om jag gjorde den 19 tum bred. Det är givetvis flexiblare med flera lådor men jag har lite ont om plats så det var tilltalande att sätta dem i samma låda. Tanken är också att jag i framtiden skall kunna använda detta slutsteg för att driva mellanregister och diskant i en trevägare. Då kanske jag också byter ut det aktiva filtret mot en miniDSP 2x4.

Där har ni bakgrunden till bygget. Ett slutsteg med aktivt filter i en låda av ask. Det kunde ha varit slut där om det inte var så att jag tyckte att fronten skulle bli lite tråkig om den bara skulle ha en power-knapp och några indikatorlampor. Det hade inte behövt bli fel, ibland är less more men jag började leka med tanken på VU-metrar på fronten, en för varje kanal. Fortsättning följer...
Senast redigerad av EmuMannen 2018-07-27 18:08, redigerad totalt 1 gång.
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 14:54

Efter en del skissande så satte jag igång med bygget av lådan nu på semestern. Själva lådan bygger jag runt 95 x 15 mm planhyvlad ask. Till ovandel tog jag 6 mm björkplywood som jag hade liggandes. Det första jag gjorde var att kapa upp ovandelen och sidorna. Jag tillverkade två uppsättningar, dels för att något kan gå fel men även eftersom jag planerar att följa upp detta bygge med ett försteg i samma typ av låda.

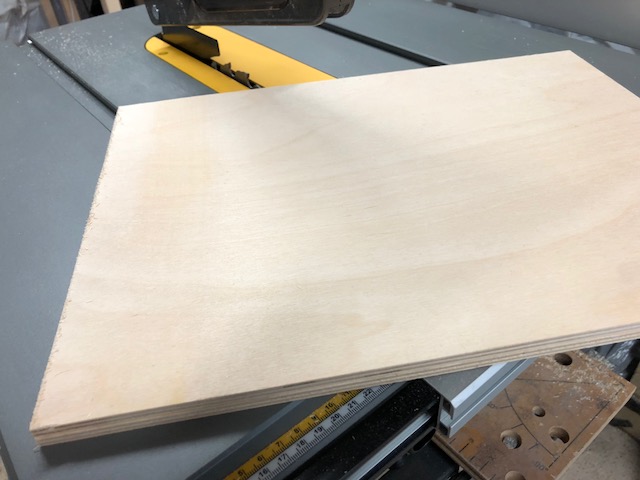

Björkplywood till ovandel

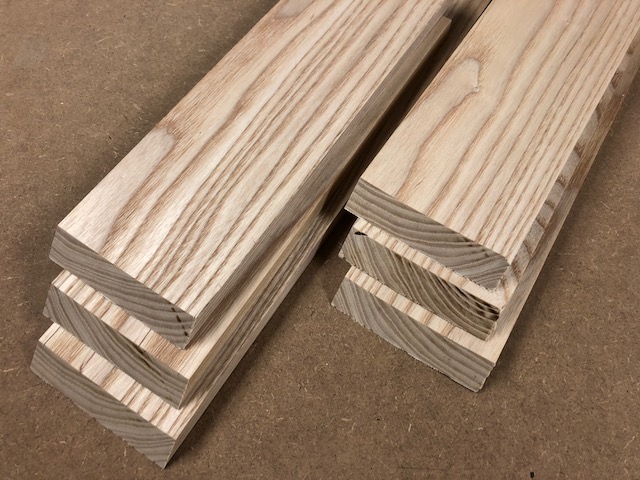

Sidostycken i ask


I ovandelarna fräste jag upp hål för ventilation. Min första tanke var att betsa björken svart och lacka den högblank som sidostyckena. Tanken var att man skulle se lite träådring genom det svarta. För att slippa lacka 20 lager poly så tänkte jag även testa att använda epoxi för att försegla ytan och fylla i ojämnheter innan lack.

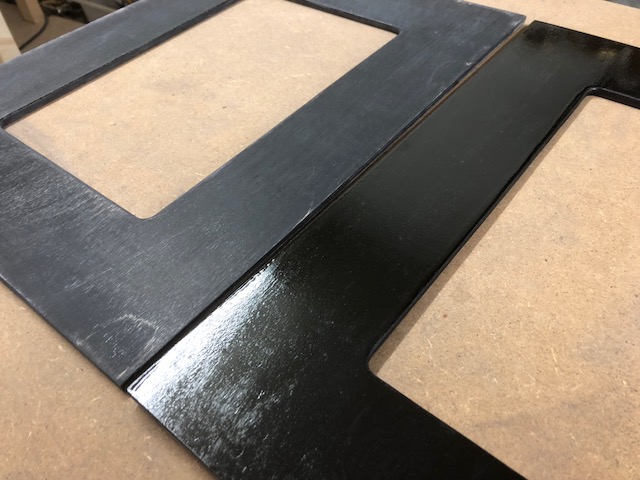

Ovandel betsad svart, slipad och lackad med epoxi


Men effekten blev inte riktigt som jag tänkt mig (man såg ingen träådring igenom som jag tänkt mig) så jag bestämde mig för att slipa ned epoxin, sprutspackla och måla svart i stället. Svart som kontrast mot den ljusa asken.

Kantfräst och sprutspacklad

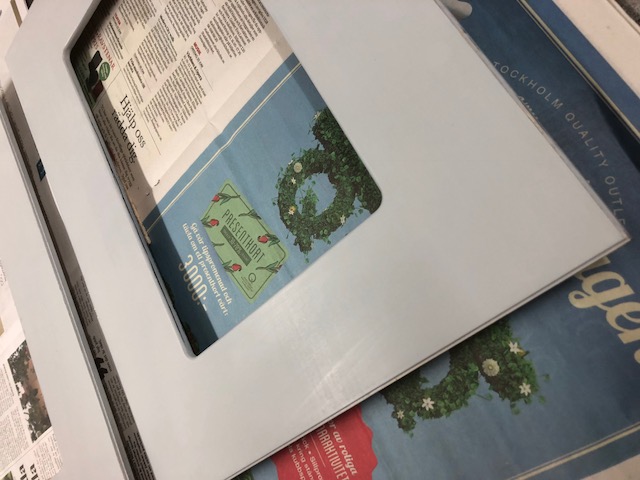

Grundmålad svart


Dags att börja jobba på sidostyckena och fronten...
Senast redigerad av EmuMannen 2018-07-27 15:40, redigerad totalt 1 gång.
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
darkg
Ljushuvud

Inlägg: 8651
Blev medlem: 2011-12-11
Ort: Kristianstad

Re: EmuMannen bygger slutsteg ... i trä

Inläggav darkg » 2018-07-27 14:55

*Kort förhandsapplåd för träbygge*
Don’t just do something, sit there.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 15:01

Efter en del skissande så bestämde jag mig för en icke-symmetrisk layout (det brukar bli mer spännande att titta på). Hålen för VU-metrarna är 35 mm och frästes upp med cirkeljigg. Övriga hål frästes med pinnfräs och mallar. Baksidan fick fräsas ut ganska ordentligt för att ge plats åt VU-metrarna (de sticker precis ut knappt en millimeter på framsidan) och power-knapp. I de fem övriga hålen kommer det sitta 6 mm akrylstavar (mattpolerade i båda ändarna) och bakom dem lysdioder för att indikera kraft samt reläer för muting och DC-protection.

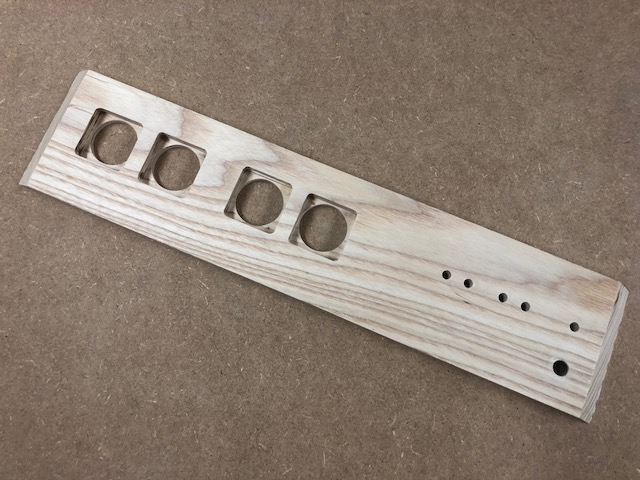

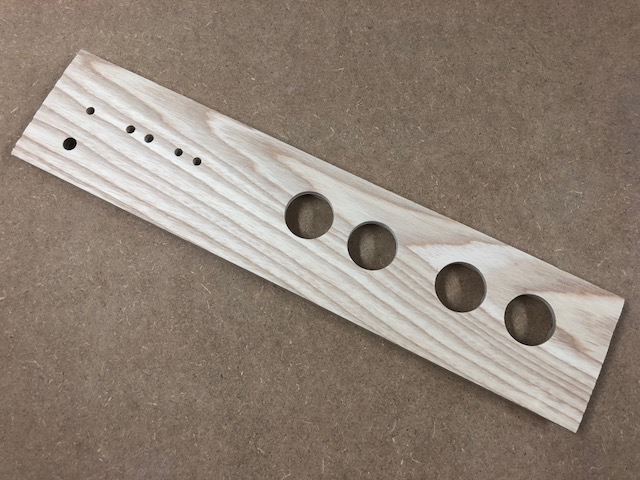

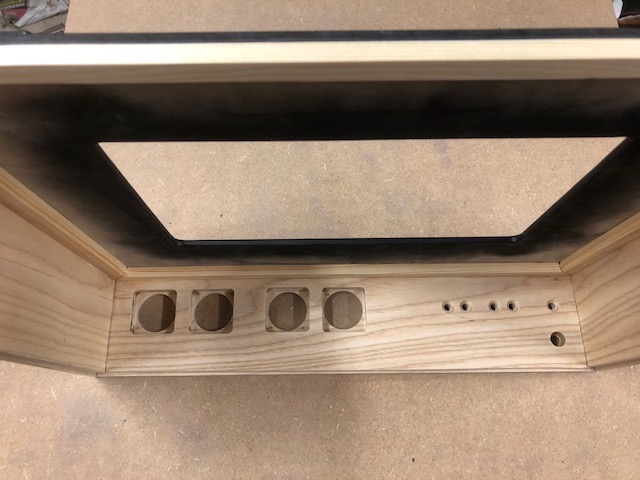

Front med uttag för knapp, indikatorlampor och VU-metrar

Fronten sedd från baksidan


Dags att börja sätta ihop lådan...
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 15:04

Sidostyckena limmades mot ovandelen och förstärktes sedan med lite lister från insidan. Jag passade även på att fräsa en fals för underdel och bakdel som kommer tillverkas av plåt. Nu börjar man kunna skönja hur det kan komma att se ut även om det är mycket detaljer som saknas.

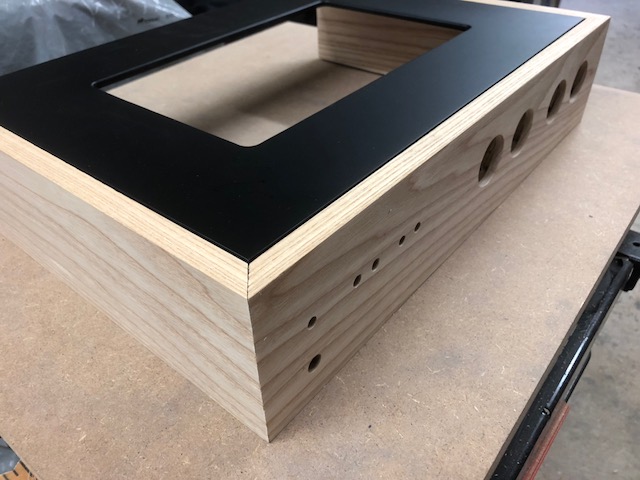

Låda från utsidan

Låda underifrån


Dags att börja arbeta på ytfinishen...
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 15:28

På plinten till min skivspelare gick det åt 20 lager vattenbaserad poly (ZAR Aqua) innan jag kunde slipa och polera upp en helt slät yta. Jag tänkte testa en genväg i detta bygge. Efter att jag slipat ned asken med 320 papper så lade jag därför på ett lager epoxi. Tanken är att det skall försegla trät, fylla ut de värsta ojämnheterna utan att färga trät (helst inget färgstick eller göra ytan mörkare). Jag applicerar epoxin med puderfria latexhandskar, arbetar försiktigt in epoxin i träts ådring och stryker försiktigt av den så att det endast är en tunn hinna kvar (det är jävligt jobbigt att slipa ned om det blir för mycket). Var mycket försiktig så det inte bildas små luftbubblor i ytskiktet, de är jävligt svåra att slipa ned (fråga mig inte hur jag vet det).

Epoxin fyller ut bra och blir rätt hård på ett par dagar. Jag tycker dock den gör trät något mörkare och något gulare kanske.Hade det vart ett mörkare träslag som ek eller mahogny så hade det inte spelat något roll men i det här fallet var jag inte nöjd. Så jag slipade ned så mycket jag kunde så det endast var kvar något i ådringen. Nu har jag börjat lägga första lagret poly och det ser betydligt bättre ut än när jag började med poly direkt. Så kanske det var bra med epoxi i alla fall. Med andra träslag där man vill framhäva ådringen skulle jag kunna tänka mig flera lager expoxi. Nu tar det nog några veckor innan jag är klar med ytfinishen...

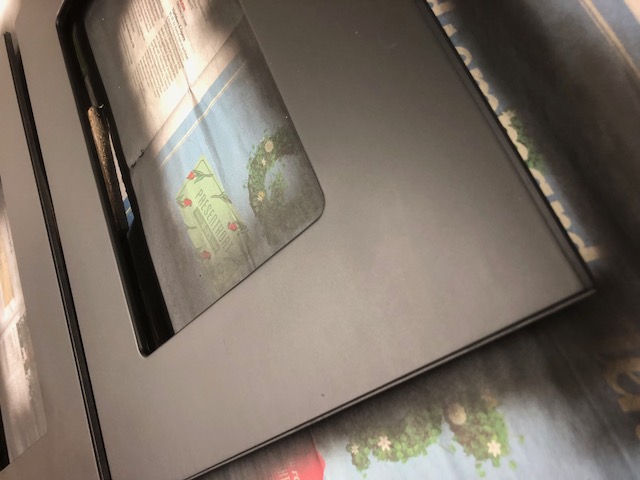

Efter ett lager epoxi (notera hur mycket mörkare det blev)

Nedslipad igen (ljust igen)


Dags att börja med plåtarbetet...
Senast redigerad av EmuMannen 2018-07-27 15:44, redigerad totalt 1 gång.
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 15:36

Här kommer nästa idiotibeslut, varför inte bygga från scratch? Om man inte har en CNC-fräs vad gör man då? Klipper till en bit 1 mm svartplåt som man har stående och börjar bearbeta den med handverktyg... Det ser ut som skit till att börja med men så småningom skall jag nog få till det här också. Jag gillar svartplåt bättre än aluminium eftersom det är lite segare att arbeta i men det hade givetvis gått lika bra att göra detta i aluminium. Jag hade dock tänkt lacka det hela i svart så småningom och att få färg att fästa på aluminium är inte det lättaste (om man inte betar med cancerframkallande grundfärg typ)...

Från scratch...

Nu börjar det likna något

Det blir ju inte helt fel det här...


Fortsättning följer om några veckor när jag förhoppningsvis är klar med ytfinishen. Jag har lite att löda tills dess också...
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
AndersP

Inlägg: 2246
Blev medlem: 2004-07-14
Ort: Gävle

Re: EmuMannen bygger slutsteg ... i trä

Inläggav AndersP » 2018-07-27 16:17

Några veckor?
Jag vill se nu!
Linkwitz Orion, Ino Audio a2 och piM

"I see you've got the blues in your alligator shoes"

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 17:43

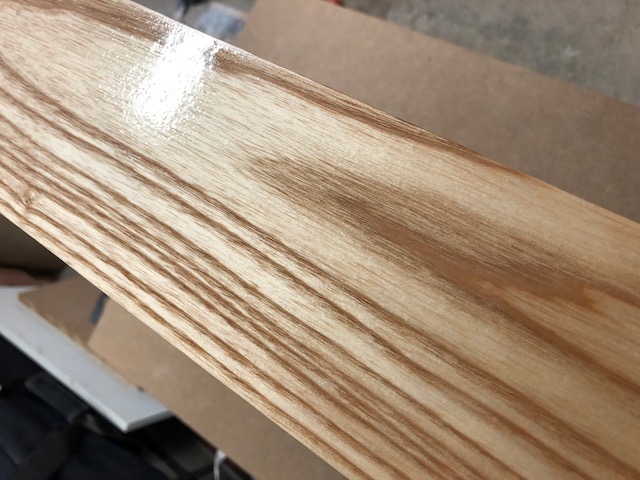

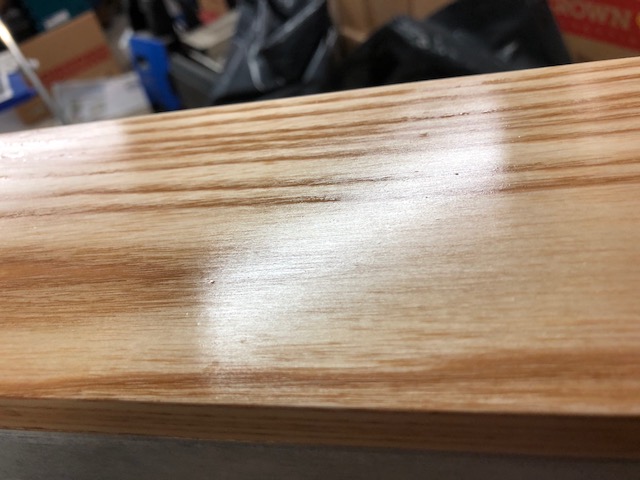

Såhär ser det ut efter ett första lager poly. Mycket bättre än när jag började med poly direkt. Det kommer nog inte krävas 20 lager denna gång. :)

Ps. Nu ser asken mörkare ut igen, kan det vara belysningen i garaget? Jag skall jämföra med plinten vid tillfälle...

Efter ett första lager poly
Senast redigerad av EmuMannen 2018-07-27 17:52, redigerad totalt 2 gånger.
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 17:50

AndersP skrev:Några veckor?
Jag vill se nu!

Jag vet hur det känns. Det värsta är när man arbetar med nitrocellulosa. Inte nog med att det smälter hjärnan man måste vänta sex veckor också innan man vågar börja polera...

Ps. Vattenbaserad polyuretan har många fördelar. Inga färgstick, luktar nästan ingenting, flyter ut bra, slitstark, förhållandevis enkel att slipa och polera, rengöring med vatten osv. Men en av de största fördelarna är hur snabbt den torkar. Jag hinner lätt med fyra strykningar på en dag. Eftersom jag lackar alla ytor stående så tar det fyra strykningar för att måla samtliga ytor på lådan. Så tio lager tar tio dagar osv. Enda nackdelen med poly är att den inte går att polera upp till en glasklar lyster som nitro, poly får tyvärr en lite mera plastig känsla...
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
Adhoc

Inlägg: 3706
Blev medlem: 2005-06-29
Ort: Göteborg

Re: EmuMannen bygger slutsteg ... i trä

Inläggav Adhoc » 2018-07-27 18:05

Blir innehållet i paritet med hur snyggt du verkar få till kapslingen så blir det kanon. :)

Användarvisningsbild
bassman

Inlägg: 4284
Blev medlem: 2007-01-01
Ort: Piteå

Re: EmuMannen bygger slutsteg ... i trä

Inläggav bassman » 2018-07-27 18:34

Det känns som ett oerhört lovande bygge redan nu :)
Skidåkarens rättesnöre, är att tänka efter före. © R Eriksson

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-27 19:34

Adhoc skrev:Blir innehållet i paritet med hur snyggt du verkar få till kapslingen så blir det kanon. :)

Lådan är jag inte så orolig för men det finns så mycket mera som kan gå fel med detta bygge. Det är en hel del som skall in i lådan. En liten ringtrafo som skall mata ett kraftaggregat som i sin tur skall mata det aktiva delningsfiltret och drivkretsarna för VU-metrarna. Sen har vi två kort som dels skall övervaka DC och driva reläerna till högtalarutgångarna. Till sist har vi förstärkarkortet och dess kraftaggregat och om det finns plats kanske jag trycker in två kort för Linkwitz Transform också. Det är klart att det kommer ställa rätt stora krav på placering, kablering, jordning och avstörning. Här är en låda i trä ingen fördel men jag tänkte hantera den som en elgitarr, den behöver också jordas och störas av och det finns det bra metoder för. Det gäller att tänka positivt. :)
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
Eri
Händige herrn

Inlägg: 1218
Blev medlem: 2006-04-29

Re: EmuMannen bygger slutsteg ... i trä

Inläggav Eri » 2018-07-28 09:15

Ser lovande ut det här. Ser fram mot fortsättningen.
Medlem i MEK

Användarvisningsbild
NADifierad
inaktiv

Inlägg: 15267
Blev medlem: 2009-01-04
Ort: Karlskrona

Re: EmuMannen bygger slutsteg ... i trä

Inläggav NADifierad » 2018-07-28 11:59

Eri skrev:Ser lovande ut det här. Ser fram mot fortsättningen.

Jag också :) .
Stereo = Dator, TV, Optiskt, Najda, InterM R300plus, Fukdist och 2 x 18” infra.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-07-31 17:23

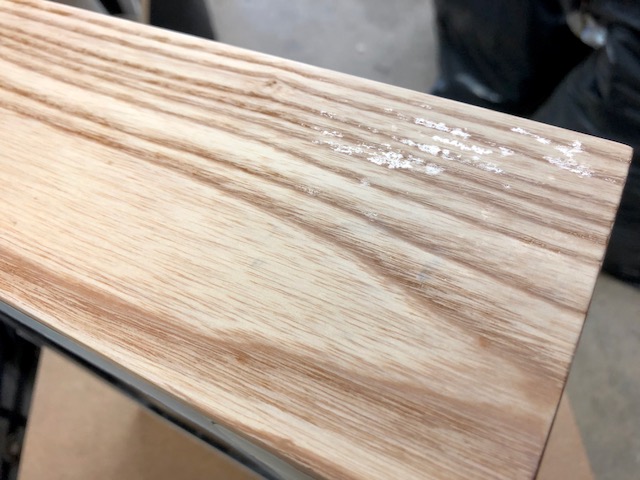

Arbetet går så sakta framåt. Jag har hunnit med att lägga 8 lager (dvs 32 strykningar) poly och jag är nu inne på mitt nionde. Jag lägger tre lager åt gången. Mellan dem slipar jag bara lätt bort eventuellt damm. Efter tre lager slipar jag ned till trät igen. Detta håller jag på med tills dess jag inte längre ser några dalar. Sen lägger jag ytterligare typ tre lager lack innan jag våtslipar och polerar. Tyvärr är det en bit kvar men det börjar likna något...

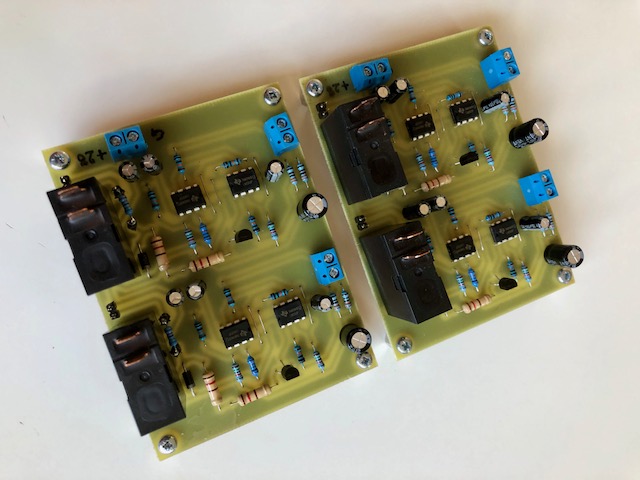

Jag har också lött klart de två kort som skall fungera som högtalarskydd. Lite ironiskt att de korten tillsammans tar upp lika stor plats som förstärkarkortet. Men det fanns inga färdiga kort så jag fick konstruera och etsa ett eget och när det är enlagerskort så tar de upp ganska stor plats. Korten verkar dock fungera perfekt.

Single Supply BTL Amplifier Speaker Protection

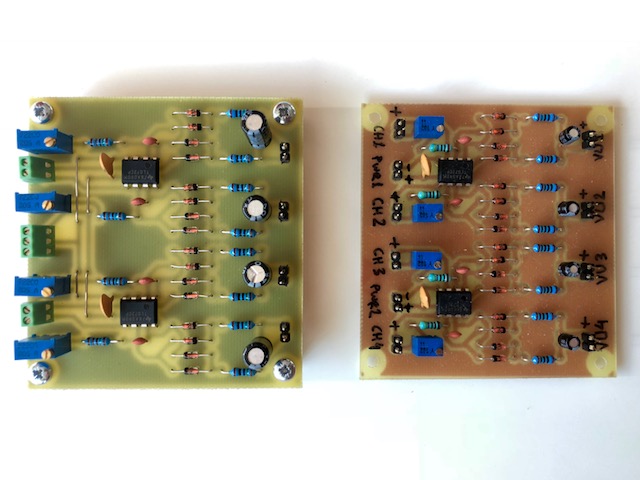

Jag byggde en prototyp till VU-meter-drivarkortet som jag aldrig var riktigt nöjd med (jag hade dessutom lyckats ta fel värden på kondingarna som skulle dämpa VU-metern). Så därför konstruerade jag om det och byggde ett nytt.

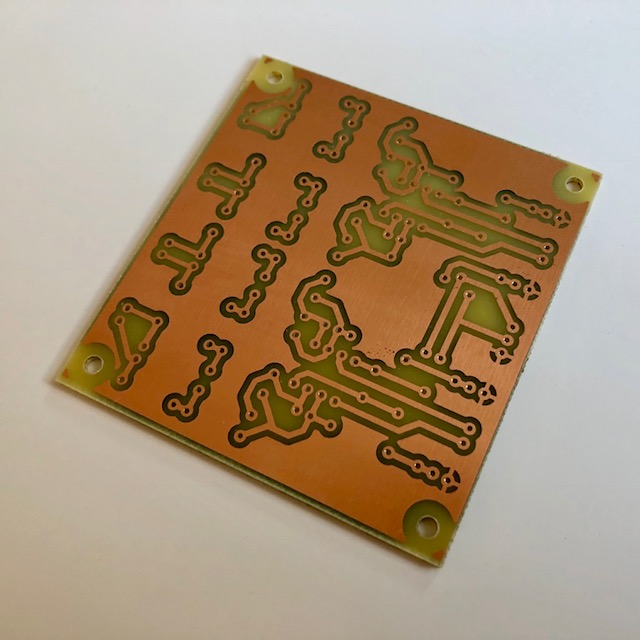

Nytt kort

Nya kortet till vänster och gamla till höger

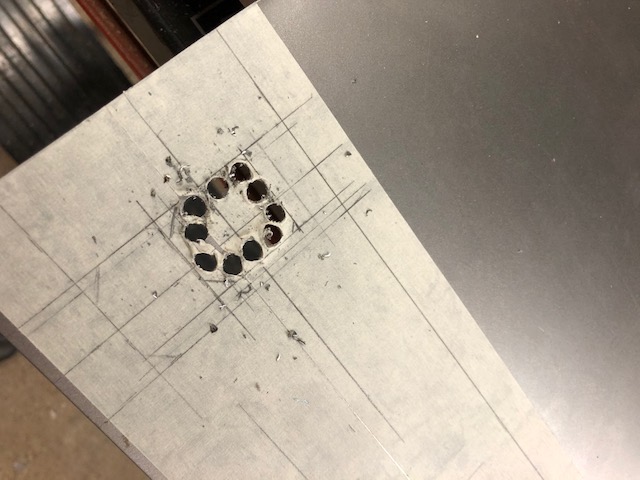

När jag nu har alla kort så har jag även kunnat borra upp bottenplattan och grundmålat den. Det fattas några hål som skall borras för kopplingsplintar. De kommer med en order som är på väg från Electrokit. Den innehåller det sista jag behöver för att färdigställa elektroniken.

Nästan färdigborrad bottenplatta
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-02 09:24

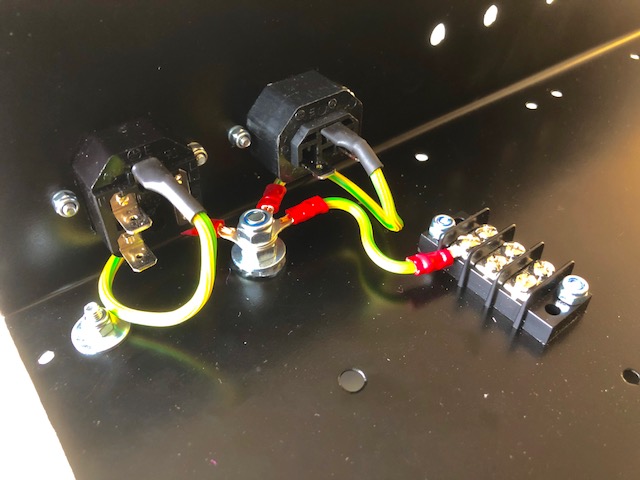

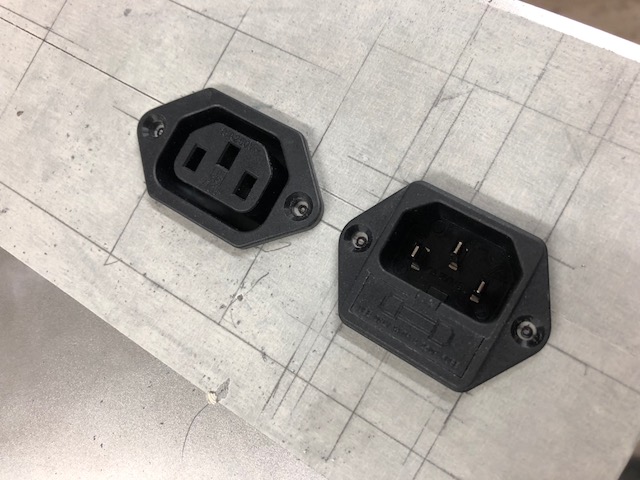

Arbetet fortsätter och de sista bitarna börjar falla på plats. Bottenplattan färdigborrad och lackad så nu kan jag börja montera och kablera. Skyddsjorden klar...

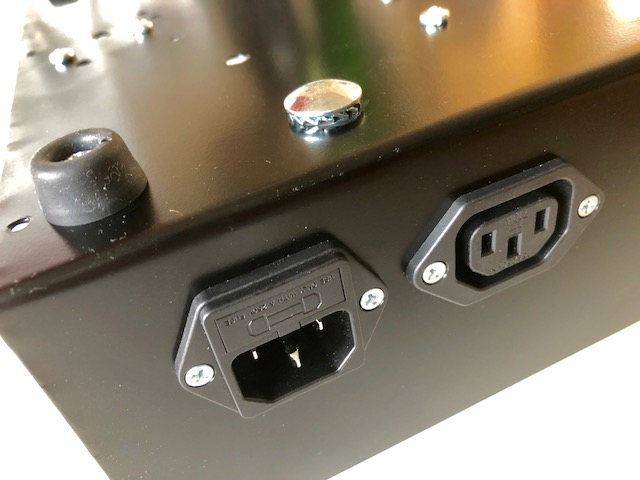

Skyddsjord insida

Skyddsjord utsida
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 57150
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Re: EmuMannen bygger slutsteg ... i trä

Inläggav Nattlorden » 2018-08-02 10:11

Jag är ypperligt imponerad redan.... Jobbar du med sådant dagligdags? Allt ser högst professionellt ut.... vill inte ens fundera på hur det sett ut om jag själv skulle ha försökt.... precis därför gör jag det inte heller... :mrgreen: :lol: :lol: :lol:
It's all fun and games until Darth Vader comes.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-02 10:20

Nattlorden skrev:Jobbar du med sådant dagligdags?

Faktiskt inte, jag är systemingenjör men jag har haft förmånen att i många år arbeta nära riktigt duktiga installatörer och elektronikingenjörer. Eftersom mitt arbete är rätt abstrakt och mest vid skrivbordet så är det skönt att koppla av med att göra något praktiskt.
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-02 15:21

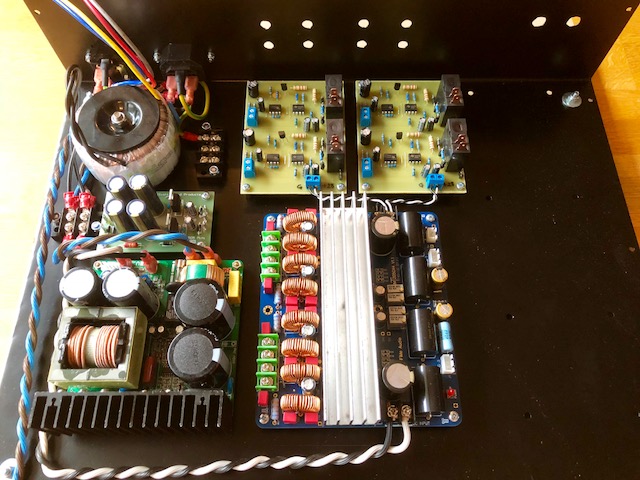

Inte går det direkt snabbt och satan vad trångt det blev! Det mesta av 230V och 28V draget. Jag började även dra till högtalarterminalerna men blev inte nöjd med resultatet. Så det blir till att göra om...

Mycket sladdar blir det...
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 57150
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Re: EmuMannen bygger slutsteg ... i trä

Inläggav Nattlorden » 2018-08-02 15:24

VU-korten skulle du väl kunna vrida 90 grader och ha stående? De ser inte ut att inte få plats i den konfigurationen.
It's all fun and games until Darth Vader comes.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-02 15:42

Nattlorden skrev:VU-korten skulle du väl kunna vrida 90 grader och ha stående? De ser inte ut att inte få plats i den konfigurationen.

Jo jag hade fått plats med det stående men det kommer sitta liggande på den lediga platsen till höger (de två korten uppe i mitten är inte för VU-metrarna utan de är för högtalarskydd). Där kommer också kortet för aktiv delning sitta och det finns 100 x 75 mm ledigt om jag skulle vilja trycka in ett kort för LT också. ;)

I framtiden bygger jag nog om bottenplattan och flyttar den aktiva delningen till en egen låda. Då blir det gott om plats. :)

Ps. Vilken kabelarea brukar ni andra köra med? Jag tänkte att 1.5mm2 borde räcka (10A) men jag inser att det kanske hade varit bättre att dra 2.5mm2 för DC. Nu tror jag aldrig att jag kommer lasta mer än max 300W men det blir ju något mer än 10A för 28V (rent teoretiskt tror jag att jag skulle kunna komma upp i typ 400W / 14A)...
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
DVD-ai

Inlägg: 15350
Blev medlem: 2008-03-30
Ort: Stockholms skärgård

Re: EmuMannen bygger slutsteg ... i trä

Inläggav DVD-ai » 2018-08-02 16:36

Vill väll egentligen bara ge dig en dunk i ryggen och grabbigt redogöra för "vilket jävla fint steg du bygger" :D
Mvh//David
Klar och nyfiken på annat !

"Att mäta är att få svar på hur det man mäter, mäter"

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-02 17:45

När jag kablerade så upptäckte jag att det inte var ett SMPS500R som HiFimeDIY levererat utan ett SMPS600RS (det står 24V på deras sajt men 28V i dokumentationen och det mäter 28V). Jag betalade bara för ett SMPS300R. :)
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-03 10:29

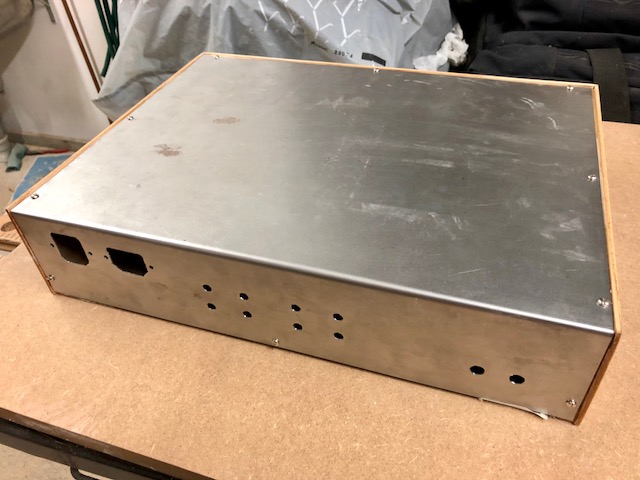

Jag postar väl lite fler bilder mest för att jag själv tycker det är kul att titta på andras bilder. Högtalarterminaler och högtalarskydd kablerat (vilket ormbo) samt 15V. Nu är det bara kortet för aktiv delning kvar. Jag har dragit på att löda klart det eftersom jag inte har kunnat bestämma mig för en delningsfrekvens. Det är nackdelen med att inte köra med en programmerbar DSP. :(

Högtalarskydd med mera

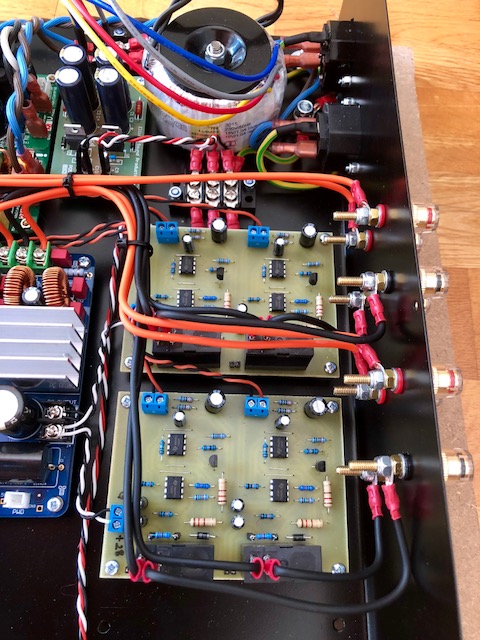

Från höger

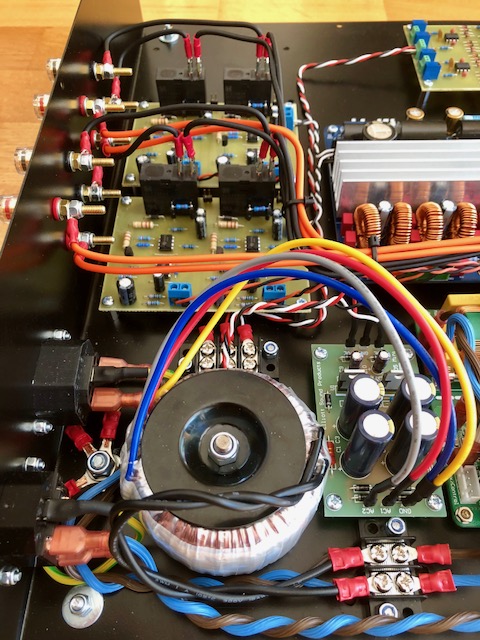

Från vänster
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 57150
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Re: EmuMannen bygger slutsteg ... i trä

Inläggav Nattlorden » 2018-08-03 11:30

Du kan inte löda dig socklar istället, så du kan byta komponenter vid behov då?

Ormbo? Förstår inte vad du gnäller över.

VTA ST-120
It's all fun and games until Darth Vader comes.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-03 11:41

Nattlorden skrev:Du kan inte löda dig socklar istället, så du kan byta komponenter vid behov då?

Tanken har slagit mig men kortet från ESP är inte designat för det. Det är ingen dålig design men den lämpar sig tyvärr inte för socklar. Genom att bara byta motstånd (och behålla kondingarna) så kan jag ändra delningsfrekvensen runt 200 Hz men det är ändå 20 motstånd som måste bytas. Skall frekvensen ändras mer än så så är det 20 motstånd och 20 kondingar. :(

Nattlorden skrev:Ormbo? Förstår inte vad du gnäller över.

OMG! Jag tar tillbaka det. ;)
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 57150
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Re: EmuMannen bygger slutsteg ... i trä

Inläggav Nattlorden » 2018-08-03 11:43

EmuMannen skrev:
Nattlorden skrev:Du kan inte löda dig socklar istället, så du kan byta komponenter vid behov då?

Tanken har slagit mig men kortet från ESP är inte designat för det. Det är ingen dålig design men den lämpar sig tyvärr inte för socklar. Genom att bara byta motstånd (och behålla kondingarna) så kan jag ändra delningsfrekvensen runt 200 Hz men det är ändå 20 motstånd som måste bytas. Skall frekvensen ändras mer än så så är det 20 motstånd och 20 kondingar. :(


Men om du sätter socklarna på ett eget kort och löder dessa till rätt ställen på kortet du köpt?
It's all fun and games until Darth Vader comes.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-03 12:27

Jag gjorde just ett roligt experiment. Jag har ju lekt med tanken på en högtalare med ganska bred baffel där delningsfrekvensen skulle ligga vid baffelsteget så att det skulle vara enkelt att kompensera vid aktiv delning (bara använda nivåerna mellan HF och LF). Det jag varit orolig för är att delningen skulle påverka det vokala registret eftersom det är det jag gillar med Tangbands W5-2143. Delningen skulle landa på runt 320 Hz vilket är högre än om jag skulle byggt två satelliter och kompletterat med en subbas. För att kunna göra mig en uppfattning om hur denna delningsfrekvens skulle kunna påverka framförallt sång så använde jag mig av 31-bands equalizer där jag skapade två profiler baserat på responskurvorna i Basta! Den ena profilen var för högpass och den andra för lågpass. Sen spelade jag ett lämpligt urval av material med både kvinnliga och manliga vokalister (bland annat Louis Armstrong och Roberta Flack). Sen skiftade jag mellan de två olika profilerna för att få en uppfattning om vilket material som passerade på de olika sidorna om 320 Hz (24 dB/oktav). Jag vart förvånad när jag knappt hörde någon sång överhuvudtaget under 320 Hz så jag kör nog vidare på konceptet med 320 Hz delning + element och en baffel som matchar det...
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Användarvisningsbild
EmuMannen

Inlägg: 1209
Blev medlem: 2017-11-21
Ort: Stockholm

Re: EmuMannen bygger slutsteg ... i trä

Inläggav EmuMannen » 2018-08-03 12:30

Nattlorden skrev:Men om du sätter socklarna på ett eget kort och löder dessa till rätt ställen på kortet du köpt?

Jo det är klart att det hade ju faktiskt varit ett alternativ... Men att byta ut kortet mot en miniDSP är ju ett annat alternativ. ;)
Valda DIY-projekt, tankar och idéer på EmuMannens blogg.

Nästa

Återgå till DIY-forum


Vilka är online

Användare som besöker denna kategori: Inga registrerade användare och 4 gäster
