Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-02-10 00:51

Nu när jag vet hur slutsteg och mikrofonförstärkare skall se ut har jag jobbat lite med nya Matrojig.
Så här ser det preliminärt ut nu:
2023-02-09 2342 3D.png
2023-02-09 2342 3D.png (151.95 KiB) Visad 4540 gånger


Jag var tvungen att använda lödstift för att få till hål och lödyta för trådar mm i programvaran. Lödstiften behövs inte sedan.
Det som skall göras härnäst är att bredda banor och i vissa fall dra om dem. Skall också flytta isär lödhålen för omkopplarna så att breda banor kan dras mellan hålen. Potentiometrarna till höger skall sitta på bakplåten (ingen sådan man bakar på utan plåten längst bak på apparatlådan :wink: ).
Mellan bakplåten och kretskortet skall först kylfläns sitta och sedan nätaggregatet. Vad jag känner till nu behöver lådan vara ca 220mm djup, 140mm bred och 50mm hög. Jag skall senare skapa en tråd om hur man lättast bygger snygga skärmade lådor billigt.

Jag valde bort omkopplare som sitter direkt på kretskortet. De är svåra att få tag på och är då svindyra. Dessutom skall friheten finnas att sätta omkopplare mm där man själv vill.

EDIT:
Lade till lite text.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-02-10 22:09

Det är ett hästjobb att få till ett kretskort. Så här ser det ut nu:
2023-02-10 2102 Kretskort beta.png
2023-02-10 2102 Kretskort beta.png (156.14 KiB) Visad 4522 gånger

Kommer med all säkerhet att komma ändringar efterhand sóm jag upptäcker fel och mindre bra saker.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-02-13 18:43

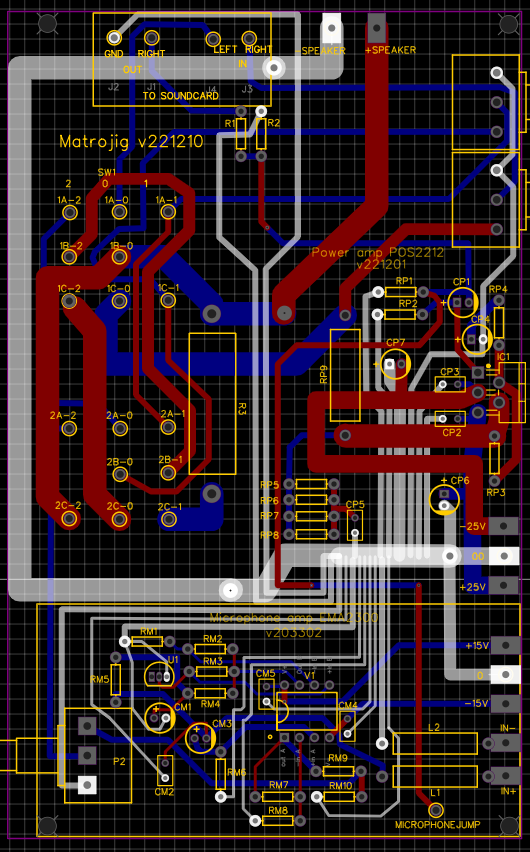

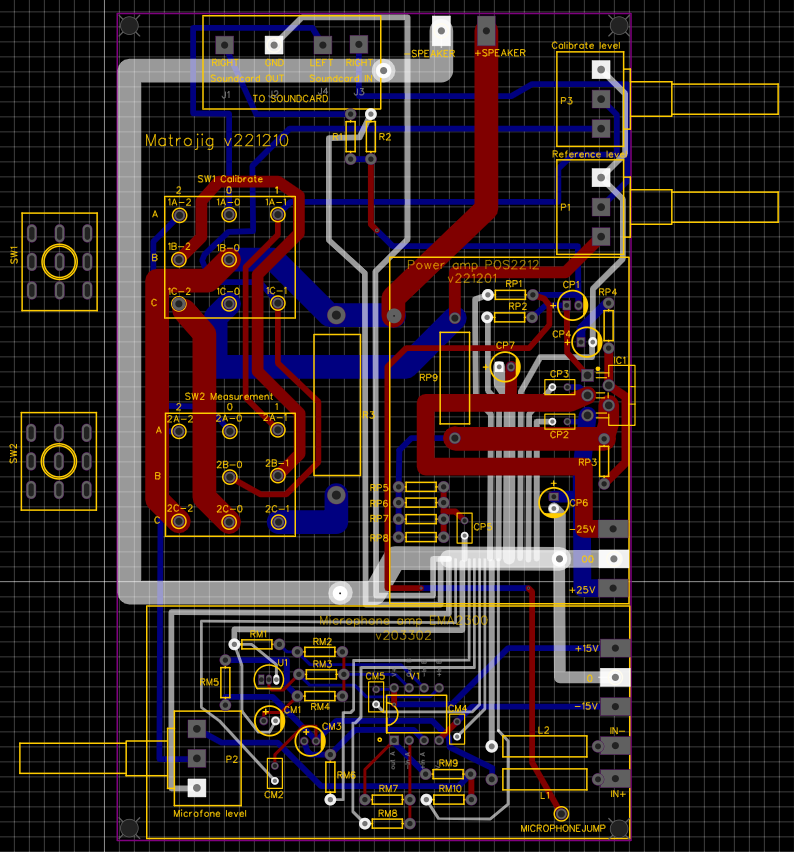

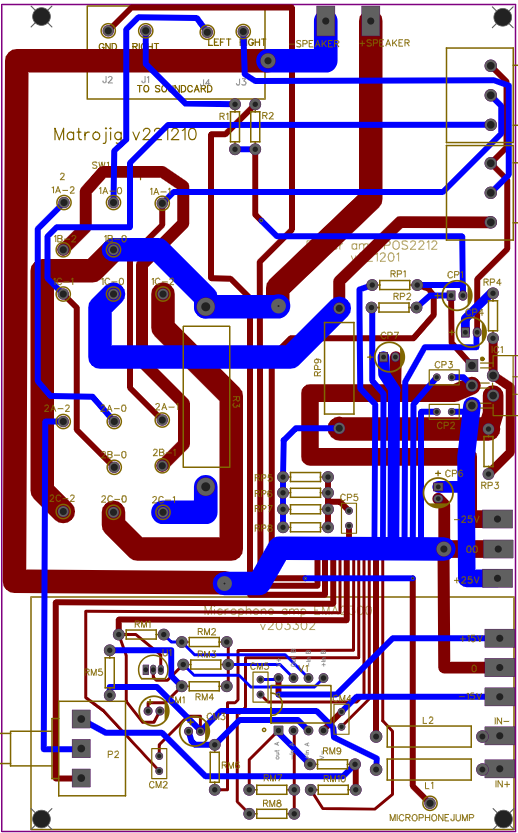

Har gått igenom alla ledningar att de är rätt kopplade. Hittade ett par fel som jag åtgärdade. Så här ser det ut nu:




Jordbanorna är i grått. Alla (utom två) jordningar går separat till stjärnan:
2023-02-13 1600 Kretskort jordledningar.png
2023-02-13 1600 Kretskort jordledningar.png (223.41 KiB) Visad 4492 gånger







2023-02-13 1734 Kretskort ovan.png
2023-02-13 1734 Kretskort ovan.png (145.36 KiB) Visad 4494 gånger







2023-02-13 1735 kretskort under.png
2023-02-13 1735 kretskort under.png (66.94 KiB) Visad 4494 gånger







2023-02-13 1600 Kretskort jordledningar.png
2023-02-13 1600 Kretskort jordledningar.png (181.43 KiB) Visad 4494 gånger
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-02-13 22:19

Den undre bilden i inlägget ovan skall inte vara med. Vet inte varför den kom med? Den är från innan jag gjorde några ändringar.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-02-28 20:44

Har placerat ut delar som skall ingå i Matrojig och ritat upp en låda runt. Denna gång tar jag i lite så att det inte blir för trångt i lådan.

280x160mm blir den:
2023-02-58 1946 Inbyggnadslåda.png
2023-02-58 1946 Inbyggnadslåda.png (18.04 KiB) Visad 4442 gånger



Ljudkortet placeras under kretskortet.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-12 12:08

Skissen på lådan uppifrån visar bla kylflänsen. Den måste kortas av ordentligt till max 45mm lång. När jag testade slutsteget hade jag en ännu mindre kylfläns med fläkt och det gick fint. Fläkt är ett måste oavsett om temperaturen inte skall gå över 50 grader. Chippet blir nämligen mycket varmare än kylflänsen pga att man måste isolera kylflänsen elektriskt från chippet då chippets kylyta är samma som minus. Om den kommer i kontakt med chassit blir det kortslutning. Tänkte först jag inte skulle göra så men tyvärr är det nödvändigt.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-12 12:15

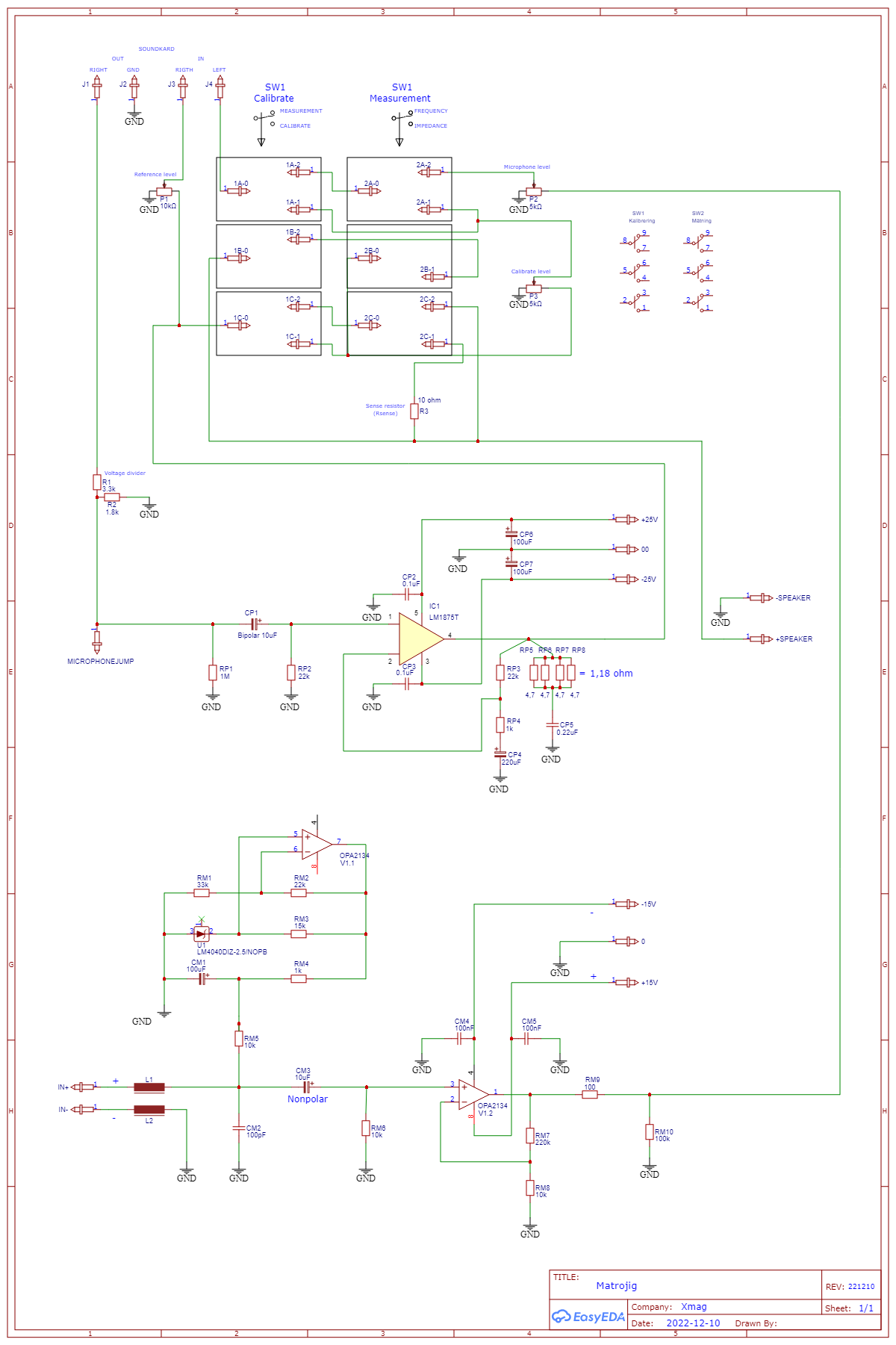

Så här ser schemat ut nu:

Jag har tagit bort ett motstånd sedan tidigare som smugit sig in utan att jag sett felet.
2023-04-12 Schematic.png
2023-04-12 Schematic.png (170.08 KiB) Visad 4387 gånger
Senast redigerad av xmag 2023-04-12 12:22, redigerad totalt 1 gång.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-12 12:15

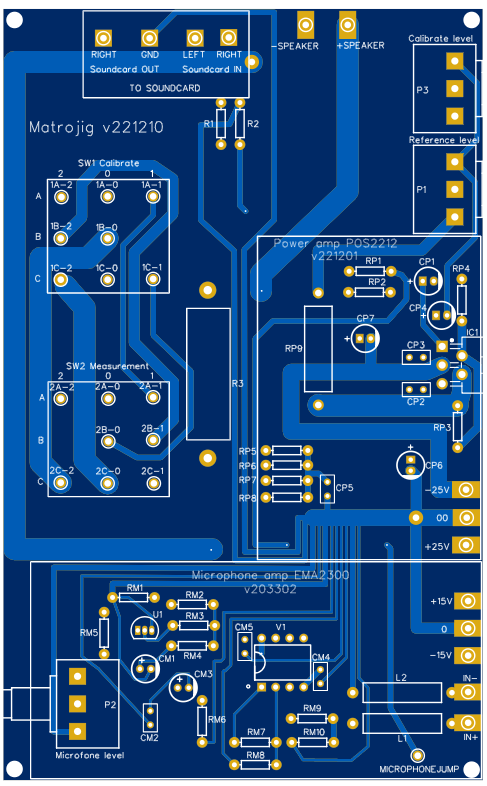

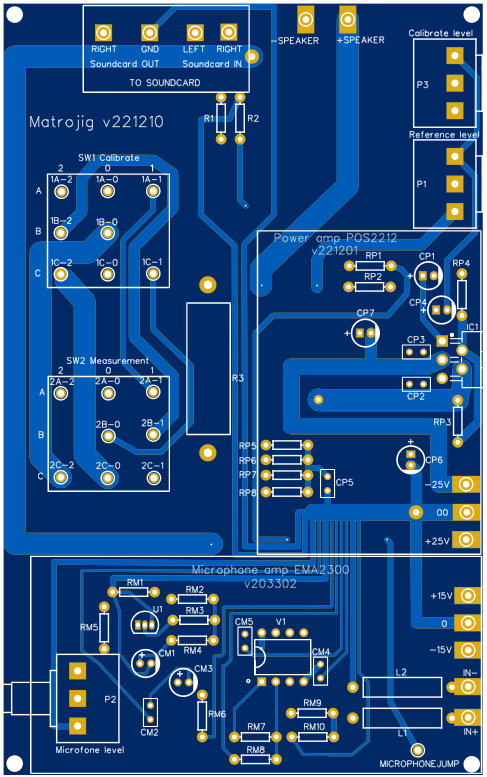

Kretskort ovanifrån:

Har nu flyttat isär plintarna för vippkontakterna så att det ryms kraftigare ledningar.
2023-04-12 Översida.png
2023-04-12 Översida.png (144.13 KiB) Visad 4387 gånger
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-12 12:17

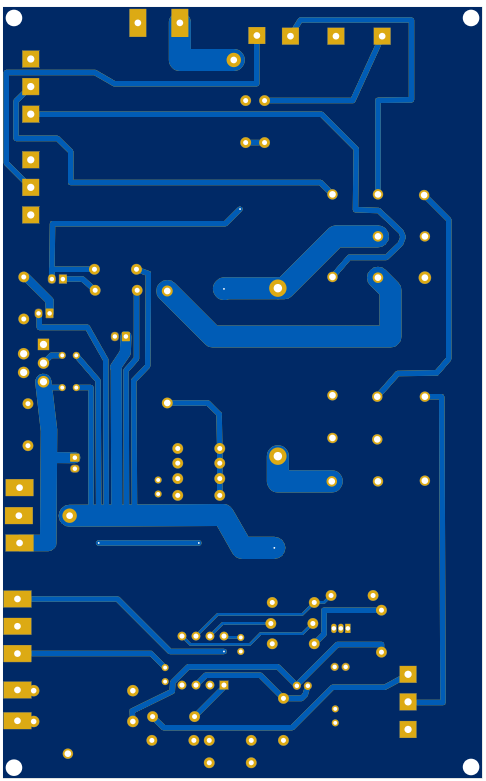

Undersidan:

2023-04-12 Undersida.png
2023-04-12 Undersida.png (67.06 KiB) Visad 4387 gånger
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-12 12:18

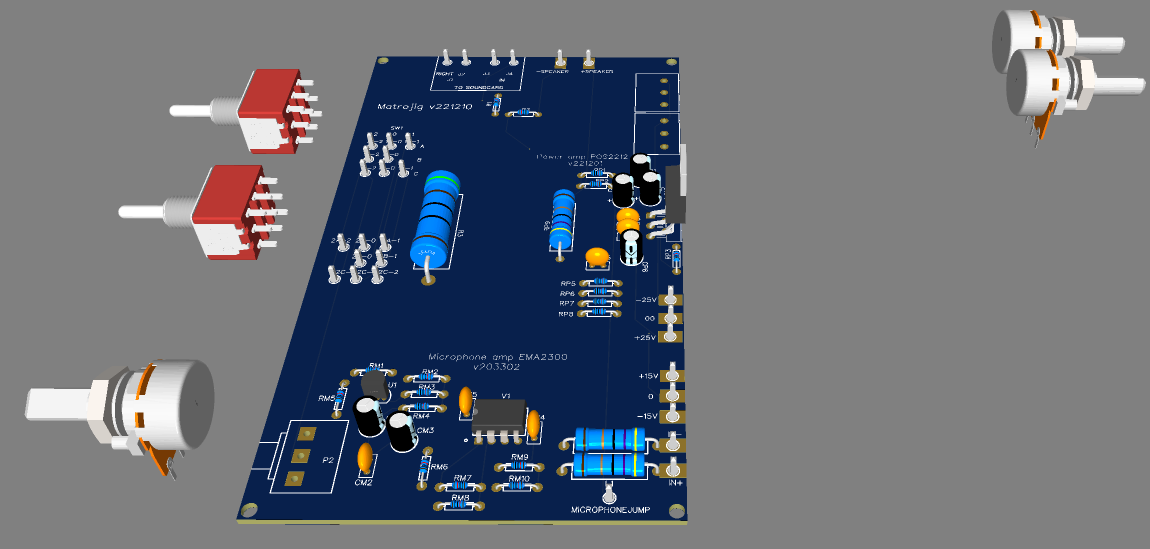

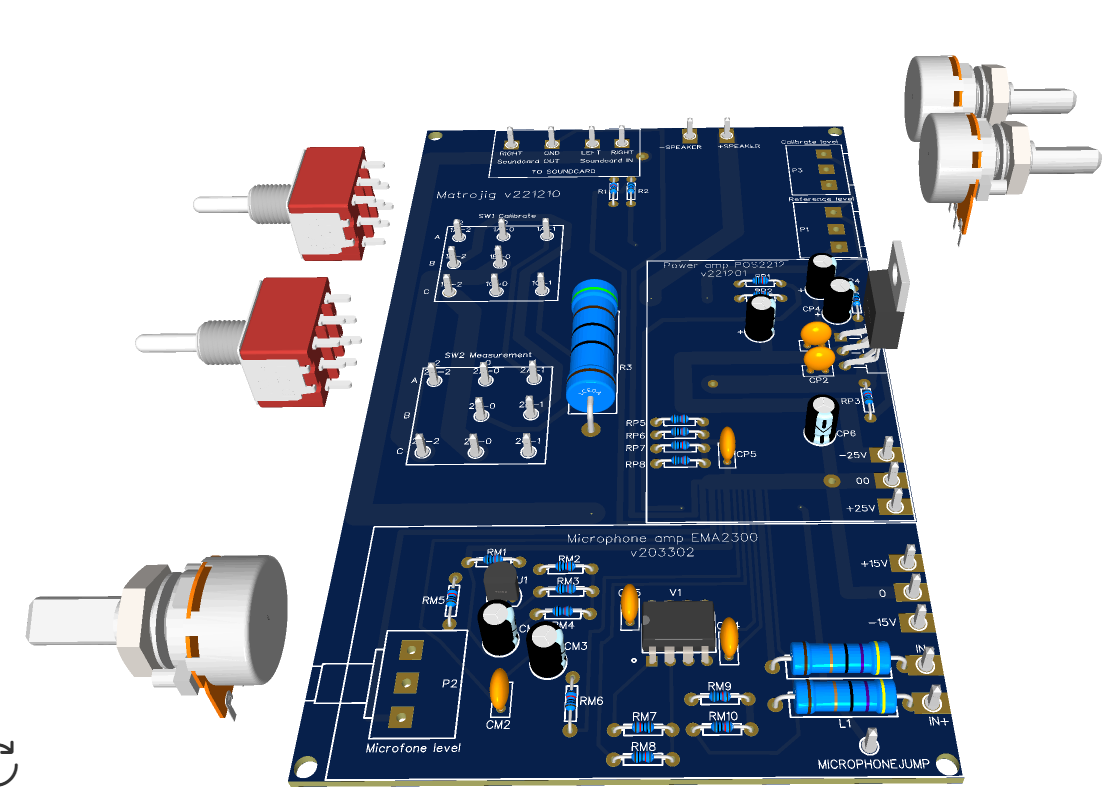

3D-vy:

2023-04-12 3D.png
2023-04-12 3D.png (190.31 KiB) Visad 4386 gånger
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-12 12:19

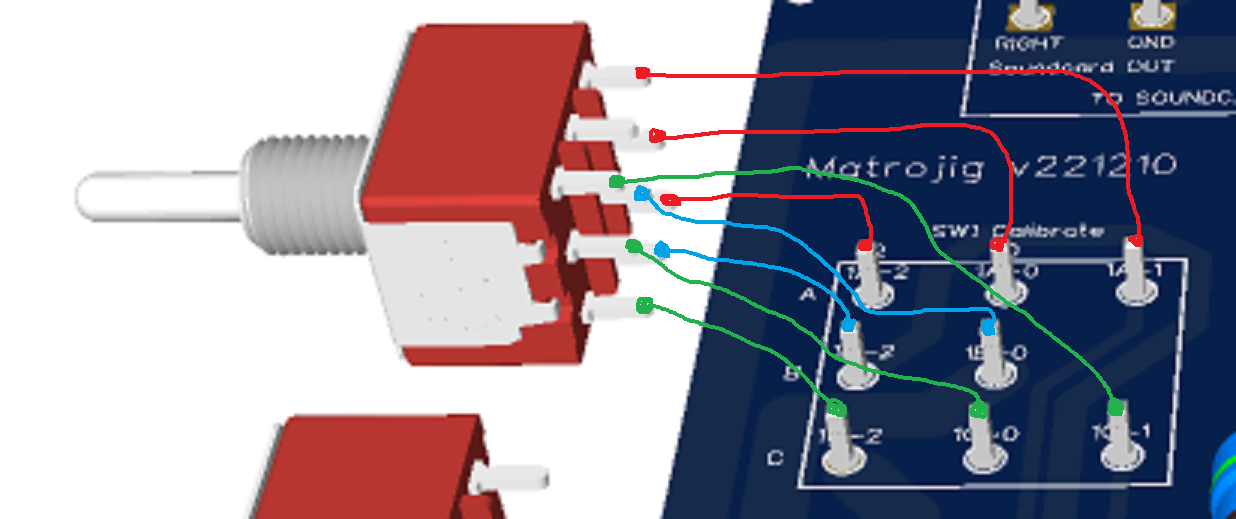

Ledningar mellan omkopplare och kretskort kopplas exakt som det är placerade på respektiva plats:

2023-04-12 Hur koppla.png
2023-04-12 Hur koppla.png (265.88 KiB) Visad 4387 gånger
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-12 12:21

Jag har inte varit aktiv en tid pga annat arbete som tagit alla tid.
Nu kommer värmen så det blir också lite mindre skrivande här men det kommer inte vara helt stopp.

Min tanke är att jag skall beställa hem kretskort som jag kommer att dela med mig till självkostnadspris. Men först blir det en testbeställning för att se att allt fungerar.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-13 14:47

"Moståndet" jag tog bort var ju spolen på utgången som jag lagt dit som ett motstånd. Det är ett motstånd på tråd lindad runt sig (= filter för att få bort störningar i de höga frekvenserna). Den har jag lagt tillbaka men istället tagit bort RM10 i schemat här ovan. RM10 är ett "arv" från en tidigare upplaga av mikrofonförstärkaren som jag glömt ta bort.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-16 10:40

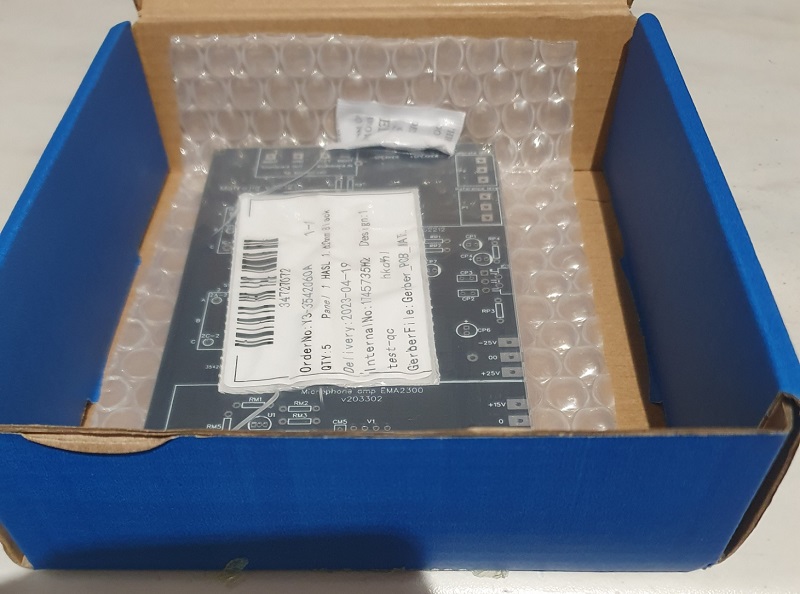

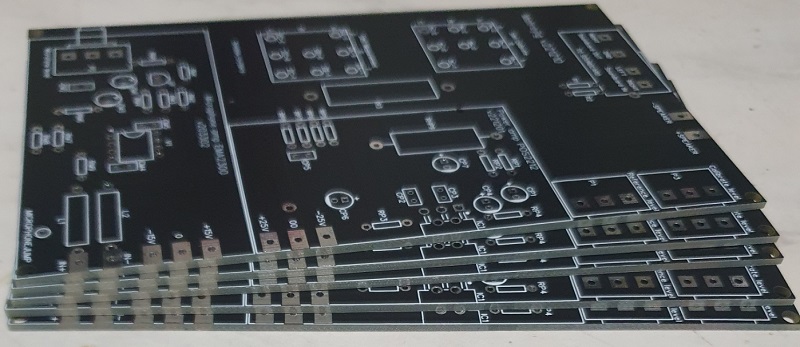

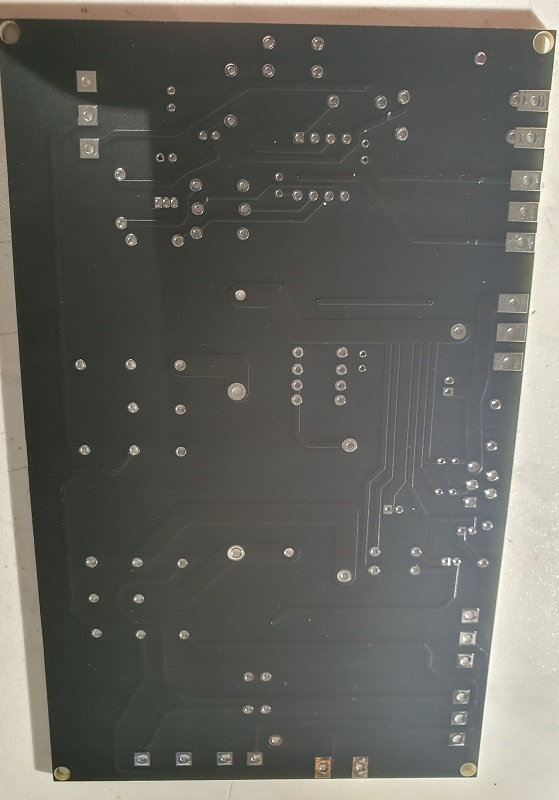

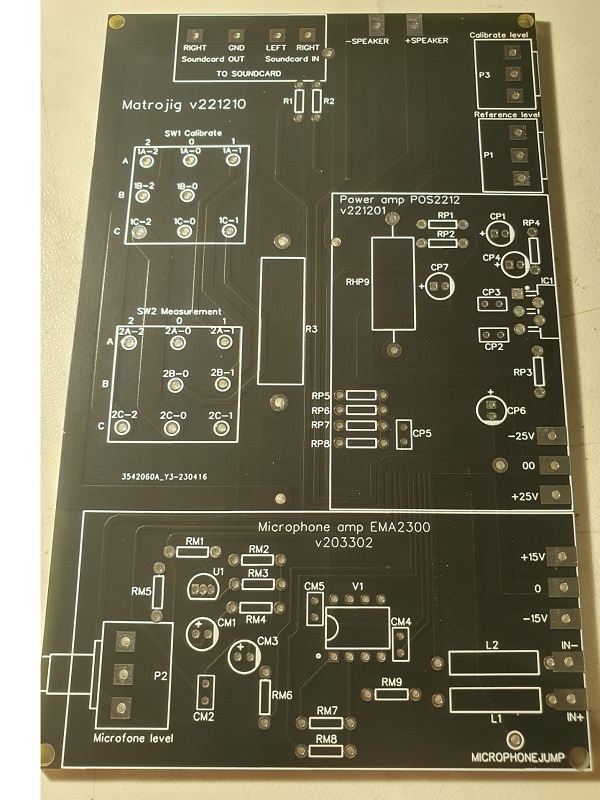

Har beställt kretskort nu! 5st för ca 400kr varvid frakt är den större delen. Kretskorten kostade 20kr/st.
Det blir testkretskort för att se att de fungerar. Därefter kanske jag beställer 50st (=ca 1300kr) eller så. Kan undra om någon här är intresserad att köpa ett sådant kretskort för ungefär självkostnadspris (Utjämnat till runt 100kr/st inklusive porto)?
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-04-25 18:46

Nu så...

































Ta det lugnt, alla får komma till tals!

.
.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-06-13 23:11

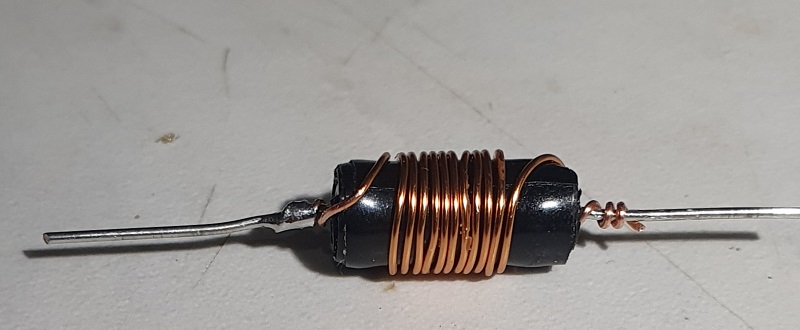

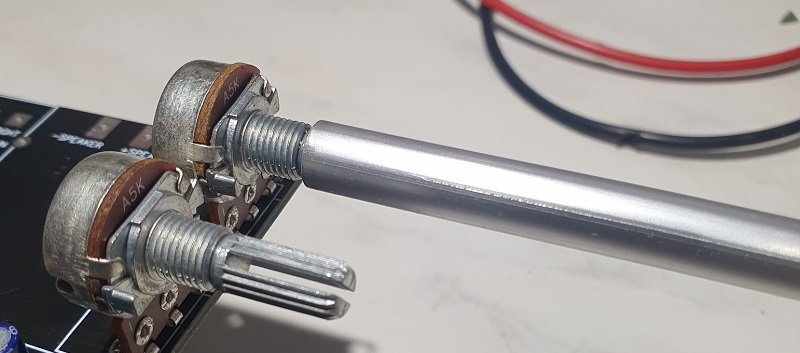

Det är sommar och mycket skall göras men idag fuskade jag lite och lindade tråd runt ett motstånd. Det är ett högfrekvensfilter som börjar verka vid ca 500kHz. Den skall hindra högfrekvenssvängningar som det använda slutsteget kan utsättas för. Så här ser det ut:

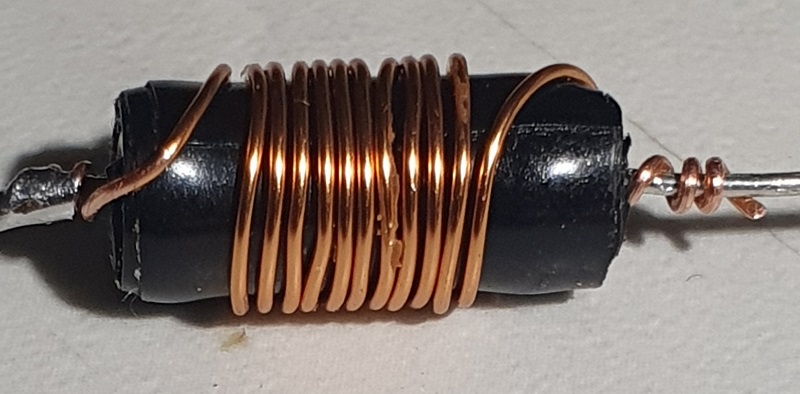

Jag började med att öka diametern på motståndet från 4mm till 6,5mm genom att linda eltejp runt.




Sedan lindade jag 11 varv av 0,5mm tråd runt motståndet. Det skall ge 0,7 uH:





Närmare:

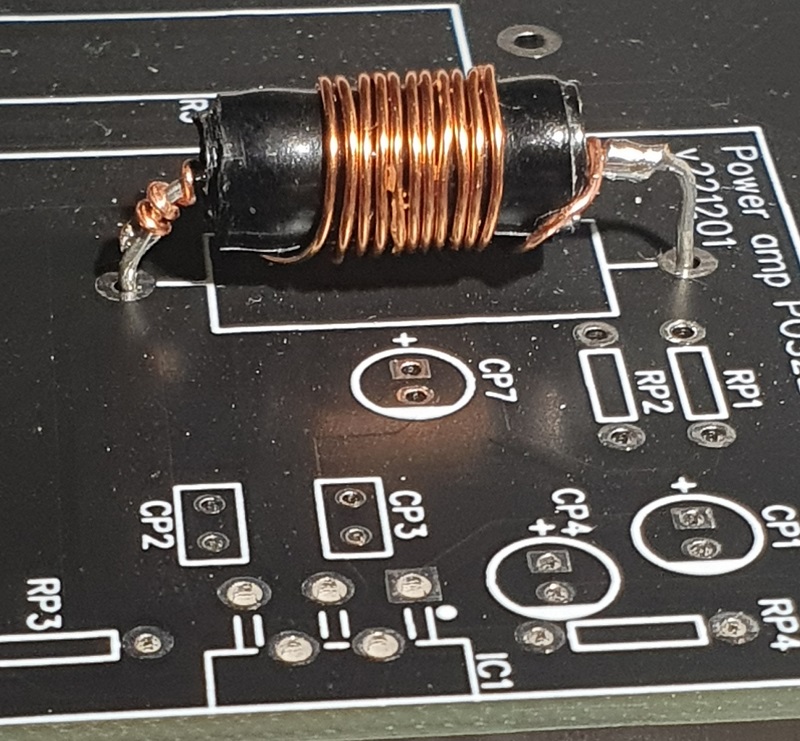

Så här ser det ut på kretskortet:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-06-26 12:57

Nu när det är sommaruppehåll för mig på hifi-fronten undrar jag om det är någon som skulle vara intresserad av ett kretskort för att mäta högtalare (enligt ovan) eller "slåss jag utan publik"?
Jag avser också att tillverka mikrofoner till mätapparaten.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Ryssen

Inlägg: 26
Blev medlem: 2006-04-16

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav Ryssen » 2023-06-26 18:27

Jag vill ha ett kort,kommer du att lägga upp en Bom oxå?

Användarvisningsbild
Henrik36

Inlägg: 252
Blev medlem: 2011-01-14
Ort: Mjölby

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav Henrik36 » 2023-06-26 21:09

xmag skrev:Nu när det är sommaruppehåll för mig på hifi-fronten undrar jag om det är någon som skulle vara intresserad av ett kretskort för att mäta högtalare (enligt ovan) eller "slåss jag utan publik"?
Jag avser också att tillverka mikrofoner till mätapparaten.

Jag följer din intressanta tråd, jag har dock ingen nytta (just nu iallafall) av en jigg, men kommer jag börja mäta högtalare så hojtar jag till här
Bra jobbat :D
http://www.sweclockers.com/galleri/6621 ... arkarbygge
Följ gärna våra DACbyggen på Facebook -> Berggreens Audio -> sidan är under uppbyggnad eller något :)

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-06-27 01:44

Ryssen skrev:Jag vill ha ett kort,kommer du att lägga upp en Bom oxå?

Vad menar du med "Bom"?

När jag testat kortet och allt fungerar kommer jag lägga upp gerber-filerna för nedladdning så att man kan beställa kort hos en tillverkare.
Jag kommer också ha ett antal hemma som man beställer från min hemsida eller kanske från den här tråden. Det blir självkostnadspris.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-06-27 01:45

Henrik36 skrev:
xmag skrev:Nu när det är sommaruppehåll för mig på hifi-fronten undrar jag om det är någon som skulle vara intresserad av ett kretskort för att mäta högtalare (enligt ovan) eller "slåss jag utan publik"?
Jag avser också att tillverka mikrofoner till mätapparaten.

Jag följer din intressanta tråd, jag har dock ingen nytta (just nu iallafall) av en jigg, men kommer jag börja mäta högtalare så hojtar jag till här
Bra jobbat :D

TACK!
Nu blev det lite roligare att jobba med projektet!
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Ryssen

Inlägg: 26
Blev medlem: 2006-04-16

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav Ryssen » 2023-06-27 13:49

Jag vill ha ett kort,kommer du att lägga upp en Bom oxå?

Bill of material,komponentförteckning.
Men då kanske det finns i gerberfilen.

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-06-27 13:57

Ryssen skrev:
Jag vill ha ett kort,kommer du att lägga upp en Bom oxå?

Bill of material,komponentförteckning.
Men då kanske det finns i gerberfilen.

Det blir en komponentförteckning och byggbeskrivning. Det blir också en manual hur man mäter de vanligaste mätningarna.
Som bonus kommer det också en byggbeskrivning för apparatlåda om man vill bygga själv.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-10-06 18:16

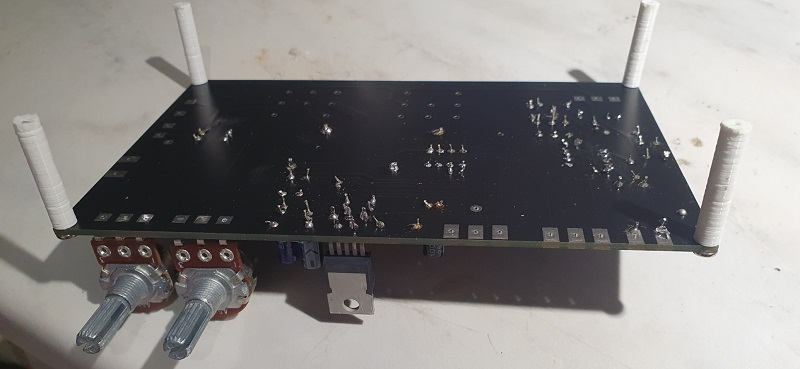

Har börjat löda på den nu.
Är ringrostig efter sommaruppehållet så det går sakta fram, än så länge...
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-10-07 21:24

Har hittat ett problem.
Dioden U1 (LM4040) har jag låtit får det avstånd mellan benen som dioden har. Det innebär att lödöarna kommer extremt nära varandra. Blir svårt att löda med vanlig lödpenna. Nästa upplaga skall jag bredda avståndet så att det blir minst 1-2 mm mellanrum.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-11-17 21:50

Har mätt brus mm ett tag nu.
Långa ledningar vid lågnivåsignaler kan vara förödande. Bruset ökar med längden på trådarna. Även relativt korta trådar kan förorsaka brus, speciellt om de passerar en trafo.
Därför har jag bestämt att inga lågnivåledningar får lämna kretskortet eller ha mycket korta ledningar. Följaktligen kommer jag att placera potentiometer på eller mycket nära kretskortet. Justeringar av nivåer som måste göras görs genom att alu-rör med 6 mm innerdiameter träs på potentiometrar och dras ut på baksidan av lådan där justering görs.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-11-18 19:21

Det går segt med detta projekt ett tag till. Orsaken är att jag bygger ett stridsfordon i skala 1/6 till en person. Men jag börjar nu att smyga igång igen.

Senast redigerad av xmag 2023-11-18 19:25, redigerad totalt 1 gång.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-11-18 19:24

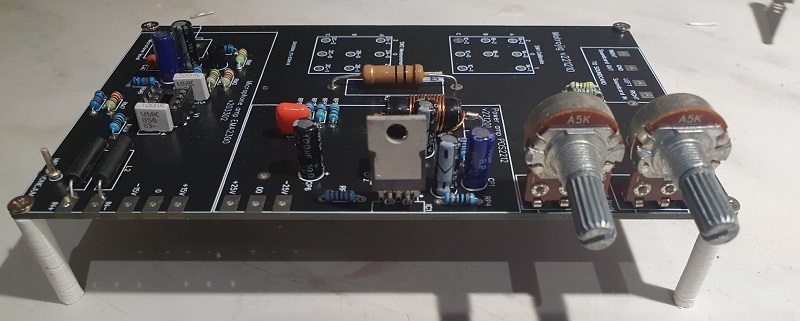

Jag har börjat så smått att fortsätta med Matrojig. Idag har jag lödat nästan allt som skall sitta på kretskortet:







Ett aluminiumrör på 6mm innerdiameter passar perfekt på en potentiometer:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-11-20 17:28

Har satt ben på kretskortet:

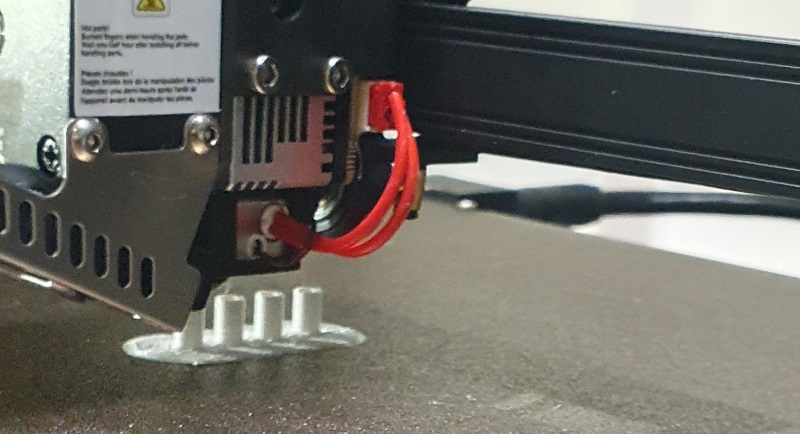

Skrev ut benen på 3D-skrivaren:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: MATROJIG ytterligare en i raden av jiggar

Inläggav xmag » 2023-11-20 17:28

För att spara plats kommer USB-ljudkortet ligga under kretskortet ovan.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

FöregåendeNästa

Återgå till DIY-forum


Vilka är online

Användare som besöker denna kategori: Inga registrerade användare och 12 gäster
