DAC byggtråd 9039Pro

[Henrik36]

Efter ganska många timmars spelande och även en hel del timmar demo för div folk i helgen, så är det samlade intrycket att den spelar riktigt riktigt bra.
Hyperstrem 4, servot och ännu bättre layout än tidigare gör helt klart sitt.

9039 Pro blir sista chippet vi ger oss på, däremot ska vi labba en hel del med analoga delen för att se om det går att förbättra det än mer, samt AC/DC hanteringen. Kan ev även bli en Dac med dubbla 9039 or i mono.
Har tyvärr inte hittat någon vettigt chassi än, antigen är dom för små, för stora eller så är frakten dyrare än lådan. Så har någon något vettigt förslag så hojta gärna till
Men jag tror jag iallafall ska provmontera trafona och allt i en testlåda idag

[LeifB]

Strålande.. Hade inte trott något annat.
Kul att du kunde prova denna.

[Henrik36]

Strålande.. Hade inte trott något annat.
Kul att du kunde prova denna.

Tack, och det var kul att bygga den även om programmeringen var lite krånglig och tog ganska mycket tid, så är det väl värt det med hur den spelar
Har 3st olika komponentuppsättningar på utgångsdelen som ska testas med innan den blir slutgiltigt bestyckad

[Henrik36]

Dagen och gårdagskvällen har testas lite olika grejor på Dacen, bla har vi labbat lite med olika volt in på Dacen, från 4.5v - 5v, där är 5v särklass bäst.
Har även testat med och utan Deglitch, och utan spelar bäst.

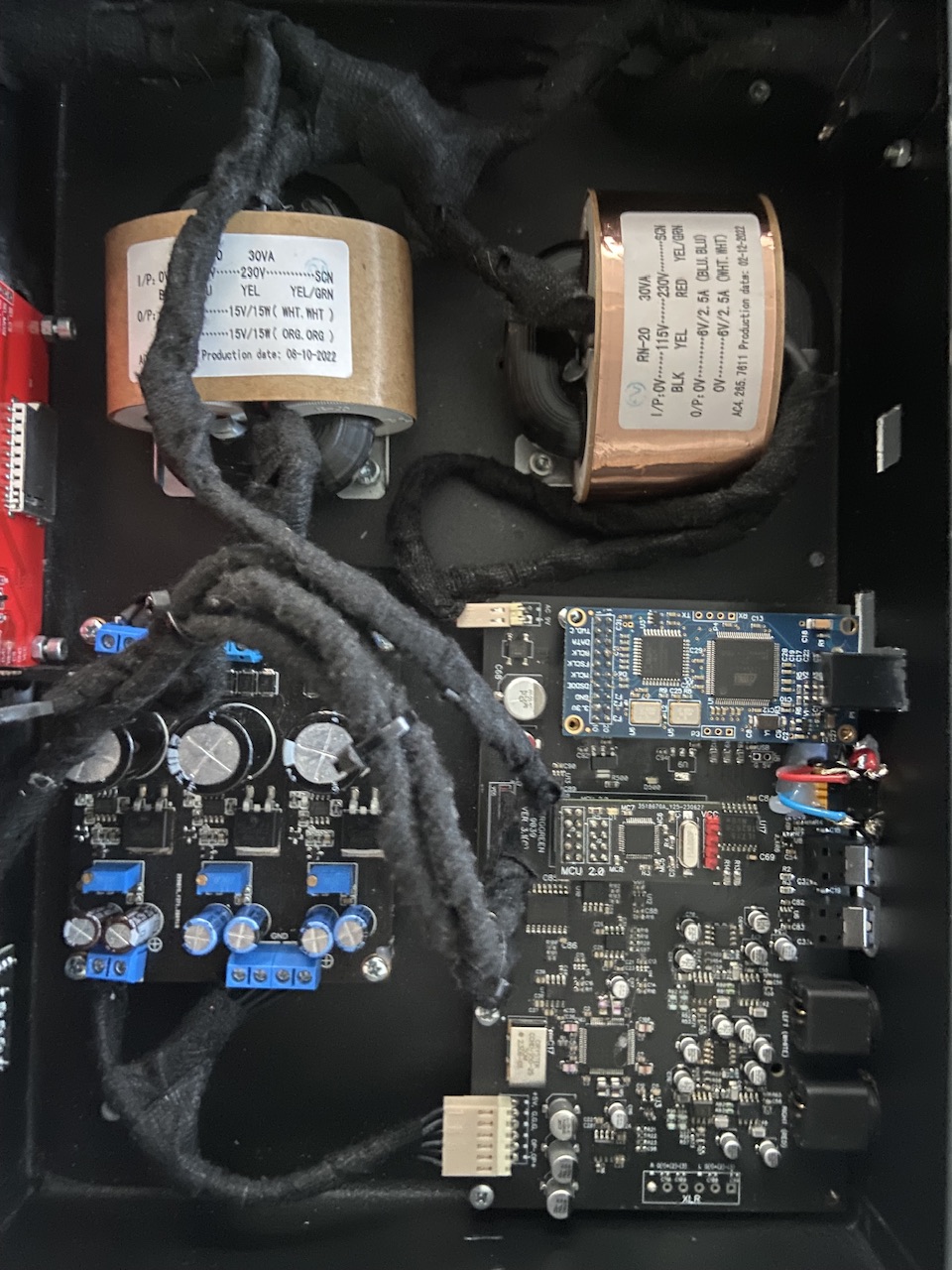

Har även monterat dom dubbla trafona som ska denna DAC ska ha.
Ska under närmaste dagarna även testa med och utan positiv feedback, just nu spelar den utan och den spelar väldigt väldigt bra om man får säga det själv, bäst av dom alla som vi byggt.
Sista testet sen är Dacen i stort sett färdig

[Morello]

Bjuder ni på mätreportage?

[Henrik36]

Bjuder ni på mätreportage?

Helt klart Ska bara hitta någon som har bra grejor och kan hjälpa oss att mäta, våra mätgrejor är för dåliga.

[pLudio]

Bjuder ni på mätreportage?

Helt klart Ska bara hitta någon som har bra grejor och kan hjälpa oss att mäta, våra mätgrejor är för dåliga.

Jag lånar och mäter gärna om du vågar skicka DAC:en till Stockholm. Finns nog många här som är nyfikna på den.

[Henrik36]

Jag lånar och mäter gärna om du vågar skicka DAC:en till Stockholm. Finns nog många här som är nyfikna på den.

Det gör jag mer än gärna, dock har jag lovat en herre i Gävle först att få göra en kortare provspelning, den ska bara bli helt klar, men gärna efter det.
Väntar egentligen bara på CE polarn ska återkomma om vi måste ha någon viss placering på trafona för att inte skapa onödiga problem.

Ev har jag en på g som kan mäta i LKPG nästa vecka och han har bra grejor också så man iallafall får ett första "utlåtande" .
Efter Gävle skickar jag den till Sthlm om det funkar

[pLudio]

Jag lånar och mäter gärna om du vågar skicka DAC:en till Stockholm. Finns nog många här som är nyfikna på den.

Det gör jag mer än gärna, dock har jag lovat en herre i Gävle först att få göra en kortare provspelning, den ska bara bli helt klar, men gärna efter det.
Väntar egentligen bara på CE polarn ska återkomma om vi måste ha någon viss placering på trafona för att inte skapa onödiga problem.

Ev har jag en på g som kan mäta i LKPG nästa vecka och han har bra grejor också så man iallafall får ett första "utlåtande" .
Efter Gävle skickar jag den till Sthlm om det funkar

Jag ser fram emot det! Ingen brådska.

[Henrik36]

Jag ser fram emot det! Ingen brådska.

Strålande, jag jobbar hårt för att hitta en låda först och främst

[Henrik36]

Igår testade vi om vi ska ha positiv feedback på utgångskortet eller inte. Det är dock för tidigt att avgöra dess eventuella påverkan

[Henrik36]

Positiv feedback försöket blev kort, har nog typ bara spelat 10-15 timmar men gillade det inte riktigt alls.. Nu är den borta och ordningen återställd
Det enda som som egentligen är kvar att testa är coax ingången men det har jag inga grejor kvar till längre
I helgen och under nästa vecka så ska allt monteras i riktiga lådan för att sedan ge sig ut på ett par tre resor

[Kralle]

Nyfiken fråga: vad lyssnar du på för anläggning när du utvärderar DAC:en?

[Henrik36]

Nyfiken fråga: vad lyssnar du på för anläggning när du utvärderar DAC:en?

Först och främst en rörförstärkare med KT88 som polarn och jag byggde för typ 15 år sedan och ett par wharfedale. Men har ett gäng trissestärkare själv och aven haft ett gäng andra här med, även högtalare testats, bla polk audio, dynaudio, jamo, JBL, TAD ME1 mm mm.
Den ska dock iväg framöver för både lite mätning samt några provspelare

[Henrik36]


Nu var det et tag sedan jag uppdaterade denna tråd då vi har haft lite dåligt med tid ett tag, men igår fick vi till det och flyttade över 9039an till den lådan som den ska husera i. Det är lite kvar med korta kablar och snygga till i lådan innan bild kommer inifrån
Samt att få coaxen att lira bra, den vill inte hålla lock där riktigt än, men bör snart vara åtgärdat.

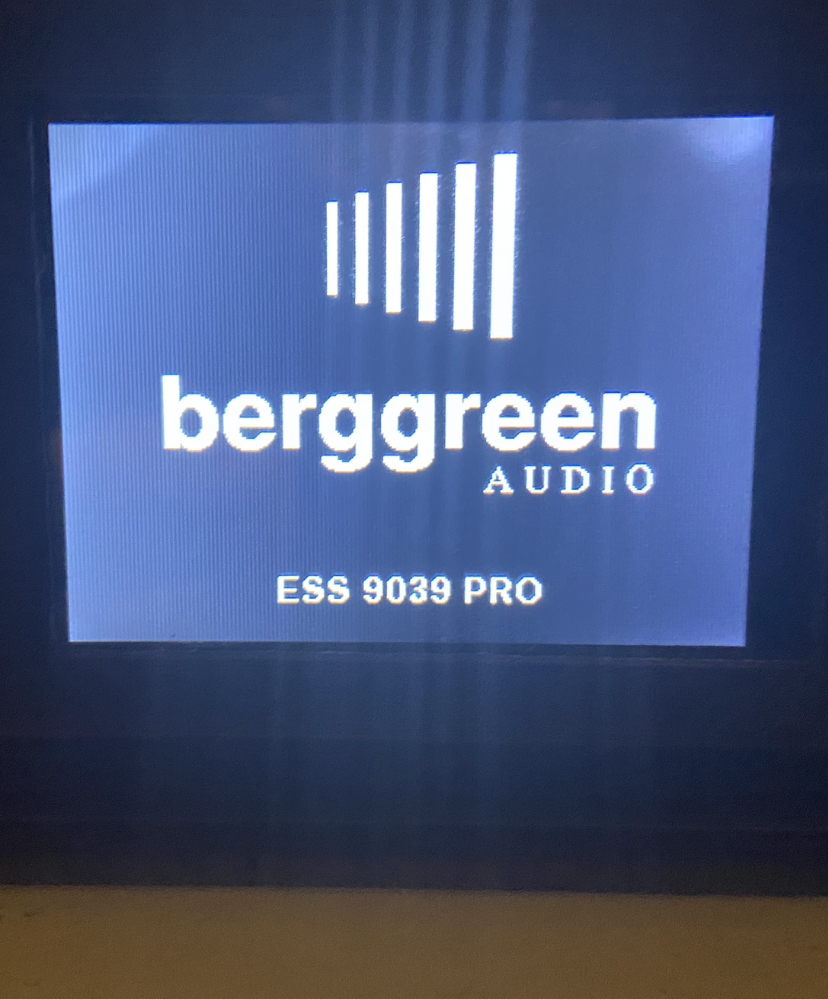

Dessa inställningar är en del av det som går att ställa in, och kör man bla med Xbox som streamer så kan man köra DPLL 1 vilket gör en hel del skillnad för detaljer i ljudet.

Så inom snar framtid så ska den vara helt klar

[pLudio]

Vi ser fram emot fler bilder aka teardown.

[Henrik36]

Har ikväll lagt lite tid för att få igång coax, framförallt då vi har en herre som har önskat testa vår DAC i flera år och vi har inte prioriterat coax direkt, även om det varit hans önskemål sedan länge, men ikväll hände det.
Och det behövdes en extra liten billig trafo för det. ( bättre kvalitet är beställd såklart )
Men jag får motvilligt medge att coax med en gammal DVD spelare och coax inte är oävent, tom så bra så jag "näääästan" skulle ge mig upp på vinden för att hämta mina CD skivor.
Jag ÄLSKAR att bli förvånad av det typ sista jag förväntar mig

[Henrik36]

Lådan som ska iväg på lite demo är i stort sett klar, ska göra lite ändringar för snyggare kabeldragning, skriva ut lite täck plastbitar, framförallt vid skärmen samt montera nätbrunn med ICE filter tills den ska in i polarns testlabb för CE.
Tyvärr failade vi lite på coaxen då det behövs en lite trafo för att få lock, därav den något märkliga ( "snygga" ) monteringen av den Får svetsa fast locket så att det inte går att kolla in i lådan förens vi monterat nya versionen av kort där trafon och lite andra fix är åtgärdade


[Henrik36]

Är det någon här inne som har en ( i sina ögon mätt ) bra anläggning runt Mjölby +- 5-8 mil där vi kan få komma och provdema vår DAC lite? Självklart kostnadsfritt, vill mest ge den/oss lite mer perspektiv Vi vill ju mest bara vara med innan den går vidare ut på resa

[Henrik36]

jag har säkert skrivit det några gånger innan, men nästa vecka (v51) så ska 9039Pro Dacen äntligen ut på sin första provspelningsresa till Gävle Vi har varit för jäkla sega sista tiden, men ibland så kommer ju livet i mellan och man har andra åtagande med familjen, dock har den stått bra här hemma där den spelas på nästan varje dag, och då vår 9038Pro också är utlånad så finns det en äldre 9028Pro kvar till mig, och jag är inte fullt lika entusiastisk att gå "tillbaka" att lira på den även om den är helt ok ändå.

Fullt lika kul är det inte att jag har "tappat" typ 4000Hz på ena örat mot tidigare halvåliga ca 13800Hz på båda, men klart DJ ande, bilcrank och vinkelslipar genom åren så får man typ skylla sig själv, även om detta kom fort.

Det skumma är att inte jag berörs eller märker något i vardagen eller i bilen, endast när jag sätter mig framför stereon, då blir det extremt påtagligt och nästan så det gör ont i örat, nästan som lomhörd. Riktigt kasst, men ska testa att spola örat och håller tummarna

[Henrik36]

Efter att 9039an har varit ute på resa en sväng, så kom den äntligen tillbaka förra veckan så jag fått spela lite igen
Så i helgen fick vi för oss att testa lite andra OP på utgångdelen igen, denna gången Ada4898, det blev tyvärr inte så bra.
Ljudet blev stelt och lite "klockradio" och släpper inte alls som OPA1612 och 1611, men iofs hade vi det på känn och dom monteras tillbaka i veckan.
Ada4898 ska testas kommande helg igen, dock på utgångsdelens servo för att se om dom kan ge 1611orna en match där istället

Vi har även börjat fundera på ett Dac bygge med AK4499EXEQ chip för att testa framöver Dock ska vi bygga 2st 9039 först och skicka iväg så det lär väl ta ett tag innan vi har tid med AK chipet tyvärr
