SCR 2.2uf minst 630v? PP.

[LeifB]

Var kan man köpa dessa?

Mvh

[Johan_Lindroos]

Du behöver inte ha sådana som klarar så hög spänning.

[LeifB]

Jo tyvärr.
Ska byta 4 st i en rörförstärkare.

[Johan_Lindroos]

Ok, då kan det vara så. Jag antog det gällde kondingar i högtalare.

[LeifB]

Jo där räcker det med 250v.
Även om det finns 400v upp till 800v.
Det är 4 stycken SCR 630V 2.2uF MKP som sitter där.
Dom är självläkande och de har börjat jäsa.
30 år gamla.

[peterh]

Jo tyvärr.
Ska byta 4 st i en rörförstärkare.

I vilken position sitter dessa ? Och vad sorts rörförstärkare avser du ?

[Morello]

En Copland gissar jag.

[RogerGustavsson]

Elfa har bara 2 µF. Här finns 2.2 µF, https://www.tube-town.net/ttstore/scr-s ... anguage=en

[LeifB]

En Copland gissar jag.

+1

Elfa har bara 2 µF. Här finns 2.2 µF, https://www.tube-town.net/ttstore/scr-s ... anguage=en

+1

[LeifB]

Jo tyvärr.
Ska byta 4 st i en rörförstärkare.

I vilken position sitter dessa ? Och vad sorts rörförstärkare avser du ?

Mellan Ecc83 och 6550c rören.
Tror dom får ca 500v.
Har inte mätt.

[peterh]

Jo tyvärr.
Ska byta 4 st i en rörförstärkare.

I vilken position sitter dessa ? Och vad sorts rörförstärkare avser du ?

Mellan Ecc83 och 6550c rören.
Tror dom får ca 500v.
Har inte mätt.

Jag kikade på schemat. Verkar vara gravt överdimensionerat.

[LeifB]

I vilken position sitter dessa ? Och vad sorts rörförstärkare avser du ?

Mellan Ecc83 och 6550c rören.
Tror dom får ca 500v.
Har inte mätt.

Jag kikade på schemat. Verkar vara gravt överdimensionerat.

Kan du se om spänningen ligger runt 500v?
När jag ställer in bios så blir spänningen runt 500v.
Tycker det är konstigt om de har satt in 630v om det inte behövs. Sitter dom i signalvägen?
Vad gör dom för nytta?
CTA 504 är modellen.

[LeifB]

I vilken position sitter dessa ? Och vad sorts rörförstärkare avser du ?

Mellan Ecc83 och 6550c rören.
Tror dom får ca 500v.
Har inte mätt.

Jag kikade på schemat. Verkar vara gravt överdimensionerat.

Nätdelen består av dubbla parallella transformatorer där orginalet består av endast en.
Hur påverkar detta? Dubblas kraftuttaget?
Tidigare ägare sa att han ville få ut så mycket bas som möjligt.

[peterh]

Mellan Ecc83 och 6550c rören.
Tror dom får ca 500v.
Har inte mätt.

Jag kikade på schemat. Verkar vara gravt överdimensionerat.

Kan du se om spänningen ligger runt 500v?
När jag ställer in bios så blir spänningen runt 500v.
Tycker det är konstigt om de har satt in 630v om det inte behövs. Sitter dom i signalvägen?
Vad gör dom för nytta?
CTA 504 är modellen.

Ja det behövs 630Volt men knapparst 2 uF
B+ är halvledarlikriktad och kommer direkt vid påslag och har en topp innan rören leder, till detta kommer
att andra sidan av kondingarna är negativt förspända med bias och 25-35 volt.

[peterh]

Mellan Ecc83 och 6550c rören.
Tror dom får ca 500v.
Har inte mätt.

Jag kikade på schemat. Verkar vara gravt överdimensionerat.

Nätdelen består av dubbla parallella transformatorer där orginalet består av endast en.
Hur påverkar detta? Dubblas kraftuttaget?
Tidigare ägare sa att han ville få ut så mycket bas som möjligt.

Tidigare ägare var okunnig. Mera bas får man genom att vrida upp baskontrollen.
Att få förstärkaren att gå långt ner beror på vald utgångstrafo, de flesta högtalara kommer ändå inte att
nöjaktigt fungera under 30-40 hz

[RogerGustavsson]

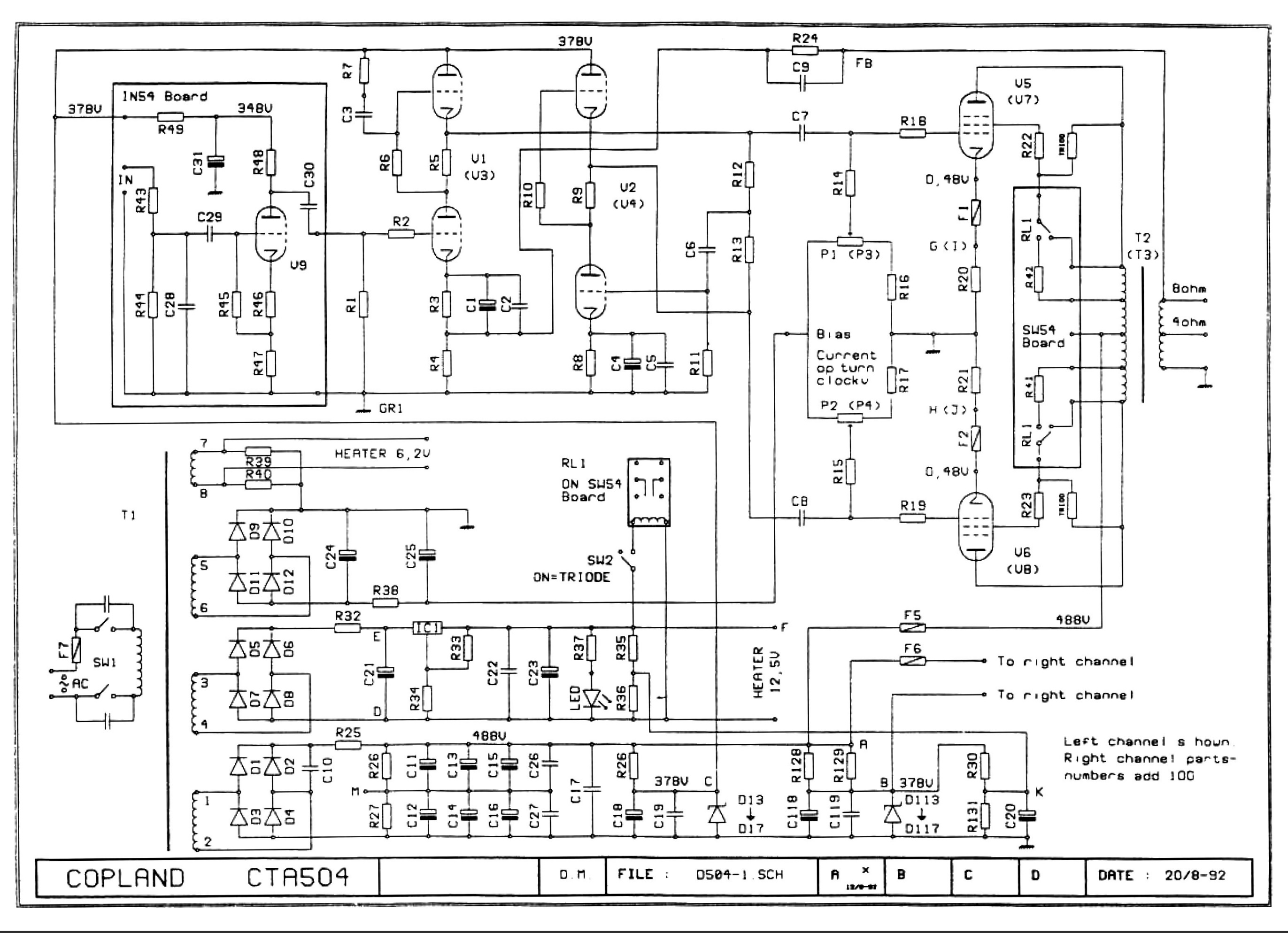

Är det detta schema som gäller och är det c7/8 det gäller?

copland cta 504.jpg (787.75 KiB) Visad 1394 gånger

Finns det verkligen plats för en extra trafo i nätdelen? Var sitter nämnda kondensatorer?

http://www.audiocostruzioni.com/r_s/amp ... 202016.jpg

[LeifB]

Är det detta schema som gäller och är det c7/8 det gäller?

Bilagan copland cta 504.jpg finns inte längre

Finns det verkligen plats för en extra trafo i nätdelen? Var sitter nämnda kondensatorer?

http://www.audiocostruzioni.com/r_s/amp ... 202016.jpg

Ja båda trafona är staplade på varandra.
Det är några mm till locket.
Utgångstraforna är lika höga.

Det är 4 kondensatorer. Ett för varje 6550c rör.
Tyvärr kan jag inte svara vilka det är.
Det är 9 rör totalt. 5st E83CC 4st 6550c
Det finns ännu en kondensator per rör.
0.47uF och även den är på 630v.
När jag mäter spänningen på dessa så är den runt 200v.
Bios ställer man in på den blå. Mäts över motståndet I R120 och ska vara 0.45mV.
Har kondensatorernas kvalitet någon nämnvärt ljudpåverkan?

[peterh]

Varför funderar du på att byta dessa kondingar ?

[Morello]

Det undrar jag också.

[LeifB]

Dom börjar svälla.
Det kan väl inte vara bra?

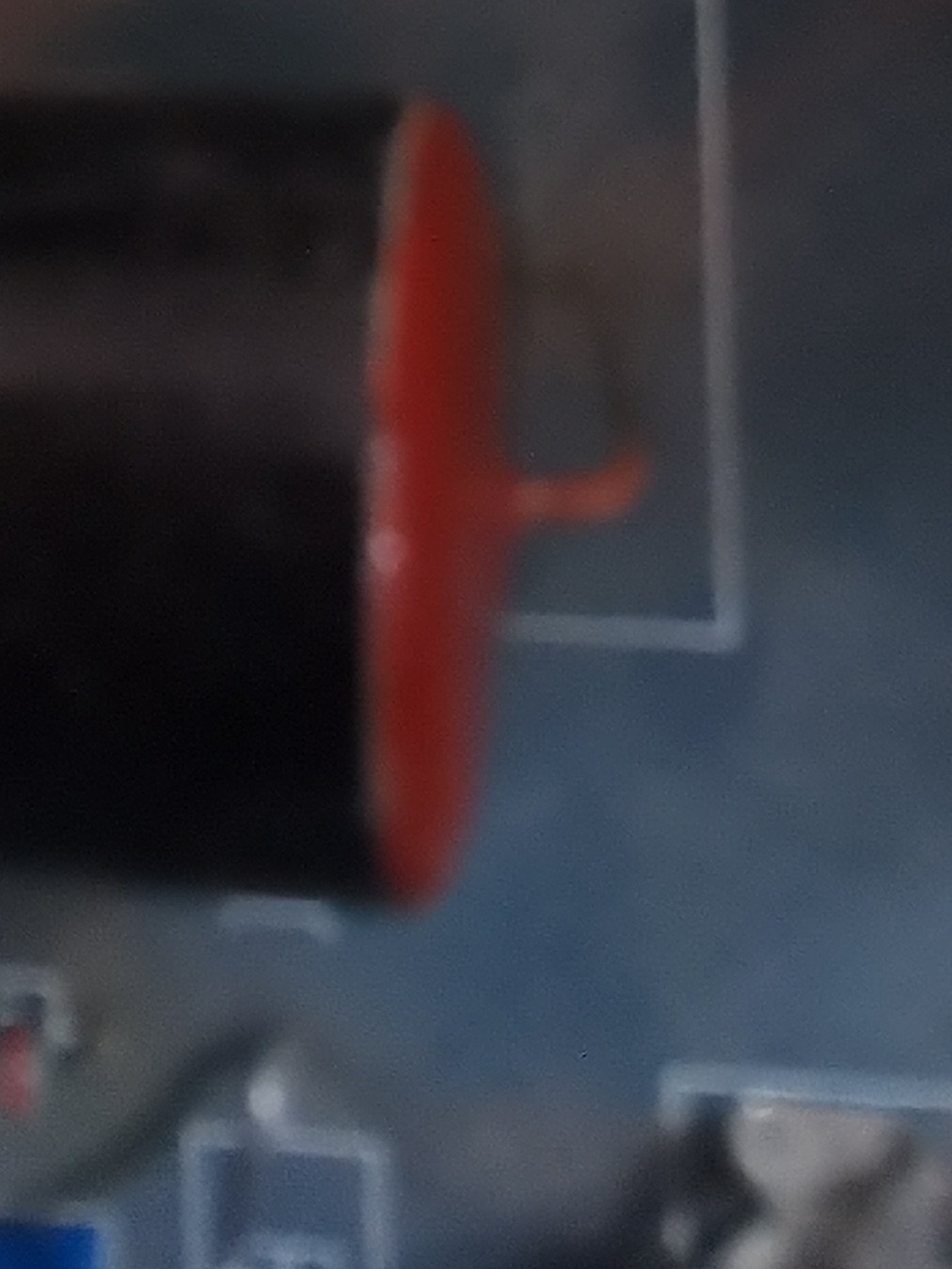

Syns inte från denna sidan.
31 år gamla.
ICEL kondingarna ser bra ut.

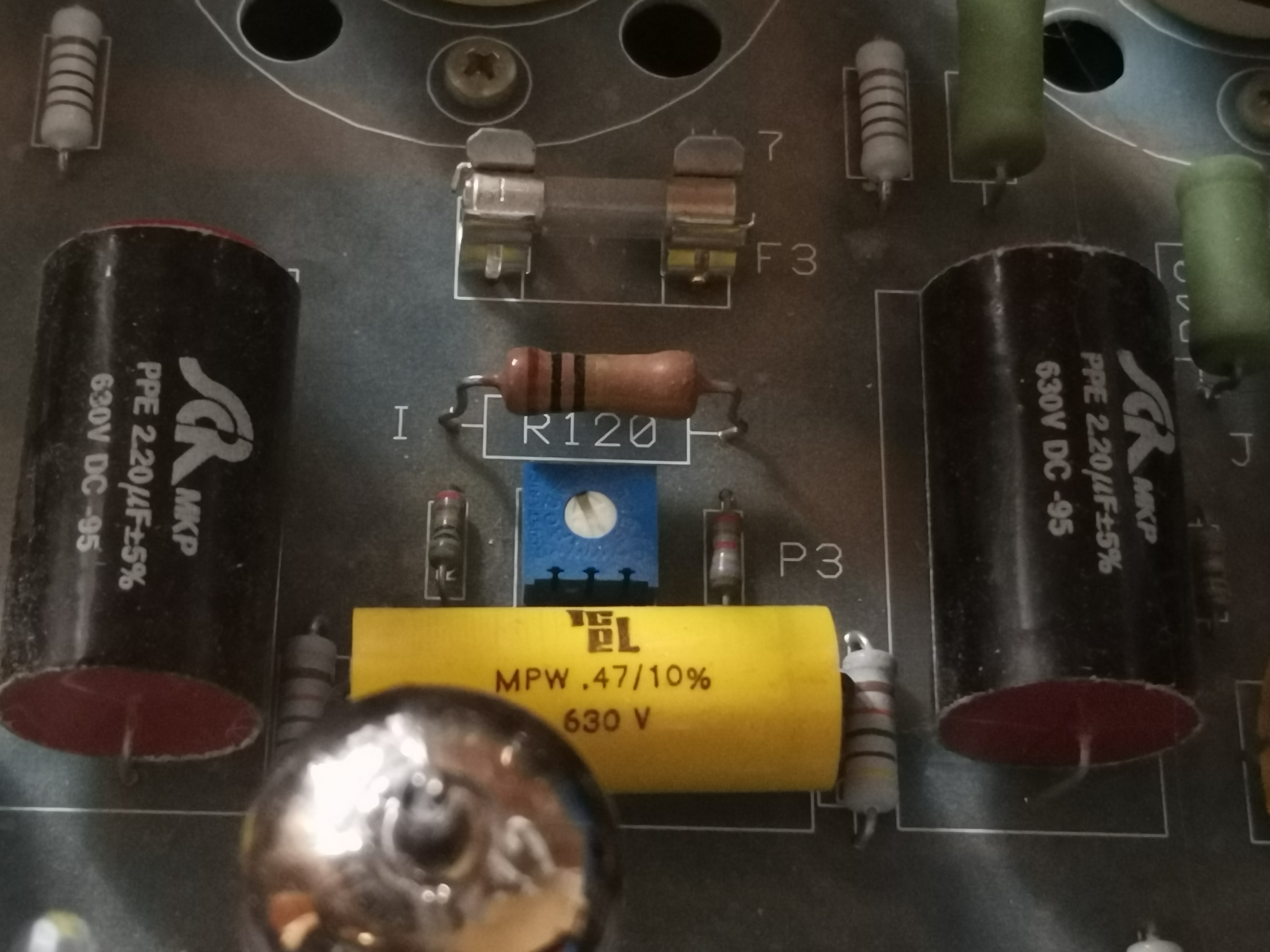

Kanske lite lättare att se på bilden här.

[Morello]

Det ser ut som att föregående ägare bytt kopplingskondensatorerna till slutrörens galler från 470 nF till 2,2 µF.

[hifi_nirvana]

Dom börjar svälla.
Det kan väl inte vara bra?
Syns inte från denna sidan.
40 år gamla.
ICEL kondingarna ser bra ut.
Kanske lite lättare att se på bilden här.

31 år gammal är modellen. Den kom ut 1992. Ta bilder på hela innandömet där allt syns. Nu har du flertalet av forumets giganter i tråden d.v.s. en enorm kunskap. Passa då på och visa upp din förstärkare inifrån så kanske du kan få fler råd om den.

[LeifB]

Dom börjar svälla.
Det kan väl inte vara bra?
Syns inte från denna sidan.
40 år gamla.
ICEL kondingarna ser bra ut.
Kanske lite lättare att se på bilden här.

31 år gammal är modellen. Den kom ut 1992. Ta bilder på hela innandömet där allt syns. Nu har du flertalet av forumets giganter i tråden d.v.s. en enorm kunskap. Passa då på och visa upp din förstärkare inifrån så kanske du kan få fler råd om den.

+1
Har haft den i 20 år nu. Ja jag ska ta några bilder.

[Morello]

Kondingarna är dock från 1995.

[LeifB]

Det ser ut som att föregående ägare bytt kopplingskondensatorerna till slutrörens galler från 470 nF till 2,2 µF.

Oj är det allvarligt?
Vad ger det för något resultat?

[LeifB]

Kondingarna är dock från 1995.

95 står det på dom.
Bra observerat.
Kan vara från 95.

[Morello]

De är från 1995. SCR anger årtalet för manufaktur explicit.

[LeifB]

De är från 1995. SCR anger årtalet för manufaktur explicit.

+1
Slutsteget är kanske från 1995. Jag är inte helt säker när det är byggt.

[RogerGustavsson]

Det ser ut som att föregående ägare bytt kopplingskondensatorerna till slutrörens galler från 470 nF till 2,2 µF.

Oj är det allvarligt?
Vad ger det för något resultat?

Ger väl en lägre avskärning i basen, kanske en önskan om mera bas. Nu är det väl utgångstraforna som mera sätter gränsen och kanske blir lite stressade?

[LeifB]

Han har bytt kablar också.
4mm2 till högtalarutgångarna.
