3D-maskiner

[xmag]

När jag skulle köpa en 3D-skrivare gjorde jag som jag alltid gör när jag skall köpa något dyrare tekniskt, jag läste tester.
Man måste läsa flera tester eftersom en del av dem kan vara produktplaceringar, dvs någon betalar för att ett visst märke skall "vinna" testet.

Först ställer jag upp mina krav:
- Skall kunna skriva ut relativt stora föremål.
- Skall vara relativt tyst.
- Får inte kosta mer än 10.000kr.

Jag läste i stort sett alla tester från år 2021 och framåt. Jag satte upp alla som kom 5 i topp på en lista och rangade dem efter mina krav.

Den som "vann" efter detta var "Creality CR-10 Smart Pro".
De som kom 2:a och 3:a i min utvärdering var också maskiner från Creality.

Den kostar allt från 7.000kr till 12.000kr beroende på var man köper den. Märkligt nog var den billigast i Sverige(?) och då i affären https://www.123-3d.se. Jag betalade 7.320kr för den där.

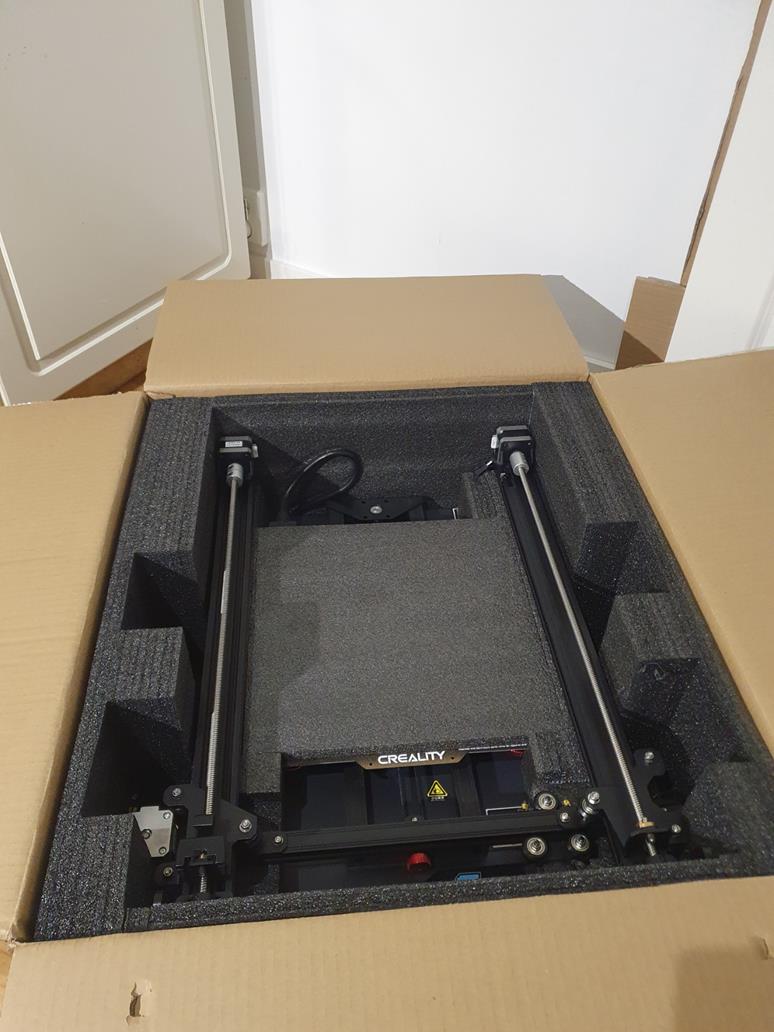

[xmag]

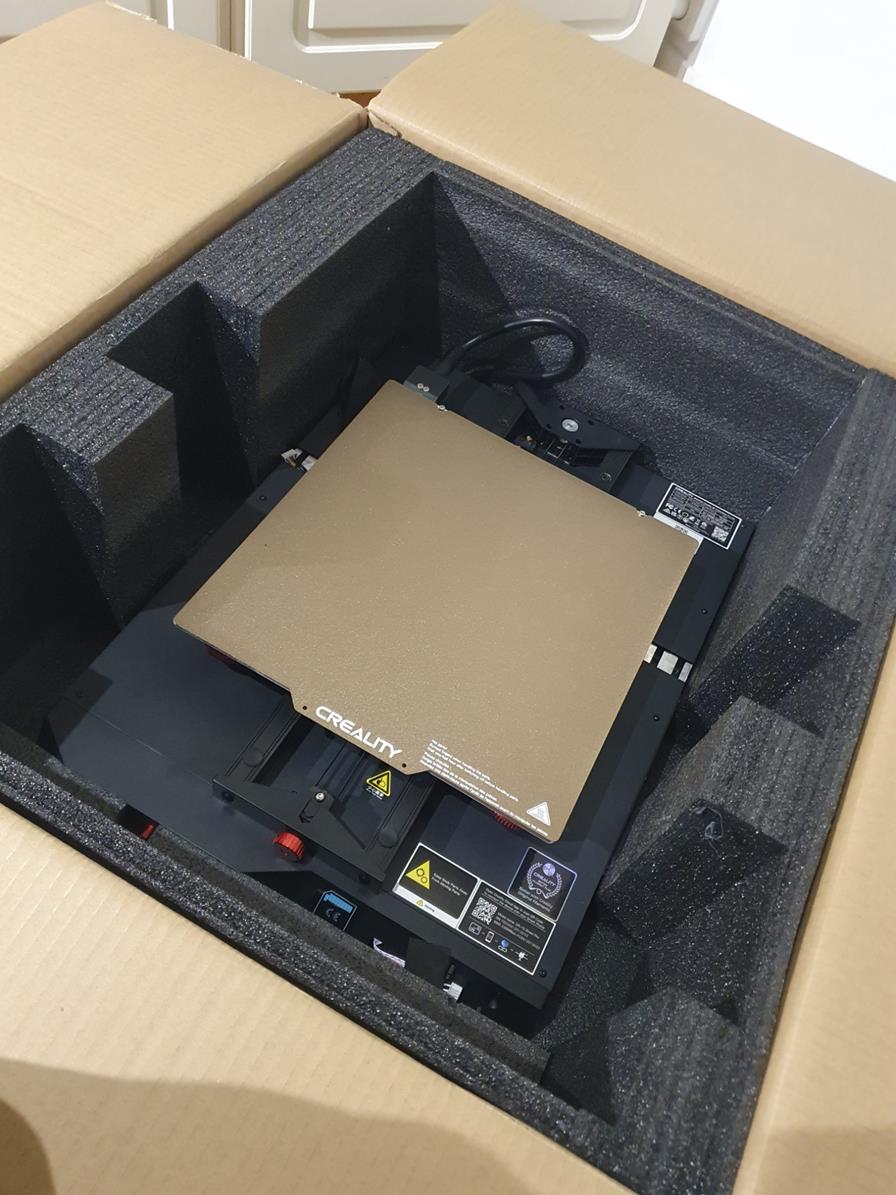

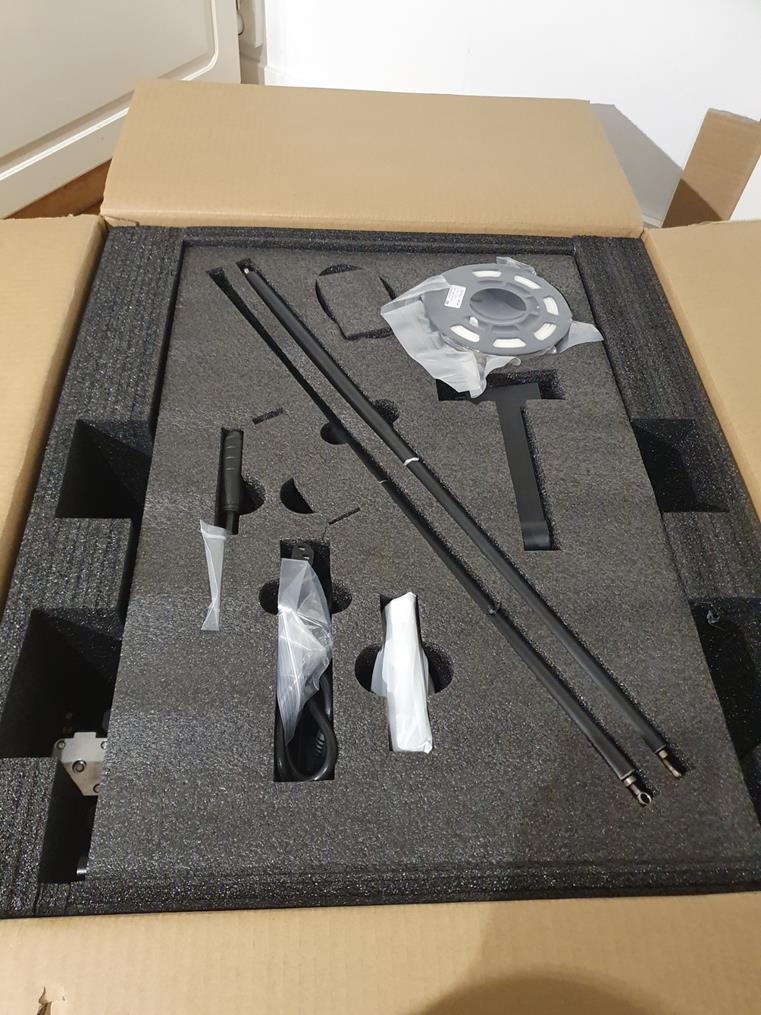

Montering:

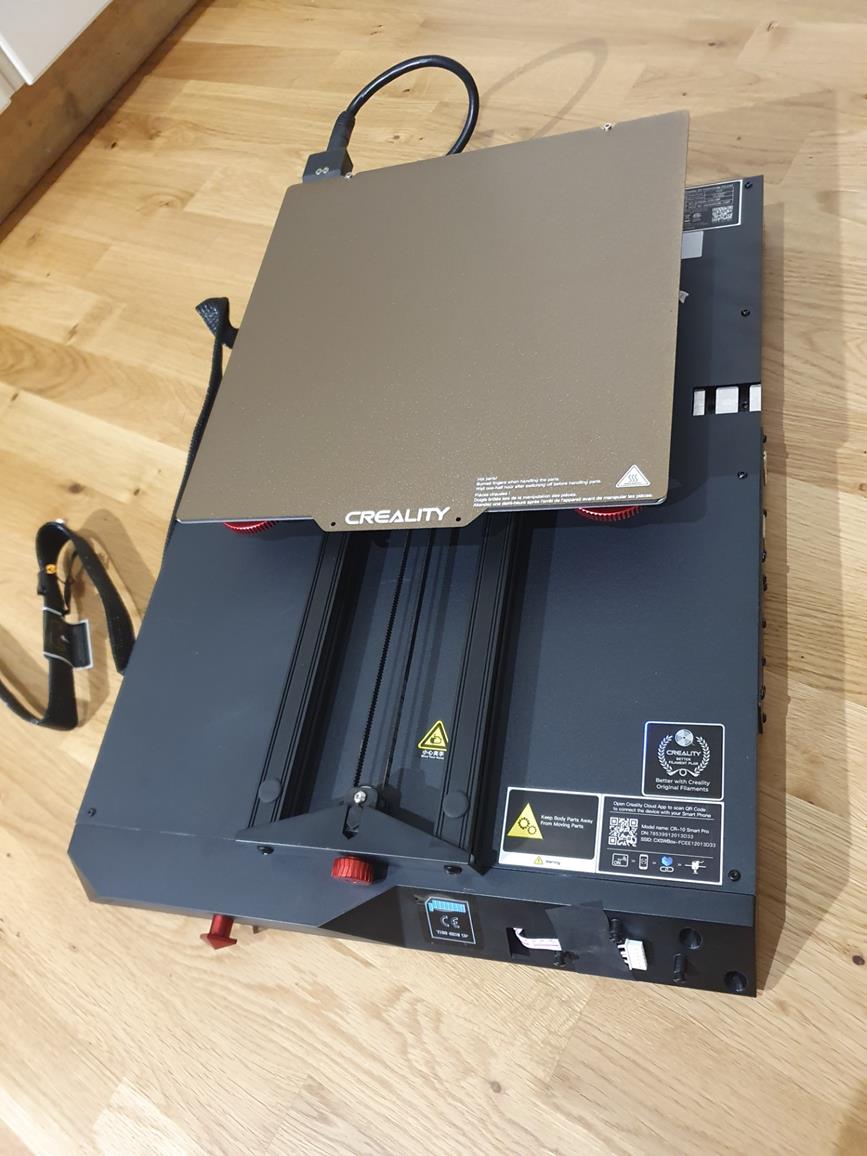

De större delarna monterade. De skruvas enkelt fast, inget konstigt. Bågen som tar en sväng ut framåt högst upp är belysning som lyser väldigt starkt:

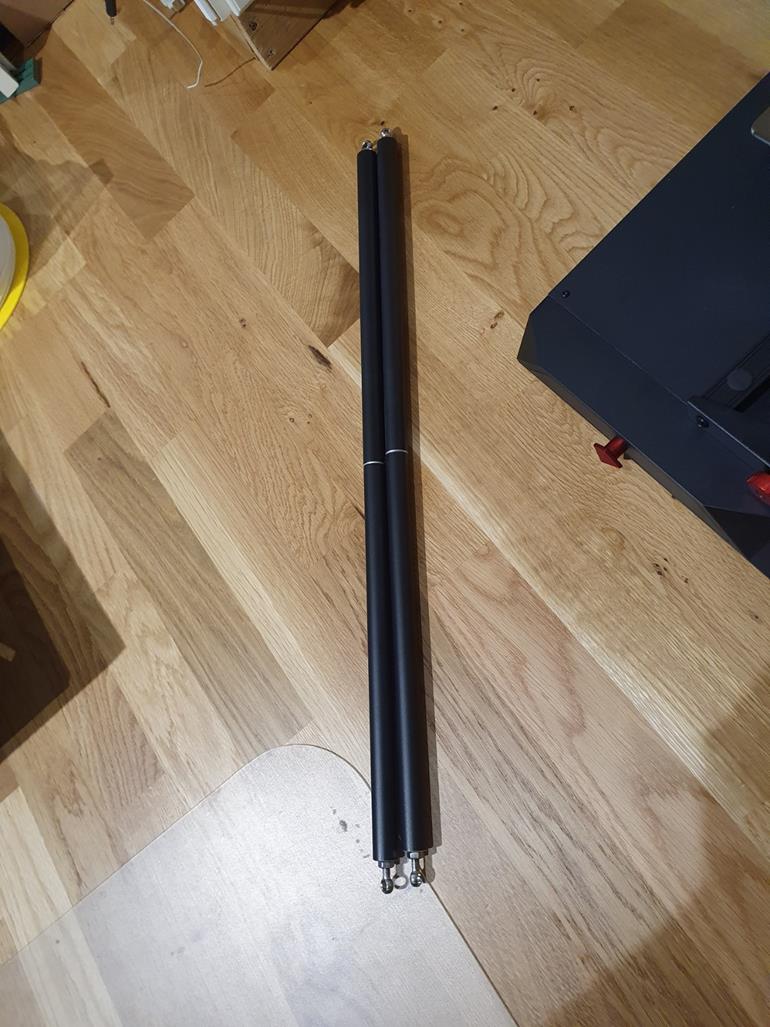

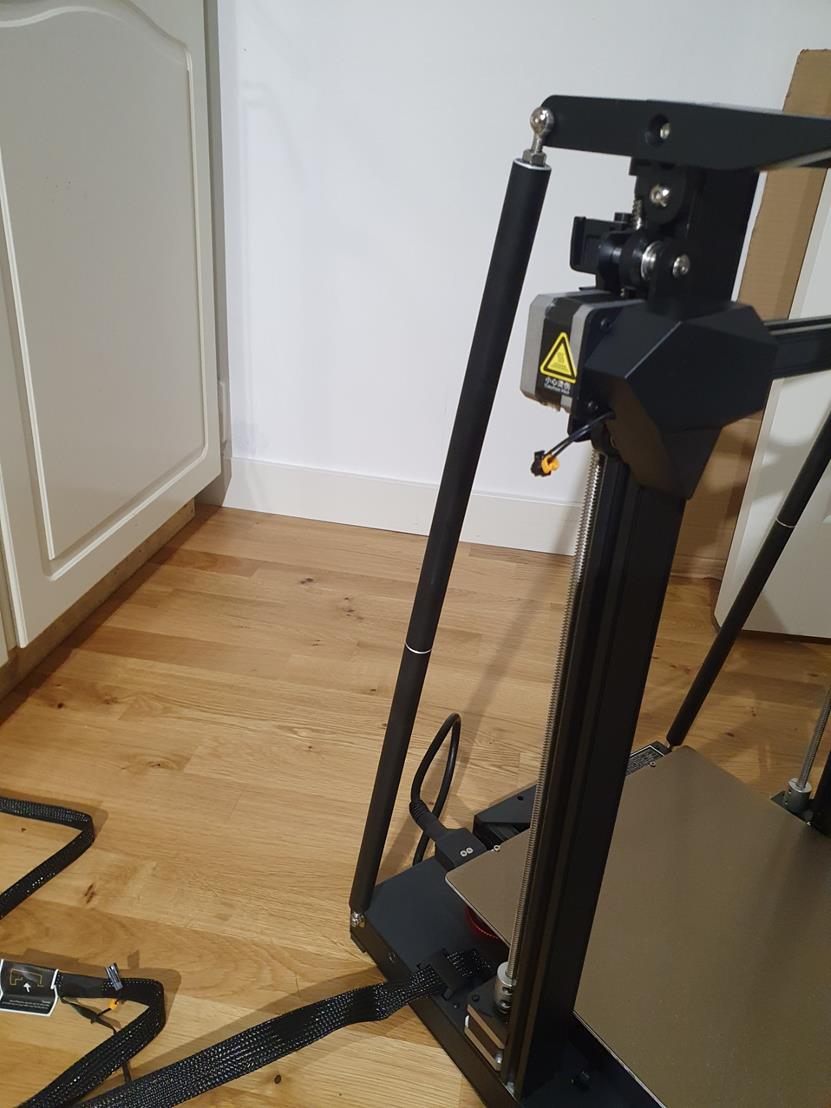

Stagen (2st) som stadgar konstruktionen...

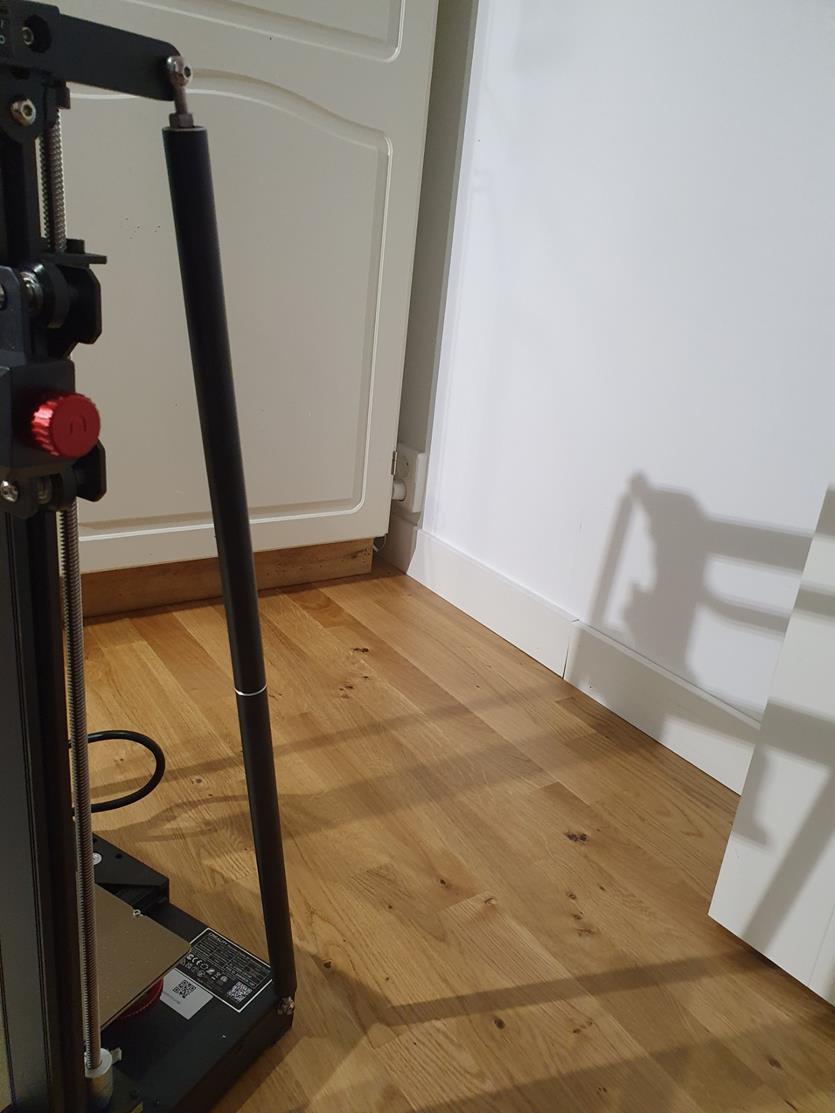

...så här:

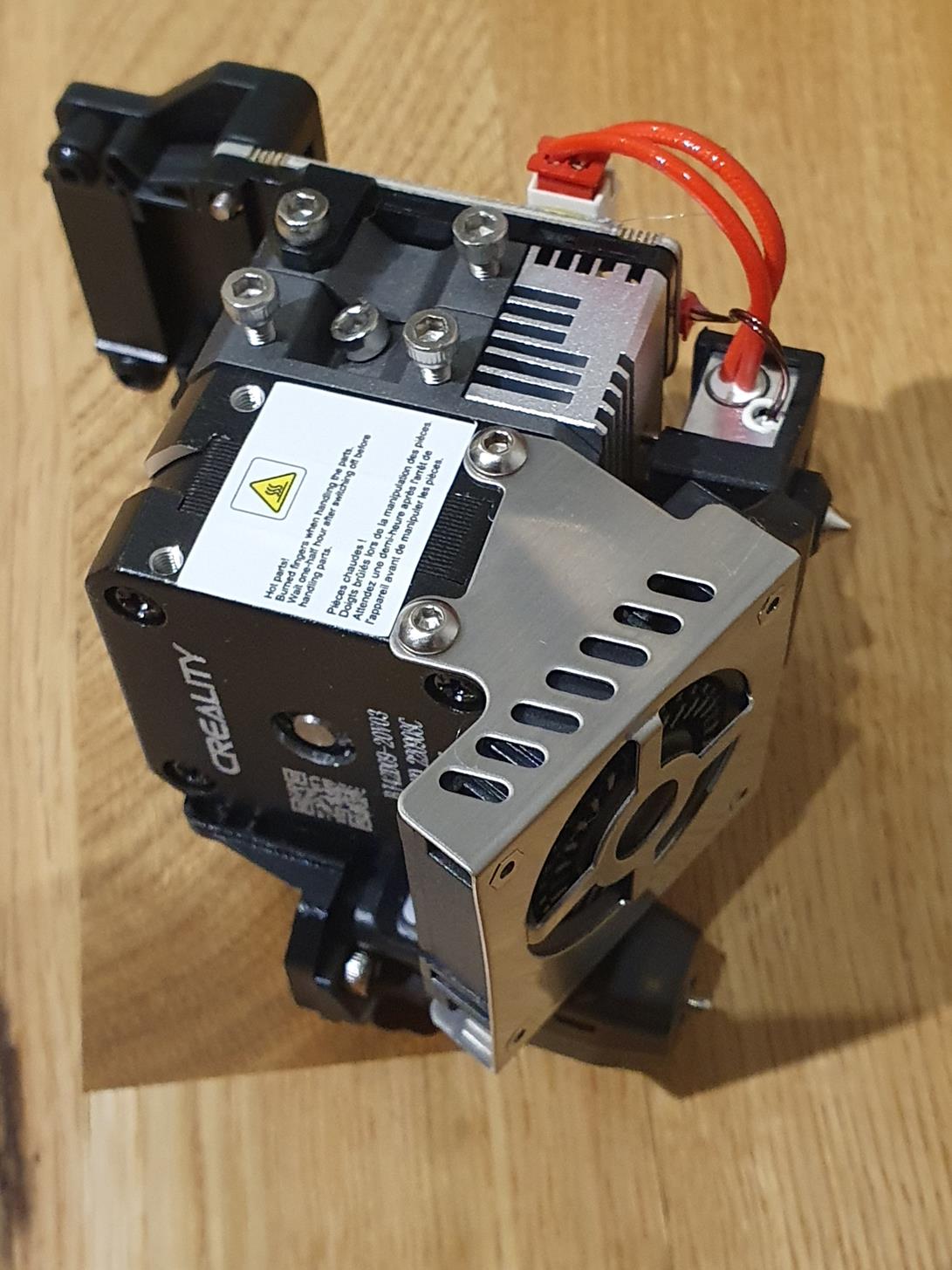

Skrvarhuvudet (som är av typen "direktskriv"?):

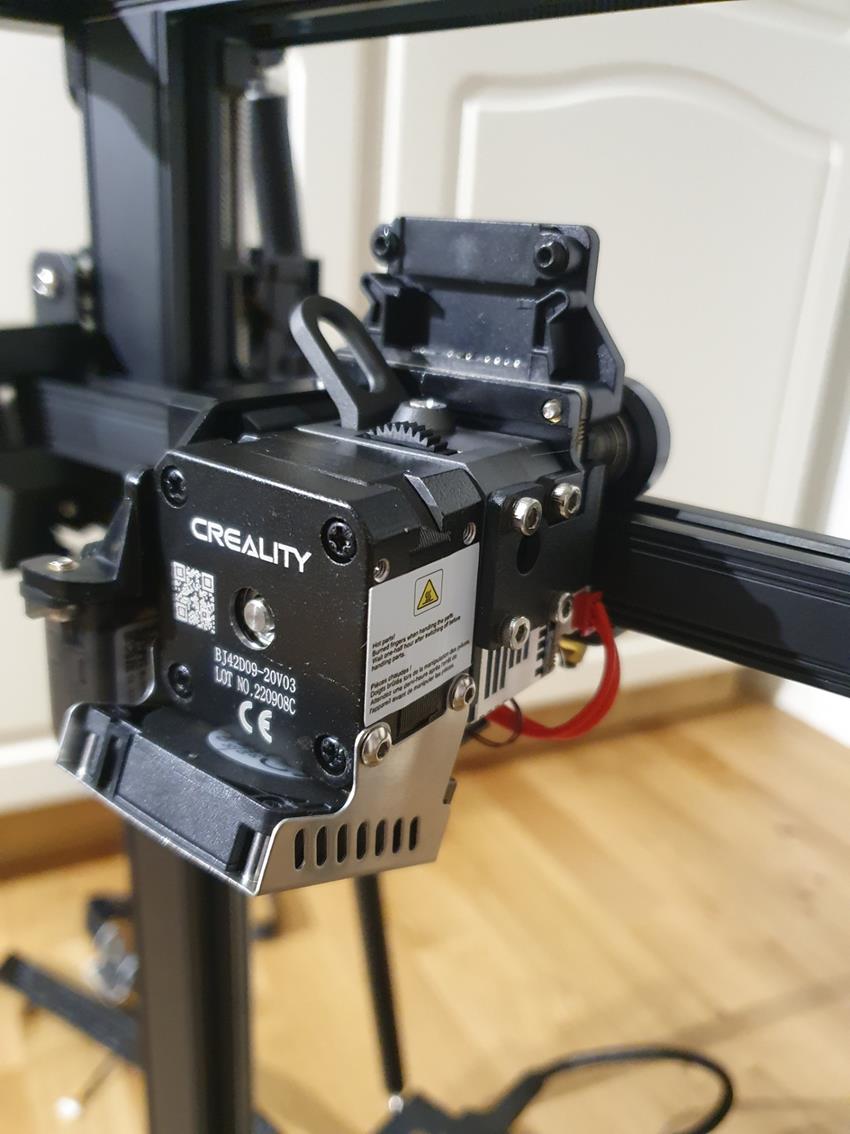

Skrivarhuvudet monterat:


Skrivarhuvudet en bit ifrån:


[xmag]

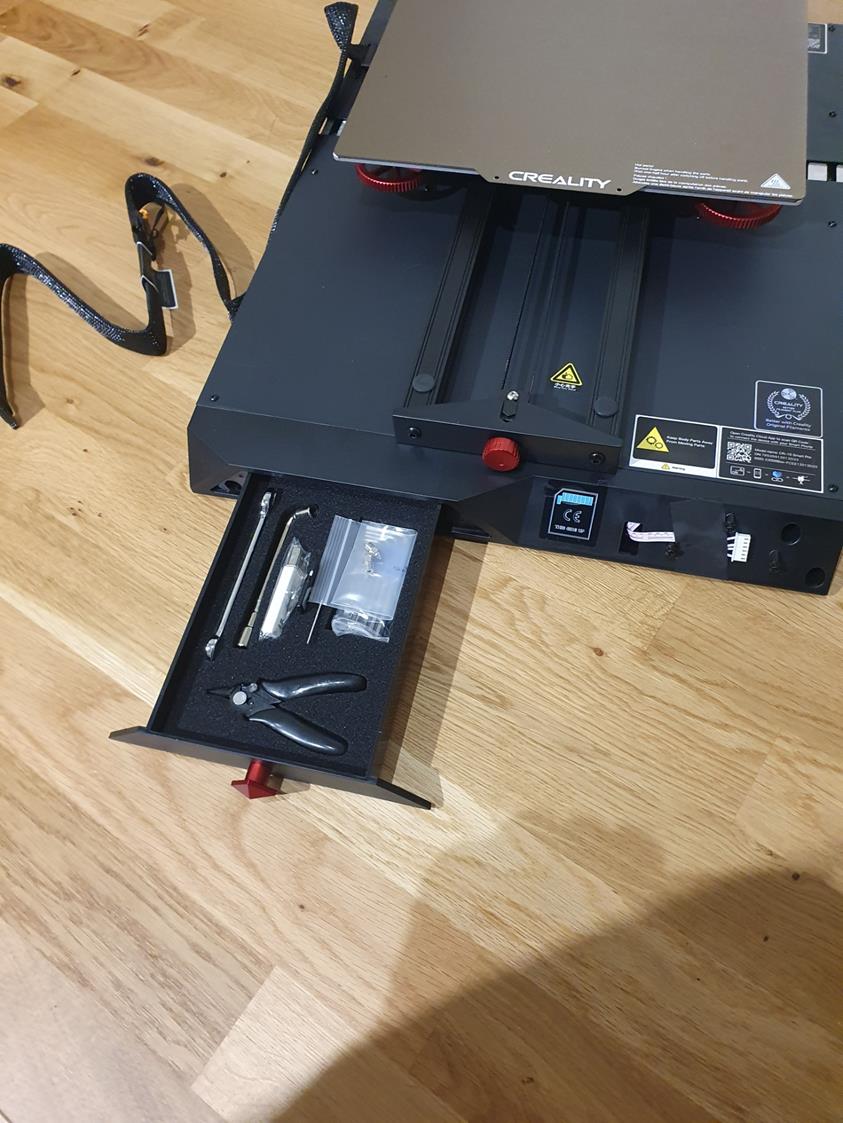

"Omkringdetaljer" monteras.

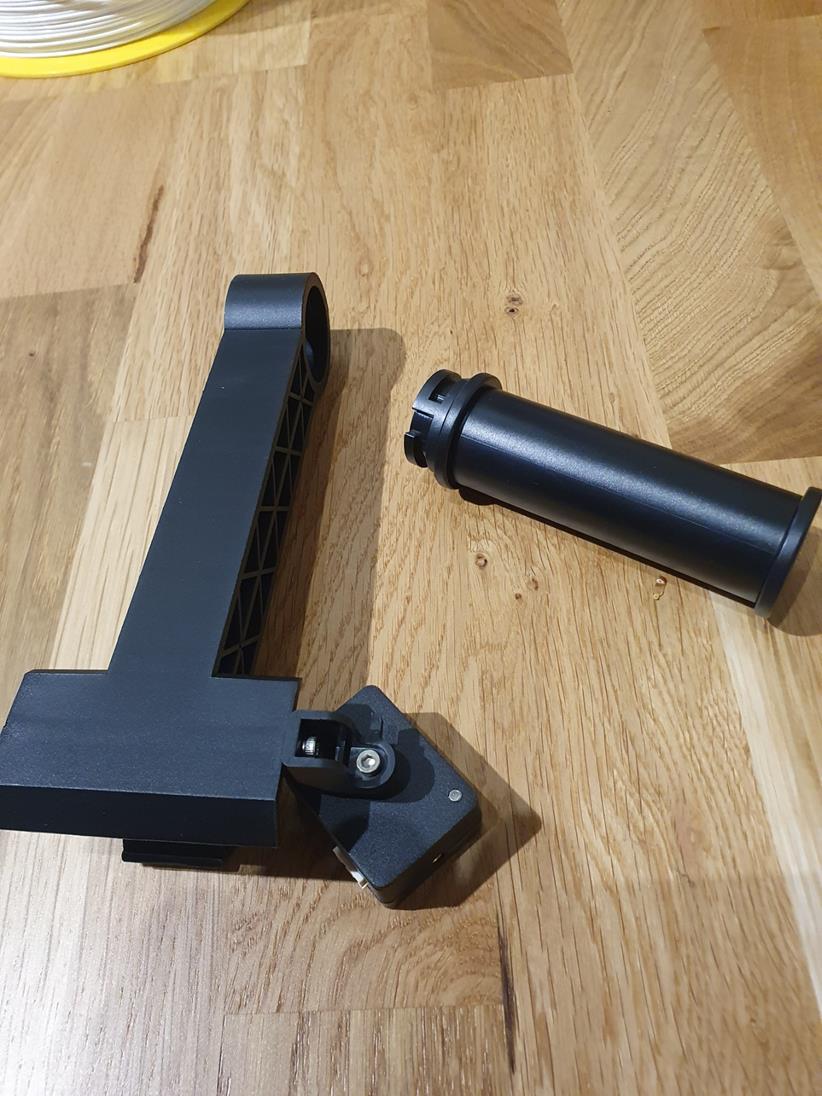

Filamenthållaren:

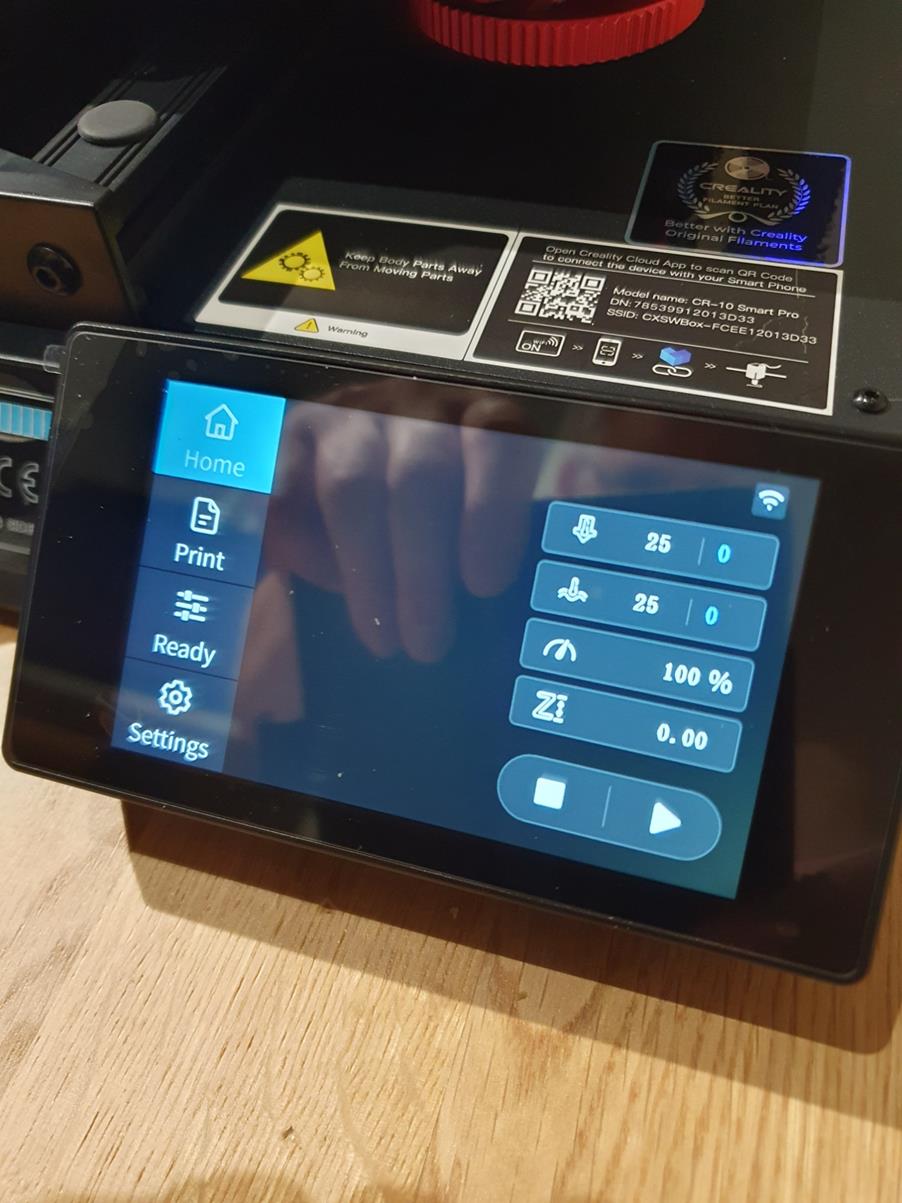

Teven monteras:

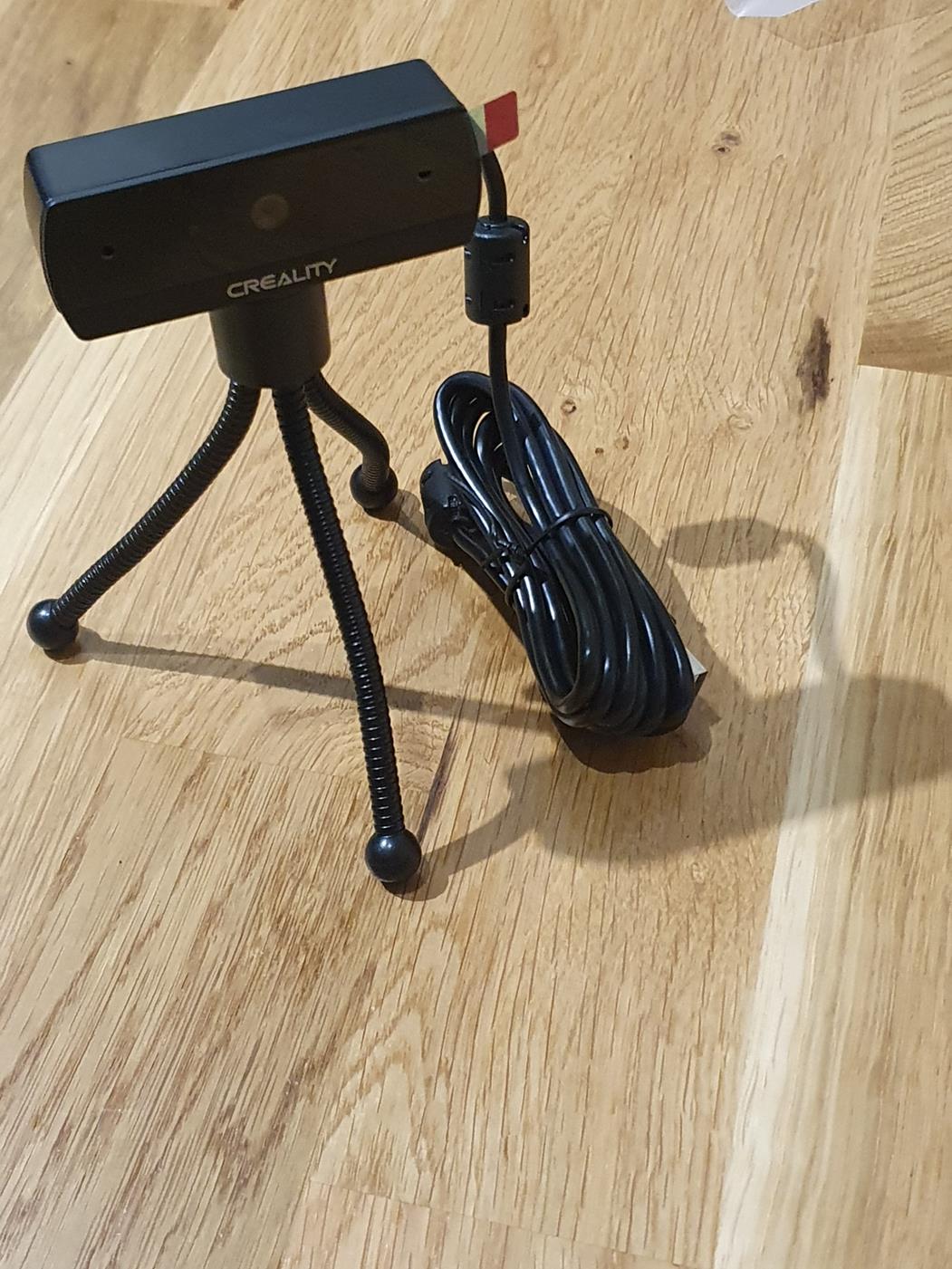

Det följer med en kamera också så att man i mobilen kan se hur utskriften förlöper när man ex.vis är i affären. Stället som följer med kameran är enda besvikelsen, den har de köpt på Ö&B eller motsvarande. Å andra sidan är kameran något jag inte behöver så det kvittade:

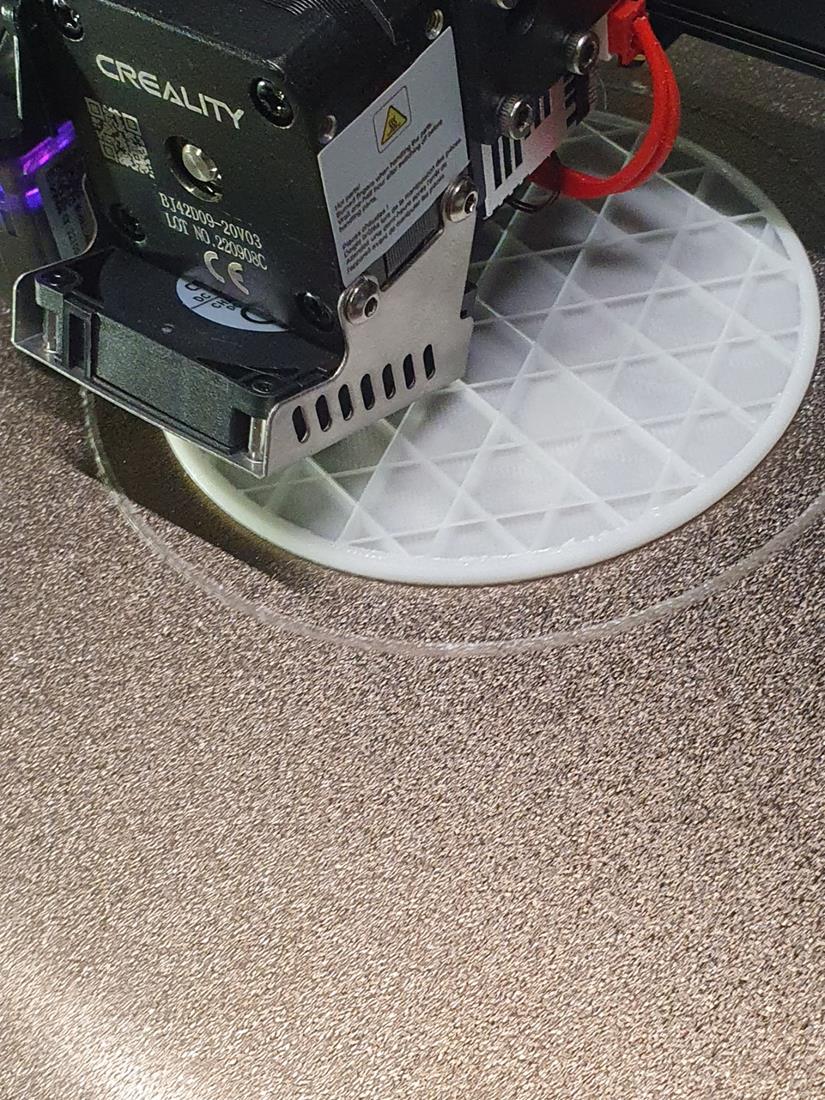

Första uppstarten gick som smort:


Klart:


[petersteindl]

Exakt hur stora delar kan den skriva ut?

[xmag]

Exakt hur stora delar kan den skriva ut?

300x300 och 400mm högt.

[petersteindl]

Finns det någon bra maskin som kan skriva ut delar upp till 50 X 50 X 100 cm som kostar under 50.000 kr?

[xmag]

Det jag upplevde som svårt var att ställa in skrivarhöjden.

Nu har jag lärt mig att bädden MÅSTE ligga helt i våg. Utskriften sker bara någon tiondels mm över bädden och bara lite fel och munstycket blir till en fräs. Dessutom är beskrivningen om hur bädden justeras undermålig. Överhuvudtaget är manualen rent av dålig.
Jag talade med en person som sysslat med 3D-skrivare sedan de kom, han säger att det är genomgående så i denna bransch att manualer är undermåliga om man jämför med andra maskiner som ofta är fullspäckade med uppgifter och förklaringar.

Jag fick rekommendationen att titta på videor på "tuben" hur man ställer in maskinen rätt. Jag gjorde så och en av videorna gav mig en aha-upplevelse. Sedan gick det lätt.

Denna maskin har både en manuell och automatisk inställning. Man börjar med den manuella så att bädden ligger i våg, det skall vara exakt 0,1mm mellan munstycke och bädd.
Det som inte framgår är att när man justerat bädden färdigt måste man göra det en gång till men nu skall man justera mitten (nr 1) manuellt med elektroniken och inte med justerskruvarna. Om man inte gör det kommer munstycket att spruta ut filament ca 2-3mm över bädden. När det är klart justeras hörnen med skruvarna.
Efter det skall man göra en kontrolljustering på samma sätt som första justeringen och ändra i mitten manuellt elektroniskt och ute i kanterna mekaniskt. Sedan är den mekaniska inställningen klar.
Tyvärr framgår det inte i manualen heller hur man justerar höjden manuellt med elektroniken.
Efter ovanstående skall den justeras helt automatiskt. Det tar lite tid men är värt det. Maskinen mäter den exakta höjden på flera ställen och lägger in avvikelser i minnet. När det är klart kommer skrivarmunstycket hålla exakt avstånd överallt på på bädden, även om man gör en manuell elektronisk justering efteråt (vilket måste göras).

Justeringen ovan bestämmer inte att höjden blir exakt 0,1mm som man justerat den till. Maskinen höjer den lite efter justering. Jag gissar att den gör så för att munstycket inte skall skrapa i bädden om man inte varit så noggrann som man borde vara.

När jag gjorde första testutskriften fastnade inte filamentet på bädden riktigt. Kollade på "tuben" igen och det var då jag fick den där aha-upplevelsen. Munstycket skall inte ligga på ett visst bestämt avstånd från bädden som maskinen bestämmer efter justering. Den skall ha ett sådant avstånd så att filamentet trycks ut mot bädden. Munstycket skall alltså ligga så nära att filamentet nästan kläms fast på underlaget. Det krävs alltså en manuell elektronisk justering till under tiden man gör en testutskrift.

"Manuell elektroniks justering" betyder att man på displayen justerar in skrivarhuvudets höjd över bädden. Denna möjlighet är inte bara utelämnad i manualen utan den är gömd. Gömd så tillvida att det inte finns någon knapp att trycka sig fram till den. Man skall, under utskrift, trycka på högra sidan av skärmen så öppnas justeringsmöjligheten. När man gjort det några gånger känns det faktiskt helt naturligt att det är så. Synd att de inte förklarar det i manualen.

När justeringarna är gjorde behöver man inte justera mer på ett tag. Hur länge mellan justeringarna vet jag inte men det beror antagligen på hur mycket man skriver ut. Sammanlagt tar en justering ca 10 min att göra sedan till kommer justering under skrivning som kan ta några minuter.

EDIT:
Rättat till formuleringar mm för jag skrev som en kratta första gången.

[xmag]

Finns det någon bra maskin som kan skriva ut delar upp till 50 X 50 X 100 cm som kostar under 50.000 kr?

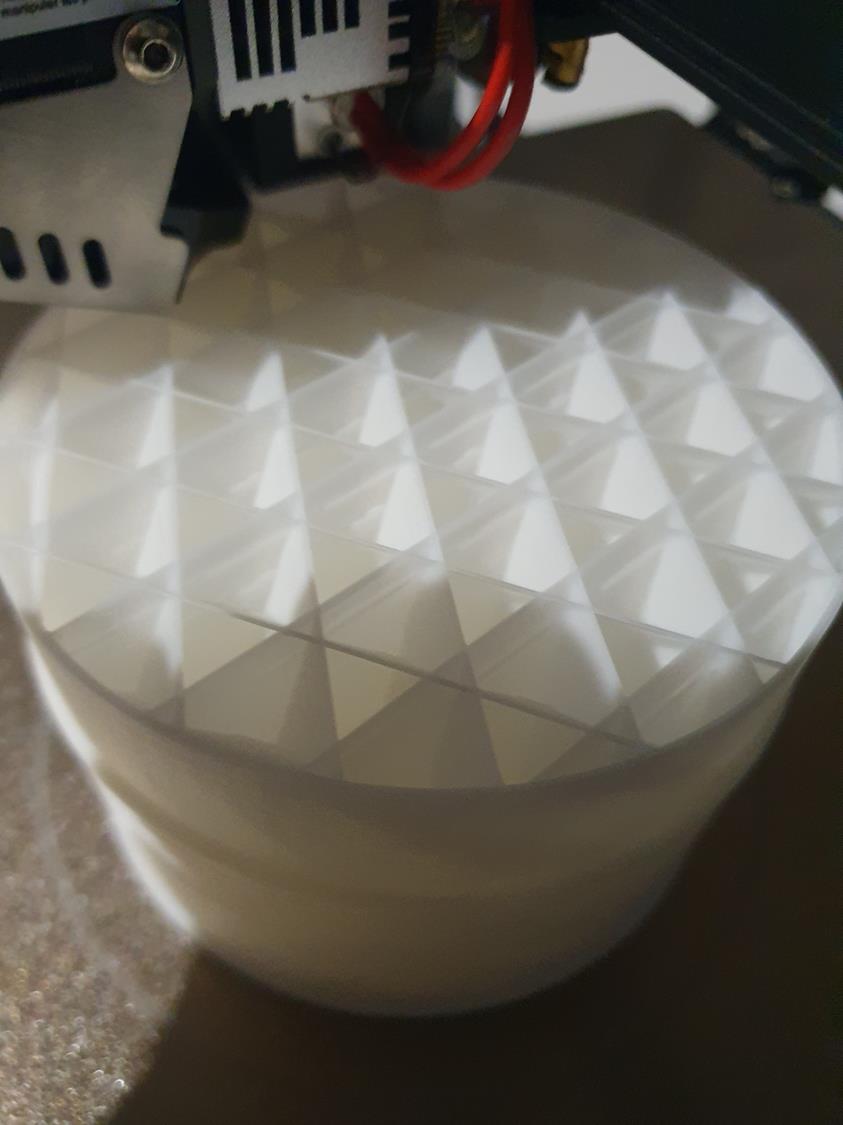

Jag har inte i de tester jag läst sett någon maskin för hemmabruk kunna skriva ut så stora föremål. Jag skrev ut en cylinder på 8x14 cm och det tog 15 timmar. Ett föremål på 50 X 50 X 100 cm tar i så fall ett par veckor att skriva ut. Jag har sett en person skriva ut ett fordon på 1m längd. Han skrev ut den i sektioner och limmade ihop sektionerna.

Här är en skrivare som kan skriva ut stort:
https://blog.creativetools.se/10326-en- ... byggvolym/

En till:
https://builder3dprinters.com/product/b ... -2000-pro/

Ingen av dem kostar under 200.000kr.


Här är en jämförelse där min skrivare ingår:
https://www.3dguide.se/3d_skrivare

[xmag]

Jag valde CREALITY CR-10 Smart PRO för att den kan skriva ut större grejer men också för att skrivarmunstycket kan jobba med 300 graders värme. Det betyder att jag kan skriva ut med de flesta filamenten. Jag tror att det går skriva ut med kolfiber-filament också. Sen är den tyst också. Jag sitter 1,5m ifrån och hör den knappt. Det luktar inte heller något när man skriver ut.

[solhaga]

Finns det någon bra maskin som kan skriva ut delar upp till 50 X 50 X 100 cm som kostar under 50.000 kr?

Deltaskrivare kan skriva ut höga objekt.

Är du sugen på att bygga något själv, är en Hangprinter ett alternativ.

[xmag]

Min första utskrift var ett oljefat i skalla 1/6:




[solhaga]

Exakt hur stora delar kan den skriva ut?

300x300 och 400mm högt.

Räcker ju gott för en liten monitorhögtalare!

[Ronnie]

Kul! Om du kan få in den i en garderob (den ser kanske lite för djup ut?) kan jag rekommendera det. Tyst är trevligt.
Något som också tog mig lång tid att inse var att det är extremt smidigt att skriva ut via USB istället för SD-kort.

[xmag]

Exakt hur stora delar kan den skriva ut?

300x300 och 400mm högt.

Räcker ju gott för en liten monitorhögtalare!

Ja, jag har mina tankar åt huvudhögtalare (stora hörlurar) som jag fäster på stolen i huvudhöjd.

[xmag]

Kul! Om du kan få in den i en garderob (den ser kanske lite för djup ut?) kan jag rekommendera det. Tyst är trevligt.
Något som också tog mig lång tid att inse var att det är extremt smidigt att skriva ut via USB istället för SD-kort.

Min skrivare behöver ett djup på 65-70cm. Jag har inte måttbandet nära till hands men det ligger där någonstans. Jag mätte min garderob tidigare och den var 58cm djup. Går alltså inte.

[Kraniet]

Kul!
Jag köpte också en skrivare häromveckan. Lite mer budget men ser väldigt lik ut. Till och med förpackad likadant.
Sovol SV06 heter den och kostar 4000. Jag ville ha den lite större byggvolymen och möjlighet att skriva ut i 300 grader så jag kan skriva ut delar till min bilmotor (högtemp plaster med kolfiber) och denna apparat bjöd på dessa egenskaper till det priset.
Men köpa billigt kan ju kosta dyrt så vi får väl se om det va klokt.

Nu ska jag bara lära mig rita upp insugsplenum i 3D i Fusion360...

[johaneriksson]

Kul!
Jag köpte också en skrivare häromveckan. Lite mer budget men ser väldigt lik ut. Till och med förpackad likadant.
Sovol SV06 heter den och kostar 4000. Jag ville ha den lite större byggvolymen och möjlighet att skriva ut i 300 grader så jag kan skriva ut delar till min bilmotor (högtemp plaster med kolfiber) och denna apparat bjöd på dessa egenskaper till det priset.
Men köpa billigt kan ju kosta dyrt så vi får väl se om det va klokt.

Nu ska jag bara lära mig rita upp insugsplenum i 3D i Fusion360...

Jag skrev ut min första testutskrift på min sovol sv06 igår. Ångrar nästan att jag inte köpte en sv06 plus istället.

[xmag]

Kul!
Jag köpte också en skrivare häromveckan. Lite mer budget men ser väldigt lik ut. Till och med förpackad likadant.
Sovol SV06 heter den och kostar 4000. Jag ville ha den lite större byggvolymen och möjlighet att skriva ut i 300 grader så jag kan skriva ut delar till min bilmotor (högtemp plaster med kolfiber) och denna apparat bjöd på dessa egenskaper till det priset.
Men köpa billigt kan ju kosta dyrt så vi får väl se om det va klokt.

Nu ska jag bara lära mig rita upp insugsplenum i 3D i Fusion360...

Billigt är ju en klar fördel. Min maskin kallas också för "billig" trots att den är dyrare än din. En direkt jämförelse med maskinerna utan att säga något om hur de presterar (då får jag nog ha båda maskinerna hemma) är att min maskin har förstärkningsstag för "tornet" och allt är gjort i metall i min maskin. Om det är fördel eller nackdel vet jag inte.
Min har också en touchskärm. Om skillnaderna motiverar priset kanske är en smakfråga.

Jag valde just den jag valde för att den kan skriva ut stora föremål men också för att den kan skriva ut mjuka föremål som exempelvis däck till modellbilar. Det skall tydligen vara svårt att skriva ut mjuka föremål men min maskin klarar det. Hur det är med din maskin vet jag inte men den klarar det säkert också.

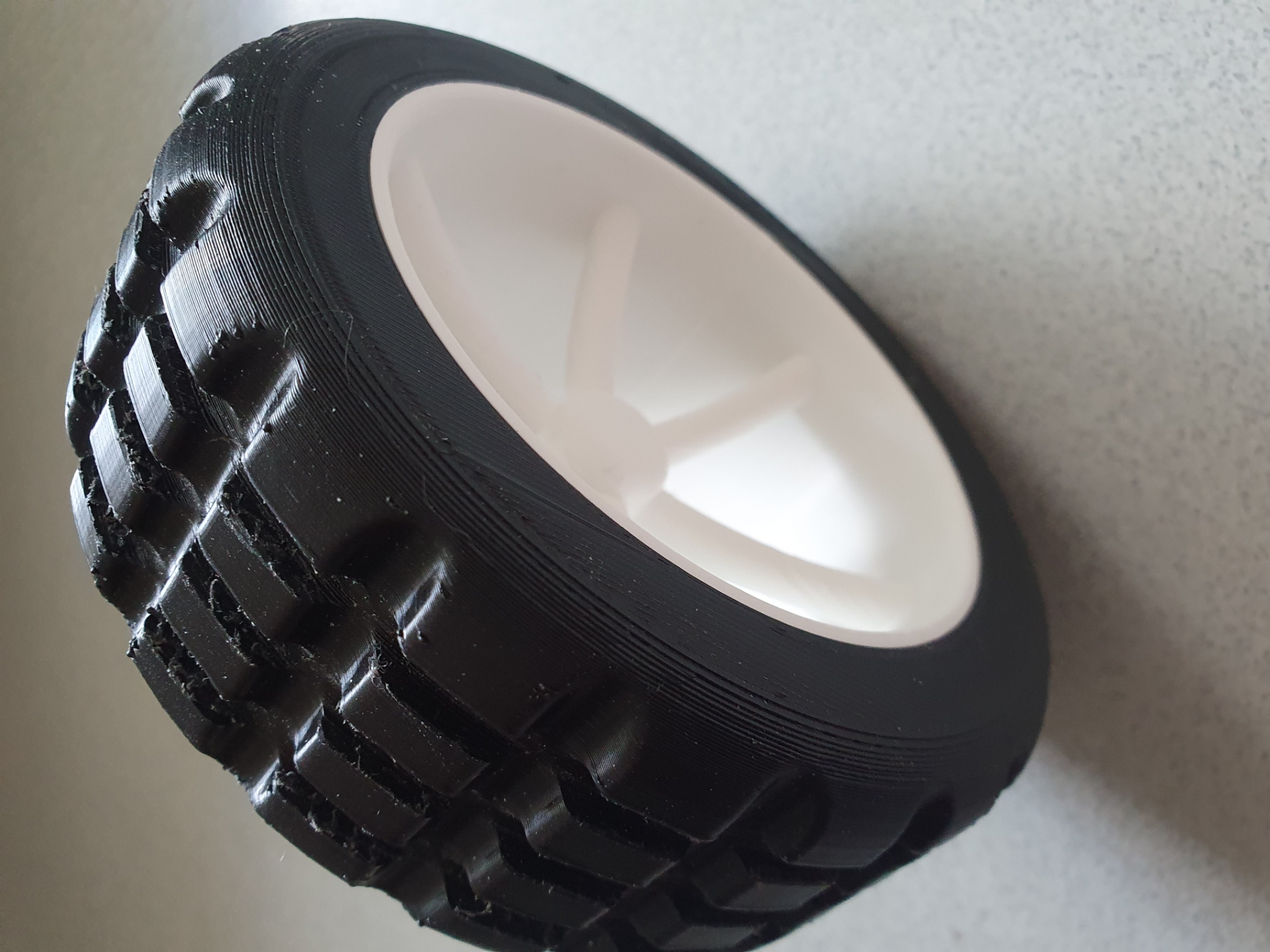

När jag ändå är igång kan jag visa två nya utskrifter jag gjort som kan betraktas som testutskrifter även om jag tänker använda resultatet:



Testet denna gång gick ut på att stänga av maskinen och starta den igen efter en timma. Jag gjorde det för den svarta delen (däcket) och näst sista lagret. När jag återstartade den började den skriva där den slutat men det syns lite skillnad. Om den skulle stanna mitt i skulle antagligen skillnaden skrivas över.
Märk väl att däcket är vanligt filament och inte av gummiaktig filament som jag egentligen skall använda till däck.
Mellan ekrar fanns inga trådar alls som jag sett det kan bli ibland. Ekrarna skrevs inte ut "i luften" utan skrivaren skrev först ut stöd upp till ekrarna med brytpunkter så att det är lätt att få bort. På detta stöd skrevs sedan ekrarna ut.
Däcken har inget inre stöd, jag valde bort det. Det var intressant att se hur skrivaren skrev ut sista däcksidan (de låg ner) utan stöd underifrån. Den skriver ju i luften då. Men döm om min förvåning när den började skriva ut trådar kors och tvärs från ena sidan till andra och på så vis byggde upp ett stöd. På det stödet skrev den sedan ut däcksidan som blev helt plan.
Mellan däcken dobbar skrev den ut stöd som jag bara brutit av och tagit bort. Det syns. Där kan behövas lit slipning för ett fullgott resultat.

Det är märkligt med foton, man ser tydligare på fotot än i verkligheten. Jag ser nästan inga spår alls av utskriften i verkligheten men på fotona kan man se det. Hjulet ser alltså bättre ut när man håller den i handen.
Hjulet har måtten 140 x 45 mm totalt, alltså inklusive däck (i skala 1/6 motsvarar det 22 tums fälgar).
