Altec kombo

[bjewrn]

Hej gott folk!

Är ny här på forumet och tänkte dela med mig av ett litet högtalarprojekt jag håller på med som jag hoppas ska vara av intresse

Byggde lite egna högtalare med hjälp av en hemmasnickrad mätutrustning för massa år sedan men vart aldrig riktigt nöjd...
Så nu tio år senare tänkte jag ge mig på det igen med ett Clio pocket system jag kom över för rimlig slant!

Har lurat av min far ett par Altec 418B (som tycks vara i 4ohms utförande trotts att det står 8ohm på elementet) och ett par Altec 811B horn med 807-8A drivers till.
Planen är att driva basarna med ett Quad 520 och hornen med ett Quad 240 genom någon DSP grunka som ej är införskaffad än.

Tog mig för och gjorde lite mätningar på basarna nu idag för att börja skissa lite på vad för låda som kan tänkas passa, men inser att jag nog kan behöva lite hjälp med detta...

Så skulle någon kunnig här kanske kunna hjälpa till med lite lådberäkningar vore det hemskt tacksamt!

Slänger in lite bilder på mätningarna och TS parametrarna som Clio kom fram till här, det skiljer lite mellan dom två basarna men antar att det är att förvänta då dom har några år på nacken

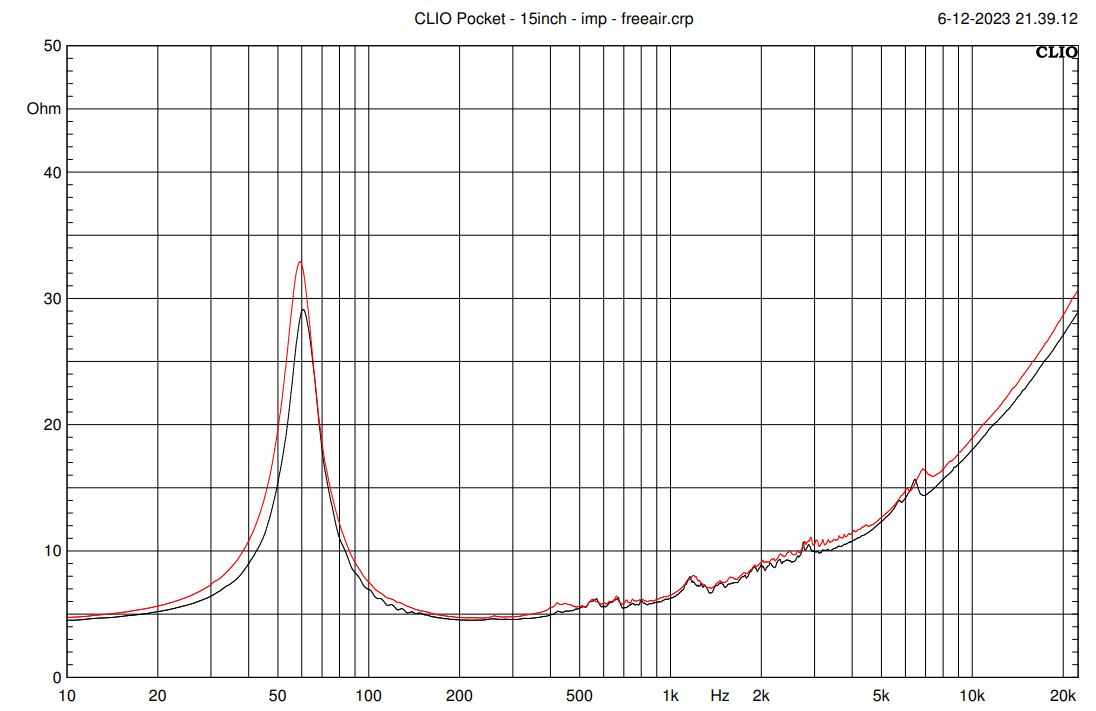

Impedans, båda elementen

15inch - imp.JPG (100.63 KiB) Visad 2018 gånger

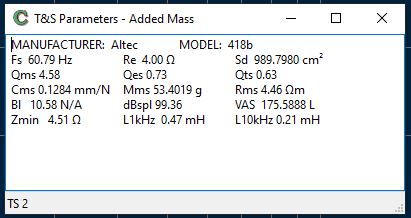

TS parameters - 11835.JPG (27.97 KiB) Visad 2018 gånger

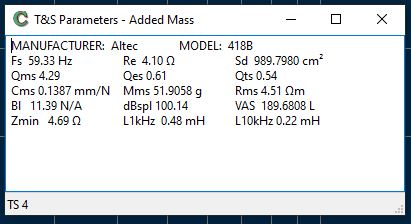

TS parameters.JPG (27.5 KiB) Visad 2018 gånger

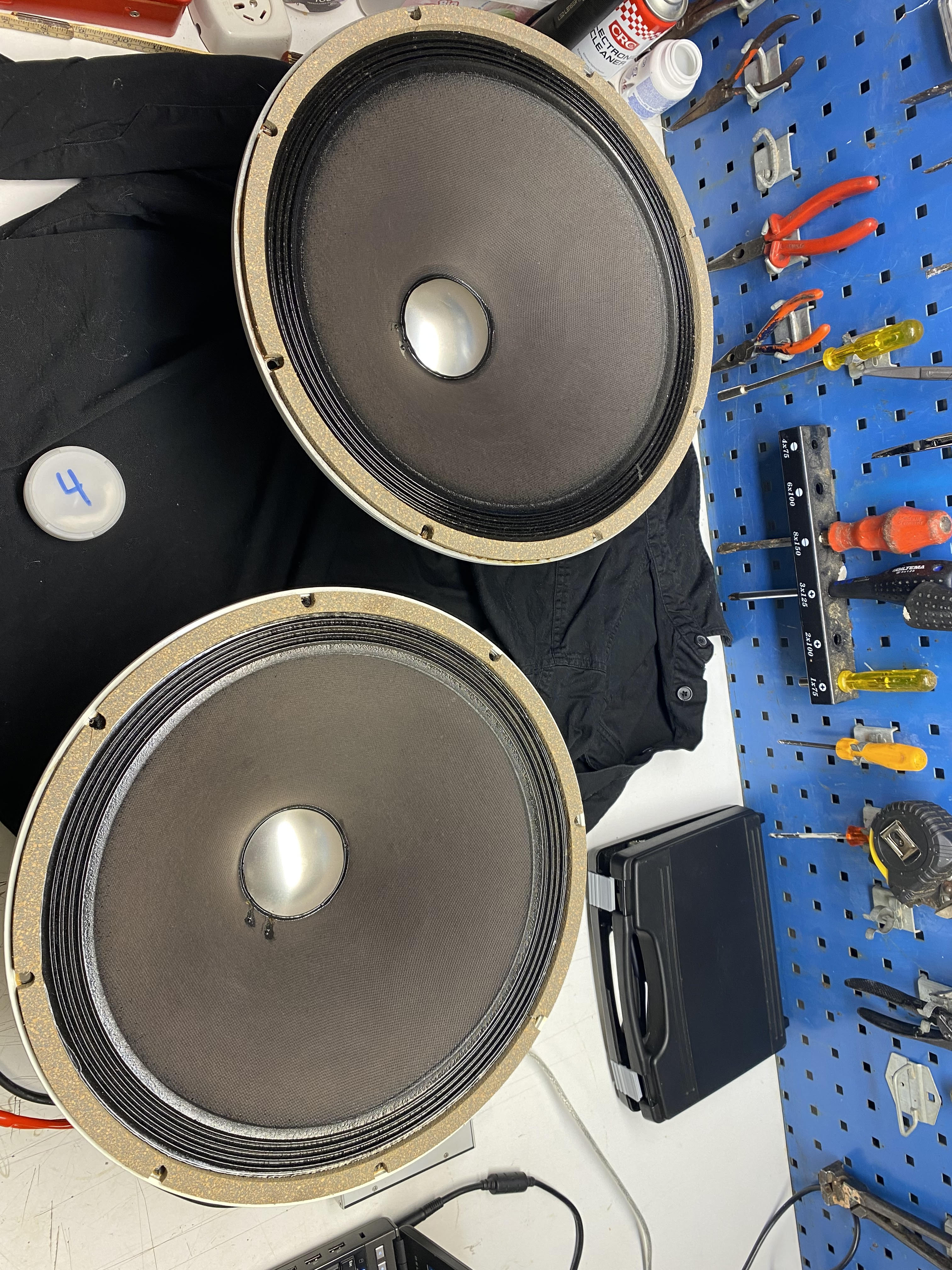

Altec 418B.jpg (1.97 MiB) Visad 2018 gånger

Hoppas kunna uppdatera med lite närfältsmätningar på basarna inom kort!

//Björn

[BellsnWhistles]

Kul, som gammal "Altecfan" är det roligt när folk pysslar med dessa.
Jag har haft nästan samma kombo (samma drivers men 511-hornet istället) monterade i ett frontladdat basreflexhorn och som användes som partyhögtalare, enorm potential i stora lokaler och med lite eq i basen (mina var basreflexavstämda till strax under 40 Hz) fullt (förvånansvärt) bra tryck i basen också, även i en lokal för 150 personer.

Basarna ser ju nya ut!
Jag vet inte om jag skulle gissa att de är på 4 Ohm, minimumimpedans ser ut att vara på lite under 5 Ohm?
Å andra sidan borde den ligga någon Ohm högre om det är 8 Ohm.

Mina delades passivt med 12/12 db filter som jag dock lade ner ganska mycket tid på, bl.a. med rejäl eq för hornet så att diskanten också kom fram.
Funkade som sagt förvånansärt bra.

[JM]

På 80/90-talet köpte jag massor Altec prylar via Gula Tidningen. Fullt hus. Lyssnade då mest på 604E basen i koaxial elementet tillsammans med 511b hornet aktivt delat vid ca 700 Hz.
Altec 418B är ett gitarr/PA element med bra verkningsgrad utan låg bas. Misstänker starkt att distorsionskurvorna inte är så kul. Men vid högt ljudtryck maskerar hjärnan distorsionen och sannolikt en perfekt fest-högtalare tillsammans med 811b hornen. I rätt låda borde du få en fast och omskakande bas utan dagens lågbas blurr. Basen under typ 40 Hz förstör (maskerar) den subjektiva upplevelsen av en fast och "hästskosparkbas".
I källaren ligger fortfarande typ minst 16 st Altec 15" bla 4x515b samt ett antal 311b/511b/811b horn.

JM

[bjewrn]

Hej igen!

Låter ju på er som att dom gott och väl ska kunna fylla ut min enrummare, kanske till och med så att jag kan bjuda grannarna på lite välljud!

Har ju förstått att basarna jag fått tag i kanske inte är så väl lämpade för ändamålet men tänker att det kan vara värt att börja med. Lådan jag skissar på får bli med en skruvad front så den kan husera lite andra projekt framöver.

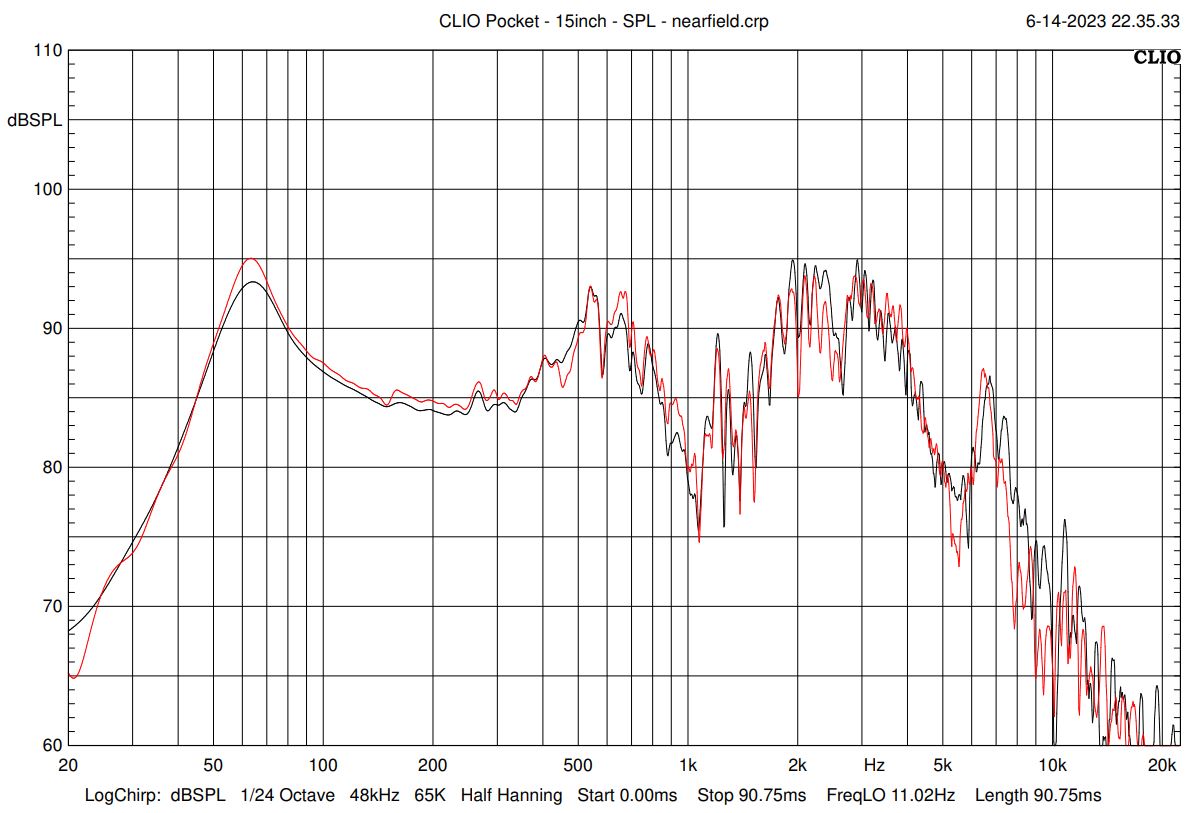

Gav mig på att mäta lite nu ikväll, elementen liggandes på bänken med mikrofonen en cm från konen, gissar att det är en närfälts mätning jag gjort . Det positiva var ju att dom mäter hyfsat lika iaf! I övrigt tycker jag det ser lite "skränigt" ut men det kanske går att massera till med en miniDSP HD, vad tror ni?

15inch - SPL - nearfield.JPG (139.81 KiB) Visad 1903 gånger

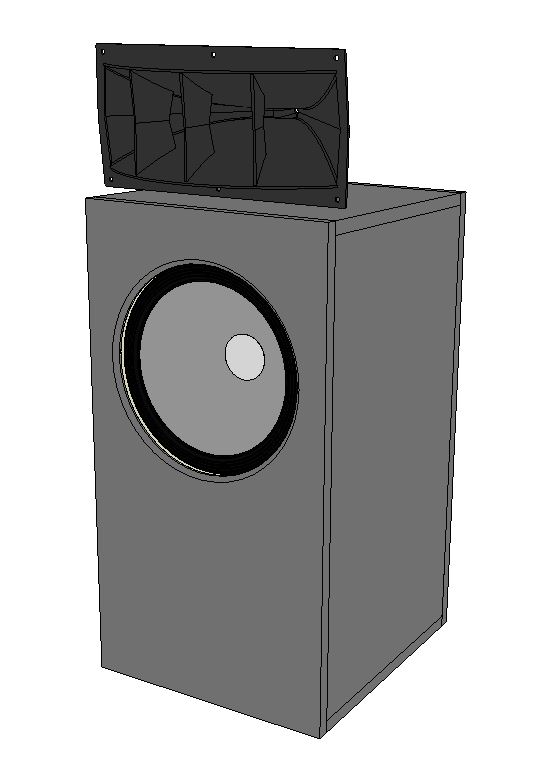

Sen ritade jag upp elementen i CAD för att kunna skissa lite på lådorna, dom på bilden här nedanför vart på 150L. Ingen aning om det är tillräckligt för en basreflexlåda till dessa elementen, hoppas på att någon vänlig själ här ska kunna vägleda mig lite när det kommer till volym på låda och portar

Cad - 01.JPG (36.19 KiB) Visad 1903 gånger

Ha det gött!

[BellsnWhistles]

Har du för avsikt att använda en miniDSP HD och dela aktivt så kommer du kunna tämja till dem bra.
Prova delningsfrekvenser mellan 700-1200 Hz, stäm av basreflexen till kanske 40 Hz (beror vilka krav du har på djupbas, med eq kan du ju stämma av till kanske 25 Hz om nu det är målet men du kommer tappa ljudtrtyckskapacitet), och låt miniDSP:n fixa frekvensgången.

150 l funkar (igen, med eq) men större låda kommer ge dig högre verkningsgrad i basen med de elementen och därmed mindre behov av eq.

Så här såg mina ut, inget man direkt placerar i finrummet, men många fester har dessa förgyllt .
Riktigt bra kick i basen ner till uppskattningsvis 50-60 Hz vilket räckte för de ändamålen, och lät aldrig skränigt även vid extrema ljudvolymer.


[Imperial-Blomman]

Tänk på att de e gamla pa element du mäter på.
Dom låter ofta bättre än dm mäter.

[bjewrn]

Hej på er!

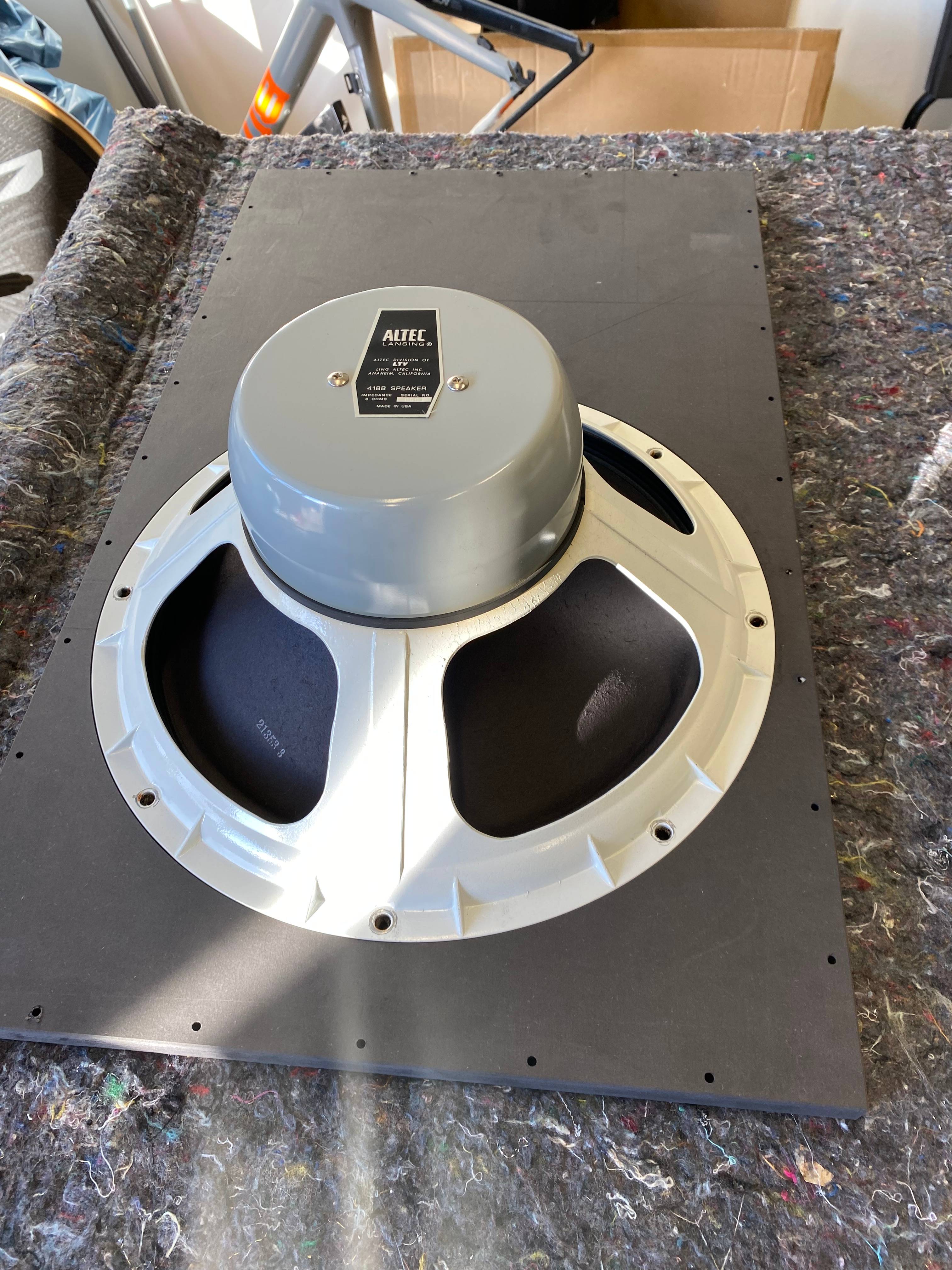

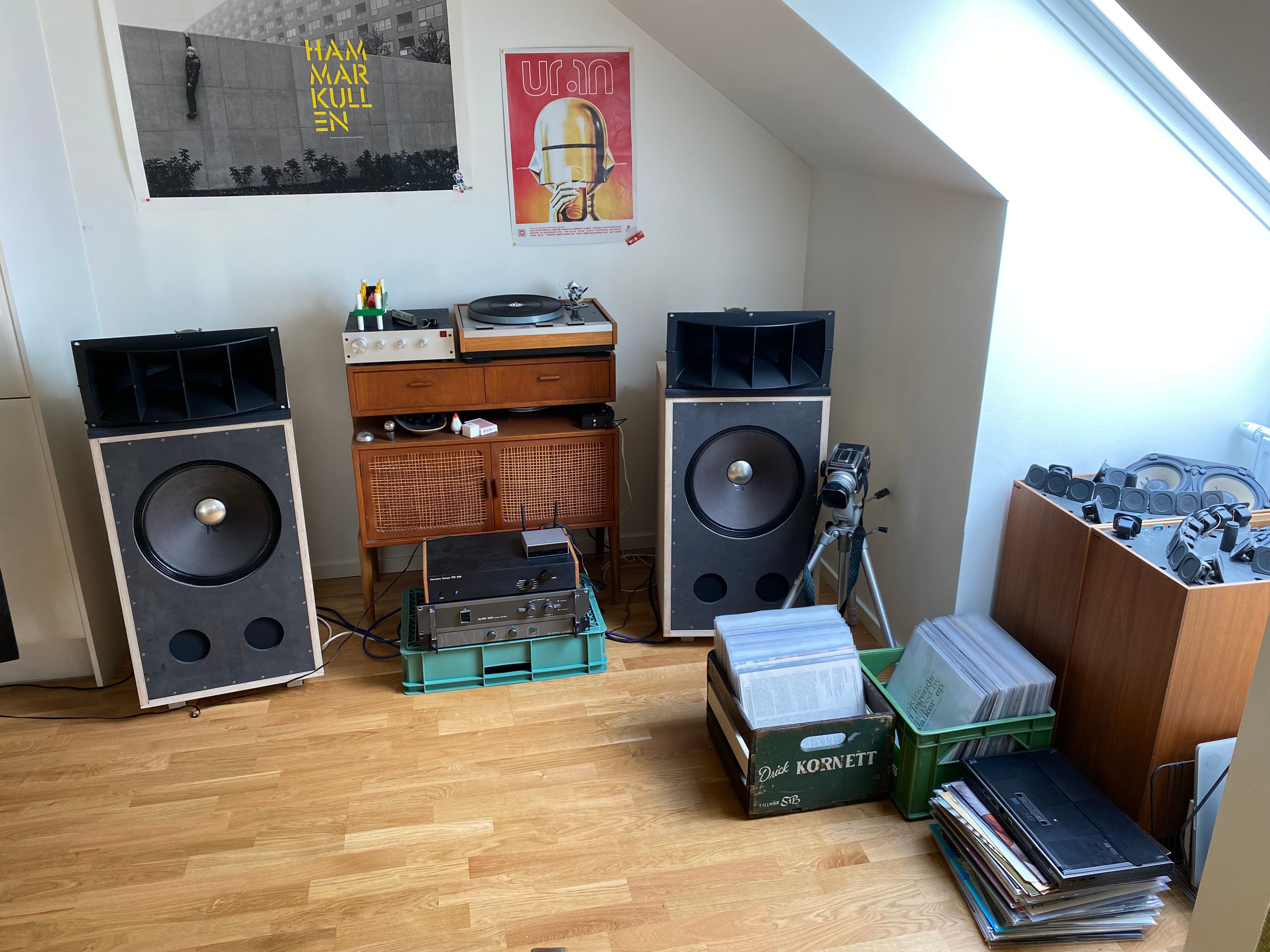

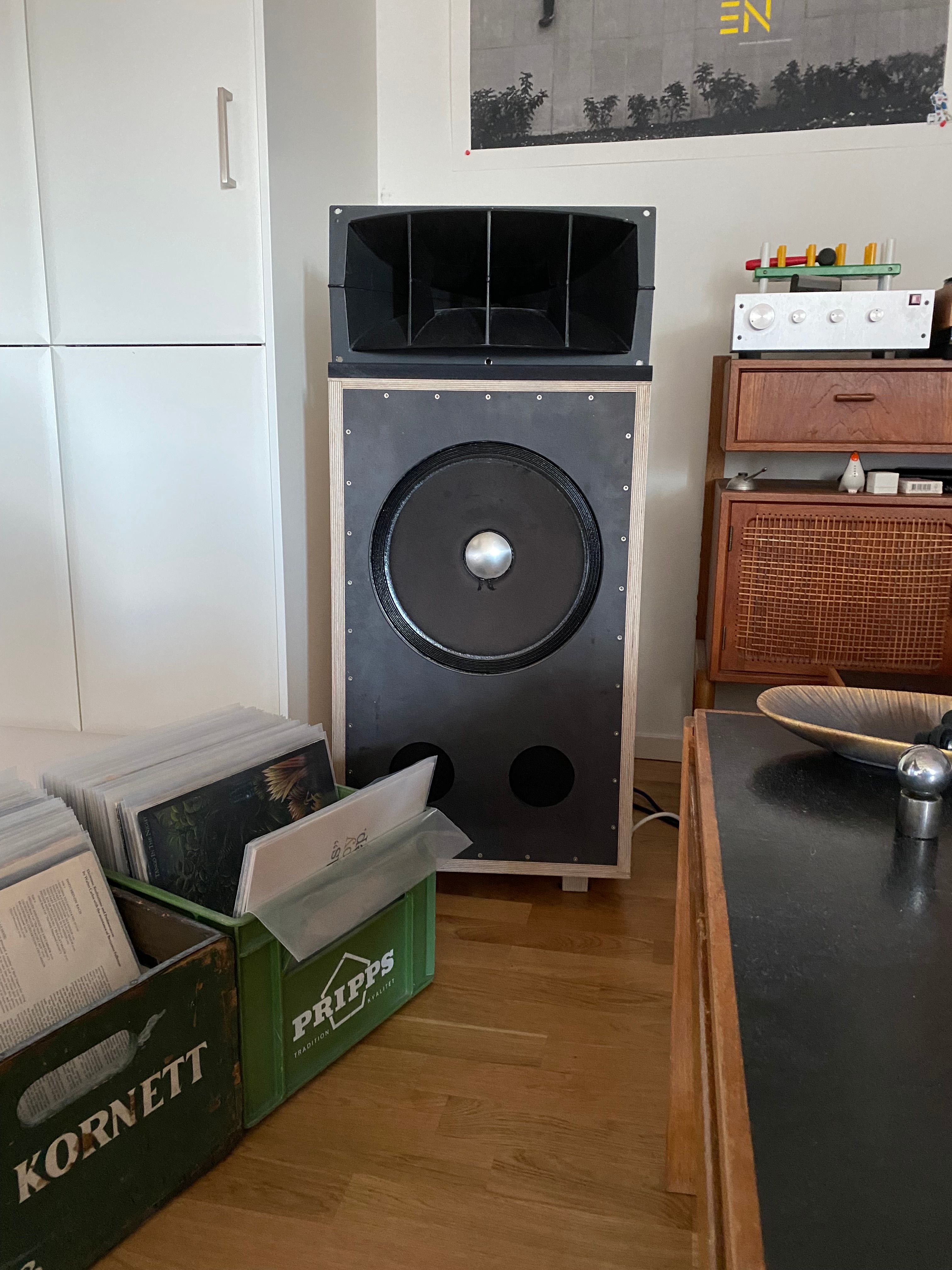

Har ju varit lite dåligt med uppdateringar från min sida... men nu äntligen spelar dom!

är kanske aningens mycket konarea för min enrummare men med lite EQ'ande i DSP'n som sköter den aktiva delningen låter det faktiskt helt ok!

Fick som jag misstänkte fuska lite och lyfta basen några db för att få det att låta bra. Nu är det "bara" kvar att fräsa till kanterna på lådorna, sandpappra och gå över dom med någon hårdvaxolja.

Slänger in lite bilder som jag tänker får tala för sig själva.

Tack för alla kommentarer och sköt om er!

[PerStromgren]

Intressant jämförelse du kan göra! Sonab OA 2212 är ju inte vad som helst...
