Experiment med DSP och DAC:ar

[RogerGustavsson]

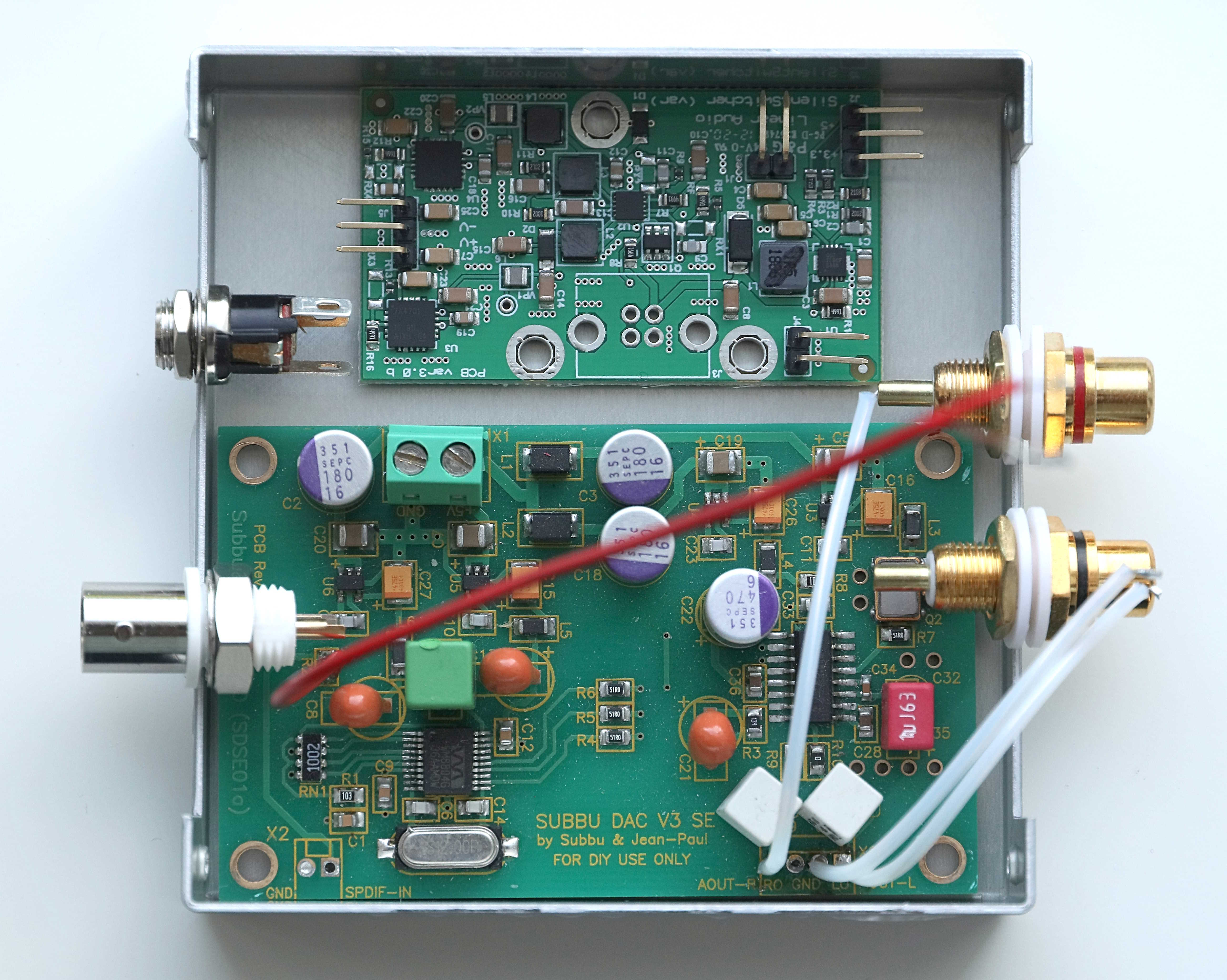

Har tänkt mig klämma in en DAC med strömförsörjning i en liten låda. Lite osäker på om jag behöver skärma av den switchade strömförsörjningen (en konstruktion av Jan Didden, https://linearaudio.nl/silentswitcher) som matas med 5 VDC? I övrigt är det SPDIF in och två kanaler ut till slutsteg. Kommer använda två sådana här, de kommer placeras vid resp. slutsteg/högtalare. Det blir lite längre kablar för den digitala signalen som kommer från en DSP som in sin tur får signal från PC (optiskt/USB).


[RogerGustavsson]

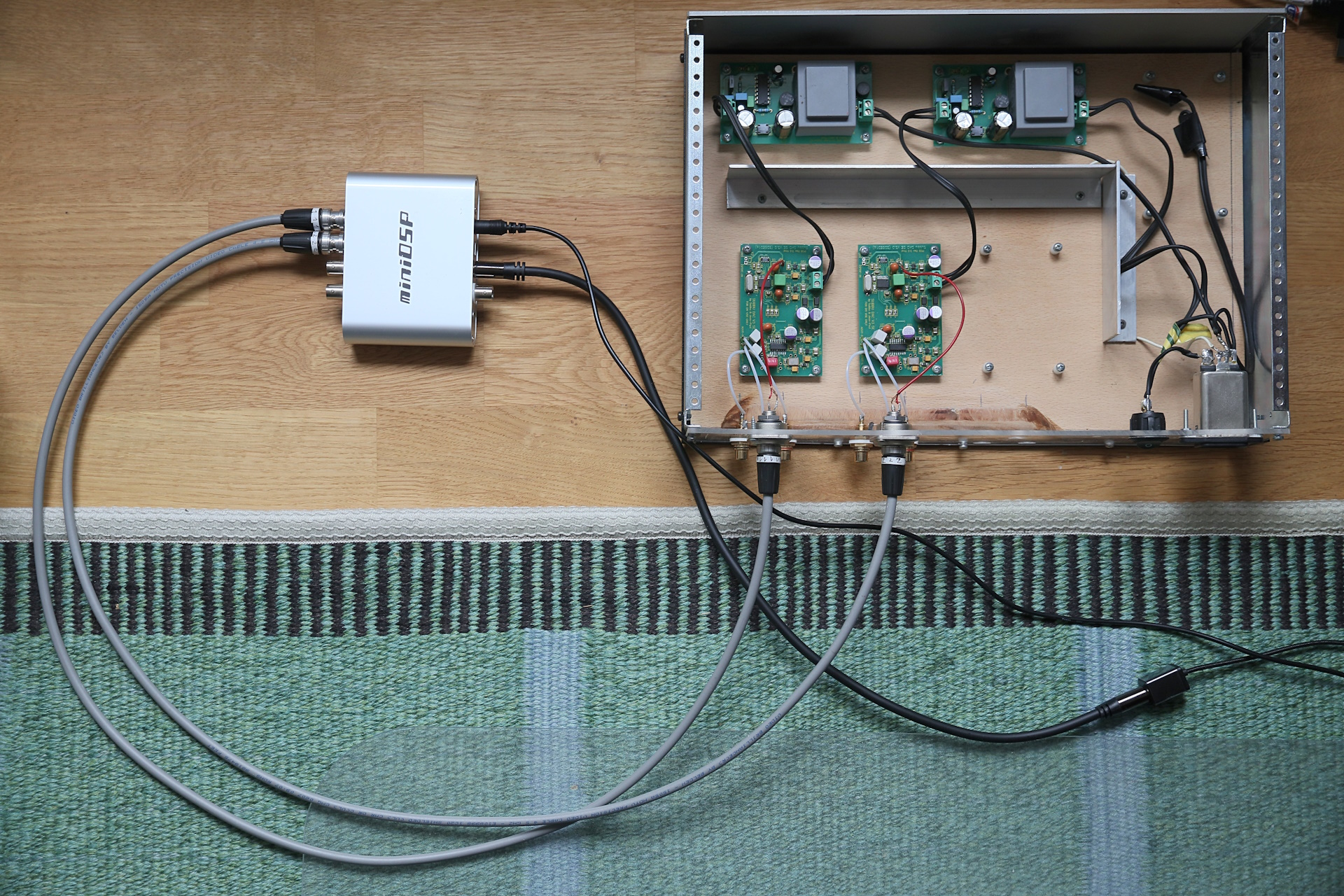

Har testat min tänkta setup, så som den kom från Kroatien, ett gör-det-själv-bygge jag fick billigt tillsammns med miniDSP nanoDIGI. Så här ser det ut:

miniDSP nanoDIGI med DAC.jpg (1.24 MiB) Visad 2393 gånger

Programmerade miniDSP nanoDIGI:n och kopplade upp allt. Inte ett ljud kom ut!

Undrar om jag programmerat rätt. Någon kanske är mera bekant med detta. Så här ser det ut i menyerna:

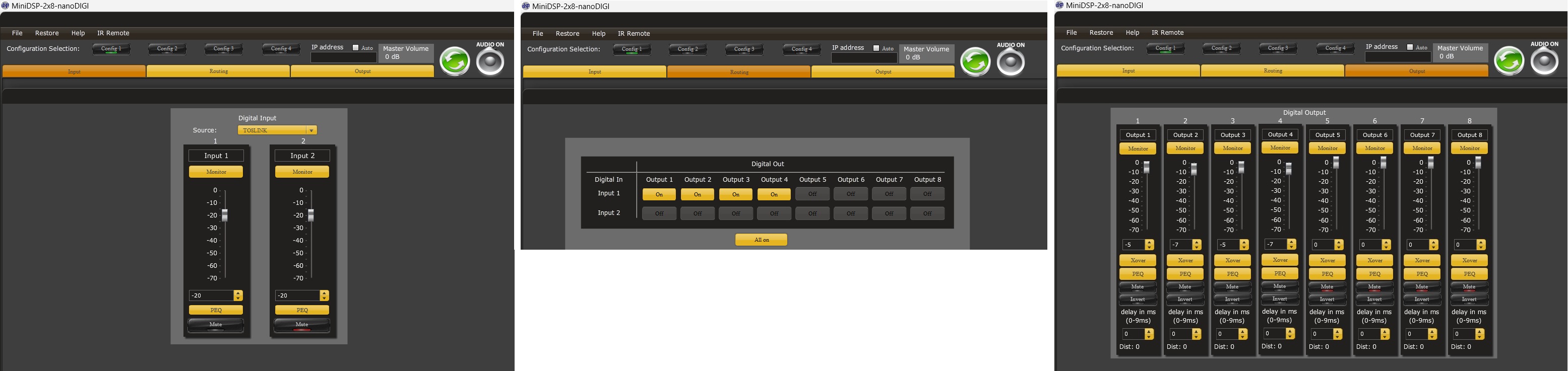

Input-routing-output

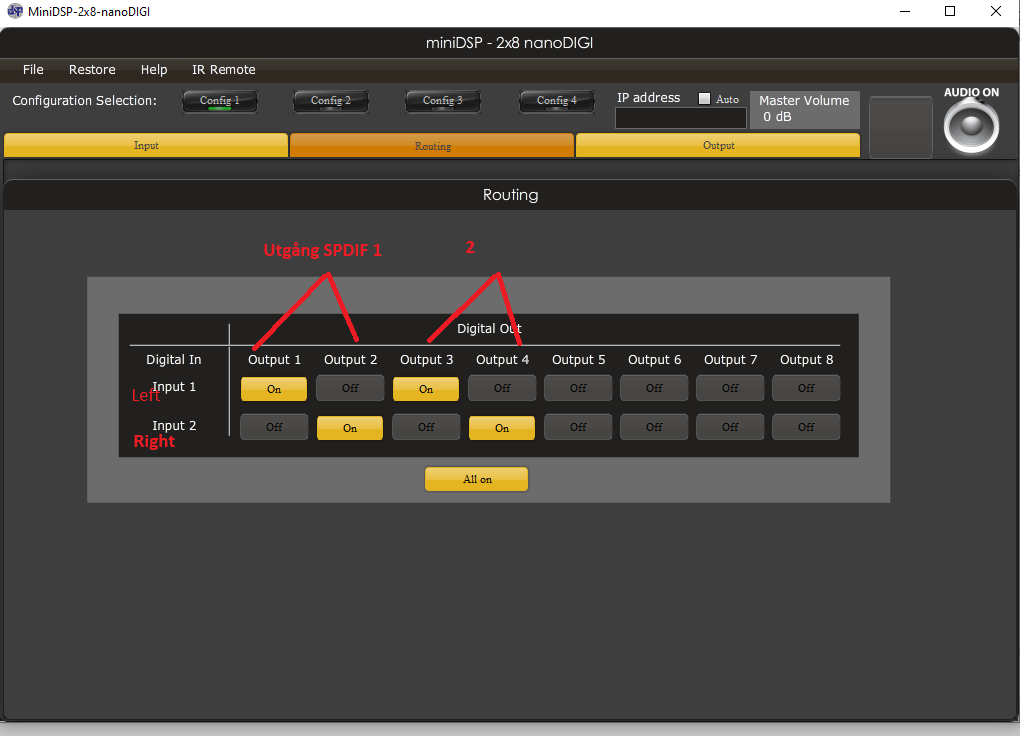

nanoDIGI input - routing - output.jpg (371.86 KiB) Visad 2393 gånger

Delning för Magnepan

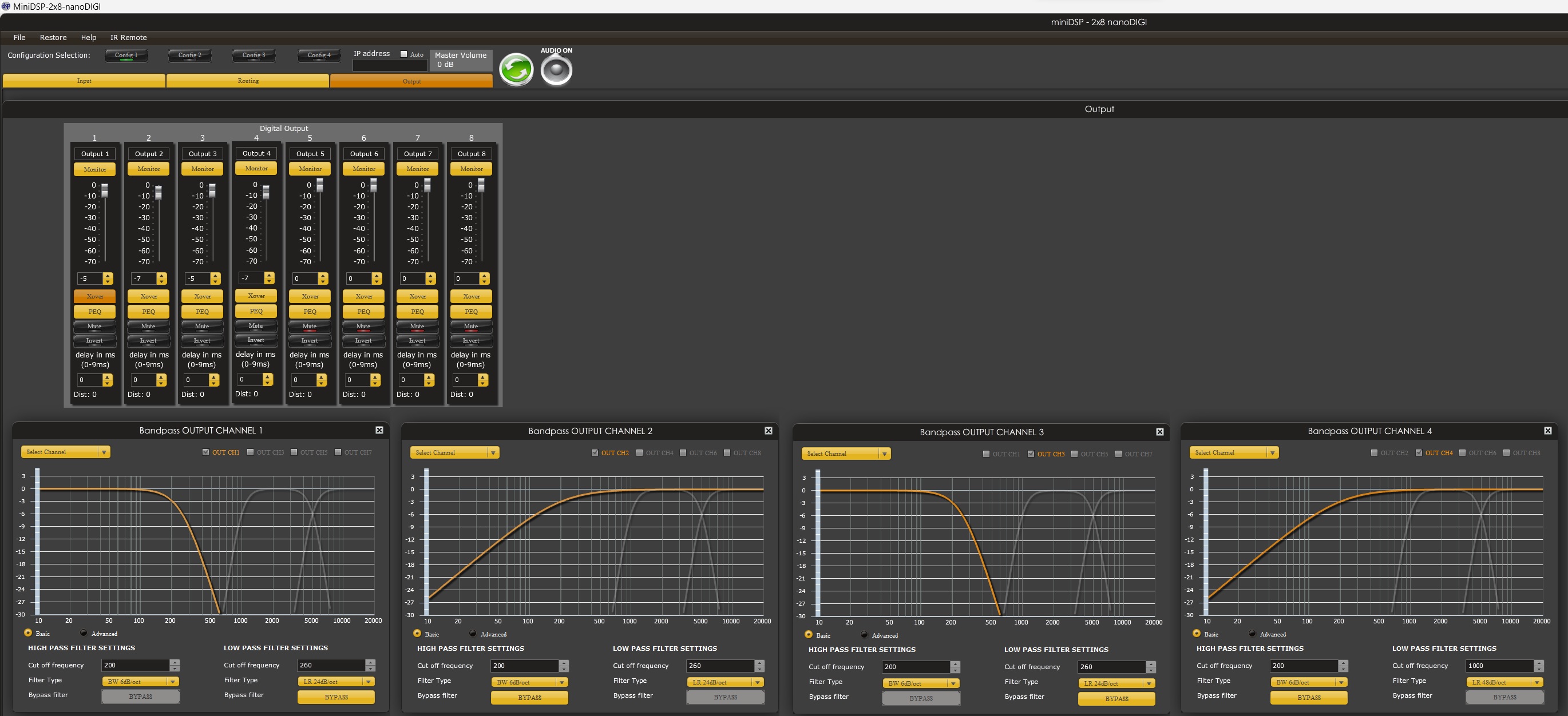

nanoDIGI crossover.jpg (591.51 KiB) Visad 2393 gånger

PEQ

nanoDIGI peq.jpg (583.32 KiB) Visad 2393 gånger

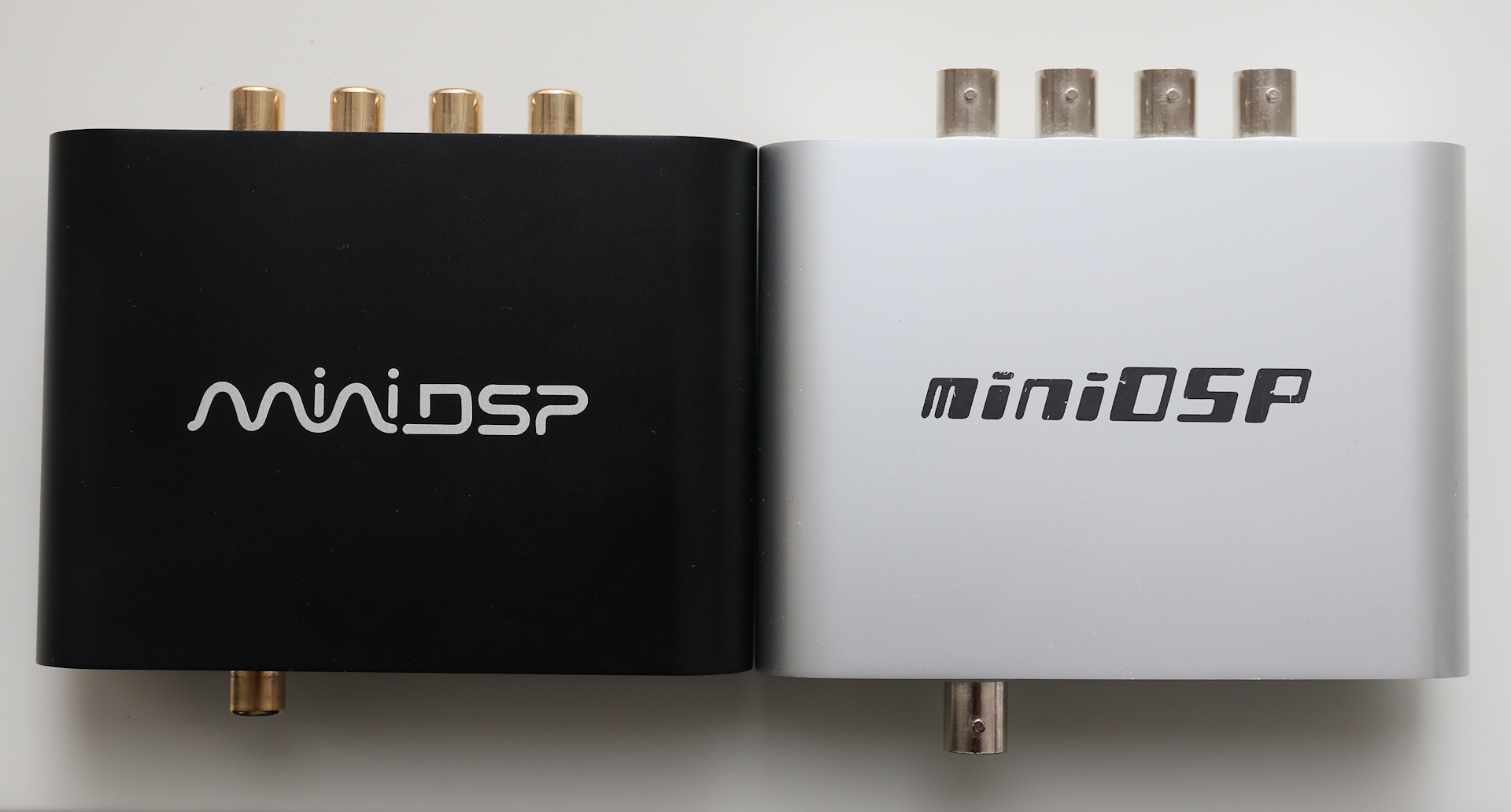

Jag har två miniDSP nanoDIGI, vet inte om det skiljer något åt förutom höljena:

miniDSP nanoDIGI.jpg (274.57 KiB) Visad 2393 gånger

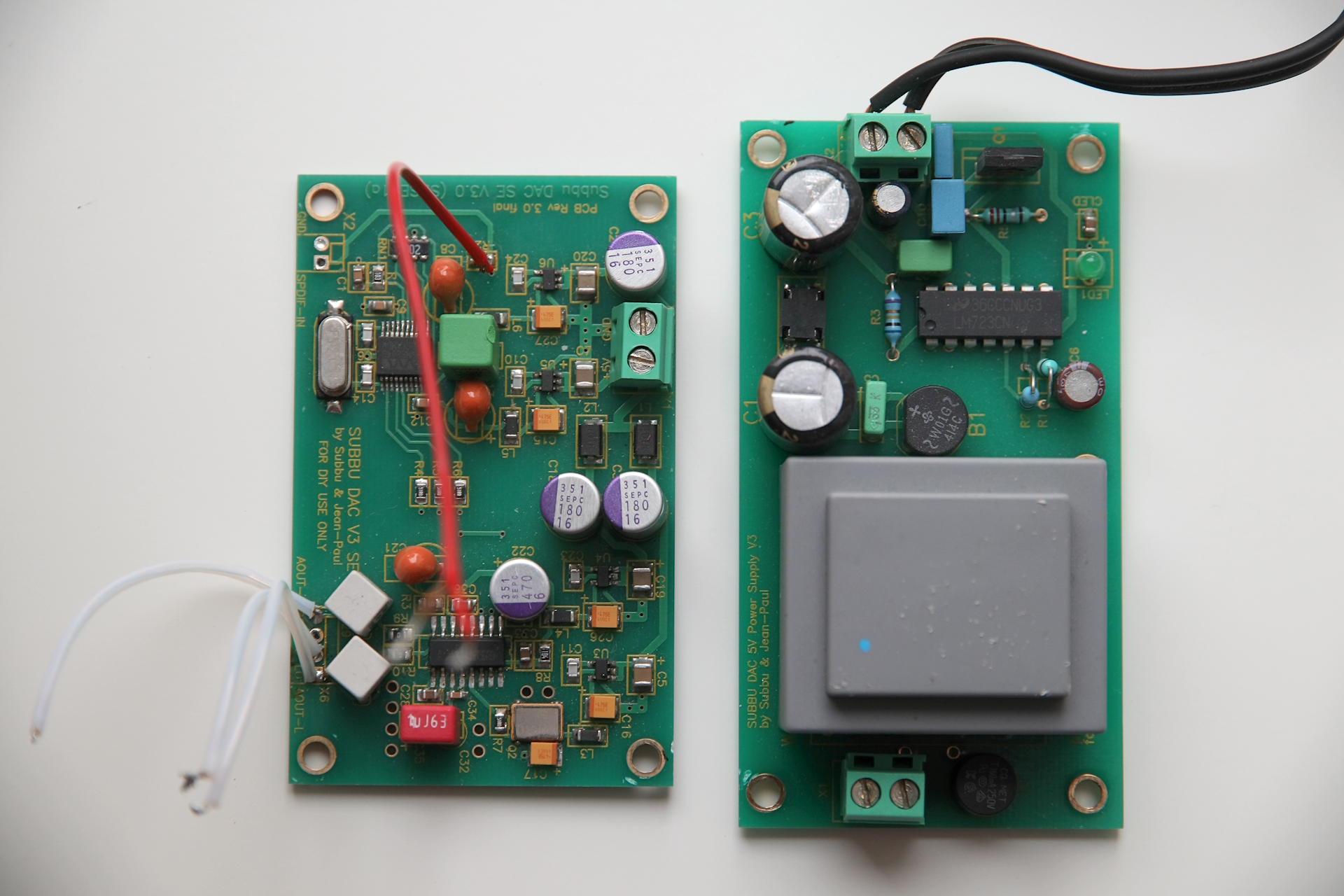

Här en stereo-DAC med strömförsörjning (3st av dessa men tanken är att göra som i inlägget ovan, en annan nätdel):

Subbu DAC V3 SE (ESS 2023).jpg (1.39 MiB) Visad 2393 gånger

[Calleberg]

Vi börjar med de lågt hängande frukterna...
Ingen kabel i nätbrunnen. Inte har du missat den, väl?

[RogerGustavsson]

Det som bilden visar är efter nedplockning. Nej, jag fick till och med en stöt när jag satte dit den. Alla indikatorlampor lyste och slutstegen var inkopplade. Prövade lite med en annan routing men det hjälpte inte. Synkade DSP:n ännu en gång men utan att ljud strömmade ur högtalarna.

[Ryssen12]

Har haft en nanidigi det som jag inte fick igång först var routingen.Hur har du kopplat ut och ingångarna på daccen?

[Solveit]

Kör du mono ut?

[juanth]

På routingmenyn finns en knapp som heter Audio on. Går den att trycka på så att den lyser? Eller står det då Audio Off?

[RogerGustavsson]

Tack för responsen!

Det är TOSLINK in och två SPDIF ut till DAC:arna.

Borde väl inte bli mono? Det är 4 kanaler ut. 2 låg pass och 2 högpass.

Audio on vet jag inte om den lyste. Måste göra om det hela.

[Solveit]

Om du tittar på min tvåvägs kanske det blir lättare.

[RogerGustavsson]

Blir att testa.

[Solveit]

Och glöm inte att ta bort mute på signal input,master input.

[RogerGustavsson]

På routingmenyn finns en knapp som heter Audio on. Går den att trycka på så att den lyser? Eller står det då Audio Off?

Klickar jag på Audio On får jag en röd stoppskylt!

[Solveit]

Klicka på den gröna så du kopplar upp dig via usb annars händer det inget.
Och glöm inte att spara!

[sammel]

Den gröna runda knappen vid Audio On ska tryckas på så kopplas datorn upp mot minidsp:n om all är ok
annars kommer felmedelanden.

[RogerGustavsson]

Får återkomma efter nästa provuppkoppling. Torrkörning mot miniDSP:n ger inga felmeddelande men om det kommer ljud ur det hela är en annan sak.

[Ryssen12]

Har du möjlighet att prova daccen kopplad till CD spelare utan dsp då ser du ju om den funkar.

[sammel]

Om det är Toslink du använder så är det rätt val på input sedan ska input 2 inte va mutad.
Sedan på routing så ska output 1 o 2 va som du gjort medan 3 o 4 ska gå från input 2
om jag tänker rätt.

[RogerGustavsson]

Åter hemma och har lagt in nedanstående inställningar (crossover och PEQ oförändrade) enligt era råd. Har för säkerhets skulle dragit ner nivåerna på in- och utgångar.

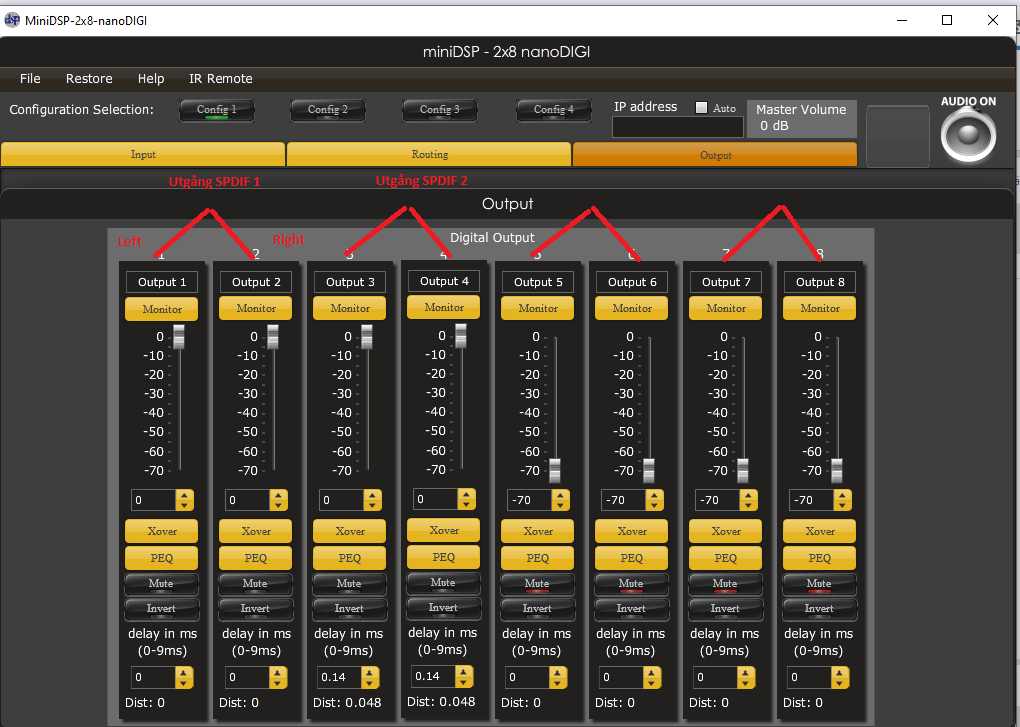

new settings.jpg (412.17 KiB) Visad 2198 gånger

[sammel]

Hur du routar input 1 o 2 har med hur du valt left och right att göra.
Eftersom du har output 1 till V subb o 2 till V topp så bör Input 1 routas till input 1
och input 2 till output 3 o 4.

[sammel]

Funderar hur dacarna vet vilken kanal dom ska plocka ljudet ifrån.
Det bör väl ske någon routing där också.

[RogerGustavsson]

Hur du routar input 1 o 2 har med hur du valt left och right att göra.
Eftersom du har output 1 till V subb o 2 till V topp så bör Input 1 routas till input 1
och input 2 till output 3 o 4.

Låter rimligt. Följde bara Solveits råd. Ännu inget uppkopplat.

Funderar hur dacarna vet vilken kanal dom ska plocka ljudet ifrån.
Det bör väl ske någon routing där också.

DAC:arna hänger på varsin SPDIF, Output 1 och 2 på DSP:n.

[Solveit]

Jag tycker man får bättre översikt om man sätter basarna på Output 1 och 2 till en DAC och diskanterna på 3-4 till den andra.
Och att man kanske belastar Dac:arna jämnare om det nu spelar någon roll.

[sammel]

Jag tycker man får bättre översikt om man sätter basarna på Output 1 och 2 till en DAC och diskanterna på 3-4 till den andra.
Och att man kanske belastar Dac:arna jämnare om det nu spelar någon roll.

Det är inte fel. Tänkte bara
som Roger har lagt delningen.
Själv har jag gjort ungefär som Roger.

[RogerGustavsson]

Bör kanske förtydliga att det kommer sitta en DAC vid resp. slutsteg. Borde innebära att jag ska "routa" Input 1 till Output 1 och 2 osv. Det går ju en SPDIF-kabel till resp. (stereo)DAC.

[sammel]

Bör kanske förtydliga att det kommer sitta en DAC vid resp. slutsteg. Borde innebära att jag ska "routa" Input 1 till Output 1 och 2 osv. Det går ju en SPDIF-kabel till resp. (stereo)DAC.

Det borde ju fungera. Såg nu att dsp:n har 2 kanaler per SPDIF , så det borde ju gå
Trodde det var en för alla.

[sammel]

En sak som du säkert vet men utifall inte så behövs ju en USB
konektion mellan dator o dsp för att föra över inställningarna.

[RogerGustavsson]

En sak som du säkert vet men utifall inte så behövs ju en USB
konektion mellan dator o dsp för att föra över inställningarna.

Jo, har ju haft en miniDSP av annat slag i flera år... Nu har jag upptäckt att något trots allt är knas, ser inget utslag på nivåmätarna i nanoDIGI:n. Det ögr jag i den tidigare varianten med AD-DA. Verkar existera flera olika fimrware till nanoDIGI.

[Kalle_H]

En sak som du säkert vet men utifall inte så behövs ju en USB
konektion mellan dator o dsp för att föra över inställningarna.

Jo, har ju haft en miniDSP av annat slag i flera år... Nu har jag upptäckt att något trots allt är knas, ser inget utslag på nivåmätarna i nanoDIGI:n. Det ögr jag i den tidigare varianten med AD-DA. Verkar existera flera olika fimrware till nanoDIGI.

Synkar verkligen miniDSP:n med datorn?
Prova att klicka på den gröna knappen med pilarna på för att få igång synken.

[Solveit]

Du kanske har en gammal?

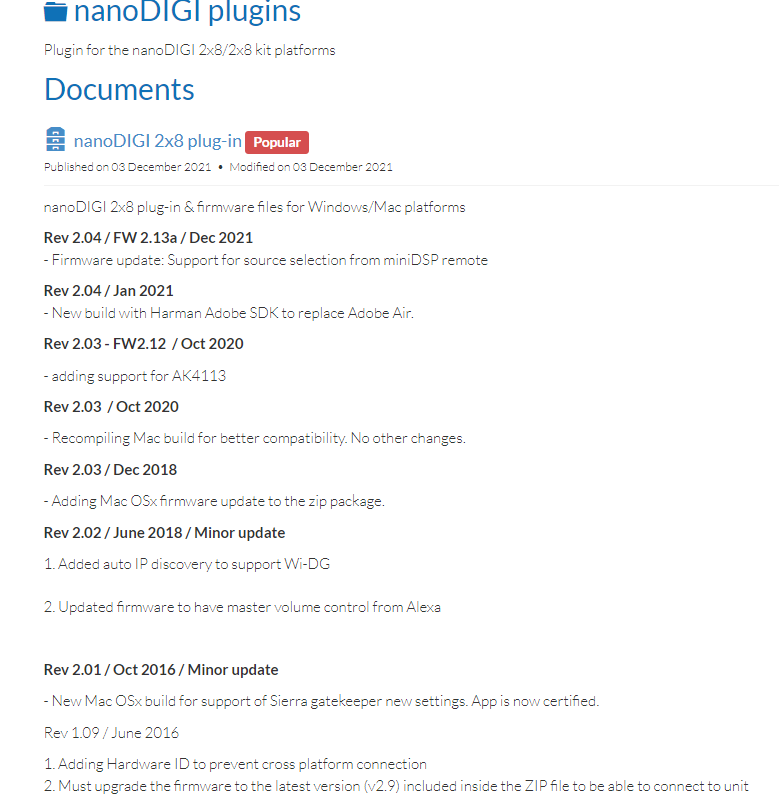

Dom ändrade här:
Rev 2.04 / Jan 2021
- New build with Harman Adobe SDK to replace Adobe Air.

[Solveit]

Eller du kanske måste ominstallera med USB inkopplad.
