Omniringar

Hemmapulare debatterar lämpligen i detta forum.

Moderator: Redaktörer

Användarvisningsbild
Prozac

Inlägg: 703
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: OB or not OB? Omni!

Inläggav Prozac » 2023-12-15 11:26

solhaga skrev:
Jag har 12 stycken av varje element (baselement och diskantelement), det vill säga sex stycken per sida.

Vad kan man då göra med dem?


Ett par mini Hugin/munin?

Ha en fortsatt trevlig dag.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: OB or not OB? Omni!

Inläggav solhaga » 2023-12-15 14:15

idea skrev:
solhaga skrev:Att bara fysiskt vända och fasvända på en bashögtalare gav inte något positivt, i varje fall inte så att det lockar mig att ta fram sågen.
Så jag passar nog på kardoid.

Men jag skulle kanske döda min andra älskning; SALSA!
I varje fall göra en studie, om ni hänger med.


Nej varför skulle den det? I en sluten låda så funkar den ju som en monopol vid dessa frekvenser. I en öppen låda hade det ju varit något helt annat men vid dessa fekvenser är det troligt att akustisk kortslutning sänkt känsligheten avsevärt.


Det var en test av detta:
Calleberg skrev:
solhaga skrev:De som står på golvet är subbasar, de som ligger på subbasarna är basar.


Jamendåså :)
Då testar du såklart med "basarna" som dipoler, och subbarna låter du vara. Du kan välja med delningen till subbarna hur lågt du vill att det skall dipolas, i testsyfte alltså.

Antingen så upptäcker du då att kvasidipoler eventuellt kan vara det bästa sedan skivat smör... och gå vidare med en lite mer optimerad lösning...
Eller så får du det här dipolandet ur kroppen och kan gå vidare i livet, en erfarenhet rikare. :) Your move... :)

Edit: Jag tror absolut det kan finnas fördelar med dipoler i det område som dina basar spelar idag, speciellt med så goda förutsättningar för det som du har i ditt lyssningsrum.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: OB or not OB? Omni!

Inläggav solhaga » 2023-12-15 14:29

Prozac skrev:
solhaga skrev:
Jag har 12 stycken av varje element (baselement och diskantelement), det vill säga sex stycken per sida.

Vad kan man då göra med dem?


Ett par mini Hugin/munin?

[ Bild ]


Jag hade en slik uppsättning, fast med EAD60. Men det blev inget liv i musiken.
Jag byggde senare både raka, böjda och CBT linjespelare med elementen med samma resultat; inget liv i musiken.

Hur blir dessa Hugin/Munin omnidirektionella?

Användarvisningsbild
Nissep

Inlägg: 246
Blev medlem: 2011-11-07

Re: OB or not OB? Omni!

Inläggav Nissep » 2023-12-15 15:02

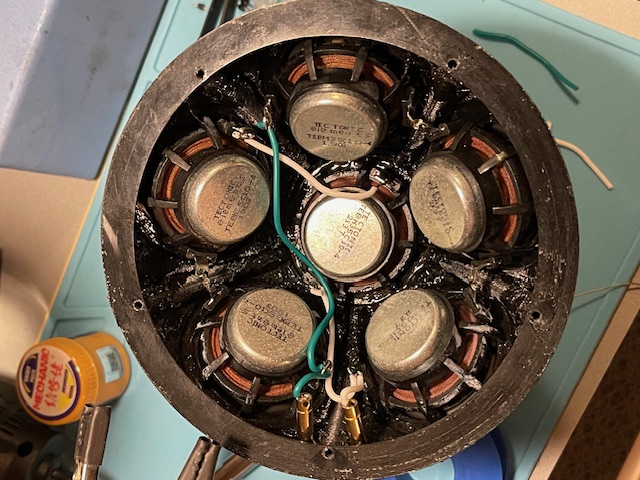

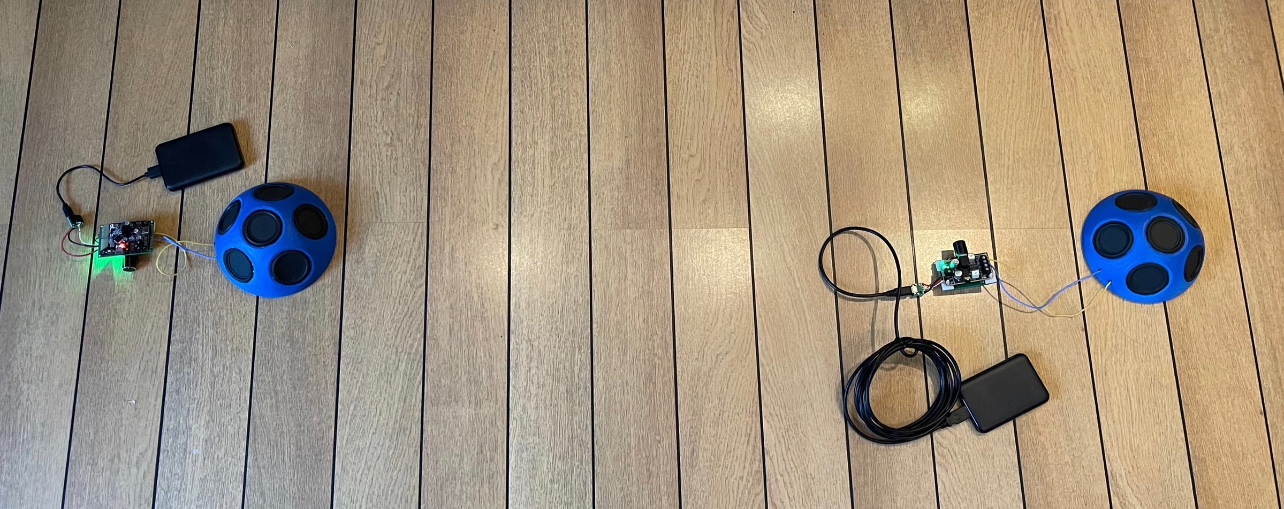

Jag har varnat Solhaga redan men, jag har ju testat samma BMR som han har och mitt test var inte fritt från hörbara utsläckningar med rosa brus, däremot med musik så är det klart svårare att höra med örat.
Bilagor
Plottrigt
Norsonictribute

Användarvisningsbild
Prozac

Inlägg: 703
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: OB or not OB? Omni!

Inläggav Prozac » 2023-12-15 15:48

solhaga skrev:
Hur blir dessa Hugin/Munin omnidirektionella?


Genom att bygga nåt sånt här anskrämligt? :D

Ha en fortsatt trevlig dag.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: OB or not OB? Omni!

Inläggav solhaga » 2023-12-15 15:59

Nissep skrev:Jag har varnat Solhaga redan men, jag har ju testat samma BMR som han har och mitt test var inte fritt från hörbara utsläckningar med rosa brus, däremot med musik så är det klart svårare att höra med örat.

Tack för varningen och bilderna, NisseP.
Dessa är avsedda för monterage i taket?

Min idé är en framåtriktad halvsfär med justerbara vinklar på elementen i både höjd- och sidled.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: OB or not OB? Omni!

Inläggav solhaga » 2023-12-15 16:05

Prozac skrev:
solhaga skrev:
Hur blir dessa Hugin/Munin omnidirektionella?


Genom att bygga nåt sånt här anskrämligt? :D

[ Bild ]

Åhå, det lär jag kunna slå.

Användarvisningsbild
Nissep

Inlägg: 246
Blev medlem: 2011-11-07

Re: OB or not OB? Omni!

Inläggav Nissep » 2023-12-15 16:54

Tack för varningen och bilderna, NisseP.
Dessa är avsedda för monterage i taket?


Golv, bord, tak, vägg.fritt fram att välja.

Fast i ärlighetens namn bara ett experiment och internt skämt eftersom vi använder Norsonics rundstrålande i jobbet.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: OB or not OB? Omni!

Inläggav solhaga » 2023-12-16 11:17

Jag tänker utgå från ett par av dessa:

Med ett par franska klossar kan jag hänga korgarna på subbasarna:

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: Omni!

Inläggav solhaga » 2023-12-17 21:24

Jag räknar med att det får plats sex stycken tolv centimeter breda kabinett på varje ring.
Det blir en ring med baskabinett och en ring ovanför för diskantkabinetten.
I varje kabinett finns ett hål med samma sektorvinkel som ringen, varje kabinett kan alltså dels skjuvas i sidled och dels tiltas helt individuellt.

Bredden på kabinetten ges av baselementen:

Därav följer att diskantelementens baffel blir onödigt stor, elementen är ju bara två tum jämfört med basarnas tre tum:

Så en första designfråga är om jag skall göra en nätt vågledare eller minska bredden på diskantkabinetten.

En andra är om baskabinetten skall vara portade eller inte.
En lösning är ju att göra portarna pluggbara.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: Omni!

Inläggav solhaga » 2023-12-19 11:15

Steg ett, ta bort näthållarna:

Användarvisningsbild
Prozac

Inlägg: 703
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: Omni!

Inläggav Prozac » 2023-12-20 11:21

@solhaga, jag har svårt att visualisera det här, kan du göra en skiss?
Ha en fortsatt trevlig dag.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: Omni!

Inläggav solhaga » 2023-12-20 11:27

Det är på gång.

Användarvisningsbild
Prozac

Inlägg: 703
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: Omni!

Inläggav Prozac » 2023-12-20 12:03

solhaga skrev:Det är på gång.


Tack, spännande!
Ha en fortsatt trevlig dag.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: Omniringar

Inläggav solhaga » 2023-12-20 15:23

En snabb rendering för tweeterringen:

Från ovan:

Isometriskt:

Fronten är här 125 mm bred och 100 mm hög. Med dubbla, fyllda med gips, väggar med mera, siktar jag på en effektiv volym på 0,4 l.

Här kan ni vända och vrida själva.

Användarvisningsbild
Prozac

Inlägg: 703
Blev medlem: 2003-09-25
Ort: Väster om Sthlm

Re: Omniringar

Inläggav Prozac » 2023-12-20 16:24

Spännande men den ser inte helt omni-spridande ut?
Ha en fortsatt trevlig dag.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: OB or not OB? Omni!

Inläggav solhaga » 2023-12-20 18:30

Prozac skrev:Spännande, men den ser inte helt omni-spridande ut?


Ja, just det. Detta är ju faktiskt.io.

solhaga skrev:Min idé är en framåtriktad halvsfär med justerbara vinklar på elementen i både höjd- och sidled.


Min idé med avseende på att jag inte har sett en dylik uppsättning någon annanstans; det kanske är ett helt dödfött tankeexperiment.

Framåtriktad med avseende på att jag inte kan ha dessa den föreskrivna metern ut i rummet.

Halvsfär med avseende på direkt ljudtryck, inte varifrån detta ljudtryck emanerar.

Justerbara med avseende på att kabinetten kan låsas i ett läge medelst en ställskruv.

Vinklar i relation till rakt fram, det vill säga normalen mot planet som basketkorgen är monterad på.

Med element avses inte byggelement eller radiatorer utan högtalarelement; det skulle nog ha stått kabinett.

Med höjdled menas att de (se element ovan) kan lutas runt sin infästning i ringen.

Med sidled menas att de kan skjutas längs ringen i horisontalled.
Skulle behov uppstå att ha dom längre bak än vad basketringens infästningar tillåter, så går det att "hoppa över" dessa.

Med dylik menas inte att den har någonlunda samma egenskaper som lös lera utan det menas liknande.

Användarvisningsbild
sammel

Inlägg: 2041
Blev medlem: 2013-11-17
Ort: Oskarshamn

Re: Omniringar

Inläggav sammel » 2023-12-20 19:44

Mycket intressant Solhaga.
Jag följer i stilla förundran :)
Min anläggning Nätverksspelare - Azur 851N. DSP - OpenDRC-DA8. Slutsteg CVA 535. A800.
XLI 2500. Hembyggda högtalare med SB acustic, Satori o BMS element
https://freesound.org/home/

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: Omniringar

Inläggav solhaga » 2023-12-21 15:55

Tack sammel.

Vad det gäller vågledare för diskantkabinetten, så gör jag två varianter av kabinetten.
En utan vågledare och en med för att sedan jämföra.
BMR:erna har ju mycket riktigt en stor spridningsvinkel som i det här sammanhanget inte är önskvärd, som NisseP påpekade ovan.

Vad gjorde dina vågledare för inverkan på spridningen och ljudupplevelsen?

Användarvisningsbild
sammel

Inlägg: 2041
Blev medlem: 2013-11-17
Ort: Oskarshamn

Re: Omniringar

Inläggav sammel » 2023-12-21 16:30

solhaga skrev:Vad gjorde dina vågledare för inverkan på spridningen och ljudupplevelsen?


Jag jämförde aldrig med och utan, hade bara bestämt mig för att testa vågledare och jag gillar det, de
ger ju även lite mer spl i lägre diskanten. Lite mer riktat var väl nåt jag sökte, Har väl tidigare varit inne
på mer spridning till varje pris.
Min anläggning Nätverksspelare - Azur 851N. DSP - OpenDRC-DA8. Slutsteg CVA 535. A800.
XLI 2500. Hembyggda högtalare med SB acustic, Satori o BMS element
https://freesound.org/home/

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: Omniringar

Inläggav solhaga » 2024-01-03 19:56

BMR-lådan äntligen klar efter några dagars funderingar om vågledare, baffelsteg mm.


Om ni vill snurra själva.

Användarvisningsbild
solhaga

Inlägg: 2378
Blev medlem: 2014-04-25

Re: Omniringar

Inläggav solhaga » 2024-01-29 19:56

Ett par prototyper blev utskrivna; BMR-lådan sitter på basketringen, TB-lådan ligger i bakgrunden:

Men användningsfallet försvann i och med att jag svängde runt mina övriga högtalare 90° i rummet.
Så om inget annat dyker upp, så avslutas arbetet med omniringar; är det någon som vill ha en basketkorg är har jag tre stycken omodifierade.

Men jag envisas med att försöka få till 3D-utskrivna högtalare, nu som surroundhögtalare här.
