Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:33

Bygg en apparatlåda ur din skrotlåda eller skaffa grejerna gratis eller nästan gratis.
Det är ofta ett problem när man skall införskaffa en enkel låda av metall för en elektrisk krets man byggt. Ofta kan lådan bli flera gånger dyrare än elektroniken. Här nedan visar jag hur man snabbt och enkelt bygger en låda så gott som utan kostnad eller för en låg kostnad.


Plåten som behövs plockar jag ur plåtlådan. Där har jag bland annat plåtar från datorer. Datorer har ofta plåt med luftgaller mm. Dem kan man använda till mycket. I detta fall bygger jag dock utan luftgaller.

Här klipper jag ut bitarna ur plåtsidor från datorer efter att jag bestämt måtten. I detta fall 270mm djup, 150mm bred och 50 mm hög:




De färdigklippta plåtarna:





Vinkel”stål” i aluminium var jag tvungen att köpa in:




Plåtarna tvättade (saknas två av dem här):





En sådan här använder jag när jag vinkelsågar:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:35

Mäter längden på vinkeln:




Skall limma fast vinklarna i botten med kontaktlim:





Limmat. Det är inte nödvändigt att limma men det blir lättare att borra sedan och lådan blir stabilare:





Limmat:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:37

Mäter ut var jag skall borra:




Färdigmätt:




Använder skruvar jag har i skruvlådan. Dessa är inte optimala men det är vad jag har:




Borrat och skruvat. Använder kraftigare skruv och mutter i bottendelen så att den kan bära en högre vikt:





Undersidan:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:39

Mäter ut och borrar hål i frontpanelen. Fyra skruvar får räcka:




Märker ut och borrar för frontpanelen:




Borrat:




Frontpanelen monterad. Här använder vi inget lim för resterande plåtar skall kunna demonteras:





Vi gör på samma sätt för bakpanelen men här sätter vi skruvar också i mitten för att de skall ofta ha en kontaktbrunn monterad som behöver mer styrka (hålet för övre skruven inte borrat ännu):





Skruvarna i bakpanelen från insidan:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:41

Vinklar sågas också till för front och bakpaneler. Här är de monterade:




Övre vinkeln fastskruvad visad från insidan. Jag borrar ett mindre hål på platser där plåtar skall kunna demonteras. Sedan gängas hålen av skruvarnas gängor. På så vis behövs inga muttrar på insidan:





Nu lägger jag på locket och borrar med mindre borr så att skruvarna själva gör gängor när de skruvas i:





Skruvarna iskruvade på locket och vinklar för sidorna på locket mäts ut och sågas till. Jag mäter ut var det skall borras och gör detta för första hålet som jag sedan skruvar fast. Blir enklare med resterande hål sedan:
Senast redigerad av xmag 2023-12-10 22:47, redigerad totalt 1 gång.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
peterh

Inlägg: 3503
Blev medlem: 2016-04-15
Ort: Göteborg förstås !

Re: Bygg en apparatlåda ur skrotlådan

Inläggav peterh » 2023-12-10 22:43

:D
Visa mer !
Älskar musik, driver numera Tubular-well, välljud med garanti.

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:44

När locket är på plats gör vi på samma sätt med sidorna, fortfarande med mindre borr så att skruvarna kan gör egna gängor i vinklarna:





Här är sidorna monterade, lådan syns från baksidan:






Från baksidan:





Nu kan locket skruvas bort. Jag väljer att skruva bort ovansidans skruvar vid fronten och bakstycket samt skruvarna längst ner efter sidorna. På så sätt får man mer utrymme att jobba inne i lådan. Resterande skruvar kan sedan förses med muttrar för att göra lådan stabilare:






Lite andra vyer:










Denna låda tog ca en timma att bygga och kostade inte mycket. En motsvarande fabriksbyggd låda av plåt med samma mått kan gå på runt 500kr att köpa.



Har letat på nätet efter liknande som mitt bygge men hittar nästan bara plastlådor.
Fabrikslådor i metall med ungefär samma mått (2023):
Elfa 1.087kr
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:44

peterh skrev::D
Visa mer !

Det kom mer men nu är det slut.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-10 22:56

Mina skruvar jag hade hemma för tillfället var inte optimala för denna låda. Skall byta ut dem till mer diskreta skruvar. Kanske den svarta typen av dessa:
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
Fostex

Inlägg: 2710
Blev medlem: 2003-10-09
Ort: Stockholm

Re: Bygg en apparatlåda ur skrotlådan

Inläggav Fostex » 2023-12-12 00:05

Kul att du delar med dig! Precis som du säger är chassien för oss självbyggare inte något man köper i dussinhandeln direkt. Och dyrt blir det.

Jag har många gånger tänkt att jag ska testa att bocka till enklare chassien av U-profiler i plåt, men ännu inte kommit så långt.
Mycket kul - lite tid

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-12 03:05

Fostex skrev:Kul att du delar med dig! Precis som du säger är chassien för oss självbyggare inte något man köper i dussinhandeln direkt. Och dyrt blir det.

Jag har många gånger tänkt att jag ska testa att bocka till enklare chassien av U-profiler i plåt, men ännu inte kommit så långt.

Exakt!
Det är svårt att komma igång men så fort jag tog i plåtsaxen gick det fort. När det var klart tyckte jag också det gick lätt.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Lasse-

Inlägg: 2612
Blev medlem: 2008-01-15

Re: Bygg en apparatlåda ur skrotlådan

Inläggav Lasse- » 2023-12-13 21:59

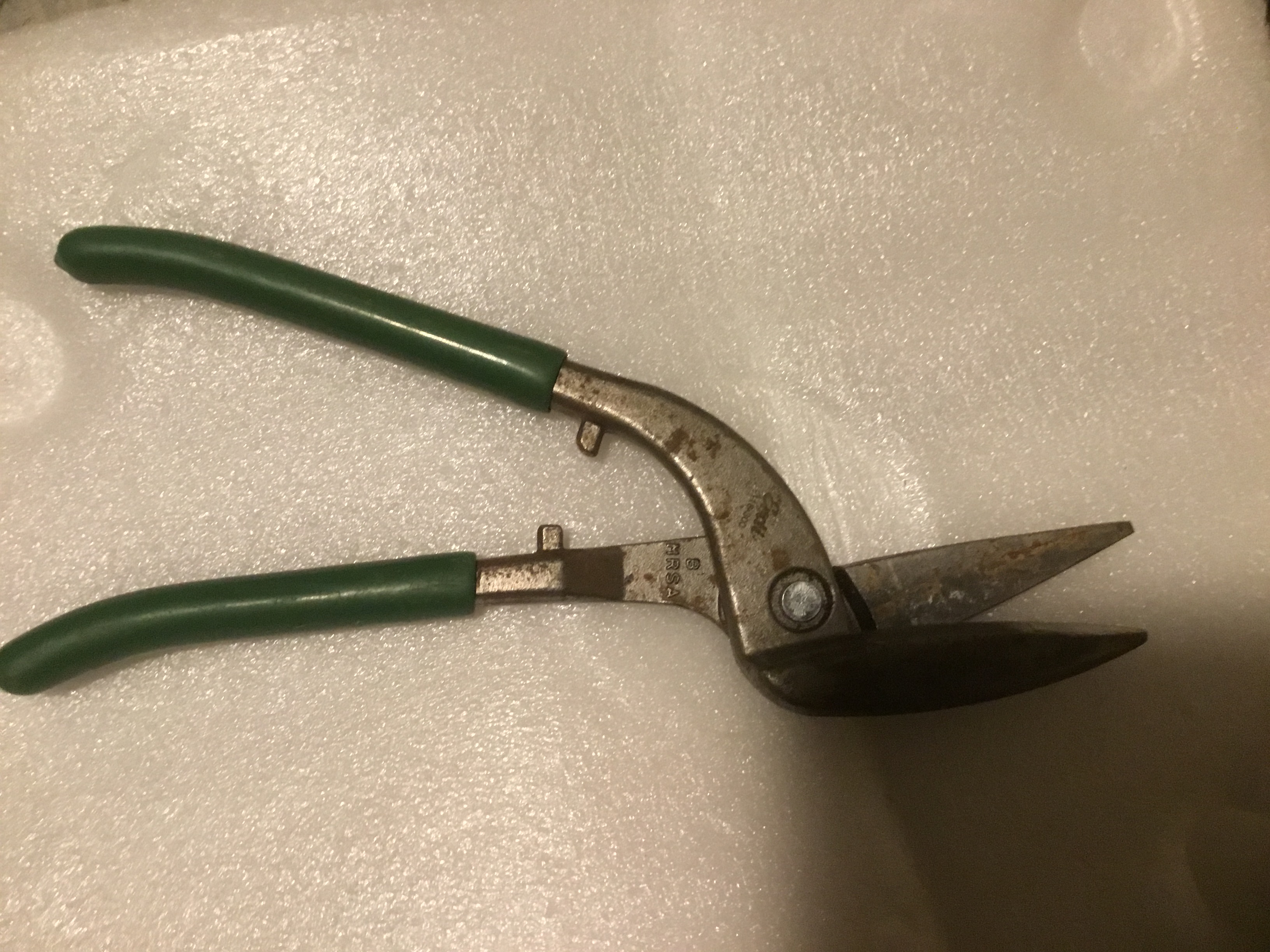

Kör med en sån här plåtsaxen som man kan klippa rätt igenom plåten finns på Bauhaus och kostar ungefär 350 kr att köpa
Bilagor

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-14 01:24

Lasse- skrev:Kör med en sån här plåtsaxen som man kan klippa rätt igenom plåten finns på Bauhaus och kostar ungefär 350 kr att köpa

Ja, den är bra. Samma teknik använder min stora bänksax.
Sluta trakassera eller kränka varandra, det är ett effektivt sätt att jaga bort folk från forumet och det vill vi ju inte, eller hur!

Användarvisningsbild
Hoffen

Inlägg: 155
Blev medlem: 2009-06-10
Ort: Latrineholm, the armpit of Sörmland

Re: Bygg en apparatlåda ur skrotlådan

Inläggav Hoffen » 2023-12-14 09:16

Jag gillar den något brutala designen med M6 skruv- och mutterförband :D

Fråga : Varför använder du inte självborrande montageskruv i stället? Något diskretare skruvskallar och tillräckligt hållbart.

mvh.

Användarvisningsbild
xmag

Inlägg: 2793
Blev medlem: 2021-01-12

Re: Bygg en apparatlåda ur skrotlådan

Inläggav xmag » 2023-12-14 11:25

Hoffen skrev:Jag gillar den något brutala designen med M6 skruv- och mutterförband :D

Fråga : Varför använder du inte självborrande montageskruv i stället? Något diskretare skruvskallar och tillräckligt hållbart.

mvh.

Jo, tanken var att ta av det jag har hemma. Köpa skruv för detta projekt skulle liksom vara fusk.
Men jag kommer att byta de skruvar som syns. Blir lite väl brutalt så här. Behåller de jag har i botten.
