Hjälp mig felsöka min ClonAc 2.5

[The Mattias]

Hej,

Jag har inte byggt dem själv.

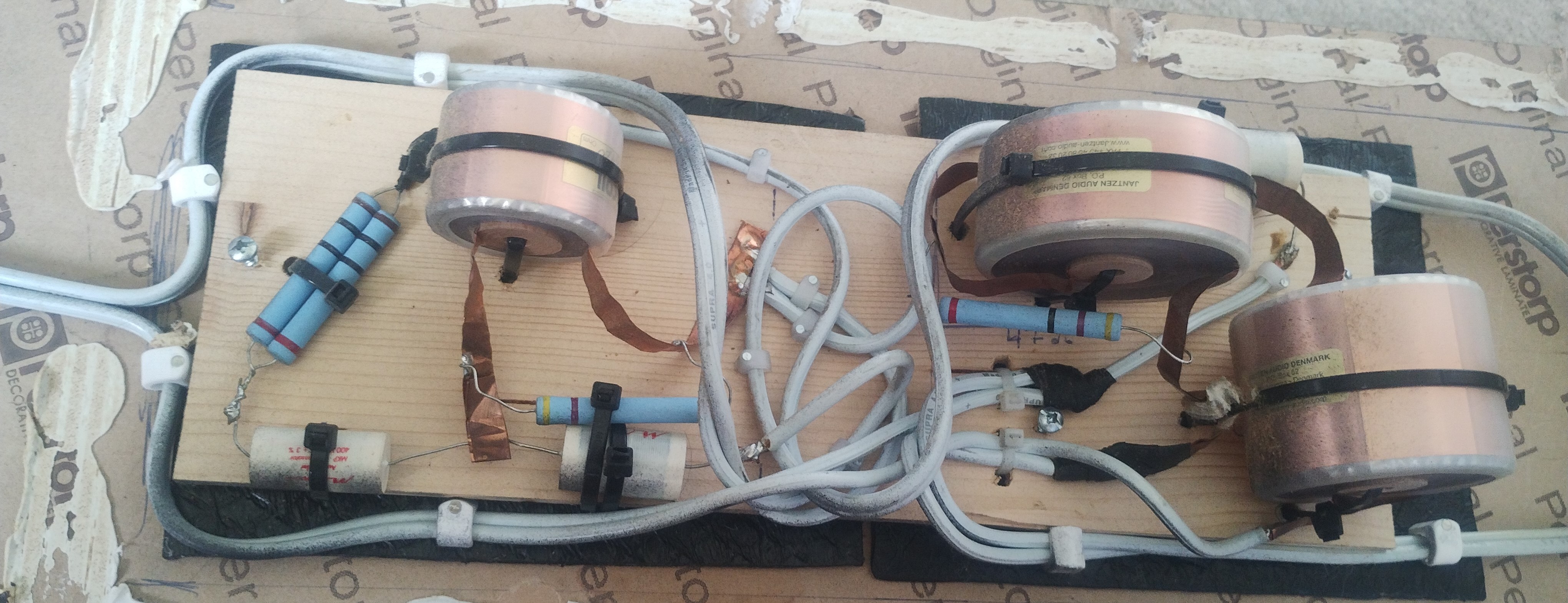

Efter en flytt blev ena baselementet tyst. Skruvat isär och tittar. Hittar inga tydliga glapp. Delningsfiltret verkar gjort av ärligt talat skottsäkra komponenter och elementet verkar oskadat så långt jag kan se.

Finns det kända fel med någon av dessa komponenter? Jag är fullständig novis på detta, men har en multimeter någonstans i gömmorna, och kan förmodligen leta fram en lödkolv också. Har ni några tips på vad jag skall göra? Trist att skrota dem...

Mattias

[sammel]

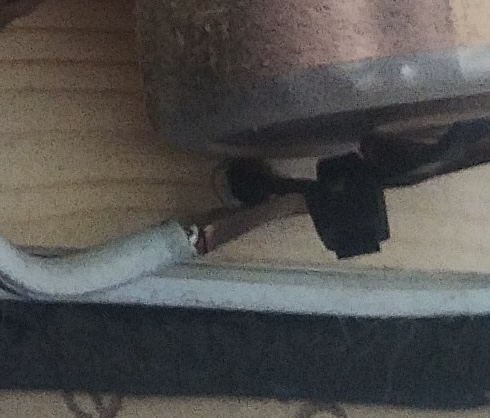

Har tittat lite. Svårt att se nåt fel men denna
lödningen kan du ju kolla.
Den ser inte ut att ha flutit ut ordentligt.
Kan vara dålig kontakt där, om det inte är bättre längre in.

[STDI]

Koppla bort baselementet och mät resistensen på det. Det kan vara avbrott i elementet.
Hittar du inte ditt mätinstrument så ta ett 1,5V batteri och anslut på polerna. Då ska konen gå antingen ut eller in beroende på om du kopplat "rätt" eller "fel".
Om allt är ok med elementet så kan du gå vidare med filtret.

[smile]

Rota fram din multimeter och lödkolv, det bör inte vara så svårt att lokalisera felet.

Som du säger så ser komponenterna skottsäkra ut, så risken att något mekaniskt har hänt är stor.
Kolla alla lödningar och kopplingspunkter.

Givetvis också anslutningen till baselement.
När du ändå har basen lossad så kan du resistansmäta rakt över polerna på elementet.

Meddela vad du hittar och kommer fram till så ska det nog gå att lista ut var problemet ligger!

[Fostex]

Ett lurigt fel som jag har varit med om på flera element är att kopparflätorna som går från elementets terminaler ned mot talspolen har börjat glappa och orsakat avbrott. Värt att undersöka om du tar en närmre titt på elementet med hjälp av multimeter eller batteritestet.

[RogerGustavsson]

En annan sak är spolarnas orientering. Borde inte den uppe till höger vara roterad 90 grader?

[juanth]

En annan sak är spolarnas orientering. Borde inte den uppe till höger vara roterad 90 grader?

Visst borde den det. Eller den i mitten, vilket som.

Den längst till vänster är nog tillräckligt långt borta från de andra.

[RogerGustavsson]

Den i mitten var min tanke...

[The Mattias]

Hittat multimetern, fixat nytt batteri och förhandlat mig till lite tid nu till helgen. Uppdatering kommer!

[The Mattias]

Nu äntligen fick jag tid.

Jag lyfte ena polen på baselementet och mätte resistansen. Den var oändlig/omätbar. Samma på diskanten var 6 ohm. Är basen trasig? Går den att laga med vettig arbetsinsats?
Basen är märkt Scan-speak 18w/8535-00, code 02257-65, pw-65.

[smile]

Då har du ett avbrott i antingen "tinsel trådarna" mellan anslutningspolerna och konen eller i talspolen.
Det verkar vara ett vanligt problem om man läser om just dessa element, de kanske hade problem när dessa tillverkades?

Är det trådarna som mellan terminal och kon som är av så kan de kanske räddas om man har lite känsla och kan skarva och löda om dessa med en ersättningstråd.
Är det avbrott i talspolen så är det ju lite mera utmaning.

[Morello]

Ett lurigt fel som jag har varit med om på flera element är att kopparflätorna som går från elementets terminaler ned mot talspolen har börjat glappa och orsakat avbrott. Värt att undersöka om du tar en närmre titt på elementet med hjälp av multimeter eller batteritestet.

Har sett det problemet på två exemplar av SS 18W8545. Lyckades inte reparera, så kompisen fick anskaffa två nya.

[paa]

En annan sak är spolarnas orientering. Borde inte den uppe till höger vara roterad 90 grader?

Visst borde den det. Eller den i mitten, vilket som.

Den längst till vänster är nog tillräckligt långt borta från de andra.

Det spelar även roll i vilket plan man vrider 90 grader, men den i mitten borde nog i alla fall ligga ner. Detta är naturligtvis inget som lagar avbrottet utan bara en liten notering i marginalen.

[avr7000]

Elementet är ju trasigt....
Du kan kolla om du kan få "kontakt" med talspolen där tinseltrådarna går in i konen (om det är så att en av dessa gått av).

Annars går det faktiskt att plocka isär dessa element och faktiskt få ihop dem igen om man är lite händig... (jag har gjort det några gånger, -lagat specialvarianter som suttit i Sonus Faber)
I så fall...
löd bort tinseltrådan från terminaler...Ta isär det och kolla så att inte talspolen är bränd... tråd från talspole till anslutning av tinseltråd kan bränna av och då kan du ju laga denna med lite lödning...

När du sätter ihop det igen trycker du ut och tar bort dust cap så att du kan centrera talspole med shims.

Ett nytt element kostar 2190 på HifiKit.
https://www.hifikit.se/classic-18w-8535-01.html

Stefan

[The Mattias]

Ok, jag gör så här: jag beställer ett nytt från hifikit (och kanske lite annat godis när jag ändå håller på), och gör ett försök att laga det här.... Senare. Tack för all hjälp!

(Om ingen har ett liggande på hyllan ni vill bli av med;-)
