TV högtalare: Lågbudget

[RSG]

Och medan jag överväger Rocks så har min fru skapat ett behov av lite specialutformade högtalare,,, vilken otur
Låg budget och lågt ställda krav är ledordet

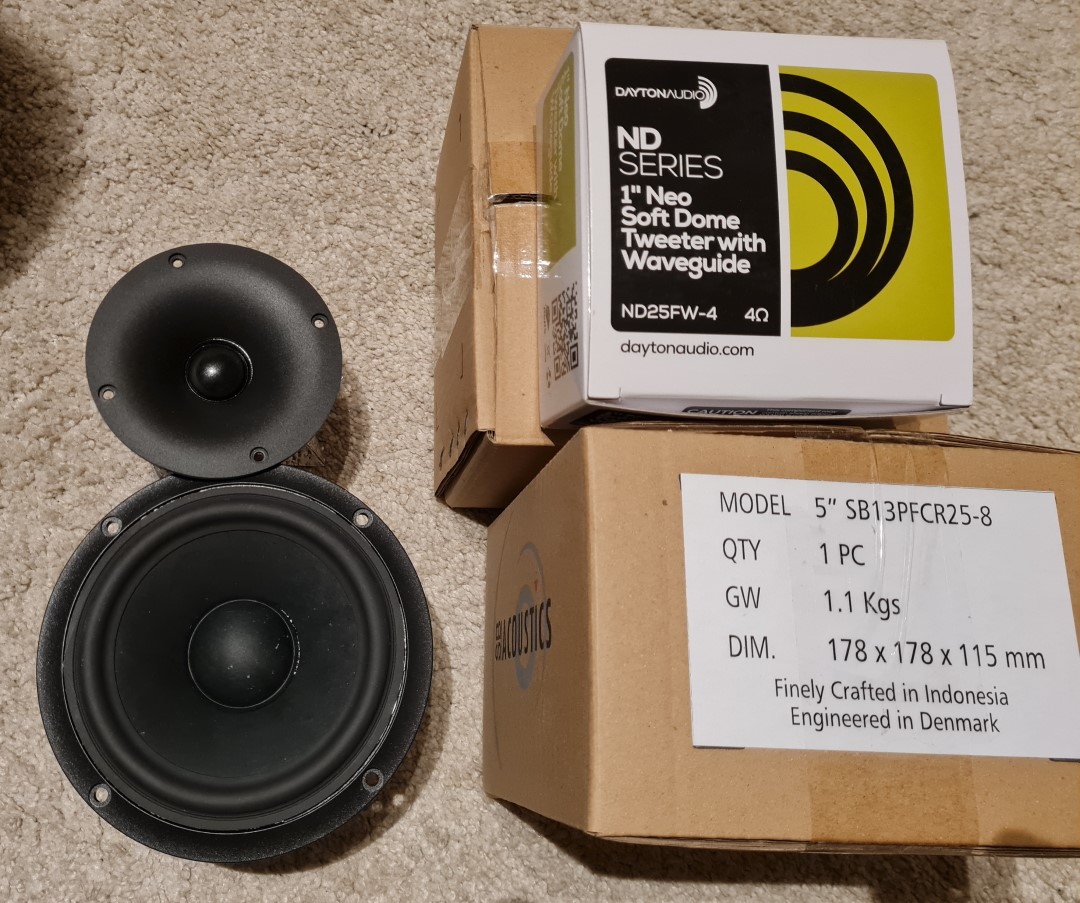

Kandidaterna är som tänkt di tvenne på golvet.


Låda 5-7L
Avstämning 50 Hz isch
Placering kommer att bli låg.
Möjligtvis lite väl inträngt på höjden å så förmodligen kommer elementen att placeras så närma varann som möjligt av utrymmesskäl, eventuellt även lite överlappande.
Kraftigt sluttande baffel kan var en möjlighet.
Dikt an väg, och ev bänk.
Ej inwall, då möbler och saker flyttas ideligen ( i mans mått mätt )

Uppföljning kommer med placeringsplats.

Hepp/Johan

[Maarten]

Sjovt!
Billiga, enkla och bra saker är kul att bygga.

Har ett sånt baselement fast i 4-ohmsversion liggande sen 10 år tillbaka. Tänkte det som ersättare till Wf146 i EPS2 som blev orimligt dyr med tiden.

Ser fram emot fortsättningen.

[Neuhausen]

Hur mycket plats har du att arbeta med på den tänkta positionen?

[RSG]

Dags för en bild kavalkad dårå som vanligt när det kommer till mig
Och detta är platsen där det skall klämmas in ett par högtalare.
Det är alltså inte en "riktig TV" utan en billigare kanon som skall ljudsättas.
Nu minskade jag storleken på projektionen lite för att få lite bättre med utrymme att jobba på, så lite marginal på höjden är inte av ondo (original mått inom parantes)

Den så kallade TVn.jpg (142.42 KiB) Visad 3604 gånger

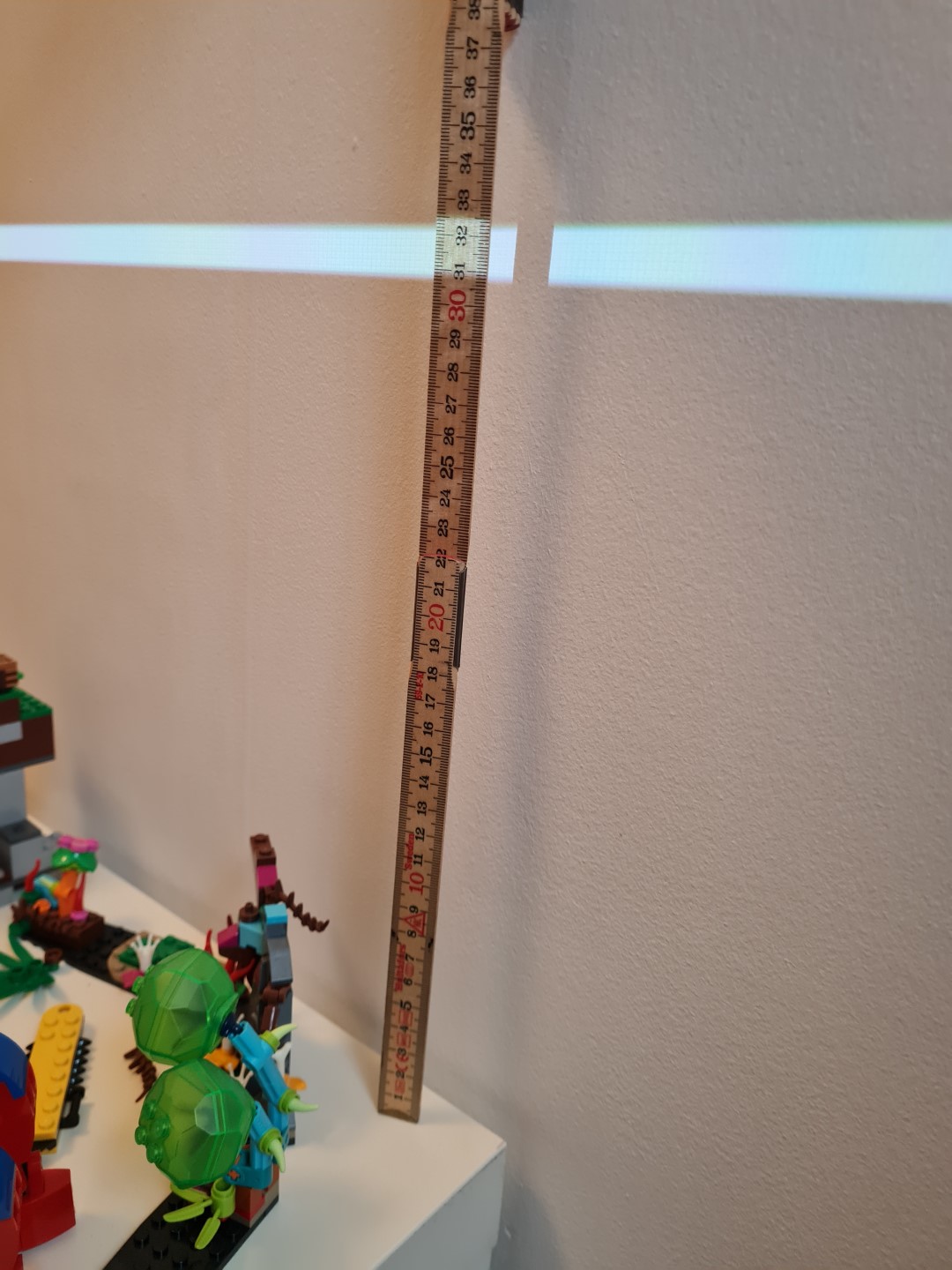

Utrymme som finns att tillgå på höjden över bänk är 300 (250) mm.

Fån bänk.jpg (220.94 KiB) Visad 3604 gånger

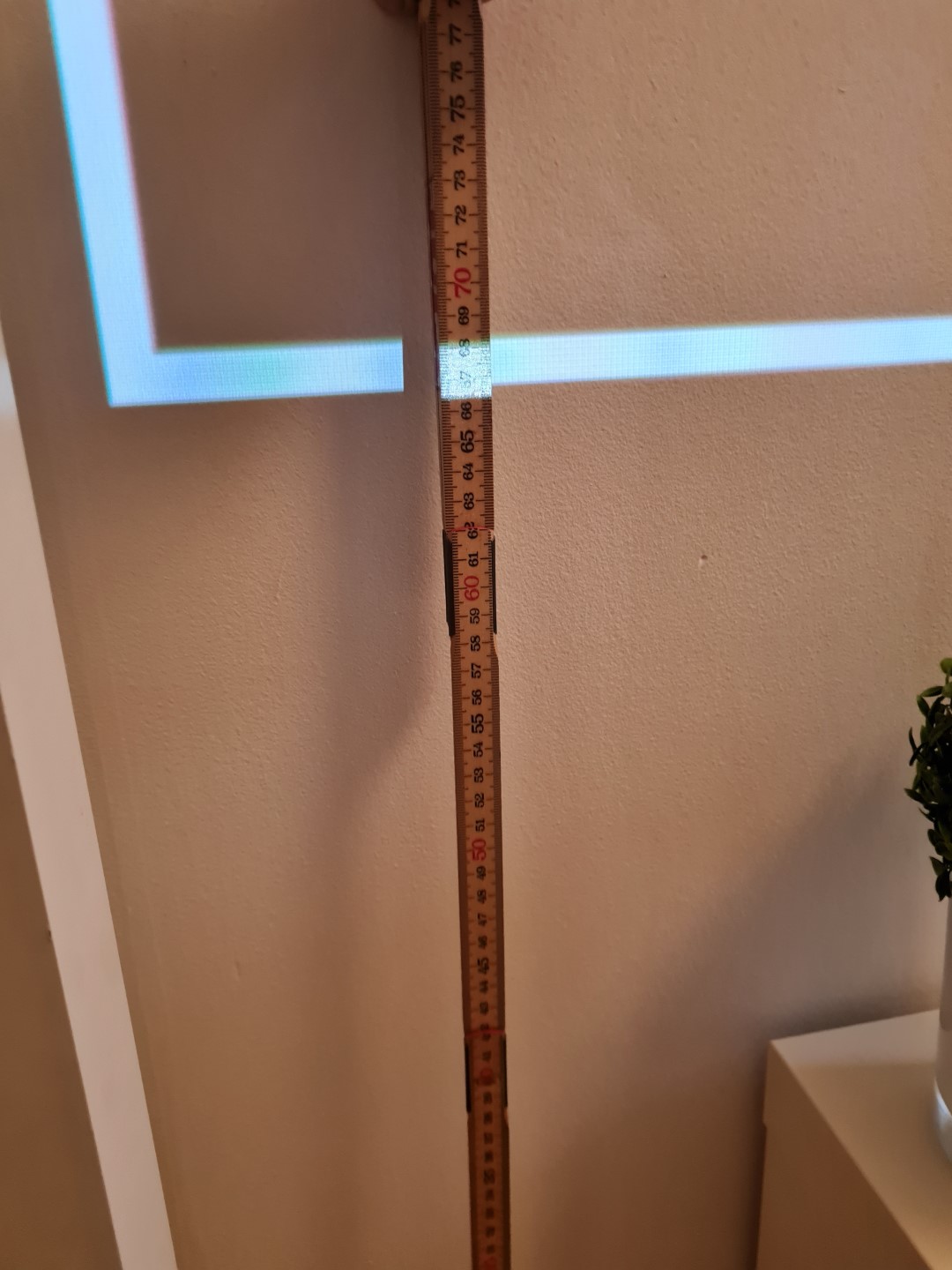

Och från golv är det 650 (600)mm

Från golv.jpg (183.59 KiB) Visad 3604 gånger

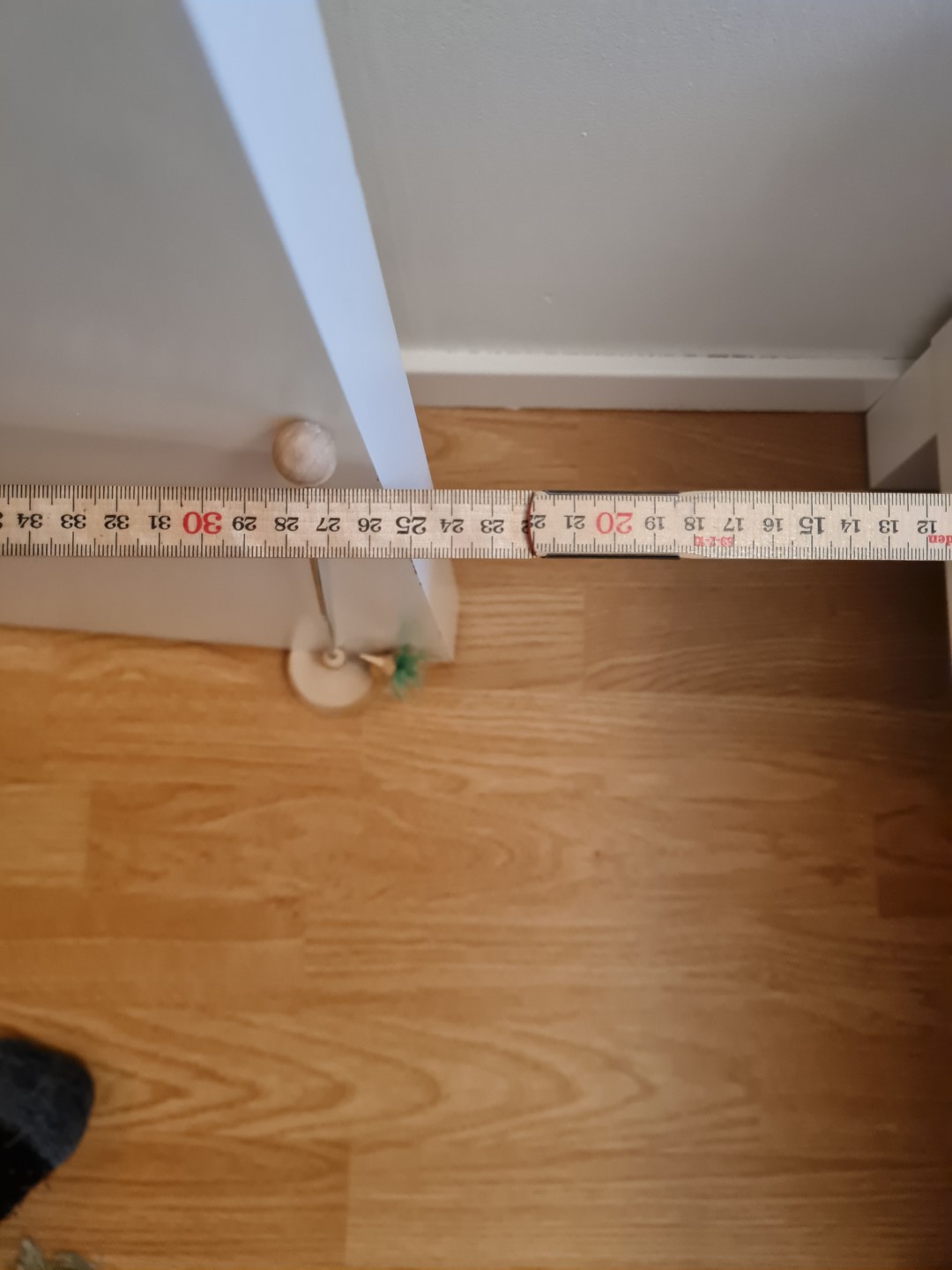

Och på bredden mellan bänk och dörr finns det typ 250 mm, lite mer går det flytta bänken åt höger om jag skulle behöva.


Så en sammanfattning.
Bredd: 250 mm isch, alternativt en bänk placering, eller en kombo av de båda,
Höjd: 300 (250)/650 (600)mm

Har alla möjliga och omöjliga varianter i huvve just nu.
Golvplacerad (för att få volymen) så tunn som möjligt med fasad expansion ut mot vägg och som går in över bänken på ena sidan, för att få en Inwalliisch variant.
"Normal" låda med sluttande baffel i toppen.
Sluttande baffel bänkplacerad, typ limpa.

Hit me meee galna idéer

/Johan

[RSG]

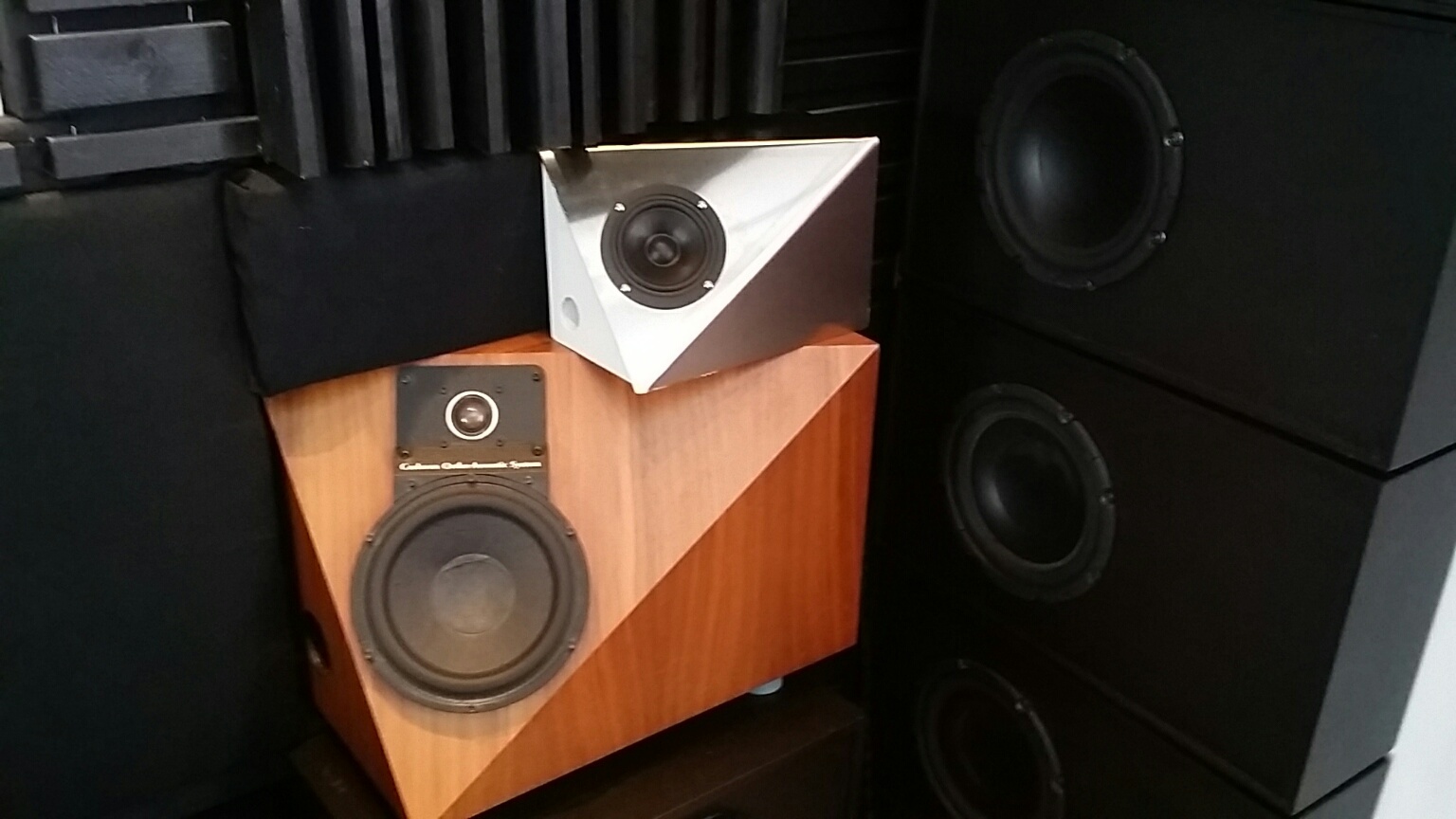

Och den här bilden var ju rätt inspirerande

https://www.faktiskt.io/phpBB3/viewtopic.php?f=17&t=75130&start=30#p2328912

[Neuhausen]

Fungerar kraftigt sluttande baffel som på Carlsson med hordiskanter?

Skulle det vara ok att sätta diskanten underst för att utnyttja ytan på baffeln bättre?

215mm hög så det bör gå att göra plats för diskanten och magneten om man gör lådan 250mm hög.
Volymen blir lagom med ca 10l och knappt tillräcklig port får plats på längden.

oa inpirerad.png (32.69 KiB) Visad 3546 gånger

[RSG]

Fungerar kraftigt sluttande baffel som på Carlsson med hordiskanter?

Skulle det vara ok att sätta diskanten underst för att utnyttja ytan på baffeln bättre?

215mm hög så det bör gå att göra plats för diskanten och magneten om man gör lådan 250mm hög.
Volymen blir lagom med ca 10l och knappt tillräcklig port får plats på längden.

oa inpirerad.png

Det där ser VÄLDIGT rätt ut!
I like

Och diskanten underst?
Om det gör någon nytta, så varför inte

Nattinatt/Johan

[Maarten]

Mycket snyggt Neuhausen och bra idé! Har länge velat bygga ett par Carlos men RSG hinner före!

Såg för övrigt dina Isobrax i din andra tråd RSG som jag missat, bra namn!
Blir detta ett par Microbrax eller eller är det *On the Box" istället för On the rocks (långsökt... ).

[Neuhausen]

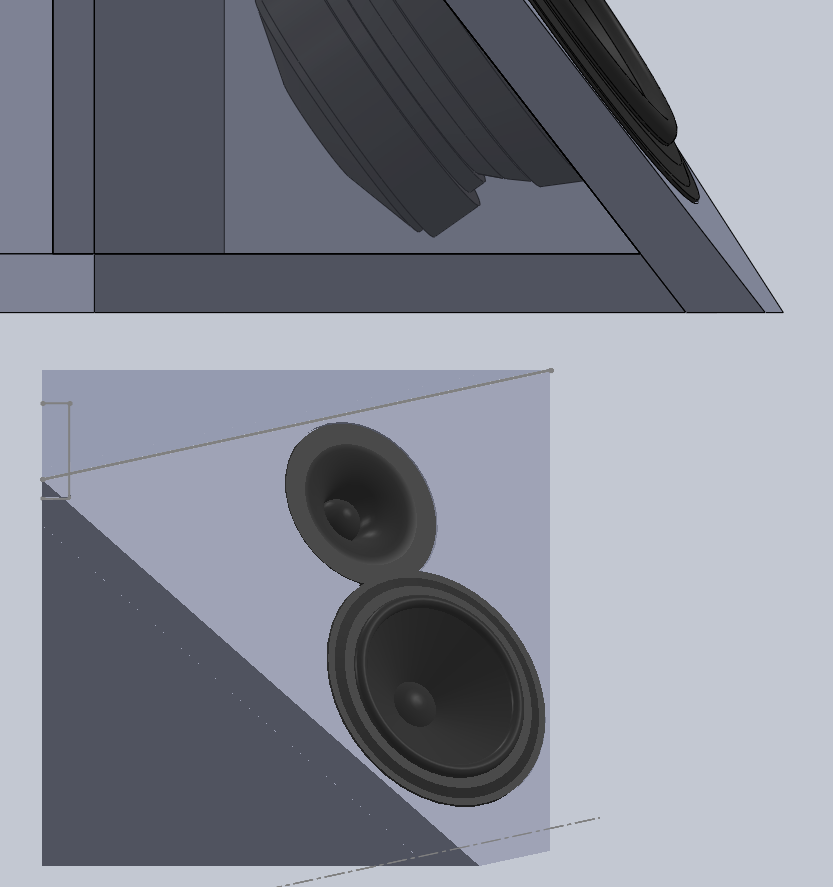

Formen på framsidan på LF drivaren gör att det fungerar dåligt att lägga elementen omlott. Men då båda är av plast och diskanten billigast så borde det bli bra att göra ett uttag i diskanten. Magneten får plats med lite marginal.

Lite simulering indikerar att det ger mycket mer kraft i botten än jag räknade med, med f3 runt 50Hz.

Den går att bygga på olika sätt, att bygga en rektangulär låda i 16mm material (300mm X 250mm X 236mm) , såga i lagom vinkel med fogsvans, putsa med rasp och sedan passa in en baffel skall inte underskattas.

Men jag fixar ritningar för sågning av de separata delarna med rätt vinkel.

RSG_TV högtalare.png (79.56 KiB) Visad 3428 gånger

[RSG]

Formen på framsidan på LF drivaren gör att det fungerar dåligt att lägga elementen omlott. Men då båda är av plast och diskanten billigast så borde det bli bra att göra ett uttag i diskanten. Magneten får plats med lite marginal.

Lite simulering indikerar att det ger mycket mer kraft i botten än jag räknade med, med f3 runt 50Hz.

Den går att bygga på olika sätt, att bygga en rektangulär låda i 16mm material (300mm X 250mm X 236mm) , såga i lagom vinkel med fogsvans, putsa med rasp och sedan passa in en baffel skall inte underskattas.

Men jag fixar ritningar för sågning av de separata delarna med rätt vinkel.

RSG_TV högtalare.png

Helt underbart, uppskattas a' de högsta!!!
Jo, 50 Hz eller lite högre var målet och det räcker till ändamålet.
Och som du säger, fräser det gör man på något billigt
Och kanske på båda sidor?
Typ en cm på överkanten?
Ska se till att skaffa hem lite plyfa.

Tacksam/Johan

[Neuhausen]

Smart, att försänka diskanten och sedan montera den innan man fräser försänkningen för basen tänkte jag inte på. Lite tejp borde hålla den ren och fin. Man skall kanske göra försänkningen för basen klar innan man monterar diskanten så blir det lite mindre trädamm.

Jag tänkte ursprungligen att man ritar diskanten och basens diameter på papper med lagom mycket överlapp, för att sedan klippa ut diskantens ring och tejpa på diskanten innan man filar/slipar till linjen.

[RSG]

Smart, att försänka diskanten och sedan montera den innan man fräser försänkningen för basen tänkte jag inte på. Lite tejp borde hålla den ren och fin. Man skall kanske göra försänkningen för basen klar innan man monterar diskanten så blir det lite mindre trädamm.

Jag tänkte ursprungligen att man ritar diskanten och basens diameter på papper med lagom mycket överlapp, för att sedan klippa ut diskantens ring och tejpa på diskanten innan man filar/slipar till linjen.

Exakt så.
Försänker diskanten.
Gör försänkning av basen.
Sen tillbaka med diskanten och lite försiktigt fräsa i den å.
Å andra sidan kan jag tänka mig att det kan hugga ordentligt i plasten så det kan vara idé att ta både diskant och försänkning samtidigt.
Alternativt se till att gå på från rätt håll...

Men först, fogsvans, rasp och ett gott humör

Mycket snyggt Neuhausen och bra idé! Har länge velat bygga ett par Carlos men RSG hinner före!

Såg för övrigt dina Isobrax i din andra tråd RSG som jag missat, bra namn!
Blir detta ett par Microbrax eller eller är det *On the Box" istället för On the rocks (långsökt... ).

Näee inga Microlax... ...
Men kanske ett par Carl:S
Heter ändå Carl i mellannamn såååå... näää tror inte det...

Men passar på att än en gång tacka Gopnik till att få mig att göra dessa Isobrax, även om jag inte gick riktigt hela vägen och gjorde dem till BR då jag blev sååå nöjd och inte ville riskera att försämra.

[Neuhausen]

Att såga ut sidorna med alla vinklar tror jag att kan bli mycket att hålla reda på när man bygger. Men att såga ut dem till rätt tvådimensionella form och sedan anpassa dem för att passa mot baffeln tror jag att är en praktisk metod för att bygga lådan. Man kan då välja om man skall börja anpassa innan man limmar ihop dem eller göra hela anpassningen efter att man limmat ihop dem.

Så jag tänker göra ritningar för det först, de kräver också minst anpassning om man vill flytta runt måtten för att ändra var man får ändträ och var man får obrutna sidor.

Om du vill lägga pannan i djupa veck så är det ganska lätt för mig att göra ritningar för att helt eliminera ändträ. Men det krävs ganska mycket tålamod och omfattande möjligheter att fixera delarna när man limmar. Med limfogar i 45 grader så måste man klamma från alla håll samtidigt och alla bitar gör allt för att fly.

[Kermit116]

Hänger inte riktigt med i de måttbegränsningar som RSG har under o bredvid "TVn", men Juanth o jag vände o vred vid ngt tillfälle, möjligen inspirerade av att ha tittat på Steindls Ägg, på 51:or som vi istället ställde, eller snarare tänkte hänga, på högkant (o då satte höger högtalare på vänster sida o tvärtom). Maarten har ju en påskhelg ingående studerat 51or o bör veta om det är möjligt o tillför ngt.

[juanth]

Kika här RSG: viewtopic.php?p=1727837#p1727837


Lill-Stig

Spelar förträffligt bra med sitt bredbandselement. Det går säkert att bygga med annat element och med diskant men de här spelade larvigt bra när jag lyssnade på dem.
Storleksmässigt så går det säkert att skala upp något.

Element i ursprungsversionen var Scan-Speak 10F/4424G00

Tekniska data:
Dimensioner: 240x165x138mm
Frekvensgång: 50-14000 Hz
Princip: Envägs basreflex
Filter: Assymetriskt notchfilter
Effekttålighet: 30w
Impedans: 6 ohm nominellt
Känslighet: 87dB @ 2.83 V @ 1m

[RSG]

Att såga ut sidorna med alla vinklar tror jag att kan bli mycket att hålla reda på när man bygger. Men att såga ut dem till rätt tvådimensionella form och sedan anpassa dem för att passa mot baffeln tror jag att är en praktisk metod för att bygga lådan. Man kan då välja om man skall börja anpassa innan man limmar ihop dem eller göra hela anpassningen efter att man limmat ihop dem.

Så jag tänker göra ritningar för det först, de kräver också minst anpassning om man vill flytta runt måtten för att ändra var man får ändträ och var man får obrutna sidor.

Om du vill lägga pannan i djupa veck så är det ganska lätt för mig att göra ritningar för att helt eliminera ändträ. Men det krävs ganska mycket tålamod och omfattande möjligheter att fixera delarna när man limmar. Med limfogar i 45 grader så måste man klamma från alla håll samtidigt och alla bitar gör allt för att fly.

Inga problem med bara yttermåtten på lådan för mig.
Och dessa kommer att bli vita så inga problem med ändträ heller, och det tycker jag för övrigt är snyggt på plyfalådor
Men om någon annan skulle bli sugen så...
Jag börjar jobba snarast på detta

Kika här RSG: viewtopic.php?p=1727837#p1727837


Lill-Stig

Spelar förträffligt bra med sitt bredbandselement. Det går säkert att bygga med annat element och med diskant men de här spelade larvigt bra när jag lyssnade på dem.
Storleksmässigt så går det säkert att skala upp något.

Element i ursprungsversionen var Scan-Speak 10F/4424G00

Tekniska data:
Dimensioner: 240x165x138mm
Frekvensgång: 50-14000 Hz
Princip: Envägs basreflex
Filter: Assymetriskt notchfilter
Effekttålighet: 30w
Impedans: 6 ohm nominellt
Känslighet: 87dB @ 2.83 V @ 1m

Kommer ett PM i frågan

/Johan

[Neuhausen]

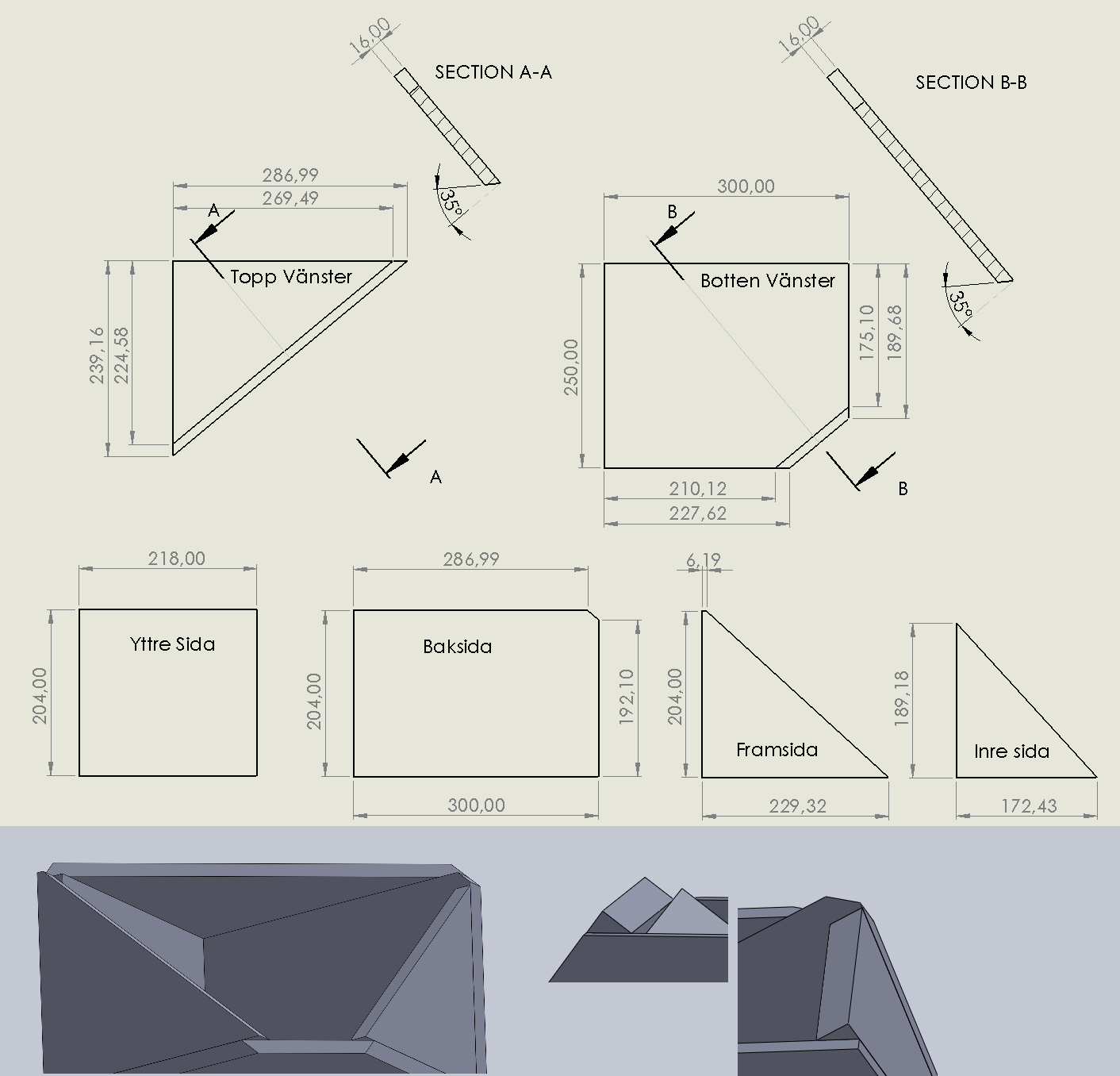

Det här är nog den som är enklast att bygga. Topp och botten sågas i vinkel. Vinkeln på dessa används sedan som referens för att anpassa de andra sidorna efter att man limmat ihop lådan.Det gör att bara topp och botten behöver göras i höger och vänster version.

Den yttre sidan behöver väldigt lite anpassning för höger och vänster version. Baksidan kräver att det vinklade hörnet anpassas till baffelns lutning, 40-45mm lång på ena sidan och ca 20 på den andra. Så snabb gjort.

På framsidan och inre sidan behöver en hel sida slipas till rätt vinkel. Bilderna på modellen har jag vridit för att ge bättre uppfattning om hur mycket material som behöver avverkas.

Baffeln tror jag att är bäst att anpassa till lådan då trä inte lämpar sig för snäva toleranser. Men ritningar med alla vinklar kommer på den också. Om inte då det gör det lättare att visualisera hur den behöver se om man ritar av den sida av lådan där baffeln skall sitta på en plywoodwkiva

Modellen som jag gjort innehåller alla delar med vinklade snitt men jag har inte gjort ritningar på dem. Då genomskärningarna som krävs tar mycket plats på papper och då det är två versioner av varje del så blir det ett kompendium med ritningar för att täcka höger och vänster högtalare. Jag tänkte se till så att det inte är några fel någonstans innan jag gör det jobbet.

RSG TV Hogtalare Version 1 vinklar anpassas efter limning.png (73.59 KiB) Visad 3244 gånger

[sportbilsentusiasten]

Trevlig tråd, skickar ett uppmuntrade "Hejja Hejja", lycka till !

[RSG]

Trevlig tråd, skickar ett uppmuntrade "Hejja Hejja", lycka till !

Tack!

Skaffade mig en hel del extra jobb med att använda mig av en synnerligen billig och tunn plyfa,,, 7-8mm typ...
Så det blir att dubblera bitarna men det tar jag vart efter som, och min arbetstid är gratis såsom plyfan var
Budgetbygge var det ju
Och medans lite lim torkar.


Så funderar jag över hur jag ska mäta på dessa skapelser för att skapa ett filter
Tänker att jag bör mäta på plats där det skall reflekteras lite hit å dit och summeras någonstans

Eller tänker jag fel, igen

/Johan

[Neuhausen]

Att bygga av hitteplyfa gör det bra mycket tuffare.

Jag tänker att vi nog vill veta hur elementen spelar on axis, precis som om det vore en vanlig högtalare. Men då det händer så mycket när de står som de skall så är det nog bra att göra samma mätning från lyssningsposition också.

Men jag hoppas på många tips från de som vet bättre.

[nijo]

Mät ”som vanligt” on axis och optimera för on axis och takvinkel. Det finns tips i iors eq-tråd. Ännu bättre om du kan göra en uppställning där du mäter med de begränsningsytor du har (på rätt höjd) men utan att andra väggar, tak, golv kommer för nära.

[Maarten]

Kul!
Du kan kolla i denna tråd för att få tips på mätning av Calzone-inspirerade verk: viewtopic.php?f=17&t=74737

Ej frifältsmätningar men i olika riktningar

Men Carlssons nyttjar ju vägg (oa51) och vägg och golv (oa52) så frifältsmätningar blir inte helt rättvisande under ett par hundra Hz, där golv och vägg ger stöd. Så här kommer en kraftigt förenklad Spinorama med endast horisontella mätningar +-50 grader placerad nära vägg och med mark under (oa50 en bit upp, oa52 på marken så klart):

T ex:

[RSG]

Att bygga av hitteplyfa gör det bra mycket tuffare.

Jag tänker att vi nog vill veta hur elementen spelar on axis, precis som om det vore en vanlig högtalare. Men då det händer så mycket när de står som de skall så är det nog bra att göra samma mätning från lyssningsposition också.

Men jag hoppas på många tips från de som vet bättre.

Mät ”som vanligt” on axis och optimera för on axis och takvinkel. Det finns tips i iors eq-tråd. Ännu bättre om du kan göra en uppställning där du mäter med de begränsningsytor du har (på rätt höjd) men utan att andra väggar, tak, golv kommer för nära.

Kul!
Du kan kolla i denna tråd för att få tips på mätning av Calzone-inspirerade verk: viewtopic.php?f=17&t=74737

Ej frifältsmätningar men i olika riktningar

Men Carlssons nyttjar ju vägg (oa51) och vägg och golv (oa52) så frifältsmätningar blir inte helt rättvisande under ett par hundra Hz, där golv och vägg ger stöd. Så här kommer en kraftigt förenklad Spinorama med endast horisontella mätningar +-50 grader placerad nära vägg och med mark under (oa50 en bit upp, oa52 på marken så klart):

T ex:
[ Bild ]

Tack för alla tips, och läsläxan!
Finner att vi trots allt har samsyn och ska fundera lite över hur jag ska gå till väga, och läsa på lite mer i Maartens lästips.

Dags att limma lite till sen blir det musik och studier /Johan

[RSG]

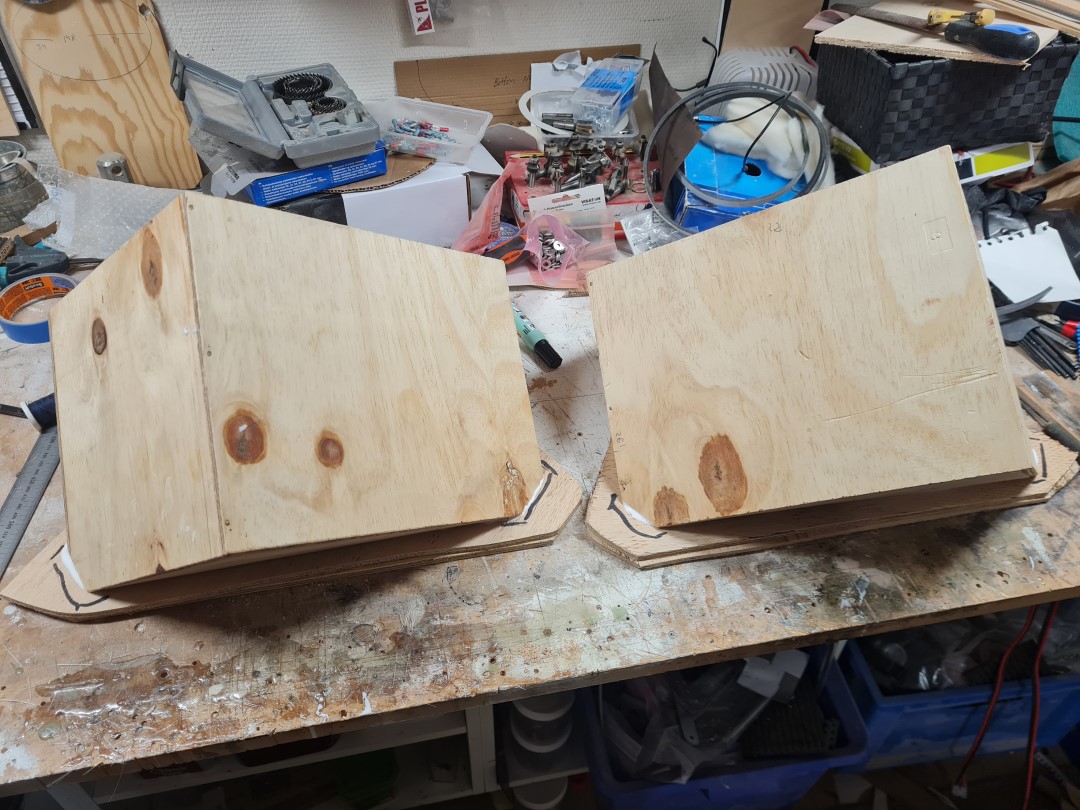

Och limma bidde de...
Tänk så mycket tid jag hade sparat om jag hade haft rätt mtrl från början...

Men ikväll var di tvenne redo för kirurgi.

Redo för operation.jpg (219.24 KiB) Visad 2681 gånger

Och jag mätte och drog streck, insåg feltänk...
Rita igen, syfta lite, så var det dags!
Bara att dra igång fogsvansen och köra,,, typ...


Och får man trät att foga sej så kan det bli så här.
Det behöver dock inte bli just så här,,, det kan faktiskt bli bättre...

Sågan det gå.jpg (418.29 KiB) Visad 2681 gånger

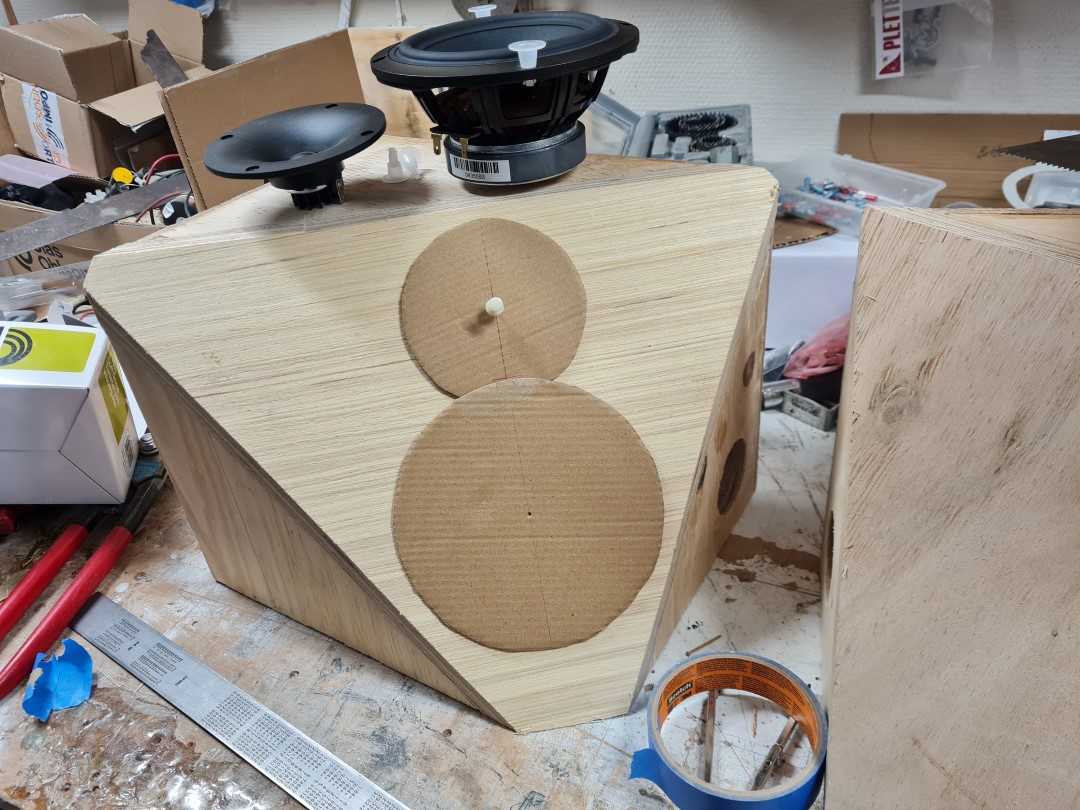

Och efter mycket stön o stånk o diverse icke nämnbara uttalanden så finnes två, och faktiskt både en höger och en vänster.


Och i det ögonblicket inser jag...
Det var nog inte riktigt så här Neuhausen hade tänkt sig...
Men som inom modellflyget så kanske man kan nöja sig med,,, "Stand Way Back In Next County Scale".

Med Lite LiveCAD så konstaterar jag, det blir nog fiiint det här

Sågan det bli.jpg (240.98 KiB) Visad 2681 gånger

Nu tyar jag inte mer ikväll/Johan

[RSG]

Och just det.
Funderade på att använda ett 30mm rör till basreflexen, eller blir det upplopp i Bottenviken då?

[Neuhausen]

Det ser ut att ha fungerat utmärkt, när man använder fogsvansen så är det bäst att räkna med att anpassa designen efter snittet.

Då baskapaciteten ser ut att bli ganska bra så blir nog bänken självstädande med 30mm portar. Den lilla volymen gör portstorleken ganska viktig då porten blir lång. 50mm invändigt ser ut att bli bra. 46mm (50mm avloppsrör) blir lite i blåsigt. Men går nog att leva med om man formar ändarna på porten lite. Uppåt ser 55mm invändigt ut att vara svårt att få plats med på längden.

2l upp och ner på lådvolymen gör mycket för rörlängden så att räkna fram volymen med måtten som lådan fick är nästan nödvändigt för att avgöra om en portstorlek fungerar. 5.5cm port och 8l ger 35cm lång port, vilket inte får plats och med 12l så blir det 22cm. Jag tror att 50mm avloppsrör är ganska lagom även om det nog kommer flåsa lite.

Jag använde VituixCAD för portlängderna, jag vet inte hur bra det brukar stämma, jämför man med WinISD, som jag läst att sägs räkna fram lite för långa portar så blir längderna ungefär samma. Men det var länge sedan jag använde en rund port och de rektangulära som jag använt omräknad area för har stämt tillräckligt bra nät stämningen verifierats med tongenerator.

[RSG]

Det ser ut att ha fungerat utmärkt, när man använder fogsvansen så är det bäst att räkna med att anpassa designen efter snittet.

Då baskapaciteten ser ut att bli ganska bra så blir nog bänken självstädande med 30mm portar. Den lilla volymen gör portstorleken ganska viktig då porten blir lång. 50mm invändigt ser ut att bli bra. 46mm (50mm avloppsrör) blir lite i blåsigt. Men går nog att leva med om man formar ändarna på porten lite. Uppåt ser 55mm invändigt ut att vara svårt att få plats med på längden.

2l upp och ner på lådvolymen gör mycket för rörlängden så att räkna fram volymen med måtten som lådan fick är nästan nödvändigt för att avgöra om en portstorlek fungerar. 5.5cm port och 8l ger 35cm lång port, vilket inte får plats och med 12l så blir det 22cm. Jag tror att 50mm avloppsrör är ganska lagom även om det nog kommer flåsa lite.

Jag använde VituixCAD för portlängderna, jag vet inte hur bra det brukar stämma, jämför man med WinISD, som jag läst att sägs räkna fram lite för långa portar så blir längderna ungefär samma. Men det var länge sedan jag använde en rund port och de rektangulära som jag använt omräknad area för har stämt tillräckligt bra nät stämningen verifierats med tongenerator.

Jo det bidde 50mm avloppsrör som föll offer för giljotinen.
Jobbar lite på att få till lite gulliga rundade ändar, bara för att jag kan.

Basta sa 180 mm/50 Hz isch vid så jag börjar med 200 mm ink. rundningar så får det visa sig vad det bidde för resultat.

/Johan

[RSG]

JAAAA, jag behöver städa...
Jag bara hinner inte mitt allt byggande

Men hursomhelst så fastnar förhoppningsvis de sista bitarna över natten och morgondagens sysselsättning blir en hel massa sågande.

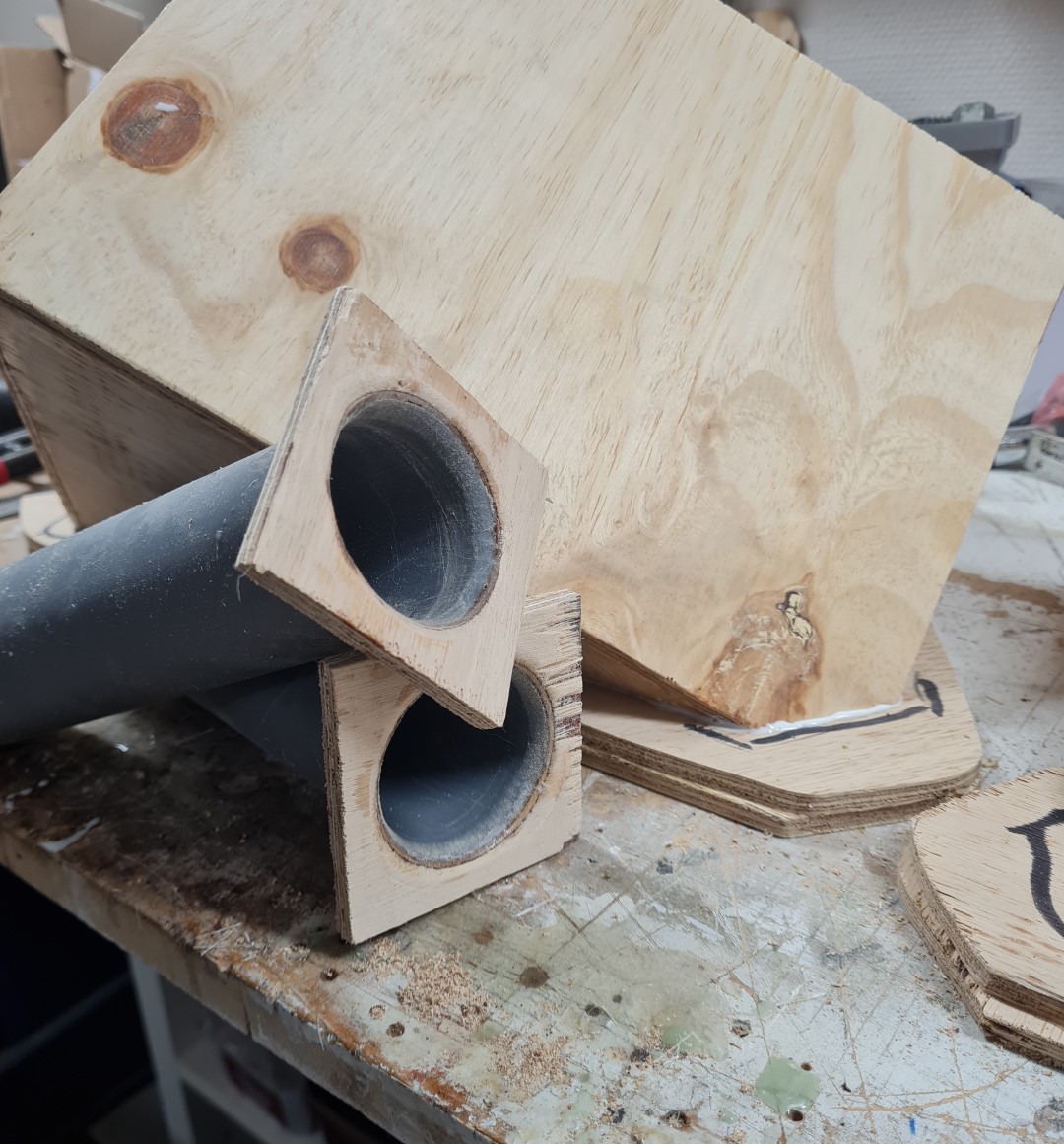

En bafflande utveckling!

Va bafflar ja om.jpg (226.97 KiB) Visad 2454 gånger

Det där med att fräsa i avloppsrör var synnerligen mer otrivialt än till och med jag hade förutsett.
Högg rejält och flisade ordentligt...
Jag fick en rejäl tankeställare angående att fräsa i diskanten ... ...
Kan sluta hur som helst.


Hepp/Johan

[RSG]

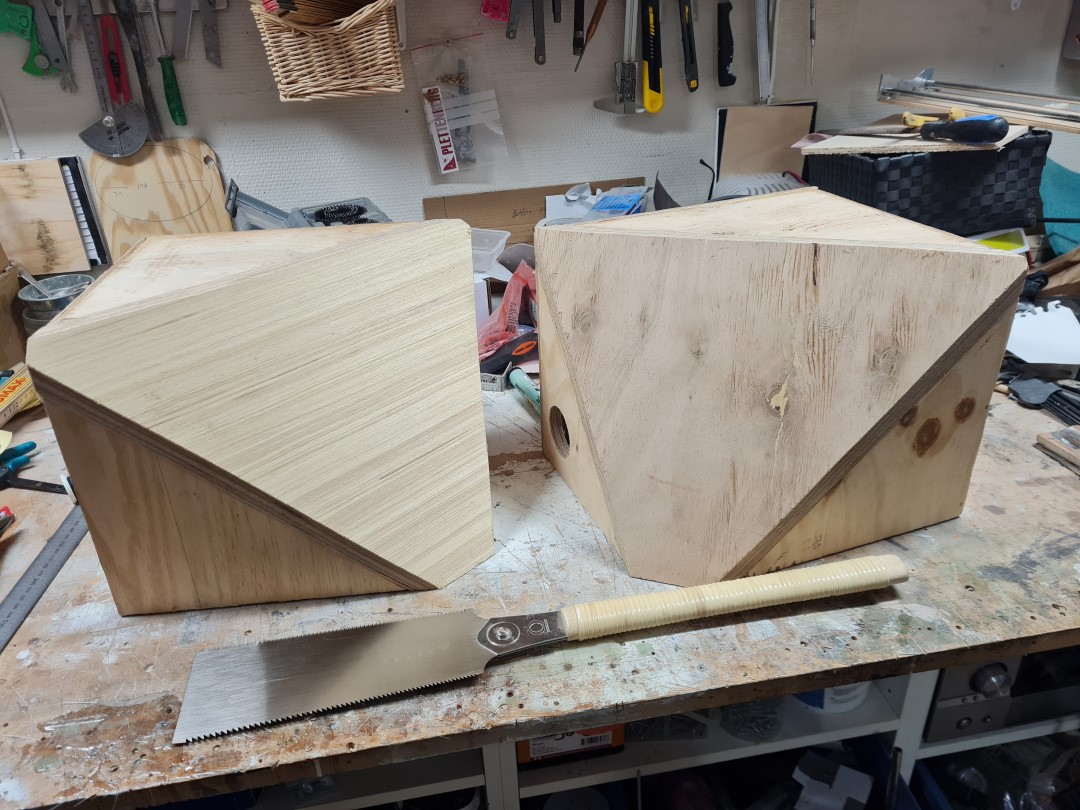

Kopplade in dragläge och slet fram japansågen, och med i kramp i arm och handled så ser det ut så här.


Mycket kvar att göra för att få till en någorlunda finish.
Känner mig just nu mest som en tredjeklassare som stolt visar upp sin första på alldeles på egen hand byggda fågelholk
Men det reder sig nog i slutändan, trots heeelt kass plyfa...

Men eftersom jag vill runda av kanterna lite granna för att estetiken skall falla mig i smaken så tror jag att det blir som följer med placering av elementen på baffeln.


Det tror jag blir snyggt.
Fortsättning följer/Johan

[Zappa]

Spännande bygge!
