OD-11 koll

[marcus75]

Hej,
har köpt ett par OD-11 som ska vara renoverade. Elementen verkar ok och det är förmodligen delningsfiltret också, men hittar ingen bra bild att jämföra med på nätet, så tänkte kolla här om någon kan bekräfta att det verkar vettigt och anpassat till de element som nu sitter i?
Tack!

IMG_3341 kopiera.jpg (198.89 KiB) Visad 1963 gånger

IMG_3343 kopiera.jpg (280.56 KiB) Visad 1963 gånger

IMG_3342 kopiera.jpg (338 KiB) Visad 1963 gånger

[Chris71]

Hej,
har köpt ett par OD-11 som ska vara renoverade. Elementen verkar ok och det är förmodligen delningsfiltret också, men hittar ingen bra bild att jämföra med på nätet, så tänkte kolla här om någon kan bekräfta att det verkar vettigt och anpassat till de element som nu sitter i?
Tack!

IMG_3341 kopiera.jpg

IMG_3343 kopiera.jpg

IMG_3342 kopiera.jpg

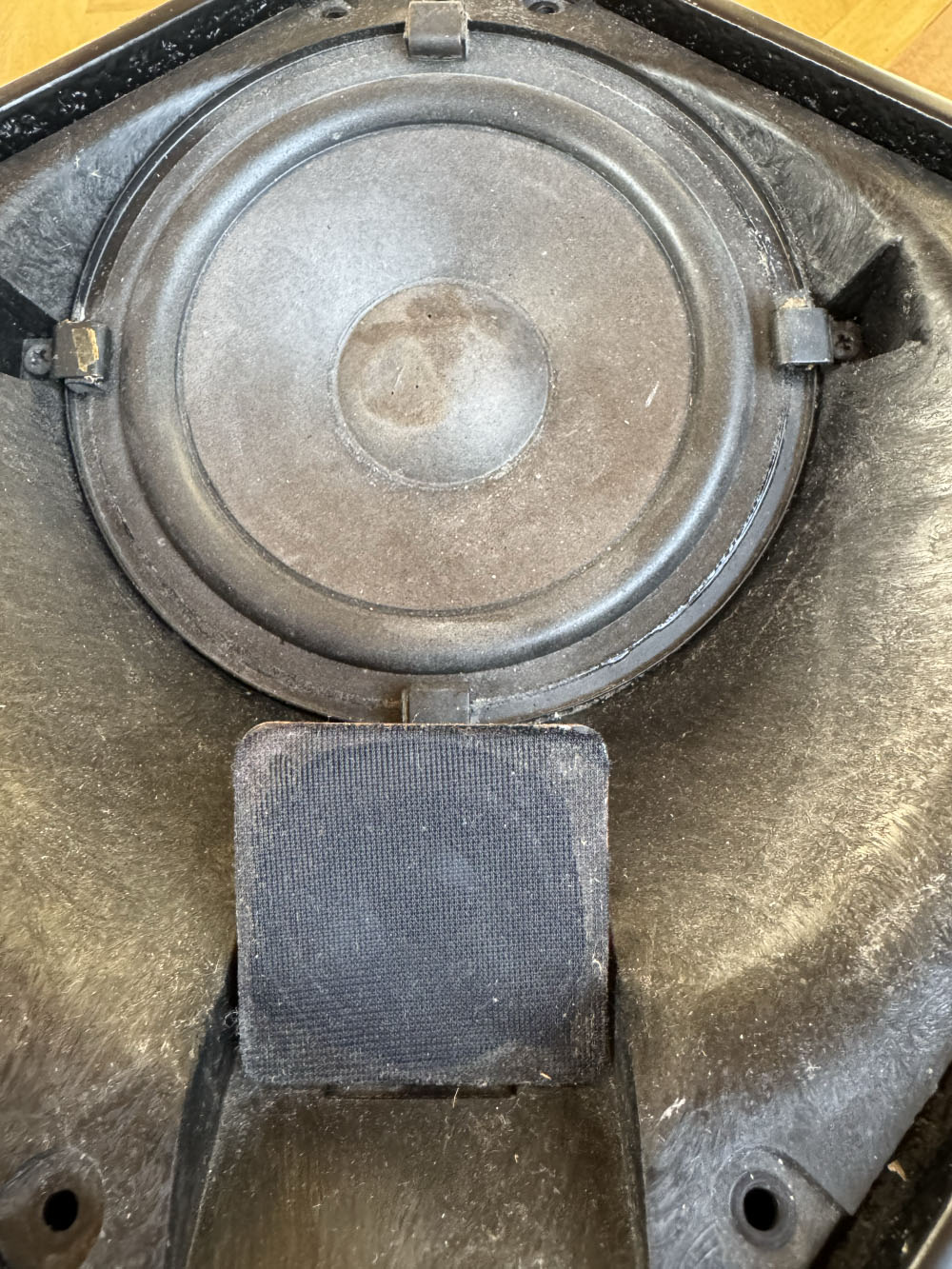

Det du har i din lilla låda är:

Peerless 830939 alias B65oa-II som är en ren ersättare till original elementen i Sonabs modeller och diskanten ser ut att vara den senaste versionen Obi T22 som tillika en ersättningsmodell till orginaldiskanten som inte var jättebra.

Nu är det ju oklart vad dett kalas kostat dig, men du har hur som helst fått med "nya" delar motsvarande 3000kr i dina högtalare och de är av rätt sort för att modernisera denna modell, delningsfiltret ser rätt original ut, men för att vara helt säker så skulle jag behöva jämföra med de jag har liggandes i källaren.

[marcus75]

Tackar!
Nu råkar jag ha ett par till OD-11 för att plocka reservdelar från (ska tex byta ut en baffel som inte såg så rolig ut i de uppgraderade och skifta lådorna). Så hur som.. här kommer en bild på (vad jag formodar är) originalfilter från min reservare.
Betyder det att jag bör fixa till delningsfiltret när jag ändå är inne o grejar? Hur i så fall?

Och jag tolkar det som att du menar att originaldiskanten inte var någon höjdare eller hur?

IMG_3344 kopiera.jpg (281.57 KiB) Visad 1939 gånger

IMG_3345 kopiera.jpg (341.56 KiB) Visad 1939 gånger

[Chris71]

Tackar!
Nu råkar jag ha ett par till OD-11 för att plocka reservdelar från (ska tex byta ut en baffel som inte såg så rolig ut i de uppgraderade och skifta lådorna). Så hur som.. här kommer en bild på (vad jag formodar är) originalfilter från min reservare.
Betyder det att jag bör fixa till delningsfiltret när jag ändå är inne o grejar? Hur i så fall?

Och jag tolkar det som att du menar att originaldiskanten inte var någon höjdare eller hur?

IMG_3344 kopiera.jpg

IMG_3345 kopiera.jpg

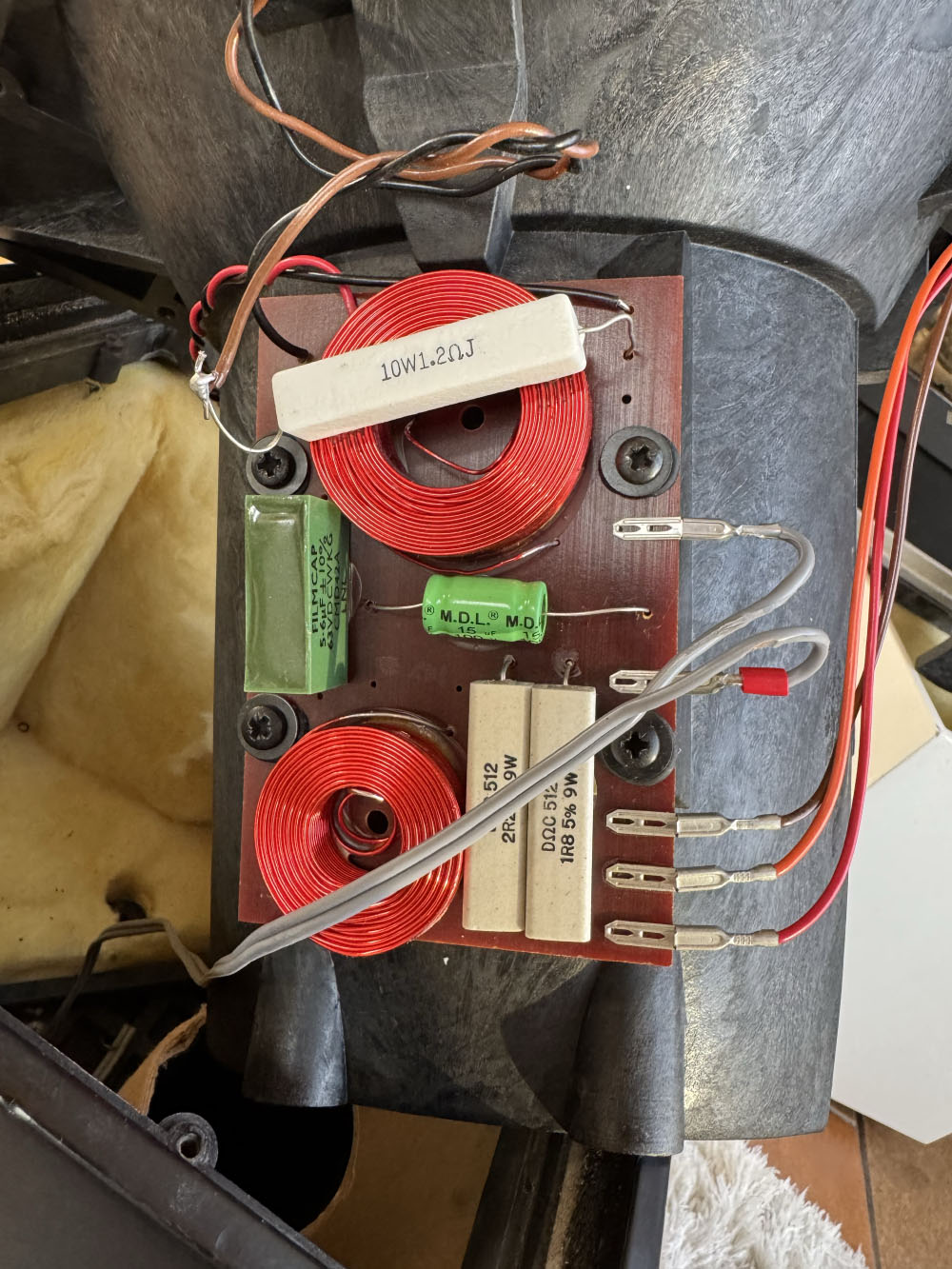

Det som hänt med ditt filter i den uppgraderade högtalaren är att man lagt till ett motstånd över den nya diskanten och det är säkerligen för att dämpa den lite då den förmodligen har högre känslighet än originalet, sl den “stora” 10uf kondingen som sitter i dina original filter är även den bytt till 15uf vilket tämjer en liten ojämnhet runt 1kHz som finns på din nya bas.

Utan att ta gift på det så verkar det ha varit en uppgradering enligt skolboken, men för att vara helt säker och själv få lite känsla för vad som hänt så rekommenderar jag lite läsning i länken nedan.

http://www.carlssonkult.se/OD11.aspx

[marcus75]

Det ska jag! Tack för länken
