Jag plockade ned min gamla NAD 4300 tuner från vinden för att sälja den. För säkerhets skull kopplade jag in den för att försäkra mig om att den fungerar som den ska. Det gör den inte...

Vad kan vara fel på en tuner som det bara kommer brus ur? Jag använder bara en enkel dipol, men det har räckt förr. Den funkade innan den ställdes upp på vinden. Det är bara brus på AM också, men där kanske det borde anslutas en externa antenn. Jag har aldrig lyssnat på AM.

Råd, tack!

PS Nattlorden, jag kommer ihåg att du för länge sedan var sugen på den här, men då vill du säkert ha en som funkar!
PPS. Servicemanual finns på webben, men där finns tyvärr inga råd om felsökning.

[rikkitikkitavi]

Öppna den och titta om du ser något som ser tråkigt ut. Kallödningar, lösa kablar osv osv.

Hur kallt är det på vinden?

[PerStromgren]

Öppna den och titta om du ser något som ser tråkigt ut. Kallödningar, lösa kablar osv osv.

Hur kallt är det på vinden?

Vinden är oisolerad, så det är nog rätt kallt emellanåt.

Jag öppnar och kollar.

[Morello]

Hur gammal är apparaten?

[Nattlorden]

Hur gammal är apparaten?

De gjordes 86-89.

[Morello]

Börja med att byta alla elektrolytkondensatorer. Om den ändå inte fungerar får man helt enkelt felsöka.
Har man inte en RF-generator kan man ratta in en känd station och sedan med oscilloskop börja mäta.
1. Snurrar lokaloscillatorn (ofta 10,7 MHz över bärvågsfrekvens)?
2. Finns någon signal efter diskriminatorn?
osv

[Morello]

Laddade ned schemat och slog ett snabbt öga - detta är en komplex apparat! Är man inte hyggligt erfaren av anlogelektronik och har erfarenhet av RF så tror jag inte sannolikheten att lyckas med en reparation är betydande.

[PerStromgren]

Laddade ned schemat och slog ett snabbt öga - detta är en komplex apparat! Är man inte hyggligt erfaren av anlogelektronik och har erfarenhet av RF så tror jag inte sannolikheten att lyckas med en reparation är betydande.

Tack för engagemanget! Ja, jag tror mig abslout inte om att kunna utföra något i reparationsväg utöver att stoppa i en kontakt som lossnat.

Den får helt enkelt säljas (mycket billigt, ev skänkas) som defekt och hoppas att någon hobbyradiofixare där ute med en RF-generator har lust att ta hand om den.

[PerStromgren]

Jag har lyft på locket och ryckt i kontakter, skruvat lite fram och tillbaka på trimpottar, men utan framgång. Detta var ju väntat, men jag ville i alla fall prova!

[Morello]

Perfekt objekt för elektronikern med seriösa fritidsproblem.

Nu har Per dessutom muckat med vad som sannolikt är drossslar/trafosar, vilket medför kalibrering av samtliga RF- och IF-steg. Reparationsmanualen är tack och lov föredömligt välskriven.

[PerStromgren]

Finns på Tradera för den hugade!

Muckat och muckat, jag skruvade max fem grader och skruvade tillbaka. Men visst, den kanske är ett bojsänke nu. Även som sådant är den tämligen usel, dock...

[Morello]

https://www.tradera.com/item/170609/670 ... itor-tuner

[PerStromgren]

https://www.tradera.com/item/170609/670210436/nad-4300-monitor-tuner

Aha! Du har för lite att göra?

[Nattlorden]

Då får jag försöka vinna den då och hålla tummarna den är hyffsat lättfixad.

[Morello]

https://www.tradera.com/item/170609/670210436/nad-4300-monitor-tuner

Aha! Du har för lite att göra?

Nädå, ville bara knuffa igång anbudsgivningen.

[Morello]

Då får jag försöka vinna den då och hålla tummarna den är hyffsat lättfixad.

Som sagt, börja med att byt alla elektrolyter efter att du ropat hem radion - det är en bra start.

[Nattlorden]

Då får jag försöka vinna den då och hålla tummarna den är hyffsat lättfixad.

Som sagt, börja med att byt alla elektrolyter efter att du ropat hem radion - det är en bra start.

Jag får lämna iväg den om jag lyckas, mina Bricanyldarriga händer hör inte hemma på kretskort.

[Morello]

Oj, blir man darrig av astmamedicin?

[Nattlorden]

Oj, blir man darrig av astmamedicin?

Det händer kanske inte alla, men jag fick min släng av sleven och en av mina barndomskamraters mamma fick ge upp sin amatörtrollkarlskarriär pga det. 40 år sen jag tog den senast, ingen markant förbättring.

[rikkitikkitavi]

Har du kvar NADarna och högtalarna kanske jag kan göra ett hembesök med en lödkolv om det är för jobbigt och spisa lite och byta elyter. På gamla pertinaxkort brukar det räcka att man viftar med lödkolven så ramlar de ut när kortet är upp och ner. Men felsöka RF är inte min tekopp...

Jag är glad för min Grazax, det gör att jag inte behöver bosätta mig i ett renrum. Jag tycker däremot att åldern börjar ta ut sin rätt när det gäller att se vad man gör. Närsynfältet är kört. Jag får mäta motstånden istf att avkoda färgbanden...

Kanske dags att gå över till rör då? (dålig syn och anodspänning,what can possibly go wrong)

[PerStromgren]

På gamla pertinaxkort brukar det räcka att man viftar med lödkolven så ramlar de ut när kortet är upp och ner.

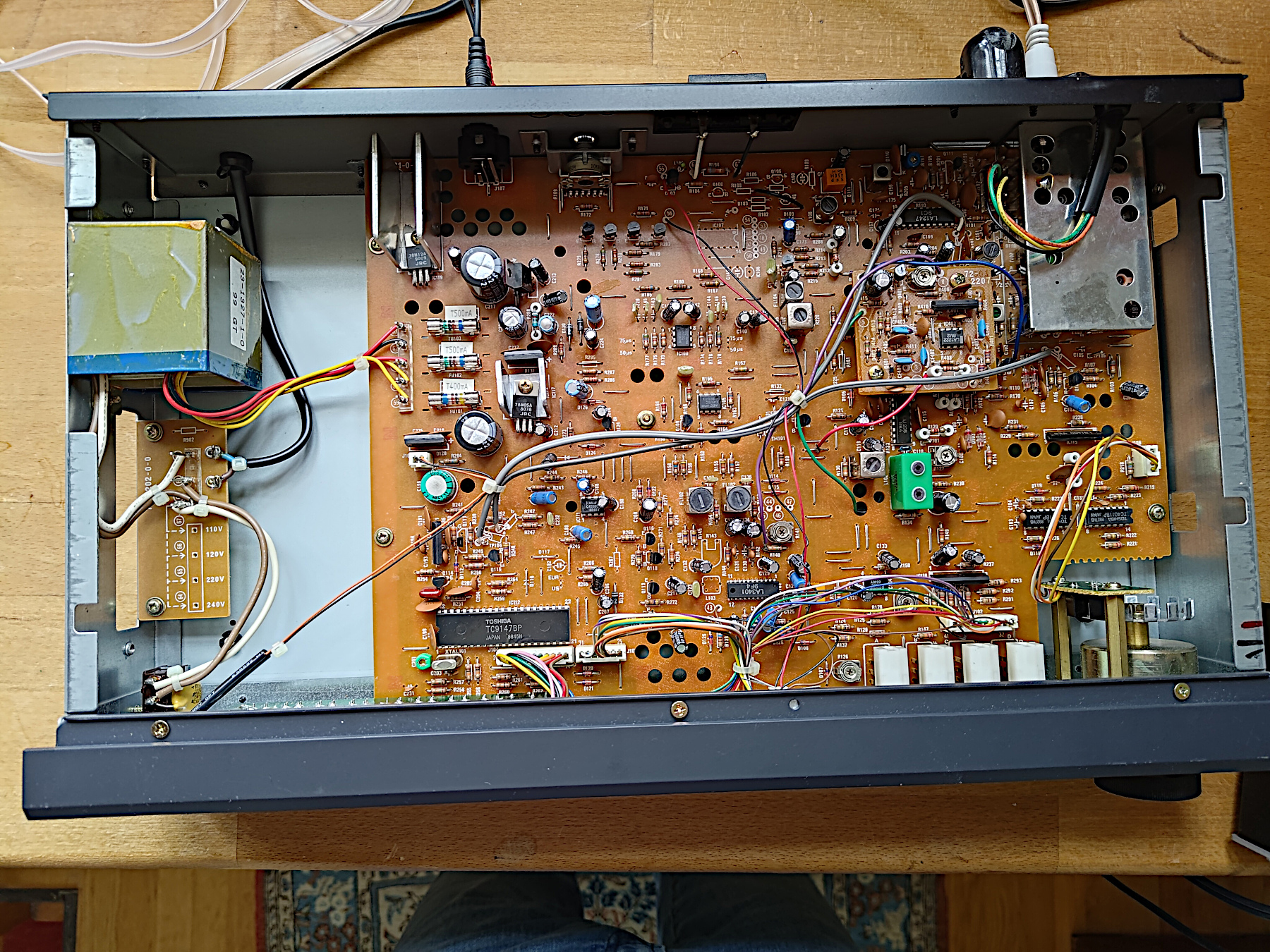

Är det pertinax, det där orangea, alltså? (Se bild längre upp i tråden) Jag trodde sådana var mycket brunare.

[rikkitikkitavi]

Slarvigt språkbruk.

Ensides pläterat budgetmaterial i skiktlaminerat impregnerat kretskortslaminat

[PerStromgren]

Slarvigt språkbruk.

Ensides pläterat budgetmaterial i skiktlaminerat impregnerat kretskortslaminat

Enig.

[Morello]

Fenolhartspapper. Fördelen är att man inte behöver borra hål, utan kan stansa korten!

[rikkitikkitavi]

https://en.m.wikipedia.org/wiki/Pertinax

Pertinax är också ett varumärke för ett specifikt fenolhartslaminat med papperfiber.

Men de är ungefär likadana. I och med det är laminerat med papper och inte glasfiber kan man stansa, något som dock kräver försiktighet då det lätt spallerar, dvs delaminerar i botten pga trycket. Något alla som borrat med högt tryck märkt.

Det sliter inte heller på borr.

[Nattlorden]

Grattis till vem det nu var som knep den. Inget budläggningsproffs ännu.

[distad]

En sådan här Tuner fanns det på Tradera häromåret som såg ut som ny och jag var sugen då. Har ju lite förkärlek till Nad bla...

[Nattlorden]

En sådan här Tuner fanns det på Tradera häromåret som såg ut som ny och jag var sugen då. Har ju lite förkärlek till Nad bla...

Minns... hade inte möjlighet då. Har velat ha en sedan den tiden då jag hade NADs Monitor Series i förstärkare, cd-spelare och kassettdeck, men ingen radio... och sen försvann ju de sista ur lager strax efter...

[distad]

En sådan här Tuner fanns det på Tradera häromåret som såg ut som ny och jag var sugen då. Har ju lite förkärlek till Nad bla...

Minns... hade inte möjlighet då. Har velat ha en sedan den tiden då jag hade NADs Monitor Series i förstärkare, cd-spelare och kassettdeck, men ingen radio... och sen försvann ju de sista ur lager strax efter...

Man blir lite glad när man ser sådana ex, där tiden verkar ha stått still. Eftersom man köper bara begagnat så är det ju långt ifrån felfria grejer utseendemässigt man köper. Ibland kunde man önska att folk skötte grejerna bättre...

[PerStromgren]

Tunern gick till Martin i Löddeköpinge för 306:- plus 59:- frakt. Jag hoppas att den går att laga!

PS. Hur kan det vara så billigt att skicka paket via Tradera? Om jag slår upp priset på postnord kostar motsvarande paket flera hundra!
