REW - Varför blir det så här?

[Kalejdokom]

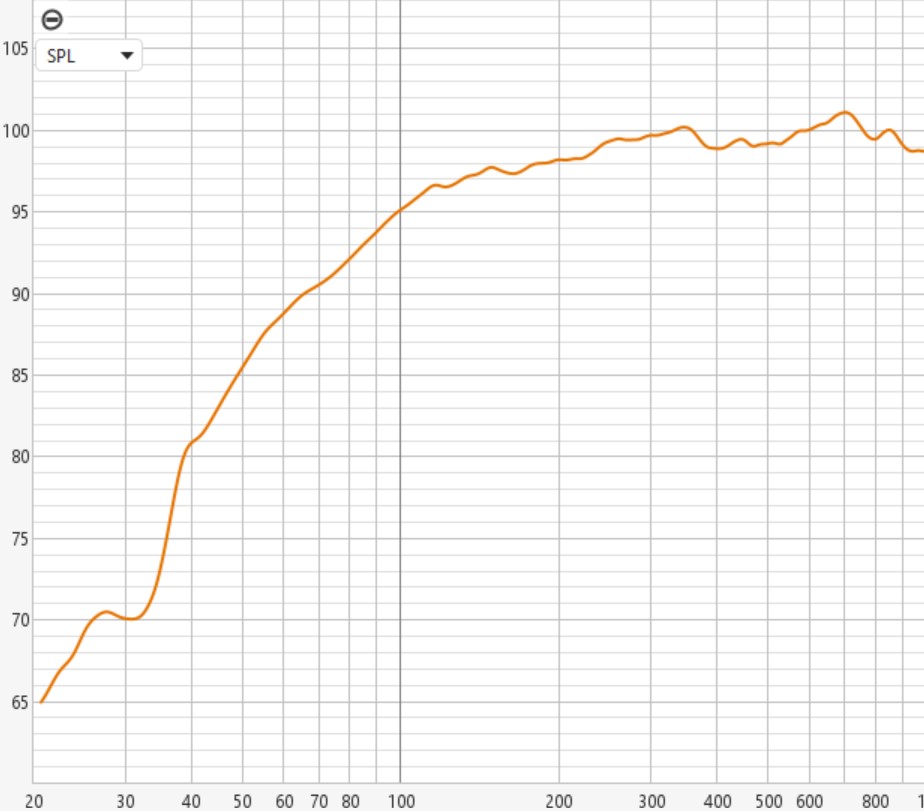

Jag ägnar nationaldagen åt ljudfix och tänkte laborera lite med passiv delning av en PA-låda där det sitter ett 8 tums Fane Sovereign. Tanken var att dela av lite lågbas 6dB/okt med en enkel filterkondensator. Mätte först på element i låda helt utan filter. Får en helt förväntad närfältskurva:


Kopplar sedan en 100 uF filterkondensator (3 parallella 33 uF Janzen Cross Cap) i serie med elementet och får denna konstiga mätkurva. Varför blir det så här?
Jag använder en Behringer iNuke 1000 (klass D-steg) som förstärkare. Kan det vara den i kombination med kondensatorn som spökar?
Jag har även provat med bara en enkel 33 uF konding i serie och även med ett 12 dB filter med konding och en 6 mH spole - alla varianter ger liknande mätkurva. Vad är det som händer?


[sammel]

Det ser ju konstigt ut. Jag vet att jag köpte en liten tidig klass D förstärkare
som jag tänkte ha till mätning, men det vart konstiga kurvor för mig med.
Men vet inte vad som är orsaken. Kanske prova med fullt uppvriden volympotensiometer
och sänkning i mjukvaran.

[petersteindl]

Mät impedansen utan seriekonding och sedan med seriekonding. Det kan möjligtvis ge viss fingervisning.

[Kalejdokom]

Tack för tips. Jag ska forska vidare. Har en gammal AB-förstärkare i sommarstugan. Kan ta hem den nästa helg och testa.
