DC-blockerare

Inläggav eljulio » 2022-01-23 14:23

Kära forum,

För att undvika brum på grund av likström kan man använda DC-blockerare. Vilken skulle ni rekommendera? Denna lilla är ett exempel men jag fick besked om att kondningen i den troligen är för liten. Testa kan man ju alltid. https://www.hembiobutiken.se/produkter/ ... 0wQAvD_BwE

Det var sambon som klagade när hon satt nära och vi lyssnade på radion på MYCKET låg volym. Sambon vill man ju alltid hålla på gott humör... :wink:

Som vanligt finns det väl hifidyra alternativ. Jag är bara ute efter alternativ som faktiskt funkar. Holografic Audio håller på och tar fram en sådan, men den är inte klar ännu.

Användarvisningsbild
Belker

Inlägg: 5523
Blev medlem: 2003-07-16
Ort: Hill St. Pct

Re: DC-blockerare

Inläggav Belker » 2022-01-23 15:04

Är det verkligen dc-block du behöver om det brummar ur högtalarna? Låter snarare som jordslinga eller trött nätdel. DC-blockerare använder man väl mot mekaniskt brummande trafo?

Användarvisningsbild
WhereNextColumbus

Inlägg: 806
Blev medlem: 2012-12-10

Re: DC-blockerare

Inläggav WhereNextColumbus » 2022-01-23 15:49

Belker skrev:Är det verkligen dc-block du behöver om det brummar ur högtalarna? Låter snarare som jordslinga eller trött nätdel. DC-blockerare använder man väl mot mekaniskt brummande trafo?


Ja.

Man undrar vad radion är i detta fall. En ojordad köksradio? Analog receiver till hifi-system? Digitalradio?
Häpp!

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-23 16:10

Förlåt mig. Jag var uppenbarligen extremt otydlig. Det är inget som helst brum från högtalarna. Det handlar om slutsteget som det är ett lågt brum från, se bilden på produkten jag länkade till i första inlägget och dess syfte.

Edit: Brummet från steget är ibland mycket lågt och ibland högre. Växlande alltså. Antar att det har med övriga apparater i huset att göra.

Användarvisningsbild
smile

Inlägg: 1248
Blev medlem: 2006-04-10
Ort: Rimbo

Re: DC-blockerare

Inläggav smile » 2022-01-23 17:21

Jag kan rekommendera följande produkt.

Svenskdesignad och Svensktillverkad.

Färdigbyggd.
https://sjostromaudio.net/shop/built-an ... 000_uf_16v

Bara kretskort om man vill knåpa ihop den själv.
https://sjostromaudio.net/shop/mains-ci ... rmers.html

Komplettera med en liten låda med in och utgångskontakter så har du ett kalasbra DC-filter :)

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-23 17:36

smile skrev:Jag kan rekommendera följande produkt.

Svenskdesignad och Svensktillverkad.

Färdigbyggd.
https://sjostromaudio.net/shop/built-an ... 000_uf_16v

Bara kretskort om man vill knåpa ihop den själv.
https://sjostromaudio.net/shop/mains-ci ... rmers.html

Komplettera med en liten låda med in och utgångskontakter så har du ett kalasbra DC-filter :)


Det där var ju ett grymt tips! Nu är jag så puckad man kan bli när det gäller sådant här, så jag ställer även fråga om låda och montering... :oops:

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-23 22:46

Här var ju i alla fall en bra plats med en massa lådor i hårdplast som ju är det jag ska ha. Får se till att hitta in- och utgångskontakt också.

Användarvisningsbild
smile

Inlägg: 1248
Blev medlem: 2006-04-10
Ort: Rimbo

Re: DC-blockerare

Inläggav smile » 2022-01-23 23:35

Känner du dig trygg i att mecka ihop ovanstående med 230v spänningar?

Nu ser jag inte vad du hänvisar till för plastlåda, men komplettera lämplig låda med någon typ av nätbrunn, tex. https://www.kjell.com/se/produkter/el-v ... ssi-p39602

Samt ett uttag, typ.
https://www.kjell.com/se/produkter/el-v ... nde-p37584

Du kan ju välja något snyggare, men du förstår poängen. :)

Användarvisningsbild
idea

Inlägg: 841
Blev medlem: 2010-12-14
Ort: Gbg

Re: DC-blockerare

Inläggav idea » 2022-01-24 00:10

smile skrev:Jag kan rekommendera följande produkt.

Svenskdesignad och Svensktillverkad.

Färdigbyggd.
https://sjostromaudio.net/shop/built-an ... 000_uf_16v

Bara kretskort om man vill knåpa ihop den själv.
https://sjostromaudio.net/shop/mains-ci ... rmers.html

Komplettera med en liten låda med in och utgångskontakter så har du ett kalasbra DC-filter :)


Rekommenderar ansiktsmask och skyddsväst om du kopplar in dessa 16 V elektrolyter på 240 V, inte ens lämpligt experiment att göra på nyår. Skyddsutrustning och lååångt säkerhetsavstånd krävs.
Produkten är avsedd att ge en bra DC för ett stabiliserat 2x15 V (max) nätaggregat. Att avkoppla DC på nätspänningen kräver helt andra produkter, typ den där IFI-modulen från Hembiobutiken.
Idea what a great ID

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-24 00:12

idea skrev:
smile skrev:Jag kan rekommendera följande produkt.

Svenskdesignad och Svensktillverkad.

Färdigbyggd.
https://sjostromaudio.net/shop/built-an ... 000_uf_16v

Bara kretskort om man vill knåpa ihop den själv.
https://sjostromaudio.net/shop/mains-ci ... rmers.html

Komplettera med en liten låda med in och utgångskontakter så har du ett kalasbra DC-filter :)


Rekommenderar ansiktsmask och skyddsväst om du kopplar in dessa 16 V elektrolyter på 240 V, inte ens lämpligt experiment att göra på nyår. Skyddsutrustning och lååångt säkerhetsavstånd krävs.
Produkten är avsedd att ge en bra DC för ett stabiliserat 2x15 V (max) nätaggregat. Att avkoppla DC på nätspänningen kräver helt andra produkter, typ den där IFI-modulen från Hembiobutiken.


Då har du nog inte förstått hur en DC blocker fungerar...
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 06:12

Då har du nog inte förstått hur en DC blocker fungerar...

AVR, vem var det riktat till? Sjöströms produkt uppfattar jag gör jobbet?

Användarvisningsbild
smile

Inlägg: 1248
Blev medlem: 2006-04-10
Ort: Rimbo

Re: DC-blockerare

Inläggav smile » 2022-01-24 07:38

Det var riktat till idea som yrar i nattmössan :)

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 07:45

smile skrev:Känner du dig trygg i att mecka ihop ovanstående med 230v spänningar?

Nu ser jag inte vad du hänvisar till för plastlåda, men komplettera lämplig låda med någon typ av nätbrunn, tex. https://www.kjell.com/se/produkter/el-v ... ssi-p39602

Samt ett uttag, typ.
https://www.kjell.com/se/produkter/el-v ... nde-p37584

Du kan ju välja något snyggare, men du förstår poängen. :)


Tack, nej det gör jag inte. Jag får be någon om hjälp med detta så att det blir rätt.

Här är länken till plastlådor. https://www.elfa.se/sv/plastlada-65x115 ... track=true

Glömde lägga till länken. Det är ju många att välja på, så liten som möjligt vill jag ha... :)

Användarvisningsbild
Calleberg

Inlägg: 3594
Blev medlem: 2010-03-06
Ort: Kumla

Re: DC-blockerare

Inläggav Calleberg » 2022-01-24 12:48

Ett stalltips är att välja en låda där kortet får plats :) t.ex denna
https://www.elfa.se/sv/plastlada-90x115 ... p/30064471

Sen blir det nog enklast om du köper en skarvsladd och klipper den på mitten och ev. kortar snuttarna till en för dig trivsam längd. Införskaffa två förskruvningar med kontramutter och gör hål för dessa i lådan, montera förskruvning i hål medelst kontramutter, montera sladdsnuttar, koppla in sladdsnuttarnas ledare, skruva på lock, klart.

Den enda lilla detalj du bör tänka på förutom att koppla rätt... :) är att se till att gulgrön ledare skall vara så pass mycket längre att om du rycker lös sladden ur förskruvningen, så är gulgrön den sista att släppa taget.

Om du vill överkursa lite så listar du ut ett sätt att skruva fast kortet i lådan.
Easy like a Sunday morning...

Perfect is the enemy of good

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-24 13:34

Bör väl noteras att Sjöströms DC-blockerare kommer färdigmonterad. Inmontering i passande låda är väl görlig för de flesta. Nätbrunn och uttag skulle jag skippa och istället välja att klamra fast med passande genomföringar/förskruvningar.

https://cdn-reichelt.de/bilder/web/arti ... 200_01.jpg

Användarvisningsbild
smile

Inlägg: 1248
Blev medlem: 2006-04-10
Ort: Rimbo

Re: DC-blockerare

Inläggav smile » 2022-01-24 14:35

Calleberg skrev:Sen blir det nog enklast om du köper en skarvsladd och klipper den på mitten och ev. kortar snuttarna till en för dig trivsam längd. Införskaffa två förskruvningar med kontramutter och gör hål för dessa i lådan, montera förskruvning i hål medelst kontramutter, montera sladdsnuttar, koppla in sladdsnuttarnas ledare, skruva på lock, klart.


Ja, det var ju ett enkelt sätt att lösa in och utgångsproblematiken på! :)

Användarvisningsbild
petersteindl
Der Eiermann

Inlägg: 41183
Blev medlem: 2007-04-17
Ort: Härnösand

Re: DC-blockerare

Inläggav petersteindl » 2022-01-24 15:05

smile skrev:
Calleberg skrev:Sen blir det nog enklast om du köper en skarvsladd och klipper den på mitten och ev. kortar snuttarna till en för dig trivsam längd. Införskaffa två förskruvningar med kontramutter och gör hål för dessa i lådan, montera förskruvning i hål medelst kontramutter, montera sladdsnuttar, koppla in sladdsnuttarnas ledare, skruva på lock, klart.


Ja, det var ju ett enkelt sätt att lösa in och utgångsproblematiken på! :)


+1

Även om det är en plastlåda så skulle jag fästa kortet på 4 st plastdistanser med 1 cm mellanrum mellan kort och botten.
VD Bremen Production AB + Ortho-Reality AB; Grundare av Ljudbutiken AB; Fd import av hifi; Konstruktör av LICENCE No1 D/A, Bremen No1 D/A, Forsell D/A, SMS FrameSound, Bremen 3D8 m.fl.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 15:10

Finns det bilder på liknande montering för en sån som mig?

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 16:08

RogerGustavsson skrev:Bör väl noteras att Sjöströms DC-blockerare kommer färdigmonterad. Inmontering i passande låda är väl görlig för de flesta. Nätbrunn och uttag skulle jag skippa och istället välja att klamra fast med passande genomföringar/förskruvningar.

https://cdn-reichelt.de/bilder/web/arti ... 200_01.jpg


Tänkte du på då om man klipper en sladd och sen för igenom denna och skruvar fast i kortet i lådan då. Med stickproppen kvar i andra änden då. Har du en produktlänk?

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 16:14

Calleberg skrev:Ett stalltips är att välja en låda där kortet får plats :) t.ex denna
https://www.elfa.se/sv/plastlada-90x115 ... p/30064471

Sen blir det nog enklast om du köper en skarvsladd och klipper den på mitten och ev. kortar snuttarna till en för dig trivsam längd. Införskaffa två förskruvningar med kontramutter och gör hål för dessa i lådan, montera förskruvning i hål medelst kontramutter, montera sladdsnuttar, koppla in sladdsnuttarnas ledare, skruva på lock, klart.

Den enda lilla detalj du bör tänka på förutom att koppla rätt... :) är att se till att gulgrön ledare skall vara så pass mycket längre att om du rycker lös sladden ur förskruvningen, så är gulgrön den sista att släppa taget.

Om du vill överkursa lite så listar du ut ett sätt att skruva fast kortet i lådan.


Det var nog den lådan jag hittade igår också. Ser lagom stor ut. Sen ska man ju koppla rätt också, men jag är väl hyggligt läskunnig. Bör gå... :wink: Tar och beställer lådan nu i alla fall. Från Sjöström beställde jag igår, så DC-blockern är på väg. Från slutsteget skall det ju också kopplas in i DC-blockern, så jag behöver rimligtvis ett uttag att koppla in från steget till DC-blockern. Ett bör ju räcka.

Användarvisningsbild
Calleberg

Inlägg: 3594
Blev medlem: 2010-03-06
Ort: Kumla

Re: DC-blockerare

Inläggav Calleberg » 2022-01-24 16:53

Det har jag redan fixat åt dig, läs igenom mitt förslag, men jag kan ge dig en ledtråd: Vad finns i den ände av en helt vanlig skarvsladd där INTE två metallpinnar sticker ut? :mrgreen:

För övrigt tror jag Belker har rätt, men ibland måste man helt prova saker man fått för sig innan man kan gå vidare :)
Easy like a Sunday morning...

Perfect is the enemy of good

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-24 17:30

eljulio skrev:
RogerGustavsson skrev:Bör väl noteras att Sjöströms DC-blockerare kommer färdigmonterad. Inmontering i passande låda är väl görlig för de flesta. Nätbrunn och uttag skulle jag skippa och istället välja att klamra fast med passande genomföringar/förskruvningar.

https://cdn-reichelt.de/bilder/web/arti ... 200_01.jpg


Tänkte du på då om man klipper en sladd och sen för igenom denna och skruvar fast i kortet i lådan då. Med stickproppen kvar i andra änden då. Har du en produktlänk?



Tycker du ska avvakta att beställa låda tills du ser hur stor den behöver vara. Kortet uppges mäta 99x79 mm och höjden beror på vilka version du köpt.

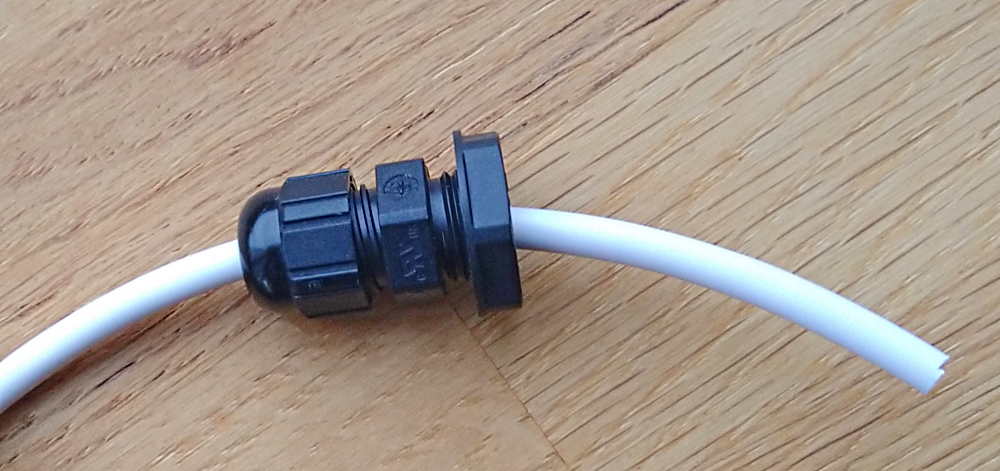

Om du ändå ska beställa från Elfa kan du lägga till 2 st kabelförskruvningar, https://www.elfa.se/sv/kabelfoerskruvni ... ggest=true
Du drar igenom den avklippta kabeln, skruvar fast den i Sjöströms-kortet. När kabelförskruvningen är åtdragen sitter den fast i lådan. När den vänstra på bilden dras, kläms kabeln fast.



Du bör också lägga till någon form av fästen för kretskortet. Lämpligen med distanser om 5 mm för att inte ligga i botten av lådan. Det är möjligt att den låda du länkar till har något inuti för att fästa kretskort.
Senast redigerad av RogerGustavsson 2022-01-24 17:43, redigerad totalt 1 gång.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 17:42

Calleberg skrev:Det har jag redan fixat åt dig, läs igenom mitt förslag, men jag kan ge dig en ledtråd: Vad finns i den ände av en helt vanlig skarvsladd där INTE två metallpinnar sticker ut? :mrgreen:

För övrigt tror jag Belker har rätt, men ibland måste man helt prova saker man fått för sig innan man kan gå vidare :)


Har inget brum i högtalarna över huvud taget. De är helt tysta bortsett från ett mycket svagt brus om jag lägger örat tätt intill diskanten, dvs. ej hörbart på något sätt längre än 2 dm från högtalaren.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 17:43

Tack Roger! Blir till att beställa ikväll.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 17:44

Calleberg skrev:Det har jag redan fixat åt dig, läs igenom mitt förslag, men jag kan ge dig en ledtråd: Vad finns i den ände av en helt vanlig skarvsladd där INTE två metallpinnar sticker ut? :mrgreen:

He, he...

För övrigt tror jag Belker har rätt, men ibland måste man helt prova saker man fått för sig innan man kan gå vidare :)

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-24 17:44

App, app! Kontrollera lådans invändiga mått först! Redigerade mitt inlägg ovan.

Användarvisningsbild
Calleberg

Inlägg: 3594
Blev medlem: 2010-03-06
Ort: Kumla

Re: DC-blockerare

Inläggav Calleberg » 2022-01-24 17:56

Mja, även där är det nog krattat i manegen, måtten står på elfa, den är nån centimeter längre än kortet 5 mm bredare och såpass mycket högre att Peters distanser ska få plats om så önskas, förutsatt att du köpt snålvarianten, vilket du såklart gjort :)
.
Easy like a Sunday morning...

Perfect is the enemy of good

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-24 18:29

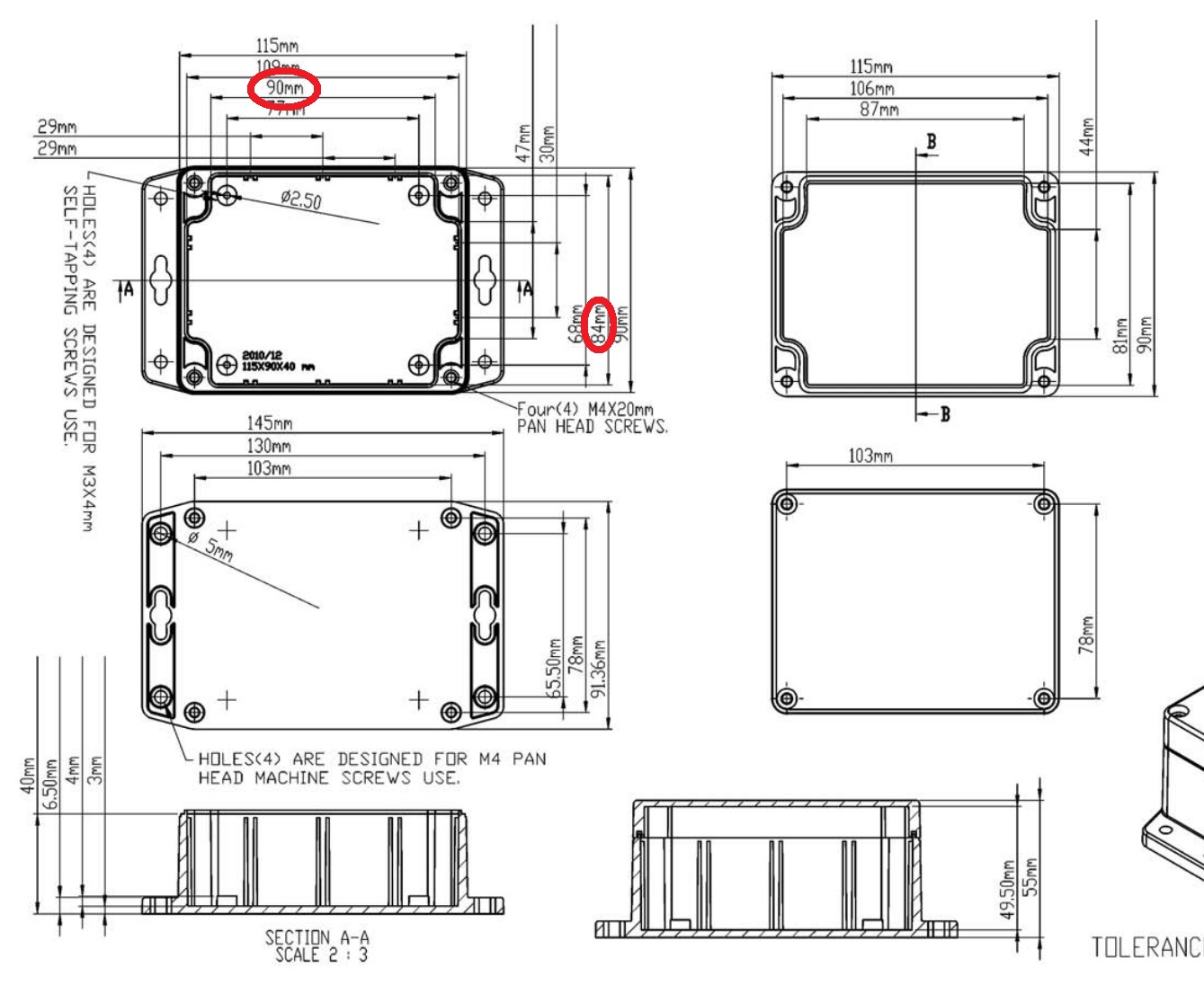

Gick länken till denna? Ett kort om 90x84 mm får plats där men kortet är längre...


Användarvisningsbild
Calleberg

Inlägg: 3594
Blev medlem: 2010-03-06
Ort: Kumla

Re: DC-blockerare

Inläggav Calleberg » 2022-01-24 19:09

Den var det och du har rätt, passsar ju inte. Det kanske hade varit lämplig av elfa att undvika att ange innermått när det ser ut sådär.
Easy like a Sunday morning...

Perfect is the enemy of good

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-24 20:49


Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 20:58

RogerGustavsson skrev:Den här lådan kanske passar?

https://www.elfa.se/sv/plastlada-90x151 ... track=true


Tack Roger! Har inte beställt ännu på grund av inkoppling av A800 som ju gick fint, men sen åt skogen med delningsfiltret istället.. ha, ha, ha... eller nått... :cry:

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-24 21:01

Det var dessa två produkter jag behövde från Elfa då:

https://www.elfa.se/sv/plastlada-90x151 ... track=true

https://www.elfa.se/sv/kabelfoerskruvni ... ggest=true

Och så klippa av en sladd, behålla stickproppen då förstås.

Användarvisningsbild
guldfisk

Inlägg: 3654
Blev medlem: 2005-10-11
Ort: Stockholm

Re: DC-blockerare

Inläggav guldfisk » 2022-01-24 21:12

Hur ska egentligen in- och utgående enfassladd kopplas? Det är åtta klämmor för 6 ledare.

IN: 1 phase in, 1 neutral, 1 ground.
OUT 1 phase out, 1 neutral, 1 ground.

Eller vad? Varför 8 klämmor?
...perspektiv...

Användarvisningsbild
guldfisk

Inlägg: 3654
Blev medlem: 2005-10-11
Ort: Stockholm

Re: DC-blockerare

Inläggav guldfisk » 2022-01-24 21:17

Aha. Det fanns en länk till en beskrivning:
https://sjostromaudio.com/pages/index.p ... -end-style

De extra in och out är:
"Not used, only for mechanical stability."
...perspektiv...

Användarvisningsbild
Michael
LEDaren

Inlägg: 5910
Blev medlem: 2005-05-18
Ort: Linköping

Re: DC-blockerare

Inläggav Michael » 2022-01-25 00:11

Istället för skarvsladd skulle jag rekommendera en apparatsladd. Av sådan modell som redan används till apparaten ifråga.

//Michael

Användarvisningsbild
idea

Inlägg: 841
Blev medlem: 2010-12-14
Ort: Gbg

Re: DC-blockerare

Inläggav idea » 2022-01-25 00:13

avr7000 skrev:
idea skrev:
smile skrev:Jag kan rekommendera följande produkt.

Svenskdesignad och Svensktillverkad.

Färdigbyggd.
https://sjostromaudio.net/shop/built-an ... 000_uf_16v

Bara kretskort om man vill knåpa ihop den själv.
https://sjostromaudio.net/shop/mains-ci ... rmers.html

Komplettera med en liten låda med in och utgångskontakter så har du ett kalasbra DC-filter :)


Rekommenderar ansiktsmask och skyddsväst om du kopplar in dessa 16 V elektrolyter på 240 V, inte ens lämpligt experiment att göra på nyår. Skyddsutrustning och lååångt säkerhetsavstånd krävs.
Produkten är avsedd att ge en bra DC för ett stabiliserat 2x15 V (max) nätaggregat. Att avkoppla DC på nätspänningen kräver helt andra produkter, typ den där IFI-modulen från Hembiobutiken.


Då har du nog inte förstått hur en DC blocker fungerar...


Svar nej jag hade inte förstått hur en sådan fungerar och när jag kollar upp det så ser jag att den kommer att funka så länge allt är helt. Men jag har svårt att tro att någon sådan koppling kan få CE-godkännande. Ett diodhaveri och du får 230 V över en 16 V konding som jag ser kretsen.
Idea what a great ID

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 01:51

idea skrev:
avr7000 skrev:
idea skrev:
Rekommenderar ansiktsmask och skyddsväst om du kopplar in dessa 16 V elektrolyter på 240 V, inte ens lämpligt experiment att göra på nyår. Skyddsutrustning och lååångt säkerhetsavstånd krävs.
Produkten är avsedd att ge en bra DC för ett stabiliserat 2x15 V (max) nätaggregat. Att avkoppla DC på nätspänningen kräver helt andra produkter, typ den där IFI-modulen från Hembiobutiken.


Då har du nog inte förstått hur en DC blocker fungerar...


Svar nej jag hade inte förstått hur en sådan fungerar och när jag kollar upp det så ser jag att den kommer att funka så länge allt är helt. Men jag har svårt att tro att någon sådan koppling kan få CE-godkännande. Ett diodhaveri och du får 230 V över en 16 V konding som jag ser kretsen.


Nej allt sitter ju bara på "ena sladden", fasen .... ingenting har direkt kontakt med nolla som skulle kunna ge 230 V över själva kretsen.

Prylen finns CE märkt och kommersiellt tillgänglig.

http://www.jenving.se/products/view/dc- ... 3024000378

Stefan
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
petersteindl
Der Eiermann

Inlägg: 41183
Blev medlem: 2007-04-17
Ort: Härnösand

Re: DC-blockerare

Inläggav petersteindl » 2022-01-25 02:37

Det är 50 Hz sinus både före och efter kondensatorn. Sinusen skall vara 230 volt både före och efter kondensatorn, d v s spänningsfallet på AC= 50 Hz skall i princip vara noll över kondensatorn. 16.000 uF eller mer innebär mindre än 1 ohm impedans vid 50 Hz. 1 Ampere AC 50 Hz ger i så fall mindre än 1 volt spänningsfall d v s spänningen 230 volt AC blir istället 229 volt AC. Men, ström och spänning är inte i fas med varandra på nätet. Strömuttaget sker snarast pulsat 50 eller 100 ggr i sekunden beroende på gammeldags nätdel. Med switchat blir det högre frekvens. Man bör i vart fall välja en kondensator med stort kapacitansvärde och små förluster vid 50 - 150 Hz. Med switchade nätdelar i apparater bör man kanske fundera över vilka frekvenser som kondensatorn skall agera kapacitivt och med små förluster.

Detta är som sagt under förutsättning att det är en tillräckligt stor kondensator så att man vid 50 Hz sinus + övertoner inte har något spänningsfall över kondensatorn annat än möjlig tilltänkt DC-komponent på fas, vilket jag i tidigare inlägg i annan tråd försökt förklara att det i de flesta fall inte är troligt, men det föll inte i god jord i den tråden, varken av idea eller av Morello.
Jag vidhåller dock det jag tidigare skrivit och anser att båda hade fel i sina påståenden angående hur nätspänning och ström faktiskt ser ut på fas och nolla.
Det kan möjligtvis finnas en DC-komponent mellan nolla och jord som kan variera av någon orsak, men det är inte samma sak som att det flyter DC-ström på fas som går genom primärsidan på transformatorn ner i nolla.

I de absolut flesta fall, och i samtliga fall jag känner till från en stor mängd mätningar på 90-talets första hälft, så flyter ingen DC ström på fas då nätet belastas.
Det man ser på oscilloskop handlar om en AC-offset på nätspänningen som beror på jämna toners dist på nätspänningen, speciellt 2a-ton påverkar symmetrin på vågformen och därmed den till synes sneda nollgenomgången. Därför kan vissa trafos gå in i mättnad med magnetostriktion som följd och därmed alstras vibrationer d v s brummande från själva nättransformatorn som låter akustiskt från transformator och förstärkarlåda. För eljulios skull hoppas jag det kommer fungera och att han faktiskt har likström som flyter på nätet då apparater kopplas in. Då får man nog fundera på varifrån DC-komponenten skulle komma som på något sätt skulle smyga sig in osymmetriskt på kabelsträckan från transformatorstation till hushållsapparat. Man har alltså DC-fällor i båda ändar av nätkabel i form av transformatorer, men i så fall ändå skulle man ha en DC-ström som skulle flyta i nätkabeln. Jag är inte övertygad.

MvH
Peter
VD Bremen Production AB + Ortho-Reality AB; Grundare av Ljudbutiken AB; Fd import av hifi; Konstruktör av LICENCE No1 D/A, Bremen No1 D/A, Forsell D/A, SMS FrameSound, Bremen 3D8 m.fl.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 11:17

Peter. Jag pratade med Lars om det där och han nämnde att DC potentiellt KAN påverka och orsaka brum. HA håller på och tar fram den DC-blocker som så småningom ska ut på marknaden. Som du säkert redan känner till har jag inte själv någon kunskap att tillföra i ämnet. Men jag tänker som så att det inte är så kostsamt att prova i alla fall.

Användarvisningsbild
HolographicAudio™

Inlägg: 549
Blev medlem: 2003-11-28
Ort: Växjö

Re: DC-blockerare

Inläggav HolographicAudio™ » 2022-01-25 11:31

idea skrev:
avr7000 skrev:
idea skrev:
Rekommenderar ansiktsmask och skyddsväst om du kopplar in dessa 16 V elektrolyter på 240 V, inte ens lämpligt experiment att göra på nyår. Skyddsutrustning och lååångt säkerhetsavstånd krävs.
Produkten är avsedd att ge en bra DC för ett stabiliserat 2x15 V (max) nätaggregat. Att avkoppla DC på nätspänningen kräver helt andra produkter, typ den där IFI-modulen från Hembiobutiken.


Då har du nog inte förstått hur en DC blocker fungerar...


Svar nej jag hade inte förstått hur en sådan fungerar och när jag kollar upp det så ser jag att den kommer att funka så länge allt är helt. Men jag har svårt att tro att någon sådan koppling kan få CE-godkännande. Ett diodhaveri och du får 230 V över en 16 V konding som jag ser kretsen.

Då förstår du nog kretsen fel. :wink: Dioderna är normalt inte "aktiva", de sitter bara där för att skydda kondensatorerna mot för mycket DC-spänning (med dessa 3 dioder i serie blir det ca 2-3 VDC).
Äger företaget INNOTEC som tillverkar audioprodukter med varumärket HOLOGRAPHIC AUDIO®.
http://www.holographicaudio.com
Pre Two>ULC>AMP Twentythree>Ino Audio Pi120s

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 12:36

Dioderna leder väl all ström i kretsen utom just kring genomgången 0 V där dess spänningsfall i framriktning (0.6-0.7 V för en diod, det dubbla för två dioder i serie) spärrar för ström (spärrar för skiftad nollgenomgång ekvivalent med DC shift).
Vid nollgenomgång leder kondensatorerna strömmen istället och kondensatorer leder/överför inte DC.

Här är det ganska bra förklarat:
https://www.euphonia-audioforum.se/foru ... ent-208246


Stefan
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
Morello

Inlägg: 36147
Blev medlem: 2003-05-19
Ort: Stockholm/Täby

Re: DC-blockerare

Inläggav Morello » 2022-01-25 12:41

NEJ; strömmen går genom kondingarna annat än vid extremt stor DC-obalans.

Euphonia är som bekant pseudovetenskapen och arrogansen högborg och bör knappast användas som källa till kunskap.
Driver: www.sybariteaudio.se
-Innehar F-skattsedel-

”Messen ist Wissen, aber messen ohne Wissen ist kein Wissen”

"Es ist noch kein Meister vom Himmel gefallen"

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 13:14

Hej Länken var lite fel....

Man skall ner en bra bit i texten till :

https://www.euphonia-audioforum.se/foru ... ent=208246

Men du menar att "motståndet" för växelspänningen alltid är lägre i kondensator och strömmen går alltid den vägen.
- tills dess att DC obalans blir större än summerat spänningsfall dioder.

Om du som i exempel på Euphonia orsakar en skift i växelspänningen (i huset) som beror på att man har en kraftig förbrukare som halvvågslikriktar och bara använder negativ spänningshalva får man ett spänningsfall (bara på negativ halva) och medelvärdet stiger (från 0:an) om man får en offset. (typ DC shift).

Det är ju fortfarande växelström och om all ström går genom konding släpper väl konding i så fall fortfarande igenom den som den ser ut (med offset).

Stefan
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
HolographicAudio™

Inlägg: 549
Blev medlem: 2003-11-28
Ort: Växjö

Re: DC-blockerare

Inläggav HolographicAudio™ » 2022-01-25 13:46

avr7000 skrev:Men du menar att "motståndet" för växelspänningen alltid är lägre i kondensator och strömmen går alltid den vägen.
- tills dess att DC obalans blir större än summerat spänningsfall dioder.

Svar ja.

avr7000 skrev:Om du som i exempel på Euphonia orsakar en skift i växelspänningen (i huset) som beror på att man har en kraftig förbrukare som halvvågslikriktar och bara använder negativ spänningshalva får man ett spänningsfall (bara på negativ halva) och medelvärdet stiger (från 0:an) om man får en offset. (typ DC shift).
Det är ju fortfarande växelström och om all ström går genom konding släpper väl konding i så fall fortfarande igenom den som den ser ut (med offset).

Svar Nej, kondingen släpper inte igenom DC (DC kan passera först om spänning överstiger diodernas "öppningsspännig" på 2-3V).
Äger företaget INNOTEC som tillverkar audioprodukter med varumärket HOLOGRAPHIC AUDIO®.
http://www.holographicaudio.com
Pre Two>ULC>AMP Twentythree>Ino Audio Pi120s

Användarvisningsbild
Morello

Inlägg: 36147
Blev medlem: 2003-05-19
Ort: Stockholm/Täby

Re: DC-blockerare

Inläggav Morello » 2022-01-25 13:55

avr7000 skrev:Hej Länken var lite fel....

Man skall ner en bra bit i texten till :

https://www.euphonia-audioforum.se/foru ... ent=208246

Men du menar att "motståndet" för växelspänningen alltid är lägre i kondensator och strömmen går alltid den vägen.
- tills dess att DC obalans blir större än summerat spänningsfall dioder.

Om du som i exempel på Euphonia orsakar en skift i växelspänningen (i huset) som beror på att man har en kraftig förbrukare som halvvågslikriktar och bara använder negativ spänningshalva får man ett spänningsfall (bara på negativ halva) och medelvärdet stiger (från 0:an) om man får en offset. (typ DC shift).

Det är ju fortfarande växelström och om all ström går genom konding släpper väl konding i så fall fortfarande igenom den som den ser ut (med offset).

Stefan


Jag läser inte euphonia, som är en direkt olämplig sida för kunskapsinhämtning.
DC-komponenten blockeras om inte sagda komponent överskrider diodspänningsfallet.
Driver: www.sybariteaudio.se
-Innehar F-skattsedel-

”Messen ist Wissen, aber messen ohne Wissen ist kein Wissen”

"Es ist noch kein Meister vom Himmel gefallen"

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 14:12

Återigen...

Om all växelström går igenom kondensator och man får en obalans p g a att negativ halva får ett spänningsfall p g a belastning av t ex halvvågslikriktning i apparat ansluten till nätet.
Denna shift av medelvärde skiljer sig nu från 0:an. (man har fått något som är ekvivalent med DC på växelspänningen relativt husets 0:a)
Som konding sitter i kretsen där den inte har någon relation till husets 0:a (och om den släpper igenom all AC), hur kan den då inte släppa igenom växelströmmen som den ser ut med shift ("DC" shift)?

Stefan
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
Morello

Inlägg: 36147
Blev medlem: 2003-05-19
Ort: Stockholm/Täby

Re: DC-blockerare

Inläggav Morello » 2022-01-25 14:37

Därför att DC-obalansen inte slinker igenom - vågformen förskjuts således efter DC-filtret.
Driver: www.sybariteaudio.se
-Innehar F-skattsedel-

”Messen ist Wissen, aber messen ohne Wissen ist kein Wissen”

"Es ist noch kein Meister vom Himmel gefallen"

Användarvisningsbild
HolographicAudio™

Inlägg: 549
Blev medlem: 2003-11-28
Ort: Växjö

Re: DC-blockerare

Inläggav HolographicAudio™ » 2022-01-25 15:14

avr7000 skrev:Återigen...

Om all växelström går igenom kondensator och man får en obalans p g a att negativ halva får ett spänningsfall p g a belastning av t ex halvvågslikriktning i apparat ansluten till nätet.
Denna shift av medelvärde skiljer sig nu från 0:an. (man har fått något som är ekvivalent med DC på växelspänningen relativt husets 0:a)
Som konding sitter i kretsen där den inte har någon relation till husets 0:a (och om den släpper igenom all AC), hur kan den då inte släppa igenom växelströmmen som den ser ut med shift ("DC" shift)?

Stefan

Man skulle kunna säga att DC-spänningen "fastar" i kondingen, AC passerar.
Äger företaget INNOTEC som tillverkar audioprodukter med varumärket HOLOGRAPHIC AUDIO®.
http://www.holographicaudio.com
Pre Two>ULC>AMP Twentythree>Ino Audio Pi120s

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 15:44

HolographicAudio™ skrev:
avr7000 skrev:Återigen...

Om all växelström går igenom kondensator och man får en obalans p g a att negativ halva får ett spänningsfall p g a belastning av t ex halvvågslikriktning i apparat ansluten till nätet.
Denna shift av medelvärde skiljer sig nu från 0:an. (man har fått något som är ekvivalent med DC på växelspänningen relativt husets 0:a)
Som konding sitter i kretsen där den inte har någon relation till husets 0:a (och om den släpper igenom all AC), hur kan den då inte släppa igenom växelströmmen som den ser ut med shift ("DC" shift)?

Stefan

Man skulle kunna säga att DC-spänningen "fastar" i kondingen, AC passerar.


Precis! Tack....

Pratade just med min gamla ellärare och han förklarade :) Och nu fattar jag.
Kondingen laddas upp med "felet/skillnaden" Och det fastnar i denna som du säger.

Stefan
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 15:46

Morello skrev:Därför att DC-obalansen inte slinker igenom - vågformen förskjuts således efter DC-filtret.


Nu fattar jag...
Om du har ett kontinuerligt fel/offset/dc på 0.5 V så kommer kondesator att laddas upp med detta, och ha denna laddning kvar så länge felet kvarstår och släppa ifrån sig rätt vågform.

Djefla Euphonia :mrgreen: :mrgreen: :mrgreen:
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
dewpo

Inlägg: 5583
Blev medlem: 2016-08-01

Re: DC-blockerare

Inläggav dewpo » 2022-01-25 15:59

:? Hur stora måste dessa kondensatorer vara ? Såg att det fanns två värden att välja mellan, samt en kraftigare modell :twisted:
Framtiden är här... men har den blivit som vi önskade den?
Läs innan du beaktar Disclaimer-> Viktig information

Användarvisningsbild
petersteindl
Der Eiermann

Inlägg: 41183
Blev medlem: 2007-04-17
Ort: Härnösand

Re: DC-blockerare

Inläggav petersteindl » 2022-01-25 16:04

+1 på HolographicAudio och det gäller ren DC-komponent.

Med ren sinus på 50 Hz + pålagd ren sinus 100 Hz så skapas en offset. Det är 2 rena sinusvågor som summeras. Det skapas ingen DC. Det är fortfarande 2 rena sinusvågor. Denna offset är inte samma som ren DC-komponent. Har man en stor kondensator i kretsen, så att båda komponenterna, som är AC, går igenom ofiltrerade så kommer signalen före och efter kondensatorn att se identiska ut d v s offset består.

Istället för 100 Hz komponenten pålagd kan man lägga på en DC på ren 50 Hz. Då fås en ren 50 Hz + DC.
Har man en stor kondensator i kretsen så kommer 50 Hz att flyta genom kondensatorn, men DC kommer blockeras. Det betyder att DC-komponenten före kondensatorn inte finns med efter kondensatorn. 50 Hz är lika före och efter kondensatorn, men DC är borttagen efter kondensatorn.

Vill också nämna att nätet är en koppling från transformator som i sig är en DC-fälla.
Mvh
Peter
VD Bremen Production AB + Ortho-Reality AB; Grundare av Ljudbutiken AB; Fd import av hifi; Konstruktör av LICENCE No1 D/A, Bremen No1 D/A, Forsell D/A, SMS FrameSound, Bremen 3D8 m.fl.

Användarvisningsbild
HolographicAudio™

Inlägg: 549
Blev medlem: 2003-11-28
Ort: Växjö

Re: DC-blockerare

Inläggav HolographicAudio™ » 2022-01-25 16:53

dewpo skrev::? Hur stora måste dessa kondensatorer vara ? Såg att det fanns två värden att välja mellan, samt en kraftigare modell :twisted:

Hur långt är ett snöre? :|
Det är svårt att svara på utan data på kondensatorerna mm, men generellt gäller att ökat effektuttag ger minskad DC-filtrering. Tex 2V DC-filtrering vid 1A (230W) ger endast 1V DC-filtrering vid 10A (2300W)). Beror på situationen alltså.
Äger företaget INNOTEC som tillverkar audioprodukter med varumärket HOLOGRAPHIC AUDIO®.
http://www.holographicaudio.com
Pre Two>ULC>AMP Twentythree>Ino Audio Pi120s

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 16:55

Hmmm... har jag blivit klokare. Nåväl. Färdig DC-blocker är ju beställd, men jag kom aldrig till skott igår med beställning från Elfa vad gäller låda mm.

https://www.elfa.se/sv/plastlada-90x151x53-2mm-svart-abs-rnd-components-rnd-455-00097/p/30064318?q=&pos=47&origPos=47&origPageSize=50&track=true

[url]https://www.elfa.se/sv/kabelfoerskruvning-8mm-m16-polyamid-gra-rnd-components-rnd-465-00381/p/30096592?queryFromSuggest=true
[/url]

Tänker att det vore skönt att plocka från samma sida, det handlar ju inte om att jaga kronor nu, utan lite bekvämlighet.

Om det är något mer jag behöver för att få klar färdig produkt alltså?

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-25 17:10

Du behöver något att fästa kretskortet med i botten på den lådan. Det krävs distanser eftersom kretskortet har utskjutande delar på undersidan. Vet inte om man vågar ha metallskruv rakt igenom med tanke på nätspänningen men man brukar fästa transformatorer med genomgående bult. Har du koll håldimensionen hos kretskortet? Hur snabbt får du kretskortet levererat? Det skulle var först lödas?

Det blir till att kolla runt, https://www.elfa.se/sv/mekaniska-kompon ... _PL_170201

Användarvisningsbild
Morello

Inlägg: 36147
Blev medlem: 2003-05-19
Ort: Stockholm/Täby

Re: DC-blockerare

Inläggav Morello » 2022-01-25 17:24

avr7000 skrev:
Morello skrev:Därför att DC-obalansen inte slinker igenom - vågformen förskjuts således efter DC-filtret.


Nu fattar jag...
Om du har ett kontinuerligt fel/offset/dc på 0.5 V så kommer kondesator att laddas upp med detta, och ha denna laddning kvar så länge felet kvarstår och släppa ifrån sig rätt vågform.

Djefla Euphonia :mrgreen: :mrgreen: :mrgreen:



Helt riktigt!
Driver: www.sybariteaudio.se
-Innehar F-skattsedel-

”Messen ist Wissen, aber messen ohne Wissen ist kein Wissen”

"Es ist noch kein Meister vom Himmel gefallen"

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 17:27

RogerGustavsson skrev:Du behöver något att fästa kretskortet med i botten på den lådan. Det krävs distanser eftersom kretskortet har utskjutande delar på undersidan. Vet inte om man vågar ha metallskruv rakt igenom med tanke på nätspänningen men man brukar fästa transformatorer med genomgående bult. Har du koll håldimensionen hos kretskortet? Hur snabbt får du kretskortet levererat? Det skulle var först lödas?

Det blir till att kolla runt, https://www.elfa.se/sv/mekaniska-kompon ... _PL_170201


Tror inte det handlar om lödning. Det är ju färdigt och sen bara skruva fast? https://sjostromaudio.net/shop/built-an ... 000_uf_16v

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-25 17:32

Jag menar att Sjöström först skulle löda ihop kortet, det stod väl något om det?

The product will be produced when ordered. The delivery time will be announced.

Användarvisningsbild
Morello

Inlägg: 36147
Blev medlem: 2003-05-19
Ort: Stockholm/Täby

Re: DC-blockerare

Inläggav Morello » 2022-01-25 17:36

petersteindl skrev:+1 på HolographicAudio och det gäller ren DC-komponent.

Med ren sinus på 50 Hz + pålagd ren sinus 100 Hz så skapas en offset. Det är 2 rena sinusvågor som summeras. Det skapas ingen DC. Det är fortfarande 2 rena sinusvågor. Denna offset är inte samma som ren DC-komponent.
Mvh
Peter


Så fungerar det alltså inte - du kan summera hur många sinus-toner dui vill utan att det bildas en konstant term (DC-obalans). Om du däremot utsätter en 50 Hz-ton för en kvadratisk term, så bildas såväl en 100 Hz-ton som en DC-komponent.
Driver: www.sybariteaudio.se
-Innehar F-skattsedel-

”Messen ist Wissen, aber messen ohne Wissen ist kein Wissen”

"Es ist noch kein Meister vom Himmel gefallen"

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 17:39

RogerGustavsson skrev:Jag menar att Sjöström först skulle löda ihop kortet, det stod väl något om det?

The product will be produced when ordered. The delivery time will be announced.


Japp, det är redan klart. Kortet alltså. Beställdes i söndags. Så det kommer komplett och färdigt. Det är bara från Elfa jag behöver nu. :)

Användarvisningsbild
RogerGustavsson

Inlägg: 23587
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: DC-blockerare

Inläggav RogerGustavsson » 2022-01-25 17:41

Vad är det för slutsteg vars trafo brummar?

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 17:45

RogerGustavsson skrev:Vad är det för slutsteg vars trafo brummar?


Det är svagt av och på amp twenty. Tror det har med kyl/frys/fläktar osv. Ibland är det helt tyst (nästan).

Användarvisningsbild
pLudio

Inlägg: 2753
Blev medlem: 2003-06-17
Ort: Stockholm

Re: DC-blockerare

Inläggav pLudio » 2022-01-25 19:38

Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.
Caveat auditor. If bass was "faster" it would be "treble."

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 19:49

pLudio skrev:Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.



Aha, du tänker så! Tänka först och handla sen... 8O

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 20:01

pLudio skrev:Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.


Man köper ett riktigt stort Kjell slutsteg, kopplar in och lyssnar på trafon om den morrar.
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 20:11

pLudio skrev:Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.


Skämt åsido så är väl inte det så enkelt? Grannen fönar håret. Påverkar det? Kylen går igång med kylning. Eller vad? Man får väl börja med batteridrift... ha, ha...

Användarvisningsbild
pLudio

Inlägg: 2753
Blev medlem: 2003-06-17
Ort: Stockholm

Re: DC-blockerare

Inläggav pLudio » 2022-01-25 20:31

eljulio skrev:
pLudio skrev:Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.

Skämt åsido så är väl inte det så enkelt? Grannen fönar håret. Påverkar det? Kylen går igång med kylning. Eller vad?

Nej, du måste ju sitta och stirra på DC-mätaren i ett dygn utan att blinka för det kan variera under dagen.

eljulio skrev:Man får väl börja med batteridrift... ha, ha...

UPS som regenererar AC sinusen.
Caveat auditor. If bass was "faster" it would be "treble."

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-01-25 20:44

pLudio skrev:
eljulio skrev:
pLudio skrev:Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.

Skämt åsido så är väl inte det så enkelt? Grannen fönar håret. Påverkar det? Kylen går igång med kylning. Eller vad?

Nej, du måste ju sitta och stirra på DC-mätaren i ett dygn utan att blinka för det kan variera under dagen.

eljulio skrev:Man får väl börja med batteridrift... ha, ha...

UPS som regenererar AC sinusen.


Ok.

Användarvisningsbild
sprudel
ADHB

Inlägg: 9892
Blev medlem: 2008-01-20
Ort: Göteborg

Re: DC-blockerare

Inläggav sprudel » 2022-01-25 20:53

avr7000 skrev:
pLudio skrev:Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.


Man köper ett riktigt stort Kjell slutsteg, kopplar in och lyssnar på trafon om den morrar.


Menar du Krell?
It ain't what you don't know that gets you into trouble. It's what you know for sure that just ain't so.

M.Twain

Perhaps you say that it's not accurate? I say it's entertainment!

© 2012 Nelson Pass

Användarvisningsbild
Morello

Inlägg: 36147
Blev medlem: 2003-05-19
Ort: Stockholm/Täby

Re: DC-blockerare

Inläggav Morello » 2022-01-25 21:09

Man kan mäta DC-balansen med en multimeter, men man måste förstås lågpassfiltrera nätet för att nå relevant mätdata.
Driver: www.sybariteaudio.se
-Innehar F-skattsedel-

”Messen ist Wissen, aber messen ohne Wissen ist kein Wissen”

"Es ist noch kein Meister vom Himmel gefallen"

Användarvisningsbild
avr7000
Dunder-Don

Inlägg: 7576
Blev medlem: 2003-08-27
Ort: area 51

Re: DC-blockerare

Inläggav avr7000 » 2022-01-25 23:14

sprudel skrev:
avr7000 skrev:
pLudio skrev:Nu när vi vet hur vi stoppar DC så undrar jag hur man enklast kollar om man har ett DC-problem innan man försöker lösa det.


Man köper ett riktigt stort Kjell slutsteg, kopplar in och lyssnar på trafon om den morrar.


Menar du Krell?


Nja.... Krell har ju också stora ringkärnetransfomatorer känsliga för DC som gårrrrrr i mättnad och morrar...
Men Kjell har större :)
Hjälpte Larsen HiFi AB lite... inte på kommersiell basis men det kan vara bra att veta för att värdera mina inlägg.

Användarvisningsbild
eljulio

Inlägg: 3938
Blev medlem: 2011-11-04
Ort: Kalmar

Re: DC-blockerare

Inläggav eljulio » 2022-02-02 08:14

DC-blocker har anlänt. Tänkte fortsätta där med bilder och inkoppling (och ev. frågor). viewtopic.php?f=16&t=71383&start=540


Återgå till Köpråd


Vilka är online

Användare som besöker denna kategori: Inga registrerade användare och 7 gäster
