Koppla bas i mono!

[Gigas]

Har bara plats för ett bashorn och undrar hur jag ska koppla detta. Basarna som var två från början, fick sin kraft från ett slutsteg i stereo. Nu kan jag bara köra en och funderar på om det är så enkelt som att trycka in monoknappen på slutsteget och ansluta högtalarkabeln i vänster eller höger utgång. Jag använder ett aktivt delningsfilter som styr basslutsteget och och rör stegen via RCA kablar. Volymen sköter jag via ett försteg så jag slipper skruva på basen när jag ändrar lysnings volymen. Tacksam för hjälp då jag är en novis på området!

[Xenod]

Vad är det för slutsteg du har? "Mono"-knappen skulle kunna vara en knapp som bryggkopplar steget och då står det förmodligen i manualen hur man skall ansluta högtalaren.

[Gigas]

Slutsteget för basen är en Sony 55ES men ingen manual finns.

[Doofus]

Enligt the interwebs så är ditt slutsteg specat till 300w i 8 ohm bryggkopplat. Och enligt bilder använder du högtalarpar A:s båda positiva terminaler, vänster plus sett från baksidan är plus i bryggkopplat, höger plus är bryggkopplat minus.

Stäng av steget, använd lågnivåingången L (vit) slå över switchten till Mono och kör hårt !

[Gigas]

Tack för info! Kan du bifoga länken till detta vore det bra!

[Doofus]

En enkel googling med tillägget hifiengine ger information om den specificerade effekten bryggkopplat, sen står faktiskt all information på baksidan av förstärkaren ,enligt bildgooglingen.

[Gigas]

För att inte riskera något så visar jag bilder på mitt Sony steg som modifierats lite. Volympotten är bytt och sitter nu monterad bak. Högtalarterminaler är bytta och endast A är anslutna.
Vänster + alltså den längst till höger blir högtalarkabel + och höger + plus blir högtalarkabel - minus, anslutning längst till vänster.
Sedan kommer frågan, ska endast en lågnivå kabel kopplas till den vita anslutningen på steget? Och i så fall vilkenav de två utgångarna på filtret som ju har vänster och höger. Räcker det med att ansluta till vänster kanal?

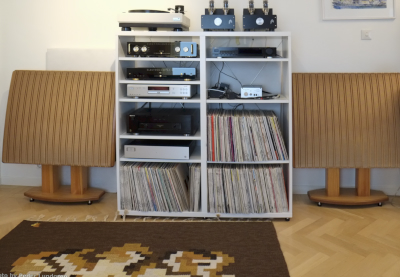

Filtret med anslutningar med början till vänster, försteget, rörslutsteg, Sony 55-ES.

[Gigas]

Kunde inte bifoga bilder!

[AndreasArvidsson]

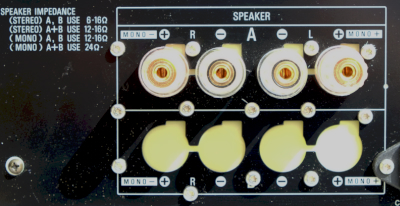

Enligt denna bild:


Vänster+ är mono+. Dvs kopplas till + på högtalaren.
Höger+ är mono-. Dvs kopplas till - på högtalaren.

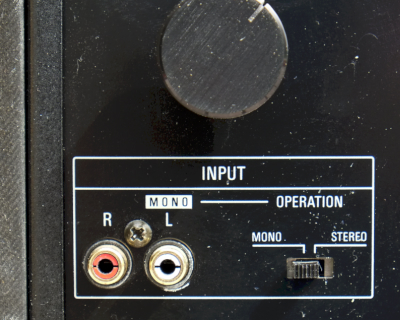

Lågnivå kopplas endast på vänster in. Den vita där det står mono.


Förresten vad är det för högtalare. Står på steget att man inte skall använda högtalare med en impendans på under 8ohm vid bryggkoppling/mono. Går säkert att tumma på, men inte för mycket om man skall vara på säkra sidan.

[Gigas]

Högtalaren är en Audax 15" 8ohm. Ska lågnivåkabeln bara kopplas till vänster kanal på delningsfiltret också!

[Gigas]

Bilder på filter.

[Doofus]

Då går det bra om elementet är 8 ohm, ja precis du du kopplar bara in en kanal. Hur lågt kommer du dela basen ?

[Gigas]

Jag får nog pröva mig fram men tanken var att de ska lira i hop med ett par Quad ESL-57.

[Doofus]

Spännande ! Berätta gärna om hur det har gått.

Vad är det för baslåda, någon typ av transmission line ?

[PerStromgren]

Jag får nog pröva mig fram men tanken var att de ska lira i hop med ett par Quad ESL-57.

Den basenhet som Gradient gör till ESL-57 och -63 delas vid ca 110Hz.

[Gigas]

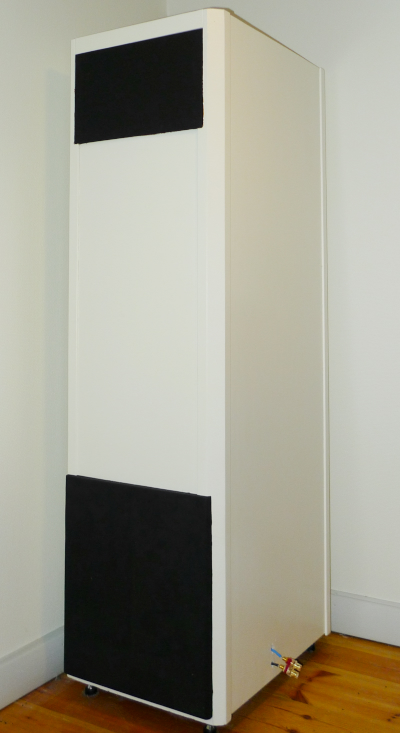

Tyvärr vet jag inte hur jag delar basens frekvens. Är som ni märker en novis på området. Jag fick på nåder ta upp från källaren, 1 bashorn som är vikt och ska vara på 10 meter, hur man nu räknar ut detta. Audax elementet är kolfiberförstärkt och kräver ingen större effekt i bashornets. Måtten är 47x67x174cm men en låda kan gömmas bakom en vägg. Gillar kyrkorgel och kan inte höra de lägsta frekvenserna men känna i kroppen.

[R1T]

Tyvärr vet jag inte hur jag delar basens frekvens.

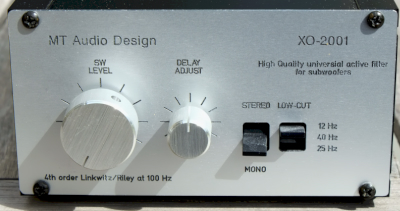

Det står på framsidan av filtret(Under volymratten) 4:e ordningen L/R 100Hz.

Med vänlig hälsning Åke

[Doofus]

Det såg iaf trevligt ut hoppas det blir bra till slut !

[petersteindl]

Bilder på filter.

Högtalaren är en Audax 15" 8ohm. Ska lågnivåkabeln bara kopplas till vänster kanal på delningsfiltret också!

Delningsfiltret har troligtvis 2 ingångar och 4 utgångar.

Ingångarna är då Höger In och Vänster In.

Utgångarna är i så fall 4 st. Höger bas ut och Vänster bas ut samt Höger mellanregister/diskant ut och Vänster mellanregister/diskant ut.

Det finns en knapp som du kan välja mellan stereo och mono. Då kan man hoppas att denna knapp endast är kopplad till basen och inte hela frekvensområdet.

Om det är så att det endast gäller i basen så bör du med endast en basmodul ansluten ha knappen i monoläge. I så fall bör det vara samma signal på båda utgångarna med bas d v s Höger bas ut och Vänster bas ut.

I så fall spelar det ingen roll vilken av dessa utgångar som slutsteget kopplas till. Du kan då t.ex. använda Vänster bas ut.

Personligen skulle jag dock välja den utgång som motsvarar placeringen av basen. Står basen på höger sida skulle jag koppla slutsteget till Höger bas ut. Detta på grund av att om man vid senare tillfälle skulle använda 2 basar där den andra basen i så fall placeras på vänster sida så blir det lättare att koppla in denna och hålla reda på kanalerna. Jag föredrar nästan alltid stereo i basen då det finns stereoinformation i basen i skivan.

Mvh
Peter

[Gigas]

Har ingen susning om hur det är kopplat i filtret men jag provar med knappen på filtret i monoläge. Basen kommer att stå vid sidan av lysningsplatsen så därför hoppas jag att bas i mono inte blir riktningsavgörande.
ESL-57:or drar jag fram när det ska lyssnas då de spelar bäst en bit ut från väggen.
