Tillrättavisning bra kablage

[Morello]

[

Gör du rätt i, CT100 är en bra kabel, mycket trevligare än RG62

Ja, den har ju dubbelskärm och är inte lika styv då ledaren är koppar snarare än stål.

[Morello]

Sådärja, då var en åtta-meters CT100 på plats i lyssningsrummet. Jag tog en meter extra om jag i förekommande fall vill flytta försteg, CD-spelare och andra enheter. Slutstegets plast är given, dvs mellan högtalarna.

Denna kabel har 75 ohms impedans vilket matchar förstegets utgångsimpedans om 75 ohm perfekt. Försteget driver för övrigt laster ned mot 100 ohm med THD runt 0,001%.

[Flint]

Sådärja, då var en åtta-meters CT100 på plats i lyssningsrummet. Jag tog en meter extra om jag i förekommande fall vill flytta försteg, CD-spelare och andra enheter. Slutstegets plast är given, dvs mellan högtalarna.

Denna kabel har 75 ohms impedans vilket matchar förstegets utgångsimpedans om 75 ohm perfekt. Försteget driver för övrigt laster ned mot 100 ohm med THD runt 0,001%.

Vilken ing.imp har slutstegen?

[darkg]

Slutstegets plast är given

Close but no signatur.

[Morello]

Sådärja, då var en åtta-meters CT100 på plats i lyssningsrummet. Jag tog en meter extra om jag i förekommande fall vill flytta försteg, CD-spelare och andra enheter. Slutstegets plast är given, dvs mellan högtalarna.

Denna kabel har 75 ohms impedans vilket matchar förstegets utgångsimpedans om 75 ohm perfekt. Försteget driver för övrigt laster ned mot 100 ohm med THD runt 0,001%.

Vilken ing.imp har slutstegen?

10 kohm på RCA-ingången, 20 kohm på XLR.

Ensa sidan av kabeln är alltså korrekt avslutad varför stående vågor inte uppstår.

[Flint]

Sådärja, då var en åtta-meters CT100 på plats i lyssningsrummet. Jag tog en meter extra om jag i förekommande fall vill flytta försteg, CD-spelare och andra enheter. Slutstegets plast är given, dvs mellan högtalarna.

Denna kabel har 75 ohms impedans vilket matchar förstegets utgångsimpedans om 75 ohm perfekt. Försteget driver för övrigt laster ned mot 100 ohm med THD runt 0,001%.

Vilken ing.imp har slutstegen?

10 kohm på RCA-ingången, 20 kohm på XLR.

Ensa sidan av kabeln är alltså korrekt avslutad varför stående vågor inte uppstår.

Njae, stående vågor uppstår nog men om du matar kabeln via ett säg 75 ohms strömbegränsande motstånd sätter ju det motsåndet gränsen för hur tuff belastningen blir för drivelektroniken. Som värst/lägst alltså 75 ohm (plus några ohm till för kabelns egen resistans).

Grön = kabelns impedans med 10Kohm avslutning. Ett par ohm på sina ställen.
Vit är vad drivelektroniken känner av eftersom 75-ohmsmotståndet "sitter i vägen".


[Harryup]

Nog tror jag att de flesta motiverar för sig själva att det handlar om att förbättra ljudet hemma, men kan inte låta bli att ha en stark misstanke om att det också handlar om grupptillhörighet.

Jag tror du har fått det intrycket av för mycket forumläsande. Det kan kanske finnas en klick med folk som vill vara med i någon inofficiell klubb med häftiga prylar. Men du måste betänka att den stora massan inte alls kommunicerar ut till omvärlden vad de har för anläggning, allra minst genom diverse internetforum. Den enda potentiella fanklubben är i de flesta fall frugan, men sådana blir sällan imponerade av "exklusiva audiokablar", där är nog en annan typ av kabel av intresse

+1

Eftersom jag känner en del handlare så är min åsikt att de som sitter med de största grejorna sällan ens deltar på olika forum än mindre vill ha hem folk för lyssningar.
Sen känner jag en del folk med riktigt fina anläggningar som jag besöker ibland. Kablar är väldigt lågt prioriterade uppmärksamhetsmässigt. Däremot så syns ju elektroniken väl och kanske diskuteras ihop med högtalare och akustik.
mvh/Harryup

[MartinX]

Jag har tröttnat på styva pinnar till signalkablar, RG62 är helt hopplös, och har istället använt en del Bedea TELASS50 (KTV 0,5/2,2CV) bara 3,7mm tjock .
https://www.elfa.se/sv/koaxialkabel-x0-45-mm-koppartrad-enkardelig-blank-vit-bedea-telass-50/p/15591102?q=telass50&page=1&origPos=1&origPageSize=50&simi=91.35
75ohm och låga förluster är även perfekt som digitalkabel samt kostar lite. 55pF per meter är lågt och bra, denna kabel är perfekt att använda inne i apparater också för den som bygger själv.

[DQ-20]

Jag har tröttnat på styva pinnar till signalkablar, RG62 är helt hopplös, och har istället använt en del Bedea TELASS50 (KTV 0,5/2,2CV) bara 3,7mm tjock .
https://www.elfa.se/sv/koaxialkabel-x0-45-mm-koppartrad-enkardelig-blank-vit-bedea-telass-50/p/15591102?q=telass50&page=1&origPos=1&origPageSize=50&simi=91.35
75ohm och låga förluster är även perfekt som digitalkabel samt kostar lite. 55pF per meter är lågt och bra, denna kabel är perfekt att använda inne i apparater också för den som bygger själv.

CT100 (eller WT100) och RG62 är ju kablar som var och en är "maxade" ur vissa aspekter. Men jag tycker ditt val också verkar bra. Jag tror grejen är att det finns en hel del billiga koaxialer (och färdiga kablar) som duger mer än väl bara de är väl terminerade. Det är inte så jävla viktigt helt enkelt.

/DQ-20

[DQ-20]

Njae, stående vågor uppstår nog men om du matar kabeln via ett säg 75 ohms strömbegränsande motstånd sätter ju det motsåndet gränsen för hur tuff belastningen blir för drivelektroniken. Som värst/lägst alltså 75 ohm (plus några ohm till för kabelns egen resistans).

Jag känner en definitionsdebatt under uppseglande typ "det är ingen stående våg, det är en reflektion...." eller något i den stilen.

/DQ-20

[DQ-20]

Nordost QF
[ Bild ]

Fula? Inte jämfört med ett par RG62 med Biltemakontakter och vit 4 mm2 strömkabel lindat runt hela skiten.

HATTRICK!

/DQ-20

[Laila]

Pfftf . . . själver såharja gjort flertalet Bingos, så skryt lagom . . . typ.

[sprudel]

Jag har tröttnat på styva pinnar till signalkablar, RG62 är helt hopplös, och har istället använt en del Bedea TELASS50 (KTV 0,5/2,2CV) bara 3,7mm tjock .
https://www.elfa.se/sv/koaxialkabel-x0-45-mm-koppartrad-enkardelig-blank-vit-bedea-telass-50/p/15591102?q=telass50&page=1&origPos=1&origPageSize=50&simi=91.35
75ohm och låga förluster är även perfekt som digitalkabel samt kostar lite. 55pF per meter är lågt och bra, denna kabel är perfekt att använda inne i apparater också för den som bygger själv.

CT100 (eller WT100) och RG62 är ju kablar som var och en är "maxade" ur vissa aspekter. Men jag tycker ditt val också verkar bra. Jag tror grejen är att det finns en hel del billiga koaxialer (och färdiga kablar) som duger mer än väl bara de är väl terminerade. Det är inte så jävla viktigt helt enkelt.

/DQ-20

Är det den här ni tjabbar om?

http://se.farnell.com/pro-power/pp000898/koaxialkabel-ct100-svart-100m/dp/2476171

[boom]

Jag har tröttnat på styva pinnar till signalkablar, RG62 är helt hopplös, och har istället använt en del Bedea TELASS50 (KTV 0,5/2,2CV) bara 3,7mm tjock .
https://www.elfa.se/sv/koaxialkabel-x0-45-mm-koppartrad-enkardelig-blank-vit-bedea-telass-50/p/15591102?q=telass50&page=1&origPos=1&origPageSize=50&simi=91.35
75ohm och låga förluster är även perfekt som digitalkabel samt kostar lite. 55pF per meter är lågt och bra, denna kabel är perfekt att använda inne i apparater också för den som bygger själv.

Ta en närmare titt på mitten ledaren med förstorings glas så om det är som på Bedea rg62 så är det ståltråd med överdrag av koppar.

[RogerGustavsson]

Jag har tröttnat på styva pinnar till signalkablar, RG62 är helt hopplös, och har istället använt en del Bedea TELASS50 (KTV 0,5/2,2CV) bara 3,7mm tjock .
https://www.elfa.se/sv/koaxialkabel-x0-45-mm-koppartrad-enkardelig-blank-vit-bedea-telass-50/p/15591102?q=telass50&page=1&origPos=1&origPageSize=50&simi=91.35
75ohm och låga förluster är även perfekt som digitalkabel samt kostar lite. 55pF per meter är lågt och bra, denna kabel är perfekt att använda inne i apparater också för den som bygger själv.

Ta en närmare titt på mitten ledaren med förstorings glas så om det är som på Bedea rg62 så är det ståltråd med överdrag av koppar.

Just den kabel det länkas till har innerledare av koppar (Cu), ej att förväxla med kopparöverdragen stål (Staku). Framgår av såväl Elfa-sidan som produktbeskrivningen från tillverkaren.

[Rydberg]

Jag har tröttnat på styva pinnar till signalkablar, RG62 är helt hopplös, och har istället använt en del Bedea TELASS50 (KTV 0,5/2,2CV) bara 3,7mm tjock .
https://www.elfa.se/sv/koaxialkabel-x0-45-mm-koppartrad-enkardelig-blank-vit-bedea-telass-50/p/15591102?q=telass50&page=1&origPos=1&origPageSize=50&simi=91.35
75ohm och låga förluster är även perfekt som digitalkabel samt kostar lite. 55pF per meter är lågt och bra, denna kabel är perfekt att använda inne i apparater också för den som bygger själv.

CT100 (eller WT100) och RG62 är ju kablar som var och en är "maxade" ur vissa aspekter. Men jag tycker ditt val också verkar bra. Jag tror grejen är att det finns en hel del billiga koaxialer (och färdiga kablar) som duger mer än väl bara de är väl terminerade. Det är inte så jävla viktigt helt enkelt.

/DQ-20

Är det den här ni tjabbar om?

http://se.farnell.com/pro-power/pp000898/koaxialkabel-ct100-svart-100m/dp/2476171

Nja, den där har skummad Polyethylene som dielektrika, det finns en luftisolerad version också, den använder jag själv.

[Morello]

Luft? Något måste ju finnas där för att förhindra att mittledaren kontakterar skärmen.
RG62 har ju någon typ av plastspiral runt ledaren, men eftersom stödet från spiralen är svagt så tarvade detta en styv mittledare, varför den har koppar på stålkärna, vilket i sig medför en opraktiskt och styv kabel helt i klass med EKK - i denna rekommendation har man helt negligerat sådant som inte är elektriska egenskaper.

[Rydberg]

Den där kommentaren hade jag räknat med och den kom också! Men visst är det så, det finns en plastkonstruktion som håller ledaren på plats.

Så här ser de två olika varianterna ut

[Morello]

Nästan bara luft

[sprudel]

Den där kommentaren hade jag räknat med och den kom också! Men visst är det så, det finns en plastkonstruktion som håller ledaren på plats.

Så här ser de två olika varianterna ut

[ Bild ]

Nu börjar det närma sig.

Var skaffar man denna luftiga kabel?

[lennartj]

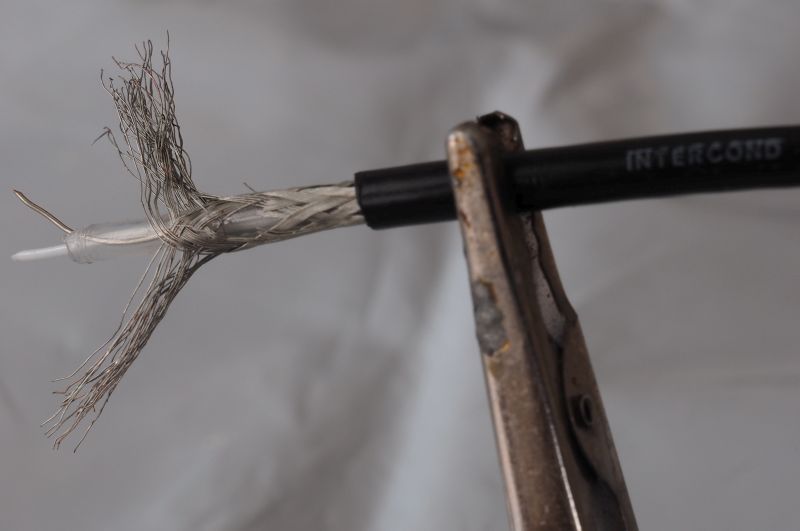

Några i den här tråden verkar ha god koll på olika koaxtyper, kan någon hjälpa mig att identifiera detta "fynd" och hitta spcifikationer?
I min kabellåda hittade jag ca. 25 m av denna "halvhemliga" koaxkabel vars enda märkning är Intercond på varje halvmeter, men jag har inget minne av varifrån den kommer.



Ytterdiametern är bara 3,8 mm och skärmen ser inte ut att vara mycket att skryta med, men sedan tycker jag uppbyggnaden blir intressant.
Då kommer ett relativt rymligt isolationsrör (av PTFE?) med en lös 0,4 mm blanktråd kanske i förtent koppar löst varvad med en vit plasttråd. Jag antar att luften är tänkt att vara dominerande dielektrikum.
Spontant uppfattar jag (som väntat) ingen skillnad mellan den och mina Twinax-kablar som analog signalkabel, men jag ska utsätta den för grundligare monotest för att ha bättre koll på att jag inte missat något.

[DQ-20]

Den där kommentaren hade jag räknat med och den kom också! Men visst är det så, det finns en plastkonstruktion som håller ledaren på plats

CT100 är, om man ska vara noga, den med luftkanaler. Den med skummad isolering kallas normalt något annat beroende på tillverkare (t.ex. WF100 från Webro). Alla försäljare är inte så noga eftersom de är elektrisk identiska och varianten med luftkanaler är på tillbakagående. De är dock lika mycket "luft" i båda. Typen har i det närmaste varit standard för högkvalitativa installationer för satellit-tv i Storbritannien. Den skummade varianten har större motståndskraft mot deformation och förhindrar att vatten tränger in i kabeln och rinner i kanalerna. Kabeln har relativt låg kapacitans (men inte så låg som RG62), relativt tjock mittledare av blank koppar, skärm av blank kopparfolie+blank kopparfläta och håller 75 ohm.

/DQ-20

[DQ-20]

Några i den här tråden verkar ha god koll på olika koaxtyper, kan någon hjälpa mig att identifiera detta "fynd" och hitta spcifikationer?
I min kabellåda hittade jag ca. 25 m av denna "halvhemliga" koaxkabel vars enda märkning är Intercond på varje halvmeter, men jag har inget minne av varifrån den kommer

Den är italiensk och om jag får gissa, så är det en variant av RG62 kallad RX93 eller mini-RG62. Förtenningen tyder på att den är gjort för industriellt eller marint bruk. Kablar med 93 ohm impedans användes förr för dataöverföring men den standarden är inte så vanlig längre. Se sidan 19 ff i detta dokument:

http://www.rayservice-ade.com/file/84/

/DQ-20

[darkg]

Man borde pumpa ormolja i kanalerna. Motströms eller medströms beroende på absolut fas.

Kabeldiskussionerna behöver nytt bränsle, tänk att få lägga till synpunkter på kabelpumpar till de redan brukliga facetterna på sladd-sladdret, denna audiofila kronjuvel!

[Laila]

För ett rakare, renare å mer lättrullat ljud:

The Pump!. . . typ.
Pris vid förfrågan.

[darkg]

"Plötsligt hörde till och med frun från köket att musiken lät 'platt' - kabeltrycket hade gått ner nästan en tiondel!" #köpråd_kabeltryckstabilisator

/Slut med trams för ögonblicket sorry

[Morello]

Den där kommentaren hade jag räknat med och den kom också! Men visst är det så, det finns en plastkonstruktion som håller ledaren på plats

CT100 är, om man ska vara noga, den med luftkanaler. Den med skummad isolering kallas normalt något annat beroende på tillverkare (t.ex. WF100 från Webro). Alla försäljare är inte så noga eftersom de är elektrisk identiska och varianten med luftkanaler är på tillbakagående. De är dock lika mycket "luft" i båda. Typen har i det närmaste varit standard för högkvalitativa installationer för satellit-tv i Storbritannien. Den skummade varianten har större motståndskraft mot deformation och förhindrar att vatten tränger in i kabeln och rinner i kanalerna. Kabeln har relativt låg kapacitans (men inte så låg som RG62), relativt tjock mittledare av blank koppar, skärm av blank kopparfolie+blank kopparfläta och håller 75 ohm.

/DQ-20

Helt riktigt, men det bör notera att Rudolf Gunnar 62 har en annan och högre impedans (92 ohm) samt mittledare av stål, vilket gör den styv.

[paa]

Mittledaren för RG62 av stål är hård, typ som silverstål, för att alltid hålla mittledaren i centrum av den luftisolerade kanalen, eftersom den bara stöds med plastspiralen. Mittledaren är dessutom förkopprad på ytan.

[lennartj]

@DQ-20:Tack för info och katalog från Intercond, så fick jag lära mig lite italiensk terminologi av bara farten.
Jag började som DPCE på IBM 1980 så jag är mycket väl bekant med 93-ohms koaxer till 3270-terminaler, Baluner till ICS mm.

[Morello]

Mittledaren för RG62 av stål är hård, typ som silverstål, för att alltid hålla mittledaren i centrum av den luftisolerade kanalen, eftersom den bara stöds med plastspiralen. Mittledaren är dessutom förkopprad på ytan.

Ja, utan koppar hade det varit svårt att löda med vanligt elektroniklod.
