Hittade ett Tandberg slutsteg. (mätförstärkare var det nog)

av **robertzimmerman** » 2006-08-30 20:40

Tjenare! Jag hittade ett Tandberg slutsteg på en secondhand butik idag. Hela 75kr kostade det!
Det är endast en kanal på (tror jag) 35w i 8ohm.
Jag tänkte eventuellt bygga mig en liten baslåda och då kanske det här steget skulle kunna fungera.
Jag skulle gärna veta lite mer om det. Jag har googlat som en galning idag men hittar ingentig. Inte heller kan jag hitta någon modellbeteckning på det.

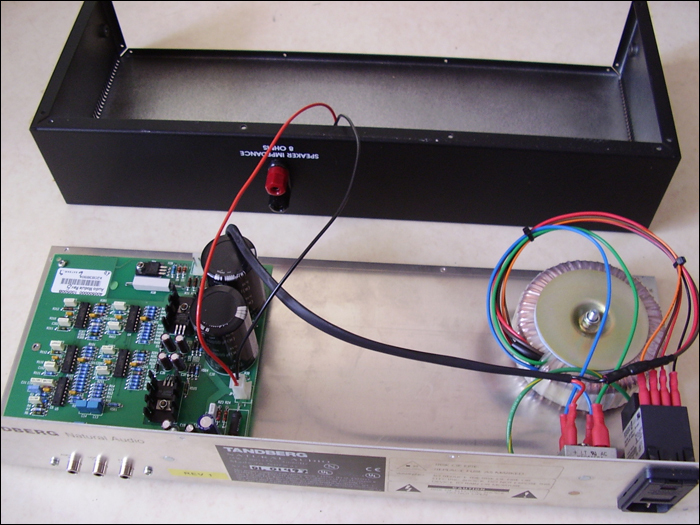

Vad jag kan se sitter det en ringkärnetraffo på 100VA, två stycken 10.000μf kondingar och en LM3886.
Säger det möjligen något om huruvida det är bra eller dåligt? Eller kanske något om årgången?
Jag skickar med ett par bilder ifall någon skulle känna igen det.

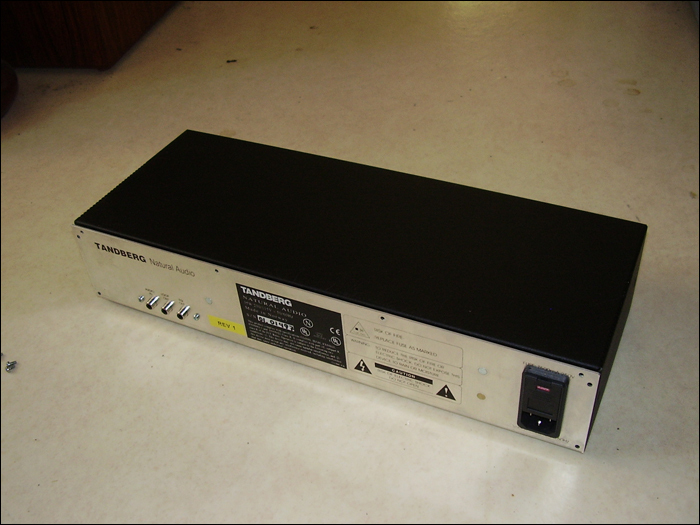

Det här ser ju ut som baksidan.

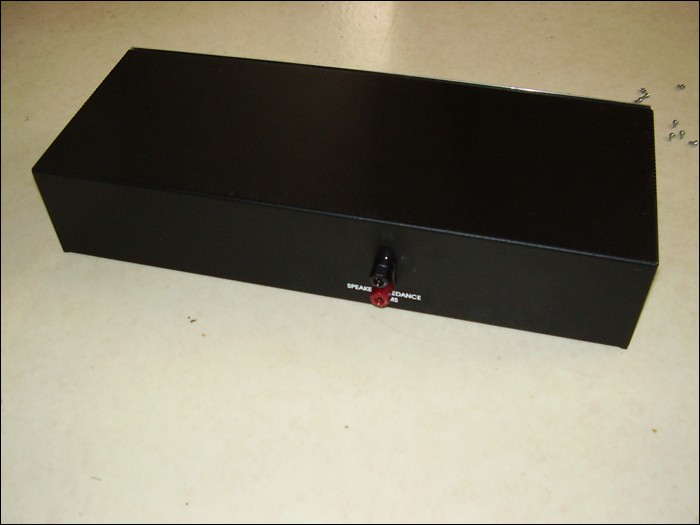

Men där fronten borde vara sitter högtalaranslutningarna.


Säg till om det behövs mer närgångna bilder på något särskillt.

Det är ju lite lustigt att högtalaranslutningarna sitter på framsidan, något speciellt syfte med det undrar man?

av **Nefilim** » 2006-08-30 20:48

Mja..Nätdelen verka ju inte vara överdimensionerad precis. Som lekman tror jag inte att denna stärkare är kompetent att driva basar..

av **Naqref** » 2006-08-30 20:52

Ser ut att vara en mätförstärkare. De brukar vara enkanaliga och med kontakterna på 'fel' sida. Fel sida är då där h-talarkontakterna sitter.

av **robertzimmerman** » 2006-08-30 20:59

Nefilim: Den är ju inte så kraftig nej, blir den använd till nåt så blir det nog en bas till datorn eller nåt.

Naqref™: Ok, kan den duga till något tror du? Kanske driva ett bas-horn med hög känslighet?

av **Naqref** » 2006-08-30 21:02

robertzimmerman skrev:Naqref™: Ok, kan den duga till något tror du? Kanske driva ett bas-horn med hög känslighet?

Definitivt!

Ser ju f ö väldigt propert ut.

av **silvervarg** » 2006-09-01 10:10

Med största sannorlikhet så har den nästan exakt de specar som står i databladet för LM3886 kretsen (National Semiconductor).
Dvs 68W i 4ohm last eller 38W i 8ohm last med 0.1% THD+N. SNR 92dB.
Detta förutsatt att nätdelen ger +/-28V.

Om man istället har en nätdel som ger +/-35V så kan man inte längre säkert driva 4ohms högtalare, men i gengäld så kan man få ut 50W i 8ohm.

Bara att grattulera till fyndet! Ohyggligt billigt, men så kan de bli om man hittar guldkorn på sådanna ställen.

av **UrSv** » 2006-09-01 10:13

Visst duger den! Var sitter 3886:an? Är det den som är 5-pinnars TO-220 överst på kortet? Ser inte var den sitter monterad och tycker kanske att kylningen då eventuellt kan vara ett problem.

Dock undrar man ju lite vara alla kretsarna är till eftersom de inte behövs om det är ett rent slutsteg. Vad är det för ingångar?

av **robertzimmerman** » 2006-09-01 14:40

Var sitter 3886:an?

Jag missade att få med den på bilden.

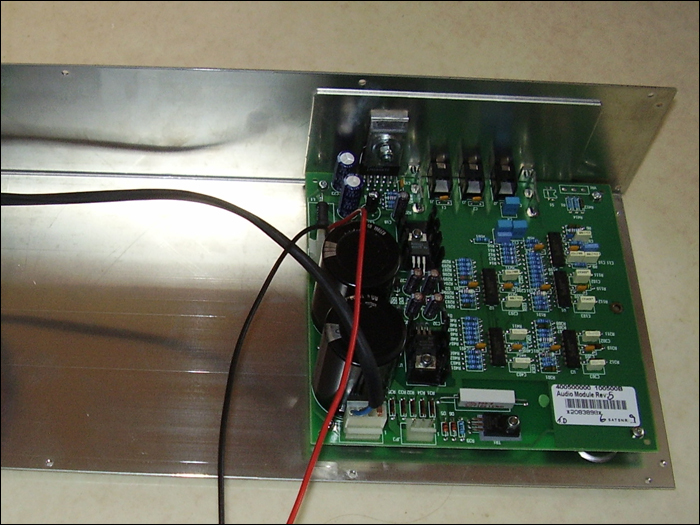

Här sitter den.

Vad är det för ingångar?

Det sitter en ingång och två utgångar på den, vilket har gjort mig lite förbryllad, eftersom de heter "audio in", "loop out" och "eq out".
Jag antar att "eq out" förklarar vad de övriga kretsarna är till för?
Men vad är den utgången till för?

av **robertzimmerman** » 2006-09-01 14:48

silvervarg, på tansformatorn står det att den har två sekundärlindningar på vardera 22v. Vad borde det innebära?

av **UrSv** » 2006-09-01 15:49

robertzimmerman skrev:silvervarg, på tansformatorn står det att den har två sekundärlindningar på vardera 22v. Vad borde det innebära?

Det borde innebära att steget är lagom dimensionerat och ger ungefär 25 W i 8 Ohm.

av **robertzimmerman** » 2006-09-01 16:19

Har du/ni någon koll på vad "eq out" kan vara för något?

av **UrSv** » 2006-09-01 16:23

robertzimmerman skrev:Har du/ni någon koll på vad "eq out" kan vara för något?

Inte jag.

av **brodde** » 2006-09-01 18:25

Vad använder man en mätförstärkare till?
Antar att namnet är en ledtråd... men jag kopplar ändå inte... :-)

av **robertzimmerman** » 2006-09-01 20:11

Tja, man kan väl använda den till vad som helst, men jag antar att syftet är att driva högtalare man vill mäta på

av **UrSv** » 2006-09-02 16:00

Frågan är om inte Tandberg Natural Audio i huvudsak har används för typ videokonferensutrustning och att den EQ-ingång/utgång som finns eventuellt kan vara till för att filtrera ut röstbandet ut ljudströmmen och för att förhindra rundgång i systemet?

av **norman** » 2006-09-03 12:05

UrSv skrev:
robertzimmerman skrev:silvervarg, på tansformatorn står det att den har två sekundärlindningar på vardera 22v. Vad borde det innebära?

Det borde innebära att steget är lagom dimensionerat och ger ungefär 25 W i 8 Ohm.

Fast 22v växelspänning (rms) blir ju ca 30v efter likriktning vilket borde ge nånstans 40w enligt databladet.

av **silvervarg** » 2006-09-04 11:25

Var sitter 3886:an? Är det den som är 5-pinnars TO-220 överst på kortet?

Den har 2 rader med ben. Har för mig att det är 11 st totalt.

Jag håller med Norman. Den bör ge ca 40W ut i 8ohm och bör även klara 4ohms högtalare utan att brinna upp. Ger då betydligt mer effekt i 4 ohms högtalare, och det kan vara intressant om den skall användas för att driva en sub.
